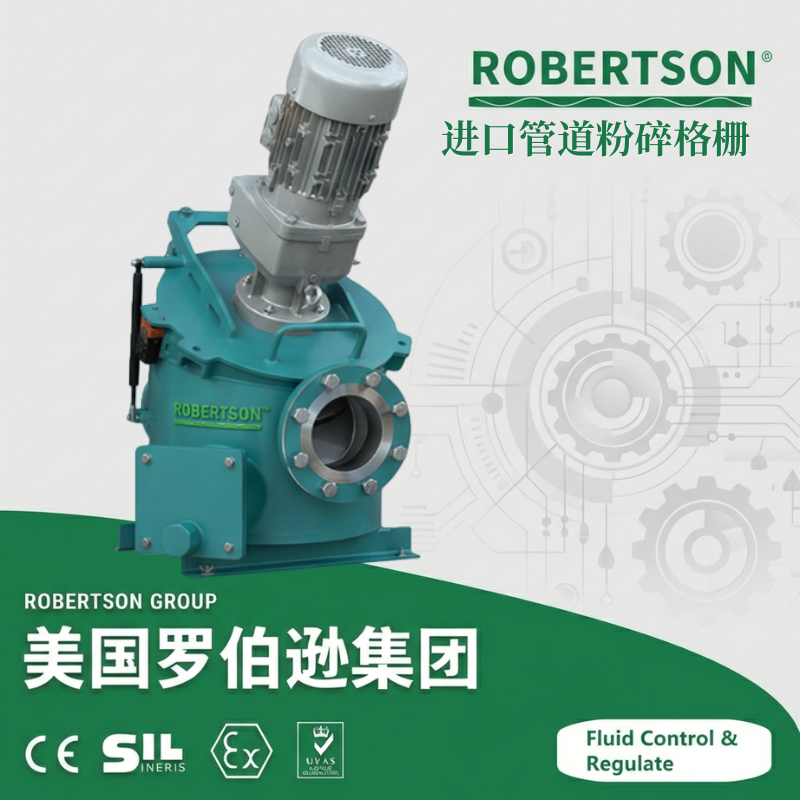

美国罗伯逊ROBERTSON®进口管道粉碎格栅是一种直接安装于压力管道上的固体粉碎设备，专为无法建设渠道或空间受限的泵站改造项目设计。该产品属于密闭管道式粉碎格栅大类，采用紧凑型机身和标准法兰接口，可像阀门一样串联于管道系统中，将污水中夹带的固体杂物就地粉碎为细小颗粒，有效保护下游水泵和管道。 管道粉碎格栅主要由驱动装置、主动轴、从动轴、切削刀片组、密封及机体等构成。驱动装置带动主动轴转动，同时主动轴通过精密齿轮带动从动轴转动，使固定于两轴上的刀片呈逆向旋转，将固体物切割破碎成细小颗粒。与渠道式设备不同，管道式粉碎格栅无需土建渠道施工，安装快捷、密封可靠，尤其适合现有泵站改造和空间受限的一体化预制泵站。管道式粉碎格栅专为处理现代社会产生的污水和污泥而设计，可以处理所有进入社区、工业废水收集站和污水处理系统中的各种废物，切割力强且节省电源。 产品广泛应用于市政污水泵站改造、小型预制泵站、工业废水管道及合流泵站等场合。粉碎格栅能把污水中的悬浮和漂浮垃圾分碎成6-12mm的细小颗粒，粉碎后的污物无需打捞，直接随污水流走。粉碎型格栅泵站设备能全部安装在地下水池内，水池顶部封闭，这种泵站大大改变了传统泵站的工作环境差、噪音大、建设成本高、运行费用大等缺陷，真正意义上实现了全地埋无人值守。
1. 法兰式管道连接，无需土建安装便捷
设备采用紧凑型机身设计，两端为标准法兰接口，可像阀门一样直接串联于管道系统中，无需建设格栅渠道或进行大规模土建改造。整机长度仅为同口径渠道式设备的1/3，可轻松安装于狭小空间，改造项目施工快、成本低。管道式粉碎型格栅可适应各种尺寸的管路。
2. 双轴逆向剪切粉碎，粉碎细度高适应性广
核心粉碎机构采用双轴对转剪切结构，两根刀轴上交错安装高强度合金钢刀片，相对低速旋转。两个反向旋转轴使颗粒物在双轴间粉碎，比单轴粉碎器适合更多固体颗粒。相互独立的切割刀片和垫片安装在两个平行的轴上，交替重叠，实现螺旋形的切割，两个旋转轴在驱动轴的带动下相向旋转，将固体物咬挤破碎。粉碎粒度可达6-12mm。
3. 低转速大扭矩运行，功耗低磨损小
采用40-60rpm的低转速运行，配合行星齿轮减速电机，输出扭矩大、体积小、噪音低。低转速设计大幅降低了刀片磨损率和能耗，运行成本更为经济。
4. 多重密封设计，适应压力管道运行
主轴与壳体之间采用多重机械密封，配合唇形密封圈和O型圈，有效防止污水渗入轴承腔和电机腔。压力可高达0.6MPa，密封无需清理，无需调整压盖。
5. IP68干湿两用电机，智能多重保护
电机采用水陆两栖型电机，防护等级IP68，可同时正常工作在水中和空气中。标准电机功率1.5-15kW可选。电控系统配备过载自动反转保护、电机过热保护、泄漏检测及远程通讯功能，当过载时能有效地保护设备不被损坏。自动反转功能可在堵塞发生时自动清除堵塞并防止损坏。
6. 高强度耐磨刀片，使用寿命长
切割刀片和垫片用高强度合金钢，表面打磨均匀并硬化处理至最低45-50HRC，硬度最高可达65，耐磨损。钛合金切割刀片可以切碎多种破坏其它设备的固体颗粒，适用于复杂的环境。刀片厚度16-20mm。特殊的刀片结构设计，具有很强的自净能力，不存在缠绕和杂物堆积。
7. 材质分级配置，适应不同腐蚀环境
壳体材质可选用铸铁（经济型）或不锈钢304/316L（耐腐蚀型），适应从常规市政污水到沿海高盐环境的各类工况。转鼓格栅由不锈钢304线圈制成，线圈直径6mm，间距6mm。
8. 结构紧凑，节省空间
紧凑型机身设计，无需单独设备间，适合狭小泵房安装。整体式设计，设备结构紧凑，适应各种尺寸的管路。
9. 多电机独立驱动（可选）
根据水渠宽度及处理量可选择双电机型或三电机型，粉碎部分和转鼓部分由不同电机驱动，可以分别监测刀片和转鼓过载，有效防止过载破坏，提高系统可靠性。
10. 智能自动化控制，支持无人值守
控制系统可设置自动启动和停止，可设定自动运行的时间及次数；过载堵转电流、反转次数、反转时间等参数均可自由设定；带电机漏水、过载、过热、短路、缺相等保护；设备运行状态、电机负载电流、故障状态均可实时显示与历史查询；PLC等关键元器件采用西门子、施耐德等国际知名品牌。
11. 符合国际及国内双标准体系
产品设计、制造与检验严格遵循JB/T81-94管道法兰标准，电机符合IEC标准，防护等级IP68，适配国内外各类工程管路的接口要求。
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。流量数据基于固体含量≤2%的清水条件，选型请以实际工况为准。
1. 壳体材质配置
| 材质等级 | 材料牌号 | 适用工况 | 典型应用 |
|---|---|---|---|
| 灰铸铁 | HT250 | 市政污水，常规腐蚀环境 | 经济实用，应用最广泛 |
| 不锈钢304 | SUS304 | 一般腐蚀性污水、食品工业 | 耐腐蚀性良好 |
| 不锈钢316L | SUS316L | 化工废水、海水、高氯环境 | 耐强腐蚀，长寿命 |
2. 刀片材质配置
| 材质 | 硬度 | 适用工况 | 特点 |
|---|---|---|---|
| 高强度合金钢（标准） | ≥45HRC | 市政污水常规工况 | 热处理后硬度≥45HRC，耐磨性好，性价比高 |
| 钛合金（升级） | — | 含砂量高、高硬度固体 | 耐腐蚀，可切碎多种破坏其它设备的固体颗粒，适用于复杂环境 |
| 镀钛刀片 | — | 含高硬度杂质工况 | 比普通刀片更耐磨，使用寿命比普通刀片延长2-3倍 |
| 3Cr13不锈钢 | — | 一般腐蚀性工况 | 经济型，热处理后耐磨性良好 |
3. 刀轴数量与转鼓结构配置
无转鼓（单轴）粉碎格栅：适用于已有前置格栅或杂物含量较低的工况，结构简洁，过水阻力小
双转鼓/双毂粉碎格栅：两个平行转鼓设计，过水流量大幅增加，可达12000m³/h以上，适用于宽幅面渠道及大中型泵站。转鼓为不锈钢304材质，流量大，达到12000m³/h以上
4. 电机与驱动配置
标准干湿两用电机：防护等级IP67/IP68，可空气中和水下运行，电机功率1.5-15kW，适配DN80-DN600管道
多电机独立驱动：粉碎部分和转鼓部分由不同电机驱动，可分别监测过载，提高系统可靠性。可根据水渠宽度及处理量选择双电机型或三电机型
5. 电气与控制系统配置
PLC全自动控制柜：可设置自动启动和停止，可设定自动运行的时间及次数；过载堵转电流、反转次数、反转时间等参数均可自由设定
过载自动反转保护：当遇到过载产生过载电流时，电控系统自动使格栅瞬间反转，将固体物排出，恢复正常工作，在40秒内反复出现3次以上过载会报警停机
6. 安装附件配置
底阀/止回阀：安装于出水口，防止倒流
7. 特种工况配置
