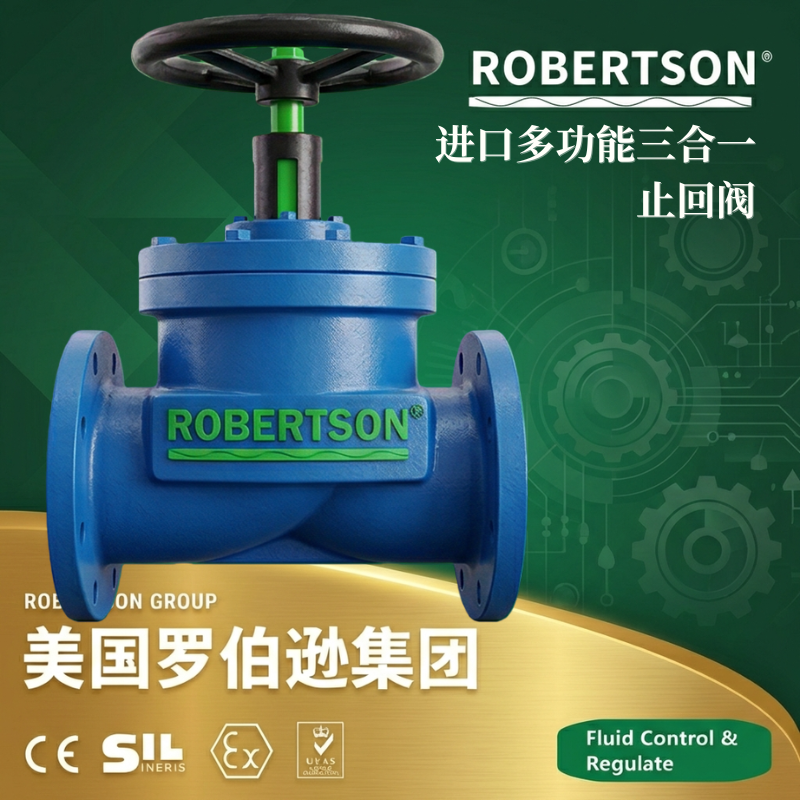

美国罗伯逊ROBERTSON®进口电动多功能三合一止回阀是一款集截止、节流、止回三种阀门功能于一体的高性能智能化控制阀门。该产品将高品质三合一止回阀阀体与智能型电动执行器精密集成，依靠电动执行器驱动阀杆带动阀瓣沿垂直于阀座密封面的方向作直线升降运动，实现介质的通断控制、流量调节与防倒流保护三重功能。产品集成了弹簧快速关闭止回、阀杆定量调节节流以及螺杆强制截止三大核心功能，可完全替代传统泵出口管路中同时安装的截止阀、调节阀和止回阀三台阀门。 产品主要由阀体、阀座、阀杆、弹簧、阀瓣、导套等精密零部件组成。当水泵启动时，流体由进口端进入，克服弹簧预紧力推动阀瓣上升开启，介质通过；当水泵停止运转时，流体流速降低，不锈钢弹簧在弹簧力作用下预先推动阀瓣快速关闭阀座，从而在介质倒流冲击波形成之前有效截断回流流体，实现无水锤关闭。节流功能通过旋转阀杆改变阀瓣与阀座的开度，调节流通截面积，实现对流量和压力的精确控制，同时阀杆上设有开度指示刻度盘可直观显示开度状态。截止功能则是在需要长时间关断或泵维修时，通过顺时针旋紧阀杆将阀瓣强制顶紧阀座，形成强制密封，实现完全截断。 产品设计制造严格遵循GB/T 12235、ANSI B16.34等国内外权威标准，检验与试验按API 598及GB/T 13927执行。阀体材质根据工况等级分级配置，覆盖灰铸铁（HT250）、球墨铸铁（QT450）、铸钢（WCB/WCC）、不锈钢（CF8/304、CF8M/316、316L）及铬钼合金钢等。密封副可采用丁腈橡胶（NBR）、三元乙丙橡胶（EPDM）、氟橡胶（FKM）软密封或不锈钢对不锈钢金属硬密封，适用温度范围覆盖-10℃至120℃（常温型），最高可达450℃（金属硬密封高温型）。通径范围覆盖DN50至DN800，压力等级覆盖PN10至PN25（Class150至Class300）。 电动执行器可选普通开关型、智能调节型、防爆型及数字通讯型等多种配置，支持4-20mA模拟量信号、Modbus RTU、Profibus DP等标准工业通讯协议，可无缝接入DCS/PLC/SCADA自动化系统。产品广泛适用于一般建筑、公寓及工厂的供排水系统、冷暖水处理系统、锅炉冷凝水系统、二次供水管道的水泵出口及各类防止液体倒流的管道，可有效防止普通止回阀液体倒流时产生的水锤冲击和噪音，是止回阀的更新换代产品。
1. 一阀三用，集成三种阀门功能，大幅节约投资成本
产品将截止、节流、止回三种阀门核心功能融合于一体。截止功能通过转动阀杆将阀瓣强制压紧阀座，实现完全截断介质；节流功能通过旋转阀杆改变阀瓣开度，调节流通截面积，实现对流量和压力的精确控制；止回功能在水泵停止运转时，弹簧力预先推动阀瓣快速关闭阀座，防止介质倒流。此三合一设计可完全替代传统泵出口管路装置中须同时安装的截止阀、调节阀、止回阀三台独立阀门，在同等工作条件下平均可降低采购成本50%，体积缩小65%，重量减轻65%左右，是一种显著的节能节资型产品。
2. 弹簧辅助快速止回，有效防止水锤冲击
阀门配备了加速关闭不锈钢弹簧，利用快关原理防止水锤的产生。当水泵停止运转、进口压力降低时，弹簧力预先推动阀瓣快速关闭阀座，在介质倒流冲击波形成之前有效截断回流流体，从而完全防止一般止回阀因逆流而产生的水击和噪音。即使在泵出口压力很小的情况下，阀瓣也能轻松抬起并使流体通过（起始工作压力仅0.004～0.007kgf/cm²），关闭时丁腈橡胶密封垫可有效吸收阀瓣冲击力，进一步降低了水锤冲击。
3. 截止节流双重功能，精确控制流量
节流功能通过旋转阀杆改变阀瓣与阀座的开度，调节流通截面积，实现对流量和压力的精确控制。操作人员可根据阀杆上刻有的精密指示刻度和阀前阀后压力表示数进行流量精确细调，顺时针旋转阀杆减少流量和压力，逆时针旋转增大流量和压力。截止功能通过在需要长时间关断或泵维修时，顺时针旋紧阀杆将阀瓣强制顶紧阀座，形成强制密封，实现介质的完全截断。
4. 自动平衡分配阀功能，首次设定后无需反复调节
阀门可兼作管道自动平衡分配阀使用，只要首次调试设定好设计流量后，以后系统停泵或再次开机都不需要重新调节，始终保持首次调试好的流量稳定运行，解决了传统系统中各支路冷热不均和水力失调问题。
5. 不锈钢弹簧密封，零泄漏安全可靠
弹簧采用优质不锈钢制作，具有很强的耐腐蚀性。密封垫采用丁腈橡胶或三元乙丙橡胶等合成橡胶制作，橡胶与阀体粘合强度高、密封可靠，从根本上不会泄漏，并可有效吸收阀瓣关闭时所产生的冲击力，实现完全密封。金属硬密封（堆焊司太立合金）在高温工况下同样保持良好的密封性能。
6. 直通与角式现场互换，安装灵活
产品的直通式和角式两种配置可在安装现场灵活互换，操作人员只需拆下进出口阀体连接螺栓，将进口侧阀体旋转180°后再与出口侧合拢紧固即可实现角式安装，无需更换任何部件。同一阀门可适配不同管线走向，减少了采购备件的型号种类和紧急维修时的停工时间。
7. 流线型流道设计，压降很小
阀门结构呈流线型设计，流阻系数小，介质通过时压力损失很少，显著提高管道输送效率，降低泵送能耗。全通径结构保证了足够的流通能力，不易发生堵塞。
8. 电动执行器智能控制，手电一体化
产品配套多回转或角行程电动执行器，可实现远程自动化控制和就地按钮操作，支持开关型（二位控制）和调节型（4-20mA模拟量信号控制）两种模式。调节型执行器内置伺服控制器，直接接受4-20mA DC或0-10V DC标准模拟量信号，实现阀门开度的连续无级比例调节，并输出4-20mA阀位反馈信号构成闭环控制。同时配置手轮操作机构，在断电或紧急情况下可快速切换至手动模式，保障系统的应急操作能力。可选配防爆型电动执行器（Exd Ⅱ BT4/Exd Ⅱ CT4），满足防爆区域安装要求。
9. 开度指示器清晰易读，便于现场监控
阀门装有开度指示器，操作人员可以用肉眼直接确认阀门的开闭状态及开启程度，便于现场监控和调试。配合阀前阀后压力表（可选），可实现对流量的精确量化控制。
10. 多种连接方式与宽口径选择，覆盖范围广
产品提供法兰连接、焊接连接及内螺纹连接等多种连接方式，适用DN50至DN800的通径范围，压力等级覆盖PN10至PN25（Class150至Class300），适用温度范围覆盖-10℃至120℃（常温型），金属硬密封高温型可达450℃以上，可满足从一般建筑到大型工厂供排水系统的全场景需求。
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。如需更高压力等级、特殊介质温度或特殊材质要求，可联系罗伯逊ROBERTSON®技术团队获取对应型号的产品规格书。
1. 阀体材质分级配置
| 材质等级 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 灰铸铁 | HT200/HT250 | -20℃～+120℃ | 一般建筑供排水、空调水系统，经济实用 |
| 球墨铸铁 | QT450-10 | -20℃～+120℃ | 给排水系统、市政工程、二次供水，机械性能优异 |
| 铸钢 | WCB / WCC | -29℃～+425℃ | 蒸汽、高温油品及对力学性能要求较高工况 |
| 碳钢 | A105 | -29℃～+425℃ | 石油化工、电力等中高压系统 |
| 奥氏体不锈钢 | CF8（304）/ CF8M（316）/ CF3M（316L） | -196℃～+540℃ | 腐蚀性介质、食品医药、纯水及洁净工况 |
| 铬钼合金钢 | WC6 / WC9 | -29℃～+570℃ | 高温高压蒸汽、锅炉给水系统 |
| 双相不锈钢 | 2205 / 2507 | -40℃～+350℃ | 海洋工程、含氯介质系统 |
| 低温钢 | LCB / LCC | -46℃～+340℃ | 低温介质系统，低温冲击韧性优异 |
| 钛合金钢 | TA1 / TA2 | -196℃～+350℃ | 海水淡化、高氯离子腐蚀环境 |
| 铜合金 | 铸铜 | 按需定制 | 海水系统、船用管路 |
| 锻钢 | A105/F11/F22 | -29℃～+570℃ | 高压系统、炼油加氢装置 |
2. 密封面及密封垫材质配置
丁腈橡胶（NBR） ：适用温度-40℃～+90℃，耐油性好，适用于含油介质及一般清水系统，性价比高。
三元乙丙橡胶（EPDM） ：适用温度-40℃～+150℃，耐热水、弱酸碱和臭氧老化，是给排水和暖通空调系统最常用的软密封材料。
氟橡胶（FKM/Viton™） ：适用温度-20℃～+204℃，耐高温强酸和多种化学溶剂，适用于化工、石化等腐蚀性介质。
增强聚四氟乙烯（RPTFE） ：适用温度-40℃～+232℃，摩擦系数极小、化学惰性极强，几乎耐所有化学品的侵蚀，适用于腐蚀性介质密封。
不锈钢对不锈钢（304/304、316/316） ：阀座与阀瓣密封面均为不锈钢材质，经精密研磨加工，适用于高温蒸汽、油品等洁净介质工况。
堆焊司太立（Stellite）钴基硬质合金 ：密封面堆焊司太立合金，堆焊层厚度≥2mm，硬度HRC45-50，在高温下保持极佳耐磨性、抗擦伤性和抗回火性能，适用于电厂高压蒸汽系统和锅炉主蒸汽旁路等高温高压工况。
密封垫密封等级：软密封满足零泄漏（气泡级），金属硬密封满足ANSI Class IV至V级。
3. 弹簧材质与弹簧力配置
不锈钢304弹簧：标准配置，耐腐蚀性能良好，适用于常规水及油品介质工况。
不锈钢316弹簧：耐腐蚀性能更优，适用于海水及含氯离子介质工况。
不锈钢316L弹簧：超低碳不锈钢，耐晶间腐蚀性能优异，适用于化工等强腐蚀性介质。
50CrVA合金弹簧钢：高强度弹簧材料，适用于大尺寸阀瓣、高压差及要求快速关闭的工况，疲劳寿命长。
标准弹簧力级：标准开启压力0.004～0.007 MPa（0.04～0.07 kgf/cm²），可适用于大部分水泵出口工况。
增强弹簧力级：可选用增强型弹簧（定制刚度），适用于对关闭速度有更高要求的垂直安装管线或高扬程泵出口。
4. 连接方式
法兰连接（标准） ：阀体两端带法兰，通过螺栓与管道法兰连接。法兰密封面形式可选RF凸面、MFM凹凸面等。法兰标准适用GB/T 17241.6、JB/T 79、ASME B16.5、ANSI B16.1（125/250Lb）、ANSI B16.42、EN1092-2等多种标准，适用于DN50至DN800的中低压管路。
焊接连接：对焊（BW）适用于大口径及高温管路，焊接坡口符合ASME B16.25标准。对焊连接将管子端面与阀体端面进行对接全焊透，焊缝强度接近母材强度，从根源上消除泄漏风险，尤其适用于蒸汽锅炉给水系统等需焊接的永久性管路。
内螺纹连接：适用于DN50及以下的小口径管路及仪表系统，接口标准可选NPT或BSPT，安装快捷简便。
5. 电动执行器类型及控制方式
普通开关型（多回转/角行程） ：接收有源或无源开关量信号（AC220V、AC380V、DC24V等），驱动阀杆升降或旋转，实现阀门全开或全关两位控制，带开到位和关到位无源触点反馈。适用于仅需通断不需精确调节的场合（如消防系统主管隔离阀、循环水管路）或只需简单实现远程切换的场景。
智能调节型（比例型） ：一体化结构设计，内置伺服控制器，直接接受4-20mA DC或0-10V DC标准模拟量信号，实现阀门开度的连续无级比例调节，并输出4-20mA阀位反馈信号构成闭环控制。执行器推力1000N至5000N，行程≥20mm，适用于需要对水、蒸汽、油品等介质的流量和压力进行精确自动调节控制的工艺系统，可配合PID控制器实现闭环自动调节。
防爆型电动执行器：防爆等级Exd Ⅱ BT4（适用于Ⅱ类B组爆炸性气体环境）/ Exd Ⅱ CT4（适用于Ⅱ类C组爆炸性气体环境），外壳采用铝合金精密压铸，适用于石油化工、炼化装置、燃气系统等防爆区域的阀门自动控制。
智能一体化非侵入式执行器：采用红外遥控设定技术，参数设置无需开盖，保持IP68高防护等级。集成霍尔传感器、电子定位系统及故障诊断模块，中文菜单液晶屏实时显示阀位状态、运行参数及故障代码。支持Modbus RTU/TCP、Profibus DP、HART等主流工业总线通讯协议，可无缝接入DCS/SCADA系统，实现远程参数设定、状态监测及故障诊断。
数字通讯型执行器：所有运行参数以及诊断数据均可通过总线传输，同时支持远程参数设定，无缝接入工业物联网及智慧工厂管理系统，适用于智能制造及智慧水务系统。
6. 电动执行器附件配置
行程限位开关：全开和全关位置输出无源触点信号（标配）
扭矩保护装置：过扭矩自动切断输出并报警，防止阀门卡涩造成损坏
电机过热保护装置：温度过高时自动断电保护，故障消除后自动恢复
缺相保护装置：三相电源缺相时自动保护并报警
就地阀位指示器：机械式指针或液晶显示屏，直观显示阀门当前开度状态
远程阀位变送器：4-20mA阀位反馈信号
加热器：在低温潮湿环境下防止内部结露，确保电子元件正常工作
断信号保护：可预设控制信号丢失时的阀门保护状态（全开、全关或保持原位）
7. 气动执行器配置（可选）
双作用气动执行器：无弹簧复位，通过压缩空气驱动阀杆升降。失气时阀位保持(FL)，适用于气源充足且对回位速度要求不高的场合。
单作用气动执行器（弹簧复位） ：通气开启、断气关闭（常闭式，即气开式K型）或通气关闭、断气开启（常开式，即气关式B型）。失气时阀位开(FO)或关(FC)，适用于失气时需要自动复位的安全保护场合，广泛用于燃气管线和化工装置。
气源压力：0.4 MPa～0.7 MPa，操作温度：-30℃～+80℃
气动附件：电磁换向阀、限位开关回讯器（无源触点信号反馈）、电气阀门定位器（4-20mA输入控制）、空气过滤减压阀、保位阀、阀位传送器、离合式手轮机构
8. 防护等级
标准防护等级：IP67，整机为户外型，防尘防水，可短期浸水，适用于设备机房、户外罐区、管线沿线计量站等易受风雨侵袭的场合。
高防护等级：IP68（潜水型），整机通过密封性实验验证，可在水深10m以上环境中长期运行不渗漏，适用于水下安装管路。
防爆型执行器：防护等级IP65或更高，隔爆型产品符合GB3836标准规定。
9. 压力测量与指示装置
测量嘴接口（标准预留） ：阀体预留1/4″NPT测量嘴接口，黄铜材质，带止回阀和垫片帽。两个接口上可以提供黄铜的压力表和排水堵头，表接口与排水堵头可以互换，允许在安装位置紧张时灵活选择接口用途。配有黄铜排水堵头，用于排污。
压力表：可选配阀前和阀后压力表（为便于运输安全，一般不带压力表，用户需在订货合同中注明），配合阀杆刻度盘可对流量和压力进行精确细调。
阀杆刻度盘（标准） ：阀杆上刻有精密开度指示刻度，操作人员可根据刻度盘读数和压力表指示，对流量进行多次精确校正。
10. 直通式与角式结构现场互换
产品出厂时通常按直通式交付，安装现场可根据管路布置需求灵活更换。如需将直通式改造为角式，只需拆下进出口阀体连接螺栓，将进口侧阀体旋转180°后，再与出口侧通过垫片合拢紧固即可，无需更换任何部件。同一阀门可适配不同管线走向，减少采购备件的型号种类和紧急维修时的停工时间。用户如需阀体具有互换功能，请在订货时注明。
11. 制造标准体系选择
国标体系（GB/JB） ：设计按GB/T 12235、结构长度按GB/T 12221、法兰尺寸按JB/T 79、压力试验按GB/T 13927和JB/T 9092。适用于国内各类工业、市政工程的标准化配套需求。
美标体系（API/ASME/ANSI） ：设计按API 608、ASME B16.34、ANSI B16.34，法兰尺寸按ANSI B16.1（125/250Lb）或ANSI B16.5，压力试验按API 598。适用于出口项目、引进技术机组及与进口设备配套的需求。
欧标体系（EN/DIN） ：法兰连接尺寸按EN1092-2，试验标准按DIN/EN，适用于欧盟标准工程项目。
其他体系：可按要求按JIS、JPI、BS等标准设计制造。
客户定制标准：可按用户提供的技术规范书进行非标设计和制造，满足特定项目的差异化技术要求。

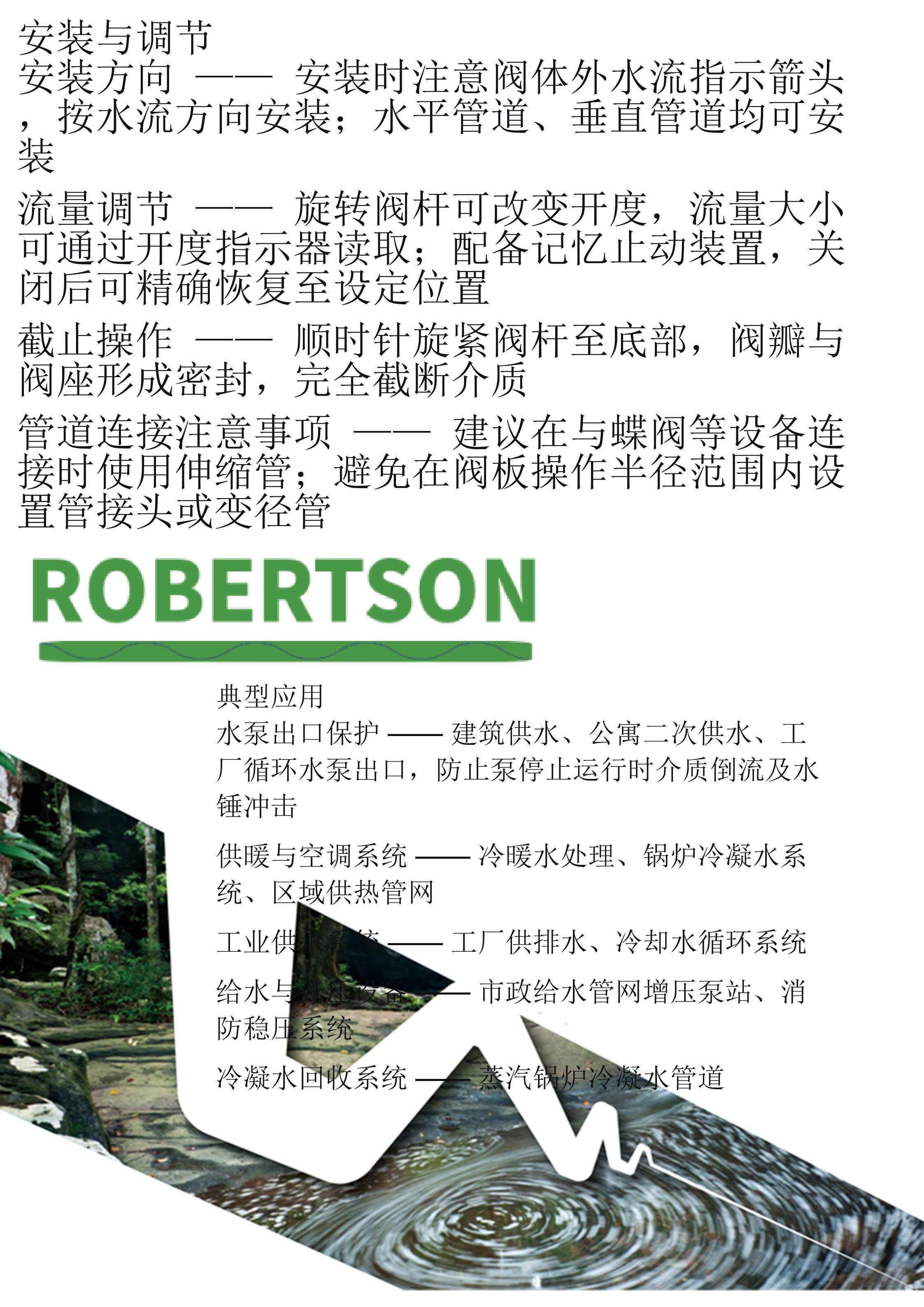

12. 安装与调节说明
三合一止回阀安装与调节需注意以下要点：
调节阀杆的开度，可改变流量大小，开度大小可在开度指示器上直接读出。
顺时针旋紧阀杆，可截断介质起到截止阀的作用。长期停泵或泵修理时，为确保安全密封，可将阀杆拧到底，顶住阀瓣即实现强制截止功能。
系统首次调试时，只需按照设计流量调节阀杆开度，调试完成后设定好开度位置，以后停泵或再次开机都不需要重新调节，始终保持首次调试好的流量稳定运行。
13. 适用行业与应用
| 应用领域 | 典型配置推荐 |
|---|---|
| 一般建筑、公寓、商业楼宇供排水系统 | JLH41X三合一止回阀，球墨铸铁/铸钢阀体，EPDM橡胶软密封，PN10~PN16，法兰连接 |
| 水泵出口/泵站防止介质倒流 | JLH三合一止回阀，铸钢阀体，不锈钢弹簧快速关闭，手动或电动操作 |
| 工厂供排水及循环水系统 | JLH三合一止回阀，铸钢/球墨铸铁阀体，法兰连接，流量调节与止回一体化 |
| 暖通空调冷冻水/冷却水系统 | JLH41X软密封三合一止回阀，球墨铸铁阀体，EPDM密封，可垂直/水平安装，紧凑型设计 |
| 锅炉冷凝水及蒸汽系统 | JLH41H/JLH41Y金属硬密封三合一止回阀，铸钢/不锈钢阀体，堆焊司太立合金密封，弹簧快速关闭止回 |
| 二次供水管道、变频供水泵站 | JLH41X自动平衡分配型三合一止回阀，一次调试后长期保持设定流量稳定 |
| 蒸汽主干管、工业蒸汽系统 | JLH41Y高温型三合一止回阀，铬钼钢WC6/WC9阀体，金属硬密封，PN16~PN25，高温法兰连接 |
| 石油化工、炼油装置 | 不锈钢304/316L阀体三合一止回阀，氟橡胶密封，调节型电动执行器，防爆要求 |
| 食品医药、纯水输送系统 | 不锈钢316L三合一止回阀，PTFE密封，镜面抛光内表面，洁净卫生 |
| 消防水泵出口 | 大口径JLH三合一止回阀，铸钢阀体，弹簧快速关闭，手动/电动操作 |
| 电厂循环水系统、工业冷却水系统 | JLH三合一止回阀（铸钢/不锈钢阀体），宽口径选择（DN200~DN600），可实现远程/就地灵活控制 |
14. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
阀门型号（JLH41X/JLH41H/JLH41Y/JHL41X等）及产品用途
公称通径（DN / NPS）
公称压力（PN / Class）
适用介质名称及介质状态（水/蒸汽/油品/腐蚀性介质等）
工作温度（最高设计温度、最低设计温度）
工作压力（最高工作压力、正常操作压力）
阀体材质及阀内件材质要求（灰铸铁/球墨铸铁/铸钢/不锈钢304/316/铬钼钢等）
密封形式及密封面材质（软密封NBR/EPDM/FKM，或金属硬密封STL堆焊/不锈钢配对）
结构型式（直通式/角式/直通角式可互换）
连接方式及接口标准（法兰/焊接/螺纹，法兰标准及压力等级）
是否需要自动平衡分配阀功能
是否需要压力表和测量嘴（请注明）
驱动方式（手动/电动/气动）
电动执行器电源电压及控制信号类型（如需电动：AC220V/AC380V/DC24V；开关型/调节型；4-20mA/开关量）
防爆区域要求（如需防爆，须明确防爆等级Exd Ⅱ BT4/Exd Ⅱ CT4等）
防护等级要求（IP67/IP68）
特殊标准及认证要求（GB/API/ASME/EN/DIN/JIS等）
附件及特殊功能配置（压力表/加热器/保位阀/手轮机构等）
以上配置可根据具体水泵出口、供排水系统及蒸汽管路工况要求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
