• 节流件类型选配：ROBERTSON提供多种节流件以满足不同工况需求，包括标准同心锐孔板（适用于清洁单相流体，应用最广）、偏心孔板（适用于含固体颗粒或杂质的介质，大颗粒从偏心孔通过，减少堵塞风险）、圆缺孔板（适用于含气体或液体的两相流工况，圆缺位于顶部或底部实现相分离流通）、1/4圆孔板（适用于低雷诺数高粘度介质测量）、双重孔板（适用于大流量高压差工况，两级节流降低磨损与噪音）、锥形入口孔板（适用于雷诺数极低的浆料或粘稠介质，入口倒角结构改善流出系数线性度）。用户可根据介质洁净度、粘度、雷诺数及压损要求选择最佳节流件。

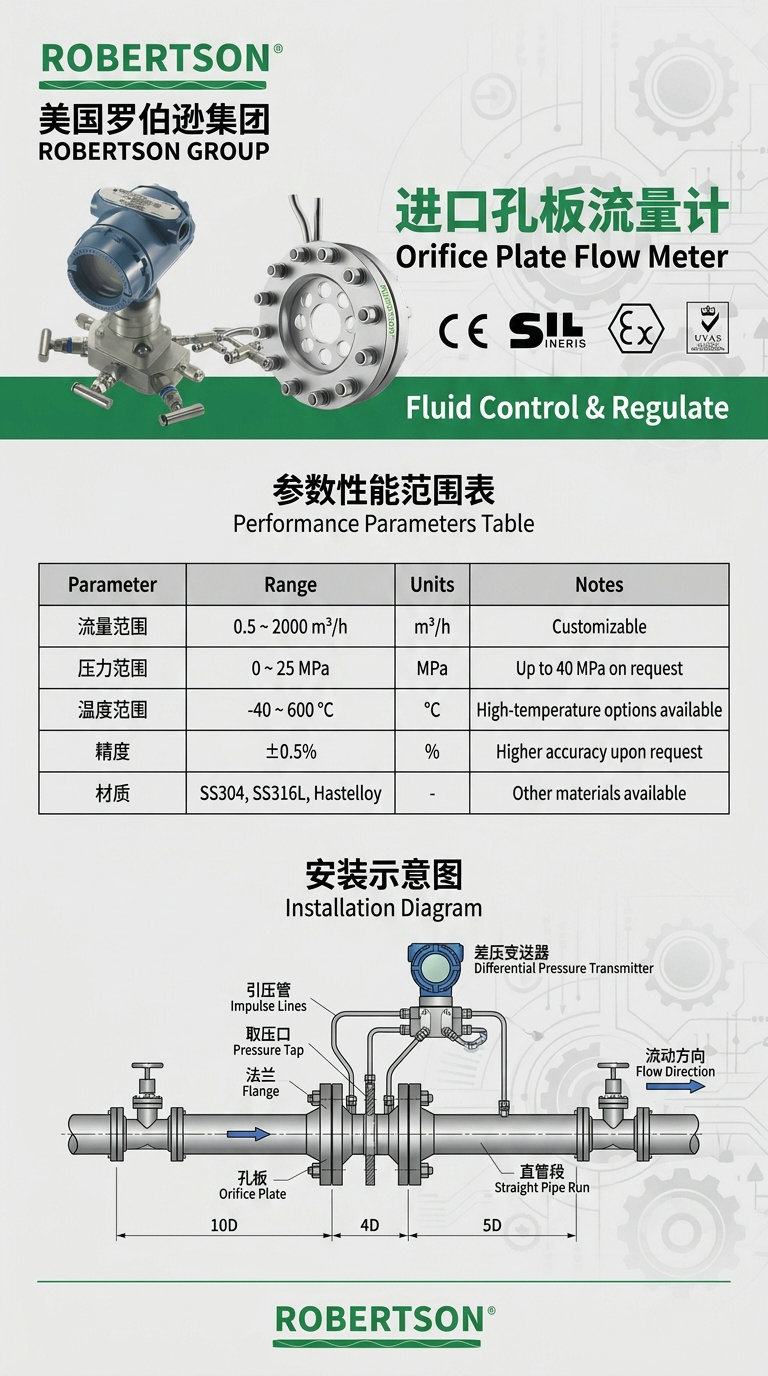

• 取压方式选配：ROBERTSON可提供多种取压方案。角接取压（含环室取压与单独钻孔取压两种形式）是标准配置，取压口紧靠孔板前后端面，适合DN50~DN600中小口径且差压值较小的洁净介质工况，环室取压可获得平均压力信号；法兰取压是将取压口开设在取压法兰上，距离孔板前后端面各25.4mm（英制标准），适合DN50以上中高压大口径工况，安装便利易于维护，取压法兰可加工成平面、凸面或RTJ环形槽密封面；径距取压（D-D/2）取压口位于孔板上游1D和下游D/2处，适合高温高压蒸汽及大管径气体测量，流量计算简便、差压信号稳定。

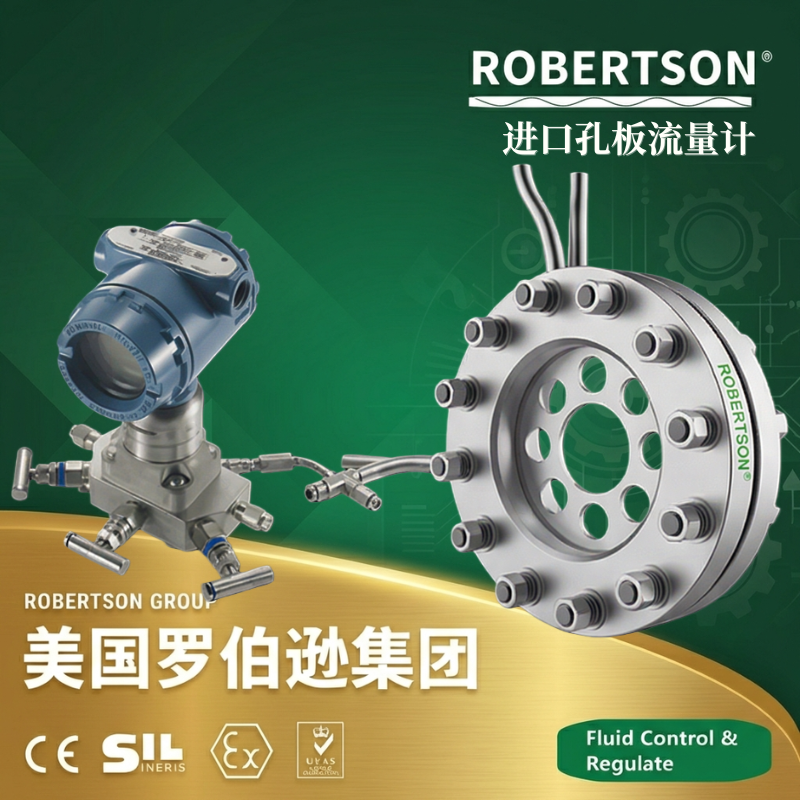

• 结构形式选配：ROBERTSON孔板流量计可选择分体式结构（孔板节流装置与差压变送器分离安装，通过引压管连接，适用于高温、腐蚀性或振动强烈工况，便于变送器维护与更换）或一体式结构（孔板取压装置通过三阀组与智能差压变送器直接组合固定，结构紧凑、无引压管，减少泄漏点、响应速度快，尤其适用于中低温洁净介质测量现场空间受限或要求快速响应的场合，提升测量可靠性）。

• 差压变送器配置：ROBERTSON可提供多种差压变送器配套选项。按用户品牌要求可配套ROBERTSON品牌差压变送器，亦可按要求配套第三方品牌变送器；传感器类型可选电容式差压传感器（标准配置，稳定性好）、单晶硅谐振式差压传感器（高精度0.075%~0.1%，长期稳定性更高，高静压下性能优异）；多参量变送器为一体化集成差压、压力、温度测量及流量计算功能，直接输出瞬时/累积流量，无需外接流量积算仪；输出信号可选4~20mA+HART、RS485 Modbus RTU、FF现场总线等通讯协议，供电电源为24VDC（标准）。

• 法兰与连接方式选配：ROBERTSON可根据用户需求定制法兰材质（碳钢标准、不锈钢304/316L、铬钼合金钢等）、密封面形式（RF突面、RJ环连接面、FF全平面等）、法兰标准（GB、ANSI、DIN、JIS等）及连接方式（法兰连接标准、对焊BW、承插焊SW、夹装式一体化结构）。

• 材质升级：ROBERTSON孔板流量计主要部件材质均提供多种选择。孔板材质可选不锈钢304（耐一般腐蚀，经济适用）、不锈钢316L（耐氯离子、酸碱腐蚀性能更优）、蒙乃尔合金（适用于氢氟酸及海水强腐蚀工况）、哈氏合金C276（适用于强酸强氧化剂腐蚀性介质工况）、钛合金（适用于氯气及盐水强腐蚀工况）。取压法兰及取压装置材质可选碳钢（成本适中，适用于非腐蚀性介质）或不锈钢304/316L（耐腐蚀性能优）。直管段及连接法兰材质亦提供碳钢或不锈钢两种选项，满足不同腐蚀性介质的耐腐蚀要求。

• 取压阀组配置：ROBERTSON取压阀组可选配一体化三阀组（集成于变送器与孔板取压装置之间，实现在不中断工艺的情况下对变送器进行零点校准、故障检修或更换，结构紧凑、减少潜在泄漏点）；亦可选配五阀组（集成平衡阀、排污阀和两个隔离阀，安装于引压管路上，方便进行仪表排污、排气、吹扫等维护操作）。

• 温压传感器配置：ROBERTSON可配套PT100铂电阻温度传感器（用于测量介质温度，温度范围覆盖-200~500℃，供流量积算自动补偿）、压力变送器（用于测量管线静压，供工况密度补偿），集成于智能差压变送器后实现温压全工况自动补偿，在蒸汽流量测量或气体流量测量工况中获得真实准确的质量流量测量值。温度与压力传感器可选一体化安装或分体式安装。

• 显示与操作配置：ROBERTSON可提供多种显示方案，包括就地显示盲表（无显示屏，信号传至远端流量积算仪显示，适合不需本地读数的无人值守站点）、就地数显表（高亮LCD液晶显示屏，可实时显示瞬时流量、累积流量、流体压力、流体温度及变送器故障代码等信息，便于现场快速查阅流量数据和诊断设备状态）、数显表+操作按键配置（提供流量参数现场编程修改、零点校准、量程调整及累计量复位功能，操作便捷）。智能孔板流量计量程可自编程调整，支持通过显示表按键进行现场参数设置或通过HART/RS485通讯接口进行远程配置修改。

• 防爆与防护配置：ROBERTSON可为易燃易爆危险区域提供防爆型配置，包括隔爆型Ex d IIC T4~T6（适用于Zone 1、Zone 2危险区）、本安型Ex ia IIC T4~T6（适用于Zone 0危险区，需配安全栅）。防护等级可选择IP65（防尘防喷水，室外环境标准配置）、IP66（防尘防强力喷水，适用于风雨环境）、IP67（短时浸水防护，适用于可能淹水的地下管廊或易积水区域），满足从室内仪表室到室外露天安装的各种环境要求。

• 智能型功能扩展：ROBERTSON智能孔板流量计可根据用户需要配置多种扩展功能，包括多点流量标定（在出厂时进行3点或更多流量点的实流标定，校准实际流量系数，提高测量准确度）、HART通讯协议（支持使用手操器对变送器进行远程参数设置、现场诊断、零点校准及量程修改等，维修调试更加方便）、RS485 Modbus RTU数字通讯（便于多台流量计联网集中监控和采集数据）、4~20mA脉冲信号输出（用于累积流量脉冲计数或电磁计数器的远传积算）、模拟量二线制接线方式（简化现场接线和供电要求）、流量报表和历史趋势记录（配备数据存储功能，记录累积流量、瞬时流量、温度、压力等历史数据，便于追溯和能耗分析）。智能型仪表还可同时显示累计流量、瞬时流量、压力、温度，具备在线、动态全补偿功能，具有自诊断、自行设定量程等功能。

• 取压管与冷凝器配置：ROBERTSON孔板流量计在测量高温蒸汽时可根据需要配置冷凝器（或称冷凝弯管、冷凝罐），安装在引压管路中或差压变送器高压侧与低压侧入口处，使高温蒸汽在进入变送器之前凝结为常温冷凝水，保护差压传感器免受高温破坏，确保测量精度和运行可靠性。冷凝器材质可按介质温度选配碳钢或不锈钢304/316L材质。

• 特殊功能配置：ROBERTSON可根据工艺需求提供以下特殊配置——大口径扩展方案（当DN超过1200mm时，可按用户管道尺寸定制非标准大口径节流装置，最大可扩展至DN3200）；长径喷嘴（当压力损失要求较低、直管段长度不足时可选配长径喷嘴，压损更小且需要的直管段更短）、文丘里管（高精度要求且对压损有限制时可选配文丘里管，压损仅为孔板的1/5~1/3，适合大流量气体输送管路）；低温深冷工况配置（当介质为液氮、LNG等深冷介质时，选用耐低温不锈钢材质和真空夹套引压管，最低工作温度可达-196℃）、化工防腐蚀工况配置（选用衬氟孔板或衬PTFE工艺，接触介质表面全部包覆氟塑料，适用于强酸强碱强腐蚀流体测量，材质为碳钢外壳内衬PTFE/PFA防腐蚀层）；防震动抗干扰（在高振动环境中选用充油抗震型差压变送器及柔性引压管配置，减少机械震动对差压信号的干扰，确保测量稳定可靠）。

如需更多定制选项，请联系ROBERTSON技术支持。
