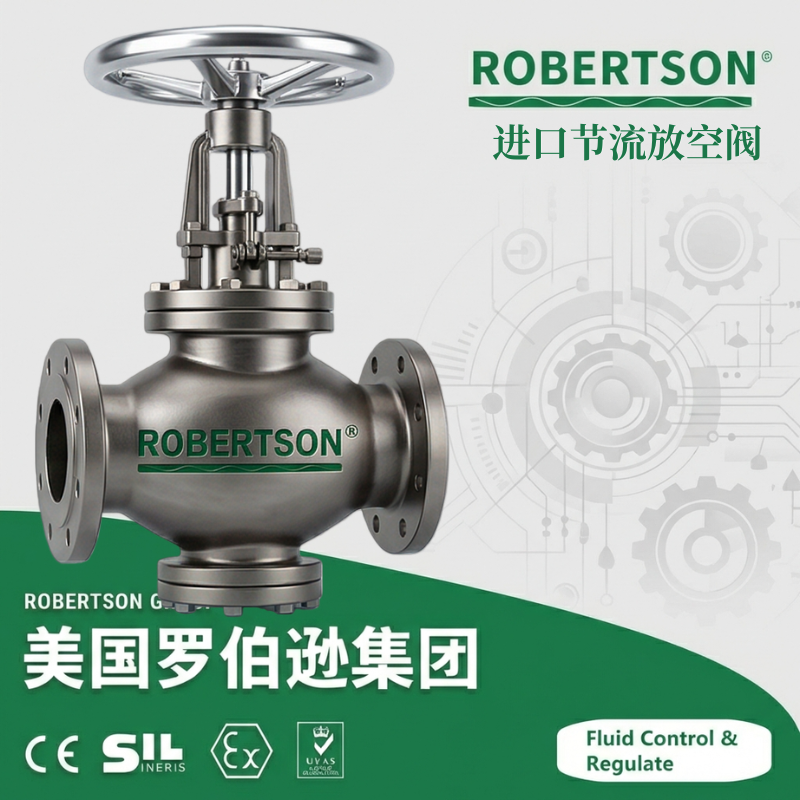

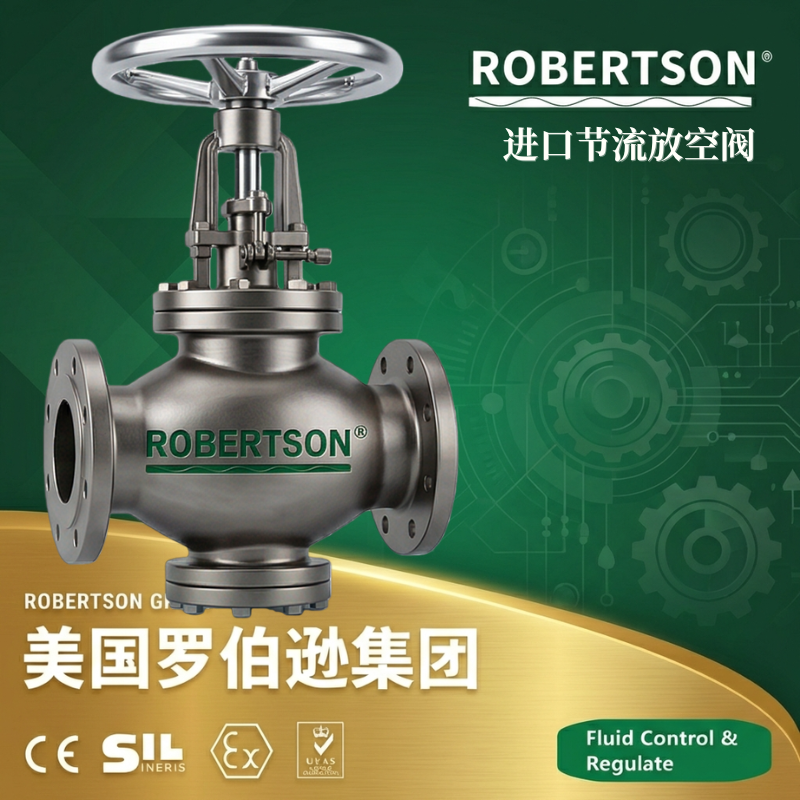

本系列进口节流放空阀（又称节流截止放空阀）是一种将节流、截止和放空三大功能集成于一体的新型高性能工业阀门，主要由阀体、笼形迷宫式节流套、双重密封阀瓣、自密封填料系统及驱动机构构成。产品采用"多级节流"与"双重密封"两大核心技术——通过笼形迷宫式节流套实现高压差介质的逐级降压，避免直接冲刷密封面；同时采用硬质合金与软质材料复合的双重密封结构，确保高压气体介质条件下的绝对零泄漏。该阀门在开启过程中依次经历常闭、缓压、节流和全开四个工作区段，可分别满足管路介质的严密截止、平稳降压、多级节流调节和快速放空等多元化控制需求。产品严格遵循API 6D、ASME B16.34、GB/T 12235及T/WZBF 064等国际标准设计、制造与试验，广泛应用于石油天然气长输管线、炼油化工装置、煤化工、油气储运、机场油库及电厂等行业的管道系统中，对天然气、煤气、石油液化气、油品及腐蚀性介质等实现精确的节流控制、可靠截断与超压放空。
三位一体集成功能，一阀多用：集节流、截止与放空三大功能于一体，无需在管线上分别设置节流阀、截止阀和放空阀。阀门在开启过程中依次经历常闭、缓压、节流和全开四个工作区段，可在高压差工况下实现多级降压节流、管路通断的严密截止以及系统的紧急超压放空，简化系统配置并降低综合成本。
笼形迷宫式多级节流，有效抗冲刷降噪：采用先进的笼形迷宫式节流套设计，将高压差介质通过多个节流窗口逐级降压，使流体在通过迷宫通道时经历多次转向和能量耗散，流速逐级降低。节流部位与密封面分开布置，从根本上避免高速介质直接冲蚀密封副，大幅延长阀门使用寿命，同时显著降低节流工况下的流体噪声和管路振动。
双重密封设计，实现高压零泄漏关断：阀座与阀瓣采用硬质合金与软质材料复合的双重密封结构。关闭状态下，阀瓣硬密封面首先压紧在阀座凸台上形成第一道金属硬密封，同时嵌于阀瓣上的软质密封与阀座端面紧密贴合形成第二道辅助密封，双重密封结构保证了在高压气体介质条件下的绝对零泄漏。
平衡式阀瓣结构，启闭扭矩降低60%：阀瓣上设置平衡孔，配合活塞式密封结构，使阀瓣上下腔压力自行平衡，有效消除了介质压力对阀瓣的单向作用力。该设计保证了阀门在全压差条件下的稳定操作，启闭扭矩较传统非平衡式结构降低约60%，手轮操作轻便灵活。
密封面自清洁，锥度刮削抗冲刷：阀座密封面采用锥度密封设计，关闭过程中通过锥面刮削作用自动清除附在密封面上的脏物和杂质。同时，密封面堆焊硬质合金（司太立Stellite），硬度高、耐冲刷、抗擦伤，在含杂质介质及频繁启停工况下仍能保持长期稳定密封，使用寿命远超普通硬化处理阀门。
V形自密封填料与在线注脂系统：填料函采用带自密封能力的V形聚四氟乙烯或柔性石墨填料结构，无需外部调节即可在介质压力作用下实现自动补偿密封。填料函处设有辅助密封油脂注入结构，可在在线状态下注入密封脂以增强填料密封性能，阀门可在管线带压状态下更换填料等一系列易损件，大幅减少维护停机时间。
底部排污孔与在线维护功能：阀门底部设有大口径排污孔，可在不停机状态下打开，排放阀腔内积聚的污物和杂质。阀门整体支持在线维修，无需拆卸管路即可完成易损件更换，大幅减少维护停机时间和施工难度。
宽压力温度覆盖范围，材质选择丰富：产品公称压力覆盖PN1.6MPa至42.0MPa（ANSI Class 150~2500），工作温度覆盖-46℃至+250℃，特殊选材最高可达+570℃。阀体材质依据工况可选用铸钢（WCB/WCC）、锻钢（A105）、不锈钢（304/316/316L）、铬钼钢（WC6/WC9）以及抗硫合金等多种材料，满足含硫介质等严苛工况需求。
符合国际标准设计制造：产品设计制造严格遵循API 6D、ASME B16.34、GB/T 12235及GB/T 12224等国际标准，结构长度符合GB/T 12221，法兰连接符合GB/T 9113、ASME B16.5等标准。检验与试验按API 598、GB/T 13927执行，可选配NACE MR0175/MR0103抗硫化物应力腐蚀材料和ISO 15848-1低逸散填料系统，满足石油天然气行业的苛刻要求。

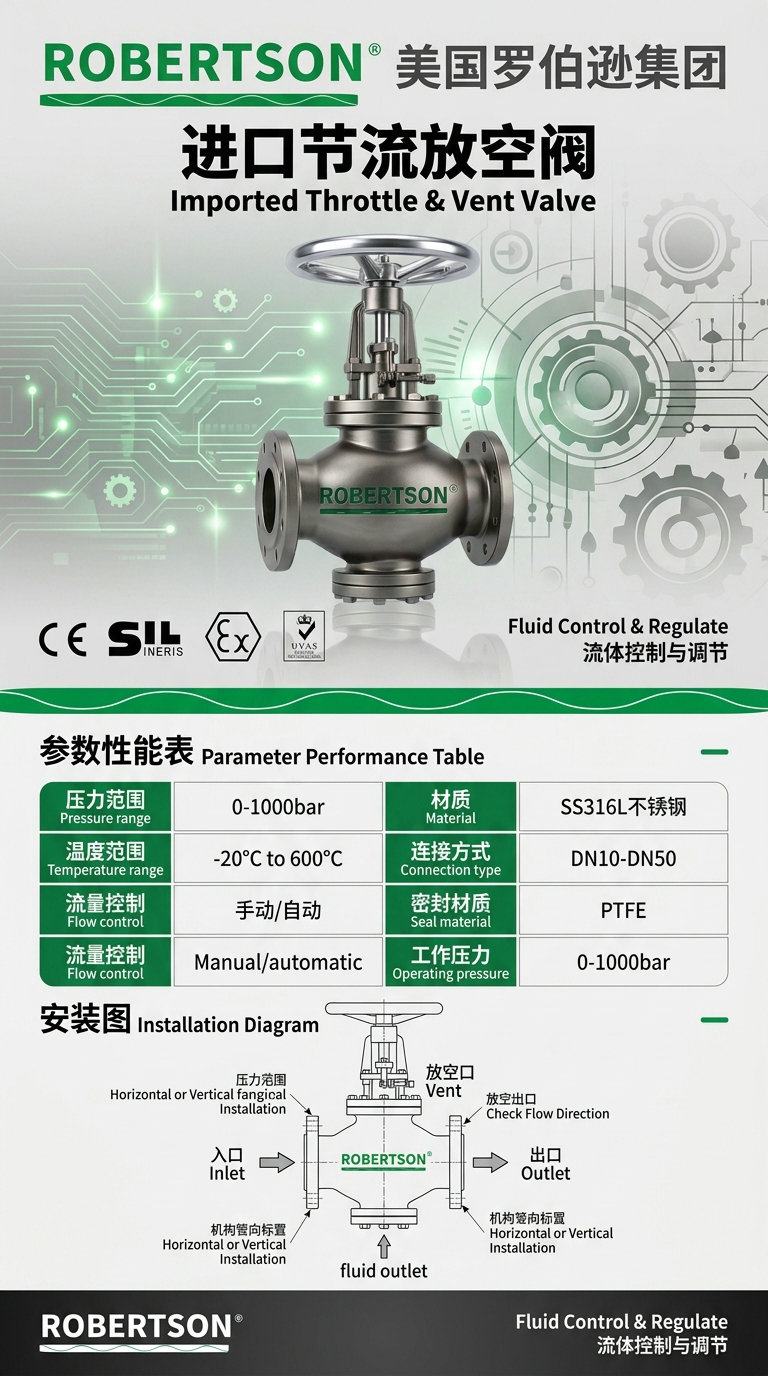

| 参数项 | 通用规格范围 |
|---|---|
| 产品系列 | 节流截止放空阀 / 双作用节流截止放空阀 / 角式节流截止放空阀 |
| 对应型号 | FJ41 / FJ41Y / FJ41H / FJ41YF / FLJ41Y / FLJ41YF / KSLJ41YF / FJ44H / JY44W / J41W |
| 公称通径（DN） | DN15 ~ DN600（NPS ½″ ~ 24″） |
| 公称压力（PN） | 1.0 ~ 42.0 MPa；ANSI Class 150 ~ 2500LB |
| 壳体试验压力 | 1.5 × 公称压力 |
| 密封试验压力 | 1.1 × 公称压力 |
| 工作温度（标准型） | -46℃ ~ +250℃ |
| 工作温度（特殊型） | -196℃ ~ +570℃（依材质） |
| 适用介质 | 天然气、石油、煤气、石油液化气、油品、水、蒸汽、腐蚀性流体、含硫介质等 |
| 阀体材质 | 铸钢（WCB/WCC）、锻钢（A105）、不锈钢（304/316/316L）、铬钼钢（WC6/WC9）、低温钢、双相不锈钢、哈氏合金、钛合金 |
| 密封面材质 | 司太立硬质合金（硬密封）+ 增强型PTFE/PEEK（软密封）双重密封 |
| 节流元件材质 | 不锈钢（304/316）、双相不锈钢、碳化钨涂层、硬质合金堆焊 |
| 阀杆材质 | 13Cr（A182 F6a）、不锈钢304/316、17-4PH、Inconel 718 |
| 填料材质 | V形PTFE（聚四氟乙烯）、高温柔性石墨、增强型PTFE、低逸散填料（ISO 15848-1可选） |
| 填料注脂系统 | 辅助密封油脂注入结构（标配），可在线注入密封脂 |
| 排污结构 | 底部大口径排污孔（带丝堵或排污阀） |
| 连接方式 | 法兰（RF/MFM/RJ，ASME B16.5、GB/T 9113、HG/T 20592、JB/T 79）、对焊（BW，ASME B16.25）、承插焊（SW，ASME B16.11）、内螺纹（NPT/G/BSPT） |
| 驱动方式 | 手动（手轮/伞齿轮/蜗轮）、电动、气动、气液联动 |
| 泄漏等级 | 零泄漏（双重密封，符合GB/T 13927 A级标准） |
| 阀门状态分级 | 常闭 → 缓压 → 节流 → 全开（四阶段分级泄压） |
| 防爆等级（电控型） | Ex d II BT4 / Ex d II CT4 / Ex d II CT6（ATEX、IECEx、GB 3836合规可选） |
| 防护等级（执行器） | IP54 / IP65 / IP67 / IP68（依配置） |
| 防静电标准 | 符合API 6D/API 608规范要求（可选） |
| 防火标准 | API 607 / API 6FA（可选） |
| 设计标准 | API 6D、ASME B16.34、GB/T 12235、GB/T 12224、T/WZBF 064 |
| 结构长度标准 | ASME B16.10、GB/T 12221 |
| 法兰连接标准 | ASME B16.5、GB/T 9113、HG/T 20592、JB/T 79 |
| 检验与试验 | API 598、GB/T 13927、JB/T 9092 |
| 低逸散标准 | ISO 15848-1、TA-Luft（可选） |
| NACE标准 | MR0175 / MR0103 / ISO 15156（抗硫化物应力腐蚀可选） |
防爆型驱动装置：可配置隔爆型或增安型防爆多回转电动执行器、气动执行器（单/双作用）及防爆接线盒，防爆等级Ex d II BT4 / Ex d II CT4 / Ex d II CT6，整机符合ATEX 2014/34/EU指令、IECEx及GB 3836等防爆认证标准，配备防爆限位开关、电磁阀及防爆接线盒，适用于石油天然气井口、处理厂及炼化装置等爆炸性危险环境的远程自动控制与紧急切断。
智能控制与信号反馈系统：电动或气动节流放空阀可选配智能型执行器及阀门定位器（4-20mA输入/输出，HART/Profibus/Modbus协议），定位精度±0.1%，集成自诊断、故障报警及就地操作功能。可提供阀门开/关状态的无源触点输出及4-20mA连续位置反馈信号（开度反馈），可选配限位开关、电磁阀及气源处理三联件，实现与PLC/DCS系统的无缝集成及在线故障诊断。
节流结构升级（工况精确选配） ：根据压差大小和介质特性可灵活选配不同形式的节流内件——
笼形节流套：标准配置，通过阀芯相对节流窗口运动改变通流面积实现节流，适用于常规高压工况。
多级迷宫式节流盘片：采用多级迷宫盘片层叠结构，通过介质在迷宫通道中的多次折转和能量耗散实现逐级降压，适用于极高差压工况（压差达10MPa以上），抗气蚀、降噪效果显著。
硬质合金整体节流套：针对含固体颗粒、高冲刷介质及极端磨损工况，节流套采用整体碳化钨材质制造，表面硬度达HRC 80以上，使用寿命较不锈钢节流套提高5-10倍。
密封材料升级（工况精准选配） ：根据介质温度、腐蚀性及耐磨性要求，可灵活选配不同等级的密封材料——
增强型PTFE：通用性最强，摩擦系数最低、扭矩最小，适用温度-40℃~+200℃，自润滑性好，适用于常规天然气、水、油介质。
PEEK密封：高强度、耐化学腐蚀及高磨损能力，适用温度-60℃~+250℃，抗蠕变性能优异，适用于含微量杂质或腐蚀性介质的油田污水工况。
DEVLON密封：耐蠕变，冷流性能优于PTFE，适用温度-40℃~+260℃，适用于天然气及化学介质工况。
全金属硬密封：阀瓣与阀座密封面均堆焊司太立合金或硬质合金，适用温度≥350℃超高温及含颗粒介质工况，抗冲刷耐磨损，适用于高温蒸汽、高温导热油及含固体颗粒的高压气体。
NACE抗硫及高腐蚀材质升级（酸性油气田专用） ：针对油气田含H₂S的酸性天然气及含硫原油等高腐蚀性环境，阀门从设计、选材、制造到试验严格按照NACE MR0175/MR0103/ISO 15156标准进行抗硫化物应力腐蚀（SSC）处理。阀体主材质选用A105+ENP化学镀镍处理或抗硫专用低温锻钢，关键内件采用316L不锈钢或双相不锈钢（2205/2507），阀芯堆焊INCONEL 625或司太立合金，密封件采用抗硫氟橡胶（FKM）或PTFE，有效防止氢致开裂（HIC）和硫化物应力腐蚀开裂（SSCC）。产品规格等级可满足PSL 1、2、3、4要求。
高温型升级（超高温工况专用） ：针对工作温度超过250℃的超高温工况，阀体材质选用高温合金钢（WC6/WC9/F91/F22）或耐高温不锈钢（316H、347H），密封面采用全堆焊司太立合金（金属-金属硬密封），节流元件选用整体碳化钨或Inconel 625堆焊涂层。配备长颈散热阀盖及高温柔性石墨填料，最高工作温度可达+570℃，适用于高温蒸汽、高温导热油、炼油重整装置高温油气等工况。
低温/深冷型升级（LNG及空分设备专用） ：针对液化天然气（LNG）接收站、液化厂及空分设备等深冷工况（-196℃），可选用低温专用节流放空阀。阀体材料选用低温锻钢（ASTM A350 LF2/LF3）或不锈钢（F304/F316），并对所有内件（阀芯、阀座、阀杆、弹簧等）进行深冷处理（-196℃液氮浸泡处理）以稳定奥氏体晶相，确保低温下无马氏体转变导致的体积膨胀和脆断风险。密封材料选用耐低温特种PTFE或PCTFE，配备加长阀盖结构防止深冷环境下填料结冰失效。
手动操作升级（大口径/大扭矩工况） ：对于公称通径≥DN100/NPS 4"的大口径阀门，可选配伞齿轮减速机构或锥齿轮箱驱动，配合ISO 5210标准顶法兰安装，放大操作扭矩使手动操作轻便省力。齿轮箱采用全密封设计，润滑油脂长期有效，无需频繁维护。
底部排污配置升级：标准阀门底部设置排污孔（带丝堵）。可根据现场需求升级为针型排污阀、球阀或截止式排污阀（材质可选不锈钢304/316），便于日常排放阀腔内积聚的污物和冷凝水。排污阀可选配加长排放管及软管接头，将排放介质引导至安全收集容器，适用于有毒有害介质及环保敏感场合。
在线维护与注脂系统：填料函处可选配辅助密封油脂注入装置（注脂阀），当填料密封性能下降时可通过注脂阀注入专用密封脂实现再密封，避免在线更换填料的维护操作。注脂系统前端配置单流阀防止密封脂回流，确保在带压工况下安全注脂。
低逸散密封系统（VOC排放控制） ：可选配通过ISO 15848-1 BH/CO3认证的低逸散密封系统，采用活载荷填料设计（碟形弹簧持续加载补偿热胀冷缩及填料磨损），配合V形PTFE组合密封圈双重密封结构，将阀杆处挥发性有机物（VOC）泄漏值控制在50 ppm以下，满足欧盟、北美等地区对油气、炼化工厂挥发性有机物排放的环保法规要求。
特殊连接方式定制：标准连接方式包括法兰连接（ASME B16.5 RF/RJ、GB/T 9113、HG/T 20592、JB/T 79）、对焊连接（BW，ASME B16.25）、承插焊连接（SW，ASME B16.11）及内螺纹连接（NPT/G/BSPT）。可按用户要求定制特殊规格法兰接口标准及焊接坡口尺寸，满足不同压力等级及管道系统的安装需求。
高防护等级及户外防腐蚀处理：电动或气动执行器防护等级可升级至IP66 / IP67 / IP68及NEMA 4X，配合防潮加热器防止内部结露，适应沿海高湿高盐雾环境、多尘、沙尘暴或户外无遮蔽等恶劣工况。户外配置包括防紫外线环氧树脂涂层、不锈钢铭牌、全密封防爆电缆进线接口及防腐蚀阀体涂层。
SIL安全完整性等级认证：针对安全仪表系统（SIS）对安全完整性等级的严格要求，可提供符合SIL 2 / SIL 3安全等级认证的节流放空阀，满足IEC 61508 / IEC 61511功能安全要求，配备完整的安全功能手册、PFDavg失效概率计算及验证报告，特别适用于石油天然气紧急切断系统（ESD）、高完整性压力保护系统（HIPPS）及长输管线放空系统等对安全联锁回路有严格要求的场合。
防静电与防火一体化配置：可选配防静电装置，通过弹簧使阀瓣、阀杆与阀体间静电导通（电阻＜10Ω），防止静电积聚引发火灾爆炸。同时可选配符合API 607/API 6FA防火安全设计的阀门结构，在火灾等极端条件下，金属辅助密封件可在软密封烧毁后维持阀门基本截断功能，适用于可燃性及易燃易爆介质工况。
