1. 流道结构选型：

• L型三通球阀：球芯流道呈L形，能使相互垂直的两个通道连通，适用于管道中介质流向的切换（分配作用），是流向切换的基础配置。

• T型三通球阀：球芯流道呈T形，可使三个通道互相连通或使其中两个通道连通，起分流、合流或流向切换作用。适用于需要同时分流和合流的复杂工况。

2. 密封材质升级：

• 增强聚四氟乙烯（RPTFE） ：机械强度优于标准PTFE，密封性能更稳定，适用温度-40℃～+200℃。

• 对位聚苯（PPL） ：适用温度-20℃～+300℃，耐高温、耐磨、耐冷流变形，适用于高温导热油及热媒工况。

• PEEK（聚醚醚酮） ：适用温度-54℃～+260℃，具有优异的抗挤出性和低磨损率，适用于含固体颗粒流体或频繁开闭工况。

• 金属硬密封：密封面堆焊司太立合金或超音速喷涂碳化钨，适用温度-40℃～+550℃，硬度HRC38-70，耐磨耐冲刷，适用于高温高压及含硬颗粒介质工况。

3. 防爆与防火安全配置：

• 隔爆型（Ex d IIB T4 Gb / Ex d IIC T4 Gb） ：高强度铝合金或316L不锈钢壳体，壁厚符合IEC 60079-1标准。配套防爆接线盒、防爆电缆引入装置、防爆限位开关。

• 防火型（API 607 / API 6FA认证） ：全金属次级密封结构，在火灾工况下软密封烧毁后，球体与金属阀座之间仍可形成金属对金属的压紧密封，维持基本密封性能。

• 防静电装置（标配） ：球体与阀杆、阀杆与阀体之间设置不锈钢导电弹簧，确保静电荷有效导出，电阻值≤10Ω。

• 整机防静电接地配置：接地电阻≤10Ω，消除静电积聚引发的火花放电危险。

4. 驱动方式与执行器附件：

• 手动型（手柄/蜗轮） ：手柄带锁定装置，可加锁防止误操作；蜗轮传动配有开度指示盘和锁定装置，传动比10:1～40:1，适用于大口径或高扭矩工况。

• 气动型：双作用（通气开、通气关）或单作用（弹簧复位常闭/常开）。气动附件可选电磁阀（二位五通/二位三通，防爆线圈Ex d IIB T4 / Ex d IIC T4）、限位开关回讯器（无源触点信号输出或5-24V接近传感器输出）、空气过滤减压阀（过滤精度5μm）、气动三联件、手轮机构（气源故障时手动操作）、保位阀、电气定位器（接收4-20mA信号实现阀门开度连续精确调节，输出4-20mA阀位反馈信号，支持HART/Profibus通讯）。

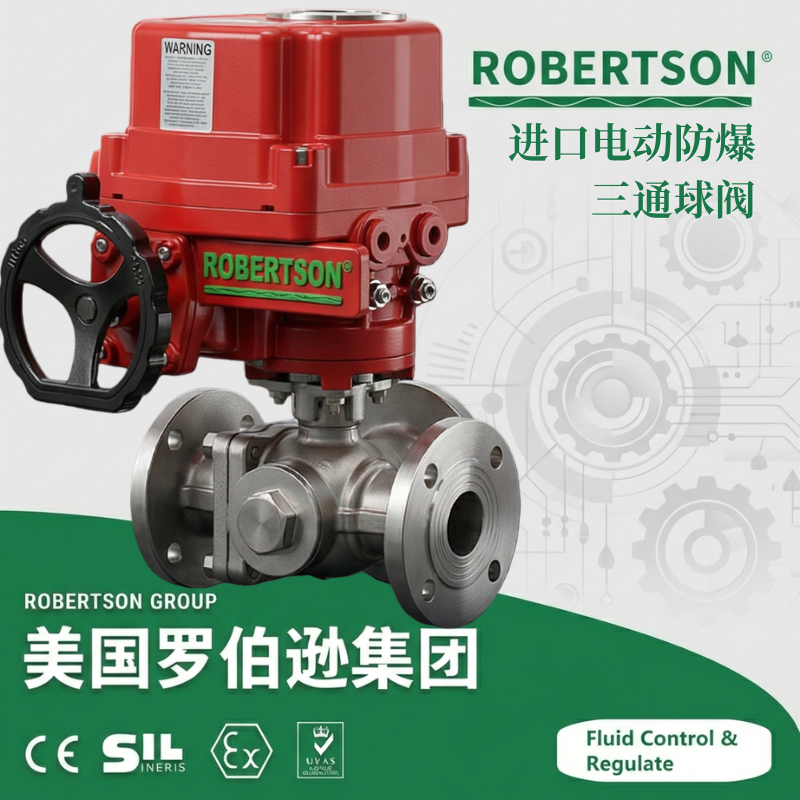

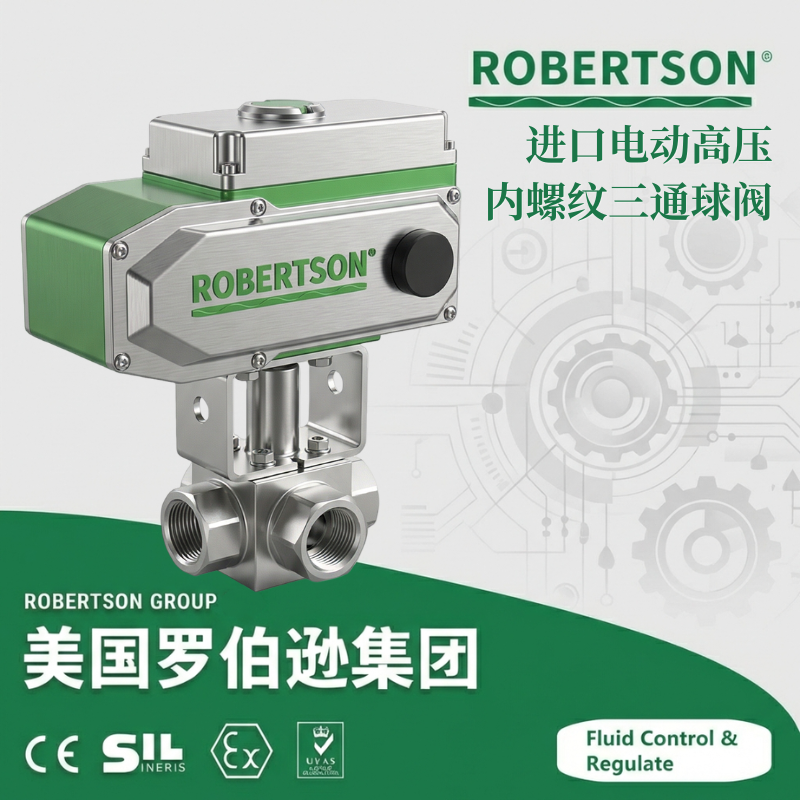

• 电动型：铝合金壳体电动执行器，一体化结构，电压AC 220V / AC 380V（标准）或AC 110V、DC 24V，防护等级IP65/IP67。支持开关型（两位式全开全关，无源触点信号反馈）或调节型（4-20mA信号，连续精确调节开度，输出4-20mA阀位反馈信号），内置过热保护、过载保护及电机堵转保护，支持现场总线通讯（RS485 Modbus RTU / Profibus DP / HART），标配机械离合手轮（断电应急操作）。

5. 防腐蚀表面处理与涂层：

• 不锈钢阀体：酸洗钝化处理（标准）、机械抛光或镜面抛光处理（卫生级配置）。

• 碳钢/铸铁阀体：环氧树脂粉末静电喷涂（漆膜厚度≥250μm），耐盐雾腐蚀性能优良，符合ANSI/AWWA C550标准。

6. 附件与安全配置：

• Y型篮式过滤器（不锈钢304/316L滤网，30-80目/英寸），安装于阀前管路上，防止铁锈、焊渣、杂质颗粒进入阀腔造成密封面划伤或球芯卡涩。

• 出口止回阀：当管路出口端压力可能大于进口端时，防止介质倒流和水锤冲击，确保切断可靠性。

• 弹性接头/波纹管补偿器：补偿管路热胀冷缩、减振降噪，防止管路应力传递至阀体。

• 防雨罩/防尘帽：户外及高尘环境适用，保护执行器免受雨水侵蚀和灰尘污染。

• 配对法兰及紧固件：金属缠绕垫片/PTFE垫片/柔性石墨垫片，双头螺栓及高强度螺母（A193-B8M）。

7. 特殊工况定制：

• 高温型（+300℃～+550℃工况） ：适用温度最高+550℃（耐热钢310S/Incoloy 800H阀体+金属硬密封+散热阀盖+柔性石墨填料）。

• 超低温型（-196℃深冷工况） ：适用温度最低-196℃（316L不锈钢阀体+PCTFE密封+加长阀杆结构），所有与低温介质接触的零部件在精加工前均进行-196℃液氮深冷处理，适用于LNG、液氧、液氮等深冷液化气体介质的管路切换。

• 耐强腐蚀型：全不锈钢316L或哈氏合金C-276过流部件+FKM/PTFE密封，pH范围扩展至0-14，适用于硫酸、盐酸、氢氟酸等强腐蚀性介质。

• 耐磨型（含颗粒介质专用） ：球芯及密封面超音速喷涂碳化钨涂层（硬度HRC≥70），适用于矿浆、煤粉、含砂介质等高磨损工况。

• 卫生级型（食品/制药专用） ：内表面电解抛光处理（Ra≤0.4μm），卡箍快装连接，密封材料符合FDA 21 CFR 177.2600及USP Class VI认证，可在线CIP清洗和SIP蒸汽灭菌，适用于食品、饮料、乳制品、制药及生物工程行业的高洁净无菌工艺管路。

• NACE抗硫型（酸性环境） ：符合NACE MR0175 / ISO 15156标准，适用于含H₂S酸性气田及油气处理系统。

• 船用型：提供中国船级社（CCS）、法国船级社（BV）、美国船级社（ABS）、英国劳氏船级社（LR）等国际权威船级社认证，防盐雾涂层。

• 高海拔型：按海拔3500m以上工况进行电动执行器功率修正（海拔每升高100m，空气密度降低，影响执行器散热，需适当降容使用），绝缘等级提升至H级。

8. 阀位反馈与智能监控系统：

• 限位开关（回讯器） ——无源触点信号输出（常开/常闭），反馈阀门开闭状态至PLC数字量输入模块。

• 接近传感器——输出5-24V直流开关量信号，抗干扰性能好，响应快。

• 4-20mA阀位反馈装置（调节型标配） ——输出模拟量阀位信号，与PLC/DCS系统集成实现精确位置反馈。

• 就地控制箱（不锈钢304箱体，户外防雨型）——带启停按钮、状态指示灯、紧急停车装置和手/自动切换开关。

• 全自动安全保护控制柜（集成过载、短路、缺相、泄漏、超温多重保护及远程通讯接口）。

• 浪涌保护器（SPD）和信号隔离器——保护执行器电子控制模块免受电网浪涌冲击，隔离反馈信号干扰，保障PLC模块稳定运行。

9. 电缆接线方式：接线座式（带端子盒）/引线式（三芯双护套电缆，标准长度1.5m）/插头式（电缆插座，快速插拔）/防爆铁罩引线式（防爆型号标准配置）。

10. 电源电压定制：

• 除标准AC 220V、AC 380V、DC 24V外，可根据用户需求定制AC 110V、AC 400V、AC 415V、AC 660V、DC 12V、DC 48V、DC 72V、DC 110V等特殊电压等级，以及50/60Hz双频率配置。

选型与服务提示：

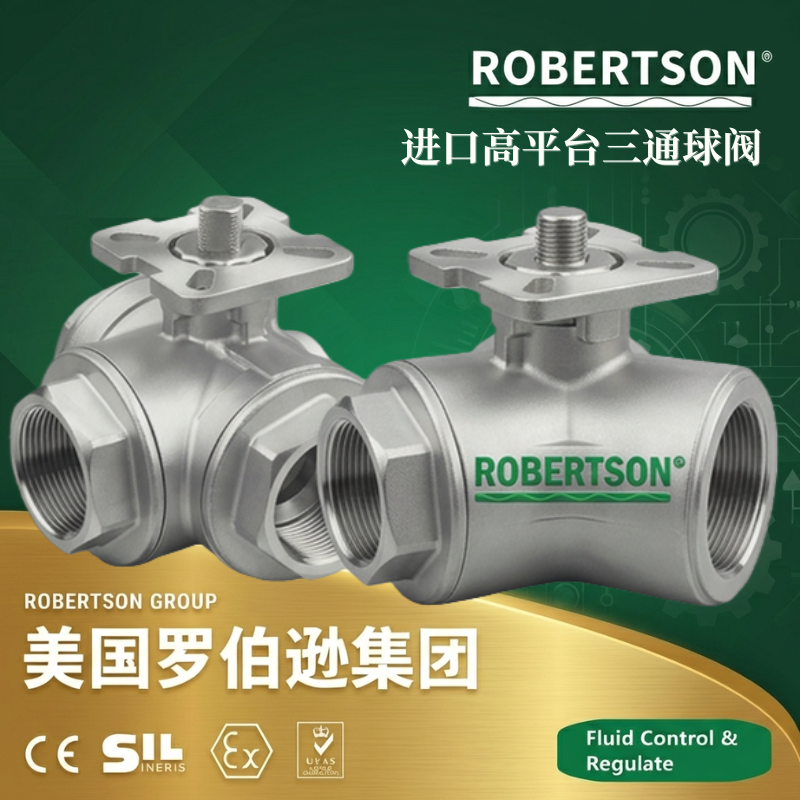

1. 高平台三通球阀为多通道阀门，安装时无严格方向限制，可根据工艺管线实际流向灵活布置。但在调试图中应确保流向与所选阀门类型（L型或T型）功能一致，避免造成切换失效。

2. 密封材料选型：输送温度超过180℃的介质时，必须选用PPL密封或金属硬密封配置。高温工况（≥250℃）首选金属硬密封+耐热阀体（耐热钢310S/Incoloy 800H）。选用不当密封材料会导致密封圈软化、老化加速，并引起严重泄漏事故。

3. 电动执行器的选配应根据阀门扭矩和开关频率确定。对于开关型阀门，执行器输出力矩应至少为阀门额定扭矩的1.2倍；对于调节型阀门，执行器输出力矩应至少为阀门额定扭矩的1.5倍，以保证在各种工况下的稳定调节精度和响应速度。

4. 防爆型电动三通球阀在Zone 1/Zone 2危险区域安装时，必须使用防爆电缆引入装置（Ex d或Ex e认证），电缆外径须匹配密封圈规格（公差±0.5mm），整机接地电阻≤10Ω，严禁带电开盖操作。电源线屏蔽层接地、控制线分开布线，避免信号干扰。

5. 三通球阀的流向切换功能依赖于球芯旋转到位。L型球芯为90°旋转可分配流向，T型球芯为90°或180°旋转。调试时应确认执行器旋转角度与阀芯类型匹配，避免中间位置停留造成不同管路介质相互串流。

6. 长期存放时阀门应置于干燥通风室内，避免露天日晒雨淋，防止电子元件受潮老化和密封件变质。存放期间球体应处于微启状态（稍开一点），避免密封面长期受压发生永久变形。存储环境相对湿度≤85%，严禁与腐蚀性化学品共室存放。

7. 三片式高平台三通球阀在维修时无需从管路中拆卸整个阀体，仅需拆下螺栓即可取出中间阀体进行在线维护，大幅缩短维护停机时间，降低维修成本。建议每6个月检查一次球体密封面状态和填料磨损情况。

8. 选型时应提供详细工况参数——介质具体类型（成分、温度、浓度、腐蚀性等级、含固量）、阀门功能（分流/合流/流向切换）、控制方式（开关型/调节型/总线型）、连接形式（法兰/螺纹/对焊）、防爆等级要求、电源电压、安装环境条件（户外/室内/防爆等级/海拔高度/温度范围），由厂家协助完成阀体材质、密封材料和执行器配置的最优匹配方案。对于重要场合，建议提供三维数模进行干涉检查，确保阀体安装空间无干涉。
