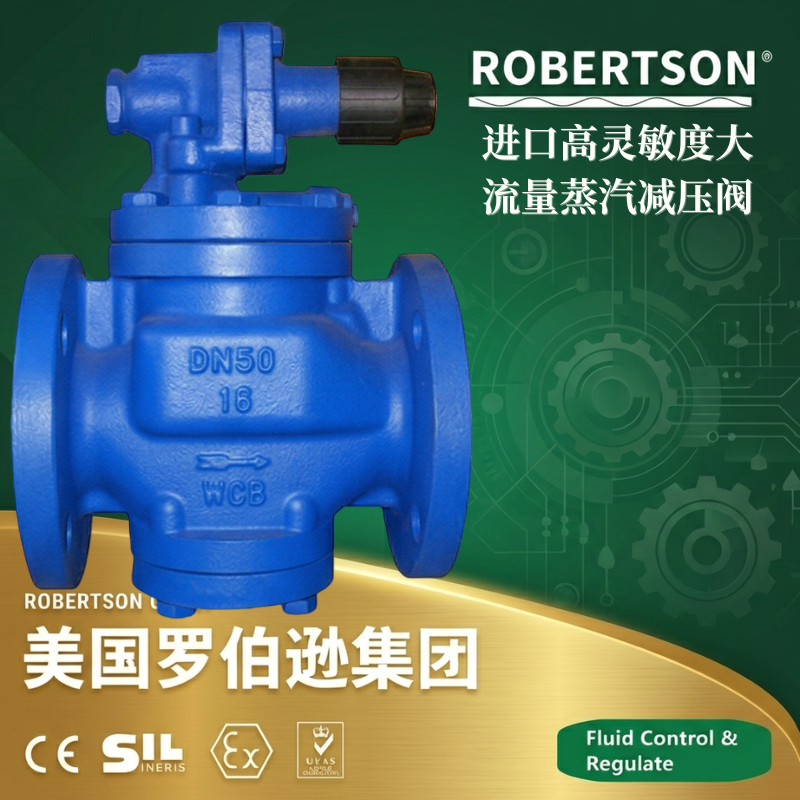

美国罗伯逊（ROBERTSON）进口高灵敏度大流量蒸汽减压阀是一款专为蒸汽管路中大流量、宽流量变化及进口压力剧烈波动工况而设计的高性能自力式减压装置。该产品在先导活塞式减压阀成熟结构基础上进行了多项技术升级——大幅增加了活塞敏感元件的作用面积、优化了导阀与主阀的流线型分布、改进了密封面结构型式，使其在应对上游压力突变、下游用汽量剧烈起伏时，仍能将出口压力偏差控制在极低的水平，是保障工业生产用汽设备安全、高效、平稳运行的可靠保障。 产品由先导阀和主阀两大模块组成。其中，导阀部分集成了大面积膜片和高精度调节弹簧，能够以极高的灵敏度持续感知出口压力的微小变化；主阀部分采用大通径流道及活塞式驱动结构，一经导阀指令驱动即可平稳、快速地改变节流截面，从容应对大流量的冲击。这种“先导预调+主阀大排量”的双重控制机制，使其在食品加工、医药生产、化工反应、印染定型、集中供热、电厂辅汽及轮胎硫化等场景中表现卓越。 阀体及主要内件根据压力等级可选用WCB铸钢、WC6/WC9铬钼钢或不锈钢等材料，关键密封副表面堆焊司太立硬质合金，显著延长了产品在长期高压差、高温冲刷下的使用寿命。全系列产品公称通径覆盖DN15至DN500，公称压力覆盖PN1.6至PN16.0MPa，出口压力范围可低至0.04MPa，是工业蒸汽系统减压稳压的核心控制元件。
超大活塞面积设计，灵敏度量级提升：产品较普通减压阀加大了活塞的有效作用面积，从而对出口压力变化产生更强的驱动力。即使管路压力出现极小幅度的波动，活塞也能迅速作出响应，驱动主阀瓣进行节流调节，大幅降低因上游压力变化、下游用汽负荷波动所引起的压力偏差。
先导预反馈＋主阀大通道双重联动，大流量平稳控制：导阀膜片与高精度调节弹簧实时感知出口压力，指令导阀启闭；导阀动作驱动活塞运动，进而调节主阀的节流过流面积。主阀流道经流线型优化设计，同时大幅增加了过流面积，使得在同等压差下能通过更大的蒸汽流量，彻底解决大流量工况下常规减压阀“小马拉大车”的气堵、振动或压力失控问题。
全锻造/精密铸造阀体，宽参数覆盖：产品提供从PN1.6～PN16.0MPa（Class150～Class900）多个压力等级，法兰通径覆盖DN15～DN500，适用温度最高可达450℃。阀体材质可根据介质温度及腐蚀性等级选配WCB铸钢、WC6/WC9铬钼钢、CF8/304不锈钢及CF8M/316不锈钢等，是城建、化工、冶金、石油、制药、食品、饮料、环保等行业蒸汽管路的优选设备。
多重密封与逸散控制技术，长寿命低维护：密封面结构经过重新设计，阀座及阀瓣关键部位堆焊司太立硬质合金（Stellite 6/12），显著提升了产品在长期高压差、高温冲刷工况下的耐磨性与抗擦伤能力。阀杆填料采用低泄漏柔性石墨，满足ISO 15848-1低逸散性标准，有效降低VOCs逸散排放。
低噪音抗振设计，运行环境友好：通过对阀体内部流道进行流线型优化设计，消除了高速蒸汽通过狭窄节流区域时产生的涡流及啸叫，显著降低了阀门在工作过程中产生的噪音与机械振动。
全启式／微启式结构可选，大流量泄放无忧：产品可根据实际泄放量要求，提供全启式或微启式两种开启结构，有效避免因选型不当造成的压力超标或频跳。主密封面设有抗冲击自对准结构，保证阀瓣每次复位都能精确回座至最佳密封位置。
| 参数项目 | 数值 / 范围 |
|---|---|
| 产品型号系列 | YG43H/Y、YGa43H/Y、YG13H/Y、YD13H/Y、RBS-PRS系列 |
| 公称通径 | DN15 — DN500（1/2″ — 20″） |
| 公称压力（国标） | PN1.6、2.5、4.0、6.4、10.0、16.0 MPa（PN16 — PN160） |
| 公称压力（美标） | Class150、300、600、900 |
| 壳体试验压力 | 1.5 × 公称压力 |
| 密封试验压力 | 1.1 × 公称压力 |
| 最高进口压力 | 1.6 — 16.0 MPa（对应公称压力等级） |
| 出口压力调节范围（PN1.6） | 0.04 — 1.0 MPa |
| 出口压力调节范围（PN2.5） | 0.05 — 1.6 MPa |
| 出口压力调节范围（PN4.0） | 0.08 — 2.5 MPa |
| 出口压力调节范围（PN6.4） | 0.2 — 3.5 MPa |
| 出口压力调节范围（PN10.0） | 0.5 — 3.5 MPa |
| 出口压力调节范围（PN16.0） | 0.5 — 4.5 MPa |
| 最小工作压差（PN1.6/2.5） | 0.05 — 0.07 MPa |
| 最小工作压差（PN4.0/6.4） | 0.15 — 0.4 MPa |
| 最小工作压差（PN10.0/16.0） | 0.5 — 0.8 MPa |
| 适用介质 | 饱和蒸汽、过热蒸汽 |
| 适用介质温度 | 0℃ — +350℃（标准型）；最高可达+450℃（高温型） |
| 阀体材质 | 铸钢 WCB；铬钼钢 WC6/WC9；不锈钢 CF8/304、CF8M/316 |
| 阀座/阀瓣材质 | 2Cr13 / 不锈钢，密封面堆焊司太立硬质合金（Stellite 6/12） |
| 活塞/缸套材质 | 铝铁青铜 |
| 膜片材质 | 1Cr18Ni9不锈钢 / PH15-7Mo不锈钢 |
| 活塞环材质 | 合金铸铁 / 对位聚苯（PPL） |
| 主阀弹簧材质 | 50CrVA |
| 导阀主弹簧材质 | 50CrVA |
| 调节弹簧材质 | 60Si2Mn |
| 连接方式 | 法兰连接（RF突面密封面）/ 内螺纹（NPT/BSP/G，小口径）/ 焊接（BW/SW） |
| 法兰标准 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN、JIS |
| 结构长度标准 | GB/T 12221、ASME B16.10 |
| 设计制造标准 | GB/T 12244、GB/T 12246、ASME B16.34 |
| 试验检验标准 | GB/T 13927、API 598、GB/T 12245（压力整定与渗漏量） |
| 低逸散排放标准（选配） | ISO 15848-1（Class BH）、TA-Luft |
| 驱动方式 | 自力式（介质自身压力驱动） |
| 环境温度 | -30℃ ～ +60℃ |
结构型式选型：
法兰式（YG43H/Y型） ：标准配置，两端法兰连接（RF突面密封面/MFM凹凸面密封面/TG榫槽面密封面），法兰标准可按GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN、JIS等多种标准定制，适用于DN≥50及中高压管路。
内螺纹式（YG13H/Y型） ：两端为内螺纹连接（NPT美标锥管螺纹/BSP英标管螺纹/G圆柱管螺纹），适用于DN15～DN50小口径快速安装。
内螺纹连接式（YD13H/Y型） ：适用于DN15～DN50小口径快速安装，空间紧凑。
材质升级：
阀体材质：WCB铸钢（标准，适用温度-29℃～+425℃）/ 铬钼钢WC6/WC9（适用温度-29℃～+570℃，抗高温蠕变性能优异，适用于高温蒸汽及高温导热油系统）/ 不锈钢CF8/304（适用弱酸弱碱及一般腐蚀性介质）/ 不锈钢CF8M/316（含钼元素，耐氯化物点蚀及缝隙腐蚀性能显著增强，适用海水、含氯盐溶液工况）。
活塞环材质可选用高温级对位聚苯（PPL），提高耐磨性和密封寿命。
密封与低逸散配置：
填料密封采用低泄漏柔性石墨圈，配合活载填料系统（碟形弹簧持续压紧填料），自动补偿磨损和热胀冷缩，确保长期密封可靠性。
阀杆密封处满足ISO 15848-1低逸散性标准（Class BH）及TA-Luft空气清洁认证，有效控制VOCs逸散排放，满足环保法规对挥发性有机物的严格管控要求。
波纹管密封型选配：采用双层不锈钢波纹管与填料双重密封结构，将介质与大气完全隔离，实现绝对零泄漏，适用于剧毒、易燃易爆或贵重介质工况。
附件配置：
入口Y型篮式过滤器（不锈钢304/316L滤网，30-80目/英寸）：安装于减压阀前管路上，防止铁锈、焊渣、杂质颗粒进入活塞与缸套间隙造成卡涩或密封失效，延长阀门使用寿命。
压力表接口及耐震压力表：减压阀前后应设置压力表，实时监测减压阀进口和出口压力，监察减压阀的减压效果和工作情况。
切断阀（闸阀/蝶阀）及出口止回阀：减压阀前后应设置切断阀，以便检修时切断蒸汽管路；出口设置止回阀可防止停汽时介质倒流及水锤冲击。
安全阀：减压阀出口侧应设置安全阀，整定压力高于减压阀出口设定压力但低于设备最大允许工作压力。安全阀与减压阀之间不应安装任何隔断阀。
弹性接头/波纹管补偿器：补偿管路热胀冷缩、减振降噪，防止管路应力传递至阀体。
蒸汽疏水阀：蒸汽主管在减压阀前应设置疏水阀，防止冷凝水积聚带入阀腔造成活塞卡滞或密封面损伤。
并联双阀组（一用一备）：在需要连续供汽且不允许停产的工艺系统中，减压阀组宜设计为两组同径并联，其中一组工作、一组备用，以便检修更换时不影响供汽。
特殊工况定制：
高温型（+450℃～+570℃工况） ：适用温度最高+570℃（铬钼钢WC6/WC9阀体+金属硬密封+散热阀盖+柔性石墨填料），适用于高温蒸汽、高温导热油及热媒系统。
电站专用型：适用压力PN16.0MPa及以上，满足高压减温减压装置及电站辅汽系统的严苛要求。
NACE抗硫型（酸性环境） ：符合NACE MR0175 / ISO 15156标准，适用于含H₂S酸性气田及炼化系统蒸汽管路。
船用型：提供中国船级社（CCS）、法国船级社（BV）、美国船级社（ABS）、英国劳氏船级社（LR）等国际权威船级社认证，适用于船舶蒸汽系统及海洋平台管路。
防腐蚀表面处理与涂层：
不锈钢阀体：酸洗钝化处理（标准）。
碳钢阀体：环氧树脂粉末静电喷涂（漆膜厚度≥250μm），耐盐雾腐蚀性能优良，符合ANSI/AWWA C550标准。
测试与证书：
出厂性能试验报告（密封性试验1.1×PN、壳体强度试验1.5×PN、出口压力调节范围测试、最小工作压差测试）。
压力特性偏差及流量特性偏差测试报告（符合GB/T 12246-1989标准）。
渗漏量测试报告（符合GB/T 12245-1989标准）。
低逸散泄漏型式试验报告（ISO 15848-1 Class BH）。
第三方型式试验报告。
EN 10204 3.1/3.2材质证明书（可溯源至炉批号）。
ISO 9001质量管理体系认证。
产品合格证及可追溯标识（每台产品附独立序列号及不锈钢永久铭牌，含型号、公称通径、公称压力、出口压力调节范围等关键参数）。
安装操作维护手册（含减压阀安装方向要求——流向与阀体箭头一致、过滤器清洗周期、旁通管路操作规程、压力表定期校验方法及常见故障代码表）。
选型与服务提示：
阀门方向性：减压阀具有严格的方向性，安装时应注意介质的流向必须与阀体上箭头所示方向一致，切不可反装，否则会导致出口侧压力无法建立或阀门无法关闭。减压阀必须水平安装，阀盖朝上，与管道同轴。
密封材料选型：输送温度超过350℃的介质时，应选用高温型配置（铬钼钢阀体+金属硬密封+柔性石墨填料）。蒸汽中含有杂质或冷凝水较多时，应选用带过滤器的型号并正确安装汽水分离器。
最小工作压差要求：减压阀需要在一定的压差下才能稳定工作。高灵敏度蒸汽减压阀的最小压差随压力等级不同而有所差异，PN1.6/2.5级最小压差0.05-0.07MPa，PN4.0/6.4级最小压差0.15-0.4MPa，PN10.0/16.0级最小压差0.5-0.8MPa。选型时须确认系统的最小压差大于阀门的最小工作压差要求，否则阀门将无法正常开启和稳定调节。
安全阀配置：减压阀出口侧必须配备安全阀，且安全阀整定压力应高于减压阀出口设定压力但低于设备最大允许工作压力。减压阀与安全阀之间不应安装任何隔断阀，以保证超压时泄放通道畅通。
过滤器清洗周期：减压阀前必须安装Y型过滤器，建议每3-6个月清洗一次滤网（具体视蒸汽品质而定）。当过滤器前后压差超过0.1MPa时，应及时清洗，防止堵塞导致减压阀进口压力下降、控制失灵或活塞卡涩。
旁通管路配置：在减压阀前、后应设置旁通管路（旁通截止阀），以便在减压阀出现故障检修时，通过旁通阀维持下游管线不间断供汽，不影响连续生产。旁通管路的管径应与减压阀进出口管径相同或接近。
疏水阀配置：蒸汽主管在减压阀前应设置疏水阀，定期排放冷凝水，防止冷凝水积聚带入减压阀腔，造成活塞卡滞、密封面损伤或控制失灵。建议在减压阀前安装汽水分离器，进一步保证进入减压阀的蒸汽品质。
压力表监测：减压阀前后应设置压力表，直接用于观察减压阀前后压力的变化，监察减压阀的减压效果和工作情况。建议选用耐震蒸汽压力表，量程为正常工作压力的1.5-2倍。
选型参数确认：选型时应提供详细工况参数——蒸汽类型（饱和蒸汽/过热蒸汽）、蒸汽温度（最高和最低值）、进口压力范围（最大、最小、正常）、所需出口压力值、设计流量（最小/正常/最大）、管路口径及连接形式（法兰/螺纹）、环境条件（户外/室内/海拔高度）。由厂家协助确定公称通径、压力等级和出口压力调节范围的最佳匹配方案。当系统用汽负荷波动较大或蒸汽品质较差时，建议选用带过滤器汽水分离器的一体化减压阀组配置。
