• 结构型式选型：

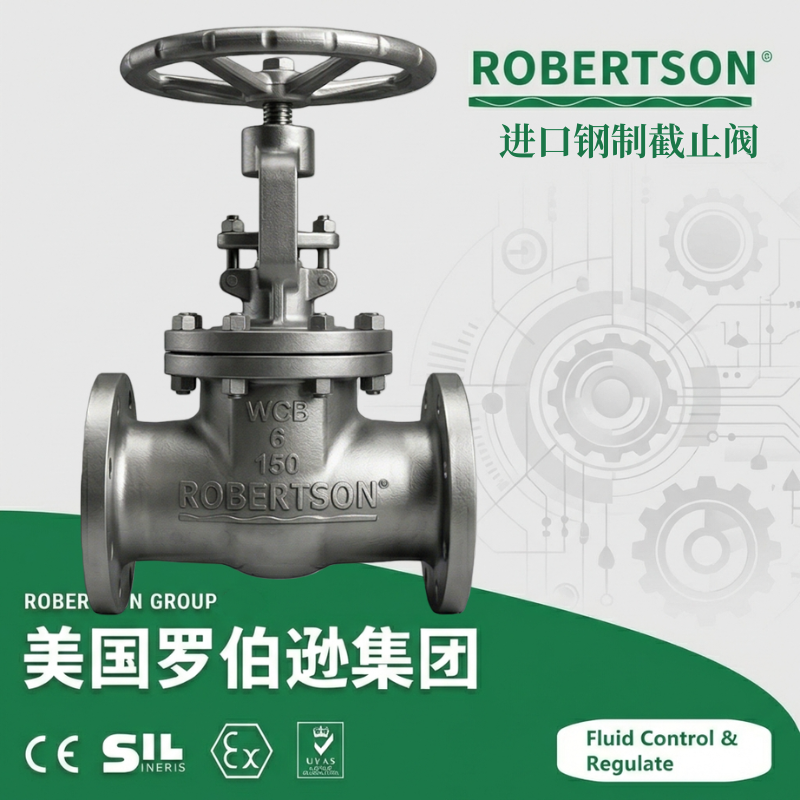

  • 直通式（J41型）：阀体进出口呈180°直线型，流道为S形弯曲路径，外形规整、结构紧凑、通用性强，适用于常规管线截断控制。

  • 直流式（J45/Y型）：流道设计呈55°夹角，流线型通道阻力降仅为直通式截止阀的1/3至1/2，启闭操作力更小，适用于高粘度、含颗粒介质及对压力降有严格控制的管路。

  • 角式（J44型）：阀体进出口呈90°直角，适用于管路拐弯处需要安装阀门的场合，可节省一个弯头，且具备更好的排污性能，适用于高压、高粘度及经常需要冲洗的管路。

  • 波纹管密封截止阀（选配）：阀杆处采用双层不锈钢波纹管与填料双重密封结构，将介质与大气完全隔离，实现绝对零泄漏，适用于剧毒、易燃易爆、贵重或强腐蚀性介质工况。

• 阀体材质升级：

  • 铸钢WCB型：经济通用型，适用温度-29℃～+425℃，适用于水、蒸汽、油品等常规介质，是电站给水系统及一般工业管路的常规配置。

  • 铬钼钢WC6/WC9型：适用温度-29℃～+600℃，抗高温蠕变性能优异，适用于高温蒸汽、过热蒸汽及高温导热油系统。

  • 不锈钢304/316/316L型（CF8/CF8M/CF3M） ：含钼元素，耐氯化物点蚀及缝隙腐蚀性能显著增强，适用于海水、含氯盐溶液及强腐蚀性介质工况，适用温度-196℃～+550℃。

  • 双相不锈钢2205/2507型：含高浓度氯离子、硫化物等强腐蚀环境，兼具高强度与耐应力腐蚀开裂性能，适用于海洋平台及高腐蚀性化工介质。

  • 锻钢A105型：适用温度-29℃～+425℃，经济通用型，适用于水、蒸汽、油品等常规介质，通径DN15～DN80。

  • 哈氏合金C-276型：极端腐蚀性介质，适用于湿氯气、次氯酸盐、氯化盐溶液及强酸混酸工况。

• 密封面硬化与材质升级：

  • 司太立硬质合金堆焊（Stellite 6/12） ：标准配置，硬度HRC38-45，耐磨耐高温，耐冲击。

  • 铁基合金堆焊：适用中低温、高磨损工况，性价比高。

  • 13Cr不锈钢：适用于常规蒸汽、油品工况。

  • 聚四氟乙烯（PTFE）：适用温度-40℃～+150℃，耐强酸强碱，零泄漏，适用于强腐蚀性介质及有气密性要求的场合。

• 阀杆运动形式选型：

  • 明杆支架式（OS&Y，标配） ：手轮固定在阀杆顶端，旋转手轮带动阀杆升降（手轮不升降），阀杆螺纹与介质隔离，开启时阀杆上升，开度状态一目了然，适用于大多数工业截止阀工况。

  • 暗杆旋转式：阀杆螺母镶嵌在阀体或阀盖上，旋转手轮时阀杆旋转带动阀瓣升降（阀杆与手轮共同旋转，阀杆不升降），空间占用小，适用于空间紧凑或防腐要求高的场合。

• 阀瓣型式选型：

  • 平面密封阀瓣：标准配置，适用于常规截断工况，密封可靠。

  • 锥面密封阀瓣：密封性能更优，适用于高压差工况，关闭时具有自对中特性。

  • 节流型阀瓣（针型）：可线性调节流量，适用于需要精确控制流量的场合。

  • 球型阀瓣：密封副为球面接触，密封寿命长，适用于频繁启闭工况。

• 阀盖连接结构选型：

  • 螺栓连接阀盖（通用标准型）：适用于中低压等级PN16～PN160及Class150～Class900间的常规工艺管道，拆卸检修方便。

  • 压力自紧密封阀盖：高压及超高压专用结构，适用于Class1500～Class2500及PN160～PN420工况，介质压力越高密封越可靠。

  • 焊接式阀盖：阀体与阀盖螺纹连接后全焊密封，适用于有毒有害及易燃易爆介质管线，达到永久无外漏。

• 驱动方式与执行器附件：

  • 手动型（手轮） ：撞击式手轮可选（高压型标配），利用撞击锤的冲击力克服阀门开启瞬间的高压差初始力矩，有效减少操作力，适用于高压差工况。

  • 电动型：DZW系列多回转电动执行器，电压AC 380V / 50Hz（三相，标准）或AC 220V、DC 24V，支持开关型（两位式全开全关，无源触点信号反馈）或调节型（4-20mA信号，输出阀位反馈信号，支持HART/Profibus通讯），内置过热保护、过载保护及电机堵转保护，标配机械离合手轮（断电应急操作）。

  • 伞齿轮传动型：适用于大口径或高扭矩工况，配有开度指示盘和锁定装置，操作省力。

  • 气动型：双作用（通气开、通气关）或单作用（弹簧复位常闭/常开）。气动附件可选电磁阀（二位五通/二位三通，防爆线圈Ex d IIB T4 / Ex d IIC T4）、限位开关回讯器（无源触点信号输出或5-24V接近传感器输出）、空气过滤减压阀（过滤精度5μm）、气动三联件、手轮机构（气源故障时手动操作）、电气定位器（接收4-20mA信号实现阀门开度连续精确调节，输出4-20mA阀位反馈信号）。

  • 防爆执行器：防爆等级Ex d IIB T4 Gb / Ex d IIC T4 Gb（ATEX / IECEx防爆认证），适用于Zone 1/Zone 2危险区域（石油化工、天然气处理等易燃易爆环境），配套防爆接线盒、防爆电缆引入装置及防爆限位开关。

• 防爆配置：

  • 防爆等级：Ex d IIB T4 Gb / Ex d IIC T4 Gb（ATEX / IECEx防爆认证），适用于Zone 1/Zone 2危险区域。

  • 防爆结构：隔爆型高强度铝合金或316L不锈钢壳体，壁厚符合IEC 60079-1标准。

  • 配套防爆接线盒、防爆电缆引入装置、防爆限位开关。

  • 整机防静电接地配置（接地电阻≤10Ω），消除静电积聚引发的火花放电危险。

• 防火安全配置：

  • 防火型（API 607 / API 6FA认证）：全金属次级密封结构，在火灾工况下软密封烧毁后，阀瓣与金属阀座之间仍可形成金属对金属的压紧密封，维持基本密封性能，有效防止介质大量泄漏蔓延火灾。

  • 防静电装置：阀杆与阀体之间设置导电通路，消除静电积聚引发的火花放电危险，符合API 608防静电标准。

• 低逸散排放配置：

  • 填料密封采用低泄漏柔性石墨圈，配合活载填料系统（碟形弹簧持续压紧填料），自动补偿磨损和热胀冷缩，确保长期密封可靠性。

  • 阀杆密封处满足ISO 15848-1低逸散性标准（Class BH）及TA-Luft空气清洁认证，有效控制VOCs逸散排放，满足环保法规对挥发性有机物的严格管控要求。

• 附件与智能监控系统：

  • 就地控制箱（不锈钢304箱体，户外防雨型，带启停按钮、状态指示灯、紧急停车装置和手/自动切换开关）。

  • 全自动安全保护控制柜（集成过载、短路、缺相、泄漏、超温多重保护及远程通讯接口RS485 Modbus RTU / Profibus DP / HART）。

  • 限位开关/接近传感器（阀门开闭状态反馈：无源触点信号或5-24V直流开关量输出）。

  • 4-20mA阀位反馈装置（输出模拟量阀位信号，用于DCS系统集成）。

  • 防凝露加热器（PTC型）——适用于高湿度环境，停机状态下自动加热驱潮，防止执行器内部电子元件受潮短路。

  • 浪涌保护器（SPD）和信号隔离器——保护执行器电子控制模块免受电网浪涌冲击，隔离反馈信号干扰。

  • Y型篮式过滤器（不锈钢304/316L滤网，30-80目/英寸），安装于阀前管路上，防止铁锈、焊渣等杂质进入阀腔。

  • 弹性接头/波纹管补偿器：补偿管路热胀冷缩、减振降噪，防止管路应力传递至阀体。

  • 配对法兰及紧固件（金属缠绕垫片/PTFE垫片/柔性石墨垫片），双头螺栓及高强度螺母（A193-B8M）。

• 特殊工况定制：

  • 超高温型（+600℃～+800℃工况） ：适用温度最高+800℃（耐热钢310S/Incoloy 800H阀体+金属硬密封+散热阀盖+柔性石墨填料），适用于过热蒸汽、导热油、熔盐系统及高温烟气管道。

  • 超低温型（-196℃深冷工况） ：316L不锈钢阀体+PCTFE密封+加长阀杆结构，所有与低温介质接触的零部件在精加工前均进行-196℃液氮深冷处理，适用于LNG、液氧、液氮等深冷液化气体介质的管路切断及低温储罐控制。

  • 耐强腐蚀型：全不锈钢316L或哈氏合金C-276过流部件+PTFE密封+哈氏合金紧固件，pH范围扩展至0-14，适用于硫酸、盐酸、氢氟酸等强腐蚀性介质。

  • 耐磨型（含颗粒介质专用） ：阀瓣及密封面超音速喷涂碳化钨涂层（硬度HRC≥70），适用于矿浆、煤粉、含砂介质等高磨损工况。

  • 真空专用型（真空度≤1.33×10⁻⁴Pa） ：波纹管密封结构+金属硬密封+特殊结构设计，适用于高真空系统及抽真空工况。

  • 高纯度/半导体级：电子级不锈钢316L电抛光内表面（Ra≤0.2μm），洁净装配无颗粒污染，全氟橡胶FFKM密封圈，适用于半导体、LCD、光伏制程中的高纯度化学品及超高纯气体（氮气、氩气、氦气）的零金属离子污染输送。

  • 氧气/氢气专用型（禁油脱脂型） ：整机进行严格脱脂清洁处理（API RP 1110标准），无油无脂清洁，配合不锈钢阀体及防静电配置，适用于液氧、高压氧气、氢气等富氧环境或易燃易爆气体的安全输送。

  • NACE抗硫型（酸性环境） ：符合NACE MR0175 / ISO 15156标准，适用于含H₂S酸性气田及油气处理系统，阀体及内件材料满足抗硫化物应力腐蚀开裂（SSC）要求。

  • 船用型：提供中国船级社（CCS）、法国船级社（BV）、美国船级社（ABS）、英国劳氏船级社（LR）等国际权威船级社认证，防盐雾涂层（NORSOK M-501标准），适用于船舶高压蒸汽系统、压载水处理系统及海洋平台腐蚀性介质管路。

  • 高海拔型：按海拔3500m以上工况进行电动执行器功率修正（海拔每升高100m，空气密度降低，影响执行器散热，需适当降容使用），绝缘等级提升至H级，适用于高原地区电站、空分装置及高压输送系统。

• 防腐蚀表面处理与涂层：

  • 碳钢阀体：环氧树脂粉末静电喷涂（漆膜厚度≥250μm），耐盐雾腐蚀性能优良，符合ANSI/AWWA C550标准。

  • 不锈钢阀体：酸洗钝化处理（标准）、机械抛光或镜面抛光处理（卫生级配置）。

• 测试与证书：

  • 出厂性能试验报告（密封性试验1.1×PN、壳体强度试验1.5×PN、低气压密封测试、全行程启闭时间、动作寿命≥5万次）。

  • 上密封座密封性能测试报告（阀门全开时上密封结构试验）。

  • 密封面硬度及堆焊层厚度检测报告（堆焊层≥1.6mm，硬度HRC38-45）。

  • 电动执行器综合精度及扭力校验报告。

  • 低逸散泄漏型式试验报告（ISO 15848-1 Class BH）。

  • 低温性能型式试验报告（-196℃液氮浸泡状态带压启闭循环测试）。

  • 防火试验报告（API 607 / API 6FA，防火型配置）。

  • 防静电电阻检测报告（电阻值≤10Ω）。

  • 无损检测报告（射线检测RT、渗透检测PT、超声波检测UT关键焊缝）。

  • 第三方见证型式试验报告。

  • EN 10204 3.1/3.2材质证明书（可溯源至炉批号，含铸钢/不锈钢/铬钼钢材质成分分析表及机械性能报告）。

  • NACE MR0175 / ISO 15156酸性环境符合性声明。

  • ATEX / IECEx防爆认证证书。

  • ISO 15848-1低逸散排放认证证书。

  • 船级社认证证书（CCS / BV / ABS / LR等，船用型）。

  • TS特种设备制造许可证（A级）。

  • API 6D / API 602产品认证。

  • ISO 9001质量管理体系认证。

  • 产品合格证及可追溯标识（每台产品附独立序列号及不锈钢永久铭牌，含型号、公称通径、公称压力、材料、防爆等级、电机功率等关键参数）。

  • 安装操作维护手册（含阀门安装方向要求——介质流向由阀瓣下方流入、明杆支架式（OS&Y）结构使用及维护说明、填料压盖定期紧固要求、密封件更换周期及常见故障代码表）。

重要提示：

1. 阀门方向性：钢制截止阀具有严格的方向性，安装时应注意介质的流向必须与阀体上箭头所示方向一致（介质由阀瓣下方流入），流向装反会严重影响密封性能，甚至导致阀门无法正常关闭。近年来从自密封阀门出现后，介质流向改由阀瓣上方进入阀腔，在介质压力作用下，关阀门的力减小，阀杆直径可相应减少，同时密封更严密。

2. 全开/全关专用：截止阀仅适用于全开或全关状态，不能作为调节阀使用，严禁长时间停留在中间开度作节流调节，否则将严重损伤密封面并导致泄漏。若工艺系统需调节流量，必须选配调节型截止阀（节流型阀瓣或针型阀芯）。截止阀开启时，阀瓣的开启高度为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。

3. 高温高压工况材料确认：输送介质温度超过425℃时，严禁使用碳钢阀体（WCB），必须选用铬钼钢WC6/WC9或耐热钢F91/F92等级别材料。温度超过540℃时，必须选用高温合金钢（12Cr1MoV、20CrMoV或F91/F92）并确认密封副堆焊合金耐热等级与介质最高温度匹配。选用不当材料会导致高温下材料蠕变失效，并引起严重安全事故。

4. 焊接连接的正确性：焊接式钢制截止阀（J61Y型）的安装必须由具有相应资质的焊工严格按ASME B31.3等管道焊接规范施焊。对焊连接时，焊接端坡口应符合ASME B16.25标准。严禁在已安装阀门的管路上进行焊接作业，焊接高温会严重破坏密封副和填料密封性能。

5. 电动执行器的选配与调试：电动执行器的选配应根据阀门扭矩和开关频率确定。对于电动截止阀，执行器输出力矩应至少为阀门额定扭矩的1.5倍，且应配置转矩控制和行程控制双重保护机构。电动装置须配有手动/电动自动切换机构，便于电源故障时进行手动应急操作。

6. 防爆安装接地要求：防爆型电动钢制截止阀在Zone 1/Zone 2危险区域安装时，必须使用防爆电缆引入装置（Ex d或Ex e认证），电缆外径须匹配密封圈规格（公差±0.5mm），整机接地电阻≤10Ω，严禁带电开盖操作。电源线屏蔽层接地、控制线分开布线，避免信号干扰。

7. 填料维护与防漏措施：截止阀阀杆作直线升降运动，填料处的磨损是长期运行的薄弱环节。选用柔性石墨填料，配合活载填料系统可实现长期免维护，但建议每6-12个月检查一次压盖螺栓预紧力，对微量渗漏及时调整或补充填料，防止发生外漏和逸散排放。

8. 管路清洗要求：阀门安装前，应彻底清除管道内部的铁锈、焊渣、泥沙等异物，建议进行管路酸洗钝化或高压蒸汽吹扫处理，防止杂质进入阀腔损伤密封面、划伤阀杆或导致波纹管组件损坏。

9. 倒密封与在线维护：截止阀设有上密封结构，阀门全开时上密封结构将起到额外的密封作用，具有行程定位和抗振功能，更换填料时可在不停机情况下进行，不影响系统正常运行。

10. 选型参数确认：选型时应提供详细工况参数——介质具体类型（蒸汽、导热油、有毒介质、腐蚀性流体等）、工作温度（最高和最低值）、工作压力、管线连接形式（法兰/对焊/承插焊）、驱动方式（手动/电动/气动）及环境条件（户外、防爆等级、海拔高度等），由厂家协助完成材质、密封结构和执行器配置的最优匹配方案，并对高温、深冷工况进行材料性能验算，确保阀门满足项目安全与性能要求。
