1. 结构型式选型：

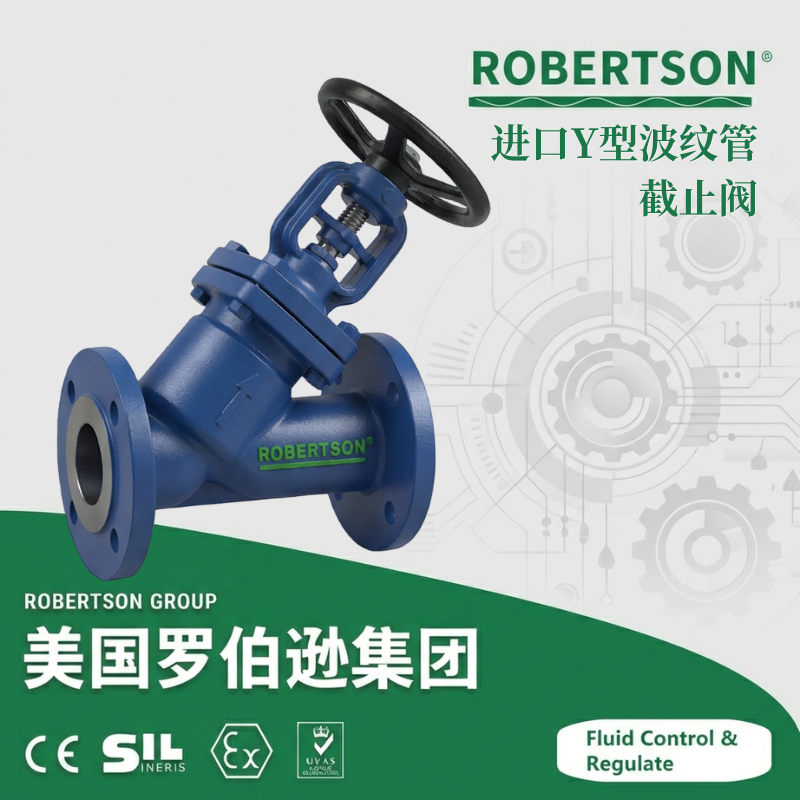

• Y形直流式（WJ45/WJ945系列，标准配置） ：阀体流道与管道呈斜线角，流阻最小，适用于高压差、高粘度及含颗粒介质工况，是应用最广泛的结构形式。

• 直通式（WJ41/WJ941系列） ：阀体进出口呈180°直线型，适用于一般截断工况，流道长度较短。

• 角式（WJ44/WJ944系列） ：阀体进出口呈90°，适用于管路拐弯处需要安装阀门的场合，可节省一个弯头，且具备更好的排污性能。

• 对焊式（WJ61/WJ961系列） ：阀体两端与管道直接对焊，无法兰连接泄漏隐患，密封可靠性最高，适用于高压及无泄漏要求的电站主蒸汽和主给水管线。

• 法兰式（WJ41/WJ941系列） ：RF突面密封面/MFM凹凸面密封面/TG榫槽面密封面，法兰标准可按GB/T 9113、JB/T 79、HG/T 20592、ANSI B16.5、DIN、JIS等多种标准定制，适用于中高压常规管路及需要频繁拆卸检修的工况。

2. 阀体材质升级：

• 铸钢WCB型：经济通用型，适用温度-29℃～+425℃，适用于水、蒸汽、油品等常规介质，是电站给水系统及一般工业管路的常规配置。

• 铬钼钢WC6/WC9/WC5型：适用温度-29℃～+570℃，抗高温蠕变性能优异，适用于高温蒸汽、过热蒸汽及高温导热油系统，是电站高温管路的首选配置。

• 耐热钢F91/F92型：适用温度-29℃～+650℃，抗高温氧化和抗高温蠕变性能更优，适用于超临界及以上参数火电机组主蒸汽管路。

• 不锈钢304/316/316L型（CF8/CF8M/CF3M） ：含钼元素，耐氯化物点蚀及缝隙腐蚀性能显著增强，适用于海水、含氯盐溶液及强腐蚀性介质工况，适用温度-196℃～+540℃。

• 双相不锈钢2205/2507型：含高浓度氯离子、硫化物等强腐蚀环境，兼具高强度与耐应力腐蚀开裂性能，适用于海洋平台及高腐蚀性化工介质。

• 锻钢A105型：适用温度-29℃～+425℃，经济通用型，适用于水、蒸汽、油品等常规介质。

3. 波纹管材质升级：

• 不锈钢304/316：标准配置，适用于常规介质，具有良好的耐腐蚀性能和经济性。

• 不锈钢316L：含钼元素，耐氯化物点蚀性能更优，适用于含氯介质及强腐蚀性工况。

• Inconel 625：镍基高温合金，耐高温、耐腐蚀性能优异，适用于超高温蒸汽及腐蚀性介质工况。

• 哈氏合金C-276：极端腐蚀性介质，适用于湿氯气、次氯酸盐及强酸混酸工况，耐局部点蚀性能极优。

4. 密封副硬化工艺升级：

• 司太立硬质合金堆焊（Stellite 6/21） ：标准配置，等离子堆焊，硬度HRC38-45，耐磨耐高温，耐冲击。

• 超音速喷涂碳化钨（WC，硬度HRC≥70） ：增强型密封配置，适用于含硬颗粒介质的高磨损工况及高循环寿命要求。

• 钴基合金全堆焊阀瓣阀座：阀瓣及阀座整体采用钴基合金锻件，表面硬度HRC≥55，适用于超高温超高压高冲刷工况，耐冲蚀性能极优。

5. 驱动方式与执行器附件：

• 手动型（标准） ：手轮操作（带锁定装置），明杆支架式（OS&Y）结构，启闭时阀瓣开度状态一目了然，启闭行程短，适用于DN≤100及低压工况。

• 撞击式手轮（高压型标配） ：采用撞击式手轮结构，利用撞击锤的冲击力克服阀门开启瞬间的高压差初始力矩，有效减少操作力，适用于高压差工况。

• 蜗轮型：蜗轮蜗杆传动（配开度指示盘和锁定装置，传动比10:1～40:1），适用于大口径（DN≥200）或高扭矩工况，操作省力。

• 气动型：双作用（通气开、通气关）或单作用（弹簧复位常闭/常开）。气动附件可选电磁阀（二位五通/二位三通，防爆线圈Ex d IIB T4 / Ex d IIC T4）、限位开关回讯器（无源触点信号输出或5-24V接近传感器输出）、空气过滤减压阀（过滤精度5μm）、气动三联件、手轮机构（气源故障时手动操作）、保位阀（气源故障时保持当前阀位）、电气定位器（接收4-20mA信号实现阀门开度连续精确调节，输出4-20mA阀位反馈信号，支持HART/Profibus通讯）。

• 电动型：铝合金壳体电动执行器，一体化结构，电压AC 220V / AC 380V（标准）或AC 110V、DC 24V，防护等级IP65/IP67。支持开关型（两位式全开全关，无源触点信号反馈）或调节型（4-20mA信号，连续精确调节开度，输出4-20mA阀位反馈信号），内置过热保护、过载保护及电机堵转保护，支持现场总线通讯（RS485 Modbus RTU / Profibus DP / HART），标配机械离合手轮（断电应急操作）。

• 防爆执行器：防爆等级Ex d IIB T4 Gb / Ex d IIC T4 Gb（ATEX / IECEx防爆认证），适用于Zone 1/Zone 2危险区域（石油化工、天然气处理等易燃易爆环境），配套防爆接线盒、防爆电缆引入装置及防爆限位开关。

• 多回转电动装置（DZW系列） ：适用于多回转提升阀门（截止阀），输出力矩大，启闭行程可控，壳体紧凑重量轻，功能齐全，并可与远程电脑配套使用。

• 转矩控制/行程控制双限位：确保阀门在全开或全关位置准确停止，避免过力矩损坏阀门或执行器。

6. 防爆与防火安全配置：

• 防爆等级：Ex d IIB T4 Gb / Ex d IIC T4 Gb（ATEX / IECEx防爆认证），适用于Zone 1/Zone 2危险区域及石油化工、煤矿等易燃易爆环境。

• 防火型（API 607 / API 6FA认证） ：全金属次级密封结构，在火灾工况下主密封失效后，阀瓣与金属阀座之间仍可形成金属对金属的压紧密封，维持基本密封性能，有效防止介质大量泄漏蔓延火灾。

• 防静电装置：阀杆与阀体之间设置导电通路，消除静电积聚引发的火花放电危险，符合API 608防静电标准。

• 整机防静电接地配置：接地电阻≤10Ω，接地线截面积≥4mm²。

7. 信号反馈与电气附件：

• 限位开关（回讯器） ——无源触点信号输出（常开/常闭），反馈阀门开闭状态至PLC数字量输入模块。

• 接近传感器——输出5-24V直流开关量信号，抗干扰性能好，响应快。

• 4-20mA阀位反馈装置（调节型标配） ——输出模拟量阀位信号，与PLC/DCS系统集成实现精确位置反馈。

• 防凝露加热器（PTC型） ——适用于高湿度环境，停机状态下自动加热驱潮，防止执行器内部电子元件受潮短路。

• 就地控制箱（不锈钢304箱体，户外防雨型）——带启停按钮、状态指示灯、紧急停车装置和手/自动切换开关。

• 全自动安全保护控制柜（集成过载、短路、缺相、泄漏、超温多重保护及远程通讯接口）。

• 浪涌保护器（SPD）和信号隔离器——保护执行器电子控制模块免受电网浪涌冲击，隔离反馈信号干扰，保障PLC模块稳定运行。

8. 低逸散排放配置：

• 填料密封采用低泄漏柔性石墨圈，配合活载填料系统（碟形弹簧持续压紧填料），自动补偿磨损和热胀冷缩，确保长期密封可靠性。

• 阀杆密封处满足ISO 15848-1低逸散性标准（Class BH）及TA-Luft空气清洁认证，有效控制VOCs逸散排放，满足环保法规对挥发性有机物的严格管控要求。

9. 附件与安全配置：

• 加脂接头（标配） ：阀盖上自带润滑接头，可直接对阀杆、螺母和轴套进行润滑，操作便捷，延长使用寿命。

• Y型篮式过滤器（不锈钢304/316L滤网，30-80目/英寸），安装于阀前管路上，防止铁锈、焊渣等杂质进入阀腔，保护密封面。

• 出口止回阀：当管路出口端压力可能大于进口端时，防止介质倒流和水锤冲击。

• 弹性接头/波纹管补偿器：补偿管路热胀冷缩、减振降噪，防止管路应力传递至阀体。

• 配对法兰及紧固件（金属缠绕垫片/PTFE垫片/柔性石墨垫片），双头螺栓及高强度螺母（A193-B8M）。

• 防雨罩/防尘帽：户外及高尘环境适用，保护电动执行器免受雨水侵蚀和灰尘污染。

10. 特殊工况定制：

• 超高温型（+570℃～+800℃工况） ：适用温度最高+800℃（耐热钢310S/Incoloy 800H阀体+金属硬密封+柔性石墨填料），适用于高温烟气、熔盐系统、超超临界锅炉及高温热解装置。

• 超低温型（-196℃深冷工况） ：316L不锈钢阀体+PCTFE密封+加长阀杆结构，所有与低温介质接触的零部件在精加工前均进行-196℃液氮深冷处理，适用于LNG、液氧、液氮等深冷液化气体介质的管路切断及低温储罐控制。

• 耐强腐蚀型：全不锈钢316L或哈氏合金C-276过流部件+PTFE密封+哈氏合金紧固件，pH范围扩展至0-14，适用于硫酸、盐酸、氢氟酸等强腐蚀性介质。

• 耐磨型（含颗粒介质专用） ：阀瓣及密封面超音速喷涂碳化钨涂层（硬度HRC≥70），适用于矿浆、煤粉、含砂介质、催化剂浆料等高磨损工况。

• 真空专用型（真空度≤1.33×10⁻⁴Pa） ：波纹管密封结构+金属硬密封+特殊结构设计，适用于高真空系统及抽真空工况。

• 高纯度/半导体级：电子级不锈钢316L电抛光内表面（Ra≤0.2μm），洁净装配无颗粒污染，全氟橡胶FFKM密封圈，适用于半导体、LCD、光伏制程中的高纯度化学品及超高纯气体（氮气、氩气、氦气）的零金属离子污染输送。

• NACE抗硫型（酸性环境） ：符合NACE MR0175 / ISO 15156标准，适用于含H₂S酸性气田及油气处理系统，阀体及内件材料满足抗硫化物应力腐蚀开裂（SSC）要求。

• 船用型：提供中国船级社（CCS）、法国船级社（BV）、美国船级社（ABS）、英国劳氏船级社（LR）等国际权威船级社认证，防盐雾涂层（NORSOK M-501标准），适用于船舶高压蒸汽系统、压载水处理系统及海洋平台腐蚀性介质管路。

• 高海拔型：按海拔3500m以上工况进行电动执行器功率修正（海拔每升高100m，空气密度降低，影响执行器散热，需适当降容使用），绝缘等级提升至H级，适用于高原地区电站、空分装置及高压输送系统。

11. 连接方式与接口定制：

• 法兰连接：RF突面密封面/MFM凹凸面密封面/TG榫槽面密封面，法兰标准可按GB/T 9113、JB/T 79、HG/T 20592、ANSI B16.5、DIN、JIS等多种标准定制。

• 对焊连接（BW）：阀体两端与管道直接焊接，焊接端坡口符合ASME B16.25标准，适用于高压及高温无泄漏要求的管线。

• 承插焊连接（SW）：适用于DN≤50小口径高压管路安装，连接牢固，密封性能好，按ASME B16.11标准执行。

• 加长阀杆型：适用于保温管道或深埋管线，可将填料函位置延伸至保温层之外，防止填料结冰失效及方便现场操作。

12. 波纹管在线检测与预警装置：

• 可选配波纹管泄漏检测系统（压力开关或氟橡胶灵敏性波纹管），当波纹管发生泄漏时自动启动报警装置，灵敏度高，性能稳定可靠。

• 同时采用接近开关和防爆陶瓷片，对高危可燃介质起到防爆保护作用。二级密封失效时预警装置启动，保证阀门依然可以正常运行不会产生泄漏，为客户安排更换阀门提供足够的安全时间。

13. 防腐蚀表面处理与涂层：

• 碳钢阀体：环氧树脂粉末静电喷涂（漆膜厚度≥250μm），耐盐雾腐蚀性能优良，符合ANSI/AWWA C550标准。

• 不锈钢阀体：酸洗钝化处理（标准）、机械抛光或镜面抛光处理（卫生级配置）。

测试与证书

• 出厂性能试验报告（密封性试验1.1×PN、壳体强度试验1.5×PN、低气压密封测试、全行程启闭时间、动作寿命≥5万次）

• 双层波纹管组件压力及伸缩寿命测试报告（≥30,000次，符合JB/T 11150标准要求）

• 波纹管组件氦质谱检漏报告（泄漏率≤1×10⁻⁶ Pa·m³/s）

• 密封面硬度及堆焊层厚度检测报告（堆焊层≥1.6mm，硬度HRC38-45）

• 电动执行器综合精度及扭力校验报告

• 低逸散泄漏型式试验报告（ISO 15848-1 Class BH）

• 低温性能型式试验报告（-196℃液氮浸泡状态带压启闭循环测试）

• 防火试验报告（API 607 / API 6FA，防火型配置）

• 防静电电阻检测报告（电阻值≤10Ω）

• 无损检测报告（射线检测RT、渗透检测PT、超声波检测UT关键焊缝）

• 第三方见证型式试验报告

• EN 10204 3.1/3.2材质证明书（可溯源至炉批号，含铸钢/不锈钢/铬钼钢材质成分分析表及机械性能报告）

• NACE MR0175 / ISO 15156酸性环境符合性声明（抗硫型号）

• ATEX / IECEx防爆认证证书（防爆型号）

• ISO 15848-1低逸散排放认证证书

• 船级社认证证书（CCS / BV / ABS / LR等，船用型）

• TS特种设备制造许可证（A级）

• API 6D / API 600产品认证

• ISO 9001质量管理体系认证

• 产品合格证及可追溯标识（每台产品附独立序列号及不锈钢永久铭牌，含型号、公称通径、公称压力、材料、防爆等级、电机功率等关键参数）

• 安装操作维护手册（含阀门安装方向要求——介质流向由阀瓣下方流入、加脂接头润滑规范、波纹管密封注意事项、填料压盖定期紧固要求、波纹管在线检测方法、密封件更换周期及常见故障代码表）

重要提示：

1. 阀门方向性：Y形波纹管截止阀具有严格的方向性，安装时应注意介质的流向必须与阀体上箭头所示方向一致（介质由阀瓣下方流入、上方流出），流向装反会严重影响密封性能，甚至导致阀门无法正常关闭，同时也会造成高压差工况下阀杆过载弯曲，导致波纹管非正常变形失效。

2. 全开/全关专用：Y形波纹管截止阀仅适用于全开或全关状态，不能作为调节阀使用，严禁长时间停留在中间开度作节流调节，否则将严重损伤密封面并导致泄漏。若工艺系统需调节流量，必须选配调节型截止阀（节流型阀瓣或V型调节阀芯）。

3. 波纹管截止阀的优势：波纹管截止阀采用金属波纹管代替常规填料密封，将阀杆与介质完全隔离，从根本上消除了阀杆填料密封老化快、易泄露的缺点。在高温情况下，阀杆不与介质接触，确保阀杆零泄漏，同时保证足够的强度和韧性，使用寿命更长。波纹管的使用寿命≥30,000次伸缩循环，是填料密封截止阀使用寿命的5-10倍。

4. 高温高压工况材料确认：输送介质温度超过425℃时，严禁使用碳钢阀体（WCB），必须选用铬钼钢WC6/WC9或耐热钢F91/F92等级别材料。温度超过540℃时，必须选用高温合金钢（12Cr1MoV、20CrMoV或F91/F92）并确认密封副堆焊合金耐热等级与介质最高温度匹配。选用不当材料会导致高温下材料蠕变失效，并引起严重安全事故。

5. 深冷处理与保温要求：-100℃以下超低温工况阀门在精加工前必须经过-196℃深冷处理以消除材料内应力，确保精加工尺寸稳定性。安装时应对加长阀杆区域进行有效保冷处理（如聚氨酯泡沫或气凝胶毡），以保证填料处温度始终不低于0℃，防止填料结冰失效。阀门安装前不得拆除进出口法兰的保护盖，以防密封面受潮或异物进入。

6. 波纹管泄漏监测：波纹管截止阀的寿命取决于波纹管的伸缩循环次数，建议在关键工艺管线上选配波纹管泄漏检测及预警装置，定期进行波纹管组件密封性能检测。当波纹管失效时二级密封（柔性石墨填料）仍能保证阀门继续安全运行，为客户安排更换阀门提供足够的安全时间。

7. 电动执行器的选配与调试：电动执行器的选配应根据阀门扭矩和开关频率确定。对于电动截止阀（提升型），执行器输出力矩应至少为阀门额定扭矩的1.5倍，且应配置转矩控制和行程控制双重保护机构。电动装置须配有手动/电动自动切换机构，便于电源故障时进行手动应急操作。

8. 防爆安装接地要求：防爆型电动Y形波纹管截止阀在Zone 1/Zone 2危险区域安装时，必须使用防爆电缆引入装置（Ex d或Ex e认证），电缆外径须匹配密封圈规格（公差±0.5mm），整机接地电阻≤10Ω，严禁带电开盖操作。电源线屏蔽层接地、控制线分开布线，避免信号干扰。

9. 波纹管选材：波纹管所用材料的最高工作温度应不低于阀门铭牌标注的介质最高工作温度。波纹管的壁厚一般为0.15-0.30mm，采用多层结构（常用两层）以提高安全性。波纹管组件制造完成后应逐台进行气密性试验，泄漏率符合标准要求。

10. 加脂接头维护：阀盖上自带有加脂接头，建议每6个月对阀杆、螺母和轴套进行一次润滑维护，使用耐高温润滑脂（适用温度范围与阀门铭牌标注的介质最高工作温度相匹配），以保证传动机构的长期灵活操作和抗磨损性能。

11. 管路清洗要求：阀门安装前，应彻底清除管道内部的铁锈、焊渣、泥沙等异物，建议进行管路酸洗钝化或高压蒸汽吹扫处理，防止杂质进入阀腔损伤密封面、划伤阀杆或导致波纹管组件损坏。

12. 选型参数确认：选型时应提供详细工况参数——介质具体类型（蒸汽、导热油、有毒介质、腐蚀性流体等）、工作温度（最高和最低值）、工作压力、管线连接形式（法兰/对焊）、驱动方式（手动/电动/气动）及环境条件（户外、防爆等级、海拔高度等），由厂家协助完成材质、密封结构和执行器配置的最优匹配方案，并对高温、深冷工况进行材料性能验算，确保阀门满足项目安全与性能要求。
