1. 结构型式选型：

• 直动式（Direct-acting） ：电磁铁芯直接驱动主阀口启闭，无需介质提供压差，适用于零压差或低压系统（如低位水箱、高位水塔给排水），以及小口径（DN≤15）无压力系统。结构简单、响应速度快（开启时间≤30ms）、可靠性高。

• 分步直动式（Semi-direct acting） ：融合直接驱动与先导原理，可在零压差下可靠工作，同时兼顾较大通径及高流量要求，适用于中小口径（DN15～50）及压力波动大、频繁启闭的工况。兼备直动式低启动压力和先导式大流量双重优势。

• 先导式（Pilot-operated） ：利用介质压力差驱动主活塞启闭主阀口，线圈功耗低、耐压等级高，是大口径（DN≥15）及高压系统（最高压差0.01～10.0MPa，最高可达300MPa）的首选方案。最低启动工作压力0.5MPa，阀芯均为不锈钢活塞式，活塞环不会被介质中的杂质卡死，动密封性能高、寿命长。

2. 材质升级：

• 不锈钢304/304L型：经济通用型，适用于弱酸弱碱及一般腐蚀性介质，耐氯离子腐蚀能力中等，适用温度-20℃～+200℃。

• 不锈钢316/316L型（CF8M/CF3M）：含钼2%～3%，耐氯化物点蚀及缝隙腐蚀性能显著增强，适用于海水、含氯盐溶液及强腐蚀性化学品工况，适用温度-40℃～+350℃，是腐蚀性工况的标准配置。

• 双相不锈钢2205/2507型：含高浓度氯离子、硫化物等强腐蚀环境，兼具高强度与耐应力腐蚀开裂性能，适用于海洋工程及高腐蚀性化工介质。

• 哈氏合金C-276型：极端腐蚀性介质，适用于湿氯气、次氯酸盐、二氧化氯、氯化盐溶液及强酸混酸工况，抗局部点蚀性能优异。

• 铸钢WCB/锻钢A105型：经济型材质，适用于无腐蚀或弱腐蚀性介质工况，适用温度-29℃～+425℃。

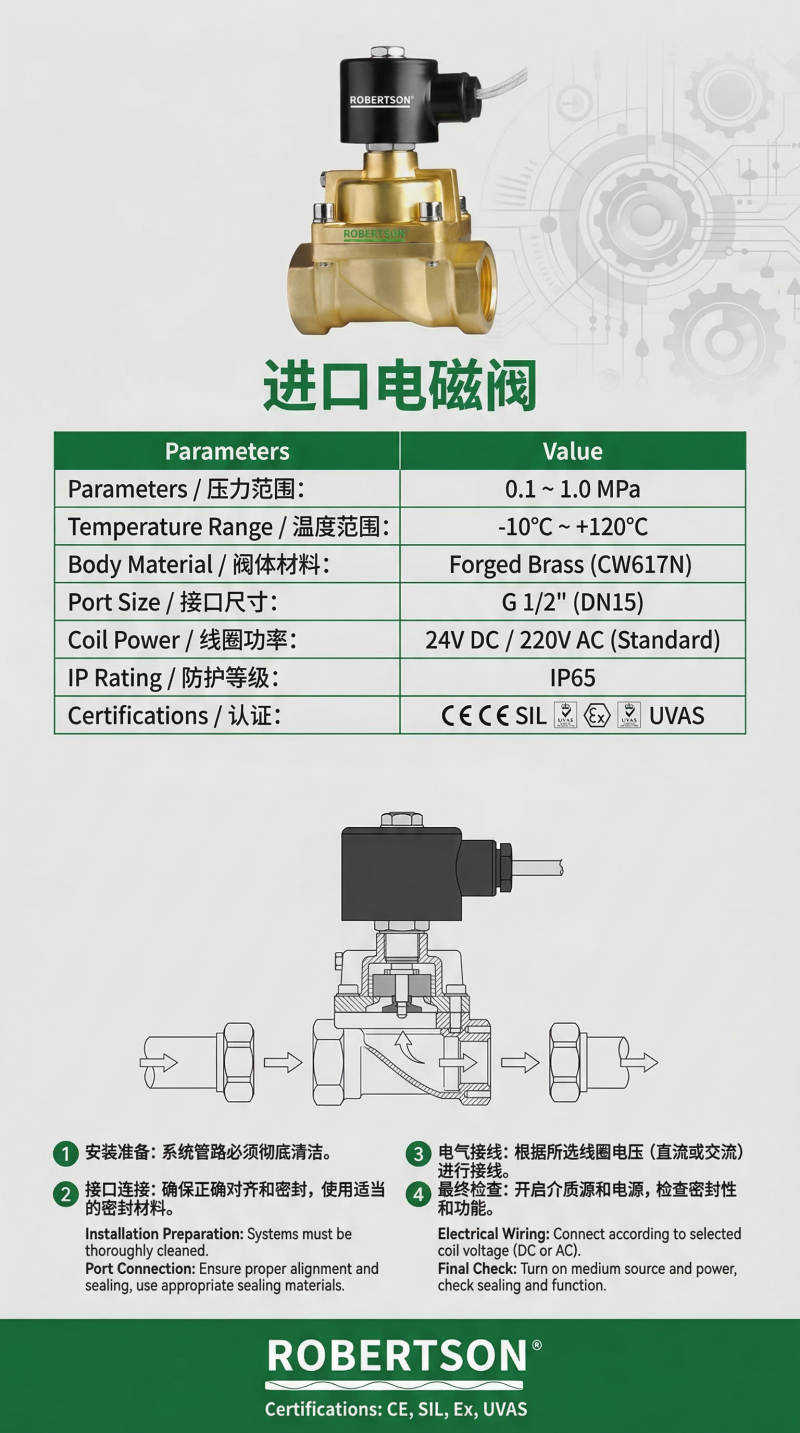

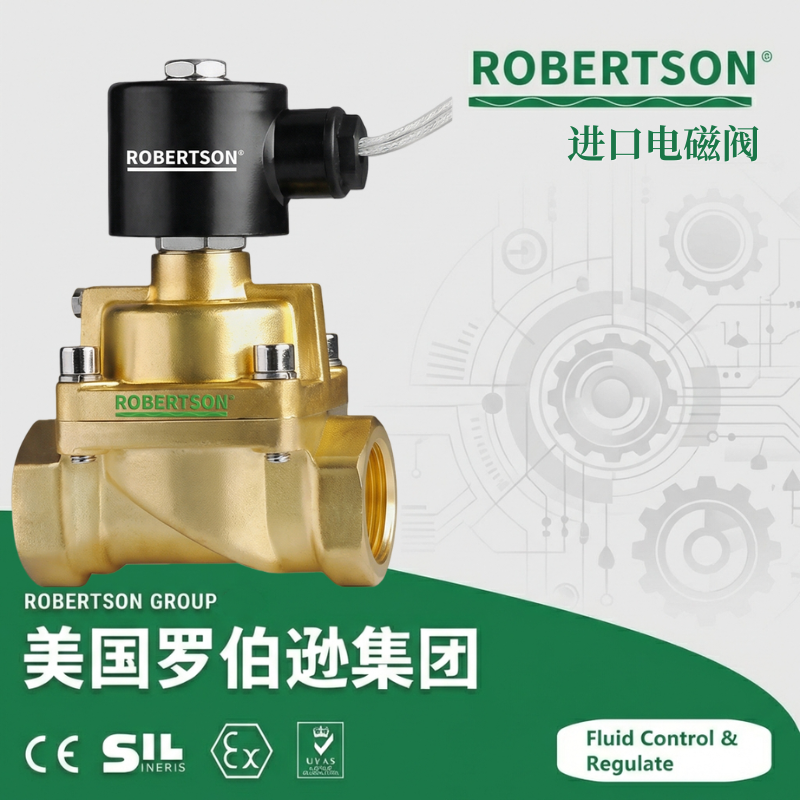

• 黄铜型：适用于水、空气及非腐蚀性介质，经济实用，是常规给排水及压缩空气系统的标准选择。

3. 密封材质选择：

• NBR（丁腈橡胶） ：标准配置，适用温度-10℃～+80℃，耐油、耐磨，经济通用，适用于水、空气、油类等非腐蚀性或弱腐蚀性介质。

• FKM（氟橡胶/Viton） ：适用温度-20℃～+200℃，耐高温、耐油、耐化学品腐蚀，适用于热水、蒸汽、热油及轻度腐蚀性液体。

• EPDM（三元乙丙橡胶） ：适用温度-40℃～+120℃，耐热水、耐弱酸碱、耐臭氧老化，适用于水、热水、弱酸碱盐溶液及户外长期曝晒环境。

• PTFE（聚四氟乙烯） ：适用温度-200℃～+260℃，耐强酸强碱（pH 0-14）、耐有机溶剂，化学稳定性极优，适用于强酸（98%硫酸、盐酸）、强碱溶液、有机溶剂及高纯化学品输送。

• PEEK（聚醚醚酮） ：适用温度-54℃～+260℃，耐高温、耐磨、耐化学腐蚀性能优良，适用于高温高压及含颗粒介质的苛刻工况。

4. 防爆配置：

• 防爆等级：Ex d IIB T4 Gb / Ex d IIC T4 Gb / Ex d IIC T6（ATEX / IECEx防爆认证），适用于Zone 1/Zone 2危险区域（石油化工、天然气处理、煤矿等易燃易爆环境）。ⅡC组（氢气、乙炔）必须选用Ex d ⅡC T4及以上防爆等级，ⅡB组（乙烯、丙烷）可选用Ex d ⅡB T4。

• 防爆结构：隔爆型（Ex d）——壳体采用铝合金（抗拉强度≥160MPa）或316L不锈钢，壁厚符合IEC 60079-1标准（ⅡB级≥3mm，ⅡC级≥4mm），将可能产生火花、电弧的电磁线圈部件封闭于高强度隔爆外壳内。隔爆间隙控制：ⅡB级0.15-0.20mm，ⅡC级0.10-0.15mm，平面度≤0.01mm。

• 浇封型（Ex m）：环氧树脂浇封厚度≥3mm，通过温度循环测试（-20℃～+60℃），适用于Zone 1/Zone 2区域及粉尘防爆环境。

• 配套防爆接线盒、防爆电缆引入装置、防爆密封填料函（M20×1.5螺纹/Ex e型接线盒）。

• 整机防静电接地配置（接地电阻≤10Ω，接地线截面积≥4mm²），消除静电积聚引发的火花放电危险。

5. 手动复位/手动测试功能选配：

• 防尘锁定式手动螺杆/手柄：适用于需现场手动检修、断电调试、一次性紧急操作的工况。阀需自动控制时，手动柄必须处于打开状态；阀需手动控制时，线圈失电后才可操作，旋转手动柄可控制阀门开关。旋钮或手柄锁定设计可防止误触，适用于紧急切断阀应用——线圈瞬间通电触发阀门快速关闭，并进入自锁状态，此时即使撤去电源，阀门仍处于自锁关闭状态，须人工现场手动复位。

• 手动测试按钮（带自动复位） ：小型电磁阀（DN≤15）广泛选配，日常巡检时轻按按钮可测试阀芯是否动作灵活，确保紧急状态下可靠工作。

6. 信号反馈功能选配（阀位状态监控） ：

• 无源触点反馈型（标配信号反馈功能） ：当阀打开时，信号公共线和开信号线接通；当阀关闭时，信号公共线和关信号线接通。输出无源开关量信号（常开/常闭），接入PLC数字量输入模块，实现阀门开闭状态的远程实时监控与安全联锁。

• 接近传感器反馈型（有源直流电压输出） ：内置霍尔接近传感器或磁感应开关，输出5-24V直流开关量信号，适用于对信号抗干扰要求较高、响应速度较快的控制回路，PLC可直接识别。

• 4-20mA模拟量阀位反馈型（智能型配置） ：内置高精度电位计或位移传感器，输出与阀门开度成线性比例的4-20mA电流信号，适用于需要持续监控阀门具体开度及对开度有连续闭环控制要求的自动化系统。

7. 自保持/双线圈功能选配（节能型配置） ：

• 双线圈自保持式：采用两个独立线圈——一个线圈用于控制阀门开启，另一个用于控制阀门关闭。线圈1瞬时通电使阀门开启并自锁保持；线圈2瞬时通电则使阀门关闭并自锁保持，无需线圈长期通电，具有能耗极低、安全可靠、记忆功能强的特点。

• 单线圈脉冲自保持式：通过改变输入脉冲电流的方向（正/负）来控制阀门开启与关闭，采用永磁自锁原理，线圈只需短时通电即可保持工作状态，适合太阳能、蓄电池供电或能源有限的场合。

8. 连接方式与接口定制：

• 内螺纹（标准，DN≤50常用） ：NPT美标锥管螺纹、BSP英标管螺纹、G圆柱管螺纹。

• 法兰连接：RF突面密封面/MFM凹凸面密封面/TG榫槽面密封面，适配GB/T 9113、JB/T 79、HG/T 20592、ANSI B16.5、DIN、JIS等多种法兰标准，适用于DN≥25大口径及中高压系统。

• 焊接连接：承插焊（SW）或对焊（BW），适用于高温高压及无泄漏要求管路。

• 卡套式连接：适用于仪表管路及高压系统，拆装方便，密封可靠。

• 弹性接头/波纹管补偿器（减振/热膨胀补偿）：安装在电磁阀进出口管路附近，吸收管路振动和热伸长应力，保护阀体及连接螺纹。

9. 过滤与安全附件：

• Y型篮式过滤器（标配推荐）：不锈钢304/316L滤网，过滤精度30-80目/英寸（约0.2-0.6mm），安装于阀前管路，防止铁锈、焊渣、杂质颗粒进入阀腔堵塞先导孔、划伤活塞环或导致密封面卡涩。当介质中含有较多杂质时，必须配置过滤器以保证电磁阀长期可靠工作。

• 出口止回阀：当管路出口端压力可能大于进口端时，介质会反向导通并导致阀芯无法正常关闭。需在电磁阀下游（或集成在阀体内）安装止回阀来防止倒流，确保切断可靠性。可选配自带止回功能的电磁阀。

• 防雨罩/防尘帽：适用于户外安装及高粉尘环境，保护电磁线圈和接线盒免受雨水侵蚀和灰尘污染，延长电气组件寿命。

• 浪涌保护器（SPD）及信号隔离器：保护电磁阀线圈免受电网浪涌冲击，隔离反馈信号干扰，保障PLC模块稳定运行。

10. 特殊工况定制：

• 高温型（介质温度＞150℃） ：选用PEEK密封、全金属硬密封（司太立合金+耐热钢阀体）及耐高温线圈（H级180℃），适用温度最高+450℃，适用于高温蒸汽、导热油锅炉、高温废气系统及熔盐管路。

• 超低温型（介质温度-196℃） ：316L不锈钢阀体+PCTFE/PTFE密封+加长阀杆结构（防止填料结冰失效），适用于LNG、液氧、液氮、液氩等深冷介质的紧急切断及低温储罐控制。

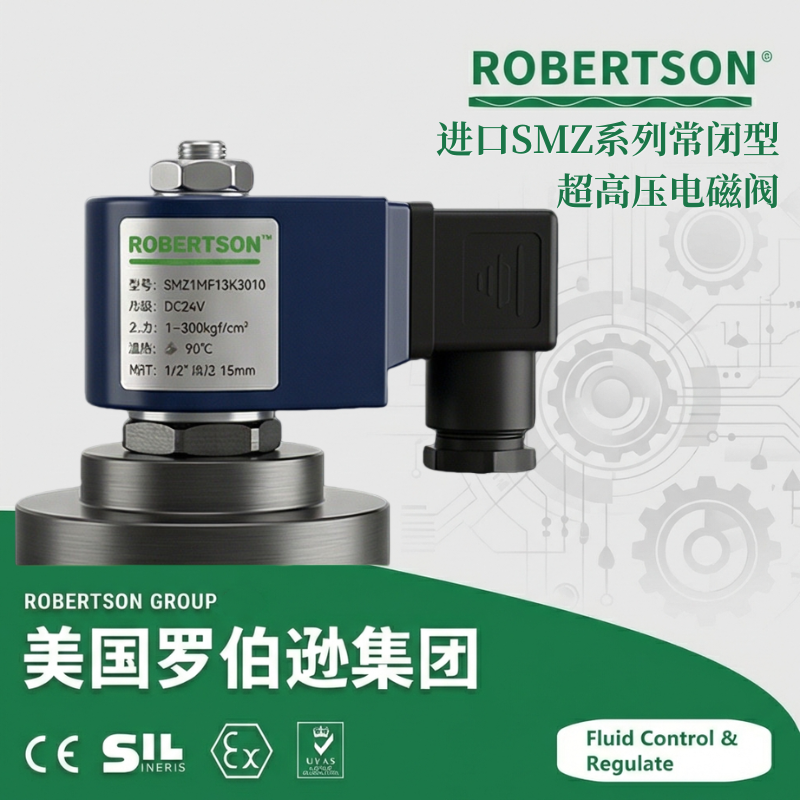

• 超高压型（介质压力＞10MPa） ：锻钢或超高压不锈钢阀体+金属硬密封活塞式先导结构，阀芯均为不锈钢活塞式，工作压力可达42.0MPa～100MPa（最高300MPa，约3000bar），适用于超高压液压系统、油田注水、超高压测试台及水射流切割设备。

• NACE抗硫型（酸性气体环境） ：符合NACE MR0175 / ISO 15156标准（含H₂S酸性气田及油气处理系统），阀体及内件材料满足抗硫化物应力腐蚀开裂（SSC）要求。

• 超洁净/半导体级（高纯气体/超纯水/电子级化学品） ：电解抛光内表面（Ra≤0.2μm）、全氟橡胶FFKM密封、无填料析出，适用于半导体、LCD、光伏、PCB制程中的高纯度化学品输送及零金属离子污染要求。

• 船用型：可提供中国船级社（CCS）、法国船级社（BV）、美国船级社（ABS）、英国劳氏船级社（LR）等国际权威船级社认证，防盐雾涂层，适用于船舶及海洋平台的腐蚀性介质输送管路及压载水处理系统。

• 高海拔型：按海拔2000m以上工况进行相关性能修正（海拔每升高100m，空气密度降低，影响线圈散热，需适当降容使用），绝缘等级提升至H级。

11. 智能控制与保护控制柜：

• 就地控制箱（不锈钢304箱体，户外防雨型，带启停按钮、状态指示灯、紧急停车装置和手/自动切换开关）。

• 全自动安全保护控制柜（集成过载、短路、缺相、泄漏、超温多重保护及远程通讯接口RS485 Modbus RTU / Profibus DP / HART）。

• 信号隔离器、防浪涌保护器（SPD）。

• 电磁阀的线圈接线方式可选：接线座式（带端子盒，防爆专用引线式）、引线式（三芯双护套电缆）、插头式（电缆插座，快速插拔）、防爆铁罩引线式（防爆型号标准配置）。

12. 测试与证书：

• 出厂性能试验报告（密封性试验1.1×公称压力、壳体强度试验1.5×公称压力、全行程启闭时间、动作寿命达100万次）。

• 100％低压密封（氮气）和1.5倍壳体水压试验合格证书。

• 密封件材质证书（NBR/FKM/EPDM/PTFE/FDA认证等），EN 10204 3.1/3.2材质证明书（不锈钢304/316L材质成分分析表可溯源至炉批号）。

• ATEX / IECEx防爆认证证书。

• NACE MR0175 / ISO 15156酸性环境符合性声明（抗硫型号）。

• 船检认证证书（CCS等，船用型）。

• ISO 9001质量管理体系认证。

• 产品合格证及可追溯标识（每台产品附独立序列号及铭牌）。

• 安装操作维护手册（含电磁阀选型指南、线圈接线图、密封件更换周期、过滤器清洗周期、常见故障代码及排除对照表）。

选型与安装提示：

1. 电磁阀有流向要求，安装时介质流向必须与阀体上箭头指示方向一致。

2. 安装管线应保证介质洁净无颗粒杂质，强烈建议阀前安装Y型篮式过滤器（不锈钢304/316L滤网，30-80目/英寸）。

3. 当电磁阀存在管道背压工况，或出口端压力可能大于进口端时（例如压力液位差或管路中同时存在多个高压源），必须加装止回阀，否则介质会反向导通导致关闭失效。

4. 防爆型电磁阀必须使用防爆电缆接头（防护等级≥IP54），电缆外径须匹配密封圈规格（公差±0.5mm），接地电阻≤10Ω。

5. 电磁阀在选型时，最高工作压差应小于电磁阀的最大标定压力；最低工作压差小于0.04MPa时应选用直动式或分步直动式电磁阀。

6. 手动操作装置为选配组件，如无手动复位功能需求，出厂时可以不配备，有特殊需求须在订货型号中明确标注并确认。
