• 结构型式选型：

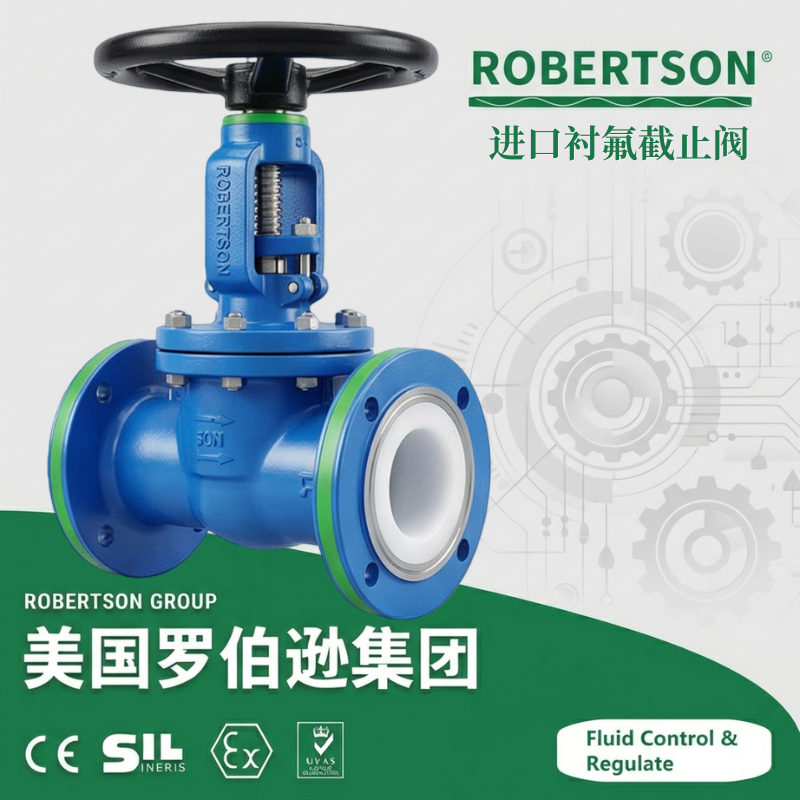

  • 直通式（J41F46型） ：标准配置，流道呈直线型，是最为常用的结构形式，适用于常规管路截断工况。

  • 直流式（J45F46型，Y型） ：流道呈Y形，流阻是截止阀中最小的，特别适用于对压力损失有严格要求的管路系统。

  • 角式（J44F46型，90°直角式） ：阀体呈90°角式结构，可安装在管路系统的拐角处，替代一个弯头，节省安装空间，特别适用于空间受限的安装位置。

• 阀体材质升级：

  • 灰铸铁（HT250） ：经济通用型，适用于中低压及一般腐蚀性介质工况

  • 铸钢（WCB） ：适用于中高压及较高温度工况，机械强度和韧性更优

  • 不锈钢（CF8/CF8M/CF3/CF3M） ：含钼元素，耐氯化物腐蚀及海水工况，适用于强腐蚀性介质及高洁净要求场合

• 衬里材质升级：

  • PTFE（F4，聚四氟乙烯） ：适用温度≤180℃，耐强酸强碱，化学惰性极优，除熔融碱金属及元素氟外可耐受几乎所有化学介质，是使用最广泛的衬里材料，有“塑料王”之称

  • FEP（F46，聚全氟乙丙烯） ：适用温度≤150℃，抗冲击韧性较好，易于成型，最适用于盐酸、磷酸及常规酸碱盐介质

  • PFA（可熔性聚四氟乙烯） ：适用温度≤180℃，耐温及耐应力开裂性能显著优于F46，适用于高温腐蚀性介质工况

  • PCTFE（F3，聚三氟氯乙烯） ：适用温度≤120℃，耐低温性能较好，适用于低温腐蚀性介质工况

  • PVDF（F2，聚偏氟乙烯） ：适用温度≤100℃，机械强度较高，适用于轻度腐蚀性介质工况

• 衬里层检测标准：衬里层出厂前须进行100%电火花检测（20kV高压测试），确保衬里层无针孔缺陷。衬里层厚度一般不小于2mm，并随公称通径增大而增加，以确保长效防腐。

• 驱动方式选配：

  • 手动型：标准手轮驱动，经济实用，操作直观，适用于常规现场操作工况。

  • 齿轮传动型：适用于大口径或高扭矩工况，操作省力，配有开度指示盘及锁定装置。

  • 气动型（J641F46） ：以压缩空气为动力源，推动活塞在气缸内进行直线往复运动，配备电磁阀和行程开关等限位控制机构，使气动执行机构输出轴驱动阀杆带动阀瓣做上升和下降动作的转换，实现阀门的自动开启和关闭。气动附件可按需选配单电控电磁阀、双电控电磁阀、限位开关回讯器、电气定位器、气动定位器、电气转换器、空气过滤减压阀、气源处理三联件及手动操作器等。

  • 电动型（J941F46） ：配电动执行器，开关型或调节型可选，可接收4-20mA信号实现阀门开度连续精确控制，输出阀位反馈信号，与PLC/DCS系统无缝对接实现远程自动化控制。

• 气动附件配置：

  • 切断型附件：单电控电磁阀（二位三通，单作用执行器用）、双电控电磁阀（二位五通，双作用执行器用）、限位开关回讯器（无源触点信号输出，反馈阀门开闭状态）

  • 调节型附件：电气定位器（接收4-20mA信号，实现阀门开度连续精确调节）、气动定位器、电气转换器

  • 气源处理附件：空气过滤减压阀、气源处理三联件（过滤器+减压阀+油雾器），确保气源清洁稳压

• 电动执行器类型：

  • 开关型：两位式全开全关控制，配有无源触点信号反馈，适用于远程启停控制

  • 调节型：接收4-20mA电流信号，实现阀门开度连续精确调节，输出4-20mA阀位反馈信号，内置伺服控制器，无需外配定位器

  • 智能一体化型：内置CPU控制器，LCD液晶显示屏，支持现场按键操作、远程控制、参数设定、故障自诊断及现场总线通讯（RS485 Modbus RTU / Profibus DP / HART）

• 防爆配置：

  • 防爆等级：Ex d IIB T4 / Ex d IIC T4（ATEX / IECEx防爆认证），适用于Zone 1/Zone 2危险区域（石油化工、天然气处理等易燃易爆环境）

  • 防爆结构：隔爆型，将可能产生火花、电弧和危险温度的电气部件全部封闭于高强度隔爆外壳内

  • 配套防爆执行器、防爆电磁阀、防爆限位开关、防爆接线盒及防爆电缆引入装置

  • 防静电结构：阀杆与阀体之间设置导电通路，确保静电荷安全泄放

• 阀门附件：

  • 限位开关（回讯器）：无源触点信号输出或接近传感器5-24V输出，反馈阀门开闭状态

  • 电磁阀：二位五通（双作用执行器）或二位三通（单作用执行器），可选防爆线圈

  • 空气过滤减压阀：过滤精度5μm，带压力表，气源净化稳压

  • 手轮机构：气源故障时手动操作阀门

  • 就地控制箱：不锈钢304箱体，户外防雨型，带启停按钮、状态指示灯和紧急停车装置

• 安装附件：

  • 配对法兰及紧固件（金属缠绕垫片/PTFE垫片/柔性石墨垫片）

  • 双头螺栓及高强度螺母

  • Y型篮式过滤器（不锈钢304/316L滤网，30-80目/英寸，安装于阀前防止杂质损伤衬里层和密封面）

  • 弹性接头/波纹管补偿器（补偿管路热胀冷缩、减振降噪）

• 连接方式定制：

  • 法兰连接（标准配置）：RF突面密封面，法兰标准可按GB/T 9113、JB/T 79、HG/T 20592、ANSI B16.5、DIN、JIS等定制

  • 螺纹连接：NPT美标锥管螺纹/BSP英标管螺纹/G圆柱管螺纹，适用于小口径快速安装

  • 卡箍快装连接：卫生级配置，适用于食品、制药行业快装拆洗

  • 对焊连接：适用于高压及无泄漏要求管路

• 特殊工况定制：

  • 高温型：PTFE衬里适用温度≤180℃，PFA衬里适用温度可达200℃以上，适用于高温腐蚀性介质及热油系统

  • 超低温型：适用温度低至-50℃～-85℃（PCTFE衬里），适用于LNG、液氧、液氮等深冷腐蚀性介质

  • 耐强腐蚀型：全PTFE/PFA衬里，pH范围扩展至0-14，适用于混酸、氢氟酸、王水等极端腐蚀性介质

  • 高纯度/半导体级：电子级PFA衬里，电解抛光内表面，适用于高纯度化学品及电子级湿化学品的零金属离子污染输送

  • 耐磨型：衬里加厚设计，适用于含微量固体颗粒的腐蚀性浆料

  • 防结晶型：阀体流道优化设计，减少滞留区，适用于易结晶介质工况

• 测试与证书：

  • 出厂性能试验报告（密封性试验1.1倍公称压力、壳体强度试验1.5倍公称压力）

  • 衬里层电火花检测报告（逐台100%检测，确保衬里层无针孔缺陷）

  • 衬里层结合强度测试报告（粘合剂与金属壁的亲和性测试）

  • 低气压密封测试报告（0.6MPa气体密封）

  • 第三方型式试验报告

  • EN 10204 3.1/3.2材质证明书（可溯源至炉批号）

  • ATEX / IECEx防爆认证证书（防爆型号）

  • NACE MR0175酸性环境符合性声明

  • ISO 9001质量管理体系认证

  • 产品合格证及可追溯标识（每台产品附独立序列号及铭牌）

  • 安装操作维护手册（含衬氟阀门安装注意事项、法兰螺栓紧固扭矩表、衬里层维护检查周期、密封件更换周期及常见故障代码表）

重要提示：

1. 衬氟截止阀严禁用于流量调节，仅作为切断阀门使用，以免节流口处产生的高速介质流冲蚀破坏密封面。长期在节流状态使用会导致密封副严重磨损，缩短阀门使用寿命。

2. 衬氟截止阀有方向性要求，安装时要注意介质的流向应顺阀体上箭头所示方向（介质由阀瓣上方进入）。流向装反会严重影响密封性能，甚至导致阀门无法正常关闭。

3. 长期存放的衬氟截止阀其密封副应呈微启分离状态，避免密封面长期受压发生永久变形，影响密封性能和使用寿命。存放时应放置于干燥的室内，避免露天日晒和雨淋，防止氟塑料老化和变形。

4. 手动操作时，不允许借助其它杠杆加力强行开、关阀门，以免损坏密封面或导致阀杆弯曲变形。

5. 经维修后的衬氟截止阀在使用前须按相关标准测试合格方可安装。

6. 阀门在运输和安装过程中，应避免受到剧烈的撞击和震动，防止衬里层因冲击力过大而产生裂纹或剥离。

7. 衬氟阀门受温度的局限比较大，若介质工作温度超出衬里材料额定范围，衬里层可能发生软化变形甚至熔融失效，选型时务必核对温度-压力额定值表。

8. 法兰连接安装时，须使用氟塑料密封垫片，并采用对称交叉分步预紧（首次紧固30%-50%扭矩，最终达到目标值均匀锁紧），防止衬里层因受力不均而产生破裂或泄漏。严禁使用石棉橡胶板等吸水性非氟材料代替。

9. 衬氟阀门不宜长期输送含大量坚硬颗粒（粒径>2mm）或高浓度固体浆料（体积浓度≥10%）超出设计工况，否则会加速衬里层磨损甚至导致密封面失效。
