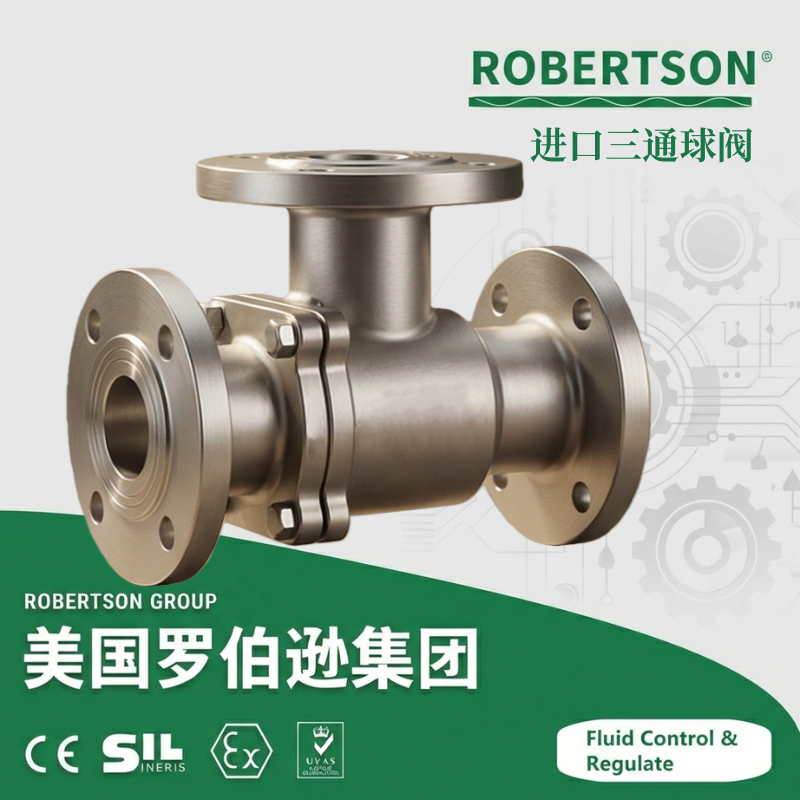

美国罗伯逊（ROBERTSON）进口三通球阀是一款采用模块化集成设计、专为管道系统中介质分流、合流及流向切换控制研制的角行程阀门。该产品借助球体在阀体内通过90°或180°旋转动作，改变球芯孔道与各接口的连接状态，以实现对不同管路内介质的分配与汇流。阀体采用精密铸造或模锻工艺，产品紧凑、轻量化且可靠性高，按球芯流道结构主要分为L型和T型两大类别，其中L型适用于介质流向的切换，能使相互垂直的两个通道连通；T型适用于介质的分流、合流或流向切换，T型孔道可使三个通道互相连通或其中两个通道连通。球体采用浮动式或固定式球体结构配以密封阀座，其阀座的密封预紧力设计充分，整体密封性能卓越，额定压力下可达零泄漏。产品广泛适用于水、蒸汽、油品、天然气、腐蚀性化学介质等多种类型流体的分流、合流与流向切换场合，在化工、石油、冶金、制药、食品、水处理等领域工业过程自动控制系统中有着广泛的应用。
L型和T型双系列流道结构，一阀多用：L型三通球阀能使相互垂直的两个通道连通，适用于管道中介质流向的切换（流向图见L型）。T型三通球阀可以使三个通道互相连通或使其中两个通道连通，起分流、合流或流向切换作用。三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。四阀座结构使每个端口都可作为入口使用，具有更强的灵活性和更好的密封性能，但阀门包括球体在内的尺寸也会相应增大。
一体化铸造结构，紧凑轻量化：三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。阀杆采用有倒密封的下装式结构，阀腔异常升压时阀杆不会被冲出，安全性高。可选高平台设计，使执行器直接安装而无需过渡支架，减少中间传动关节，整体更加紧凑。
浮动式与固定式球体结构，覆盖全口径：三通球阀按球体支撑方式可分为浮动式和固定式两种结构。浮动式球阀球体在两个密封圈之间呈浮动状态，依靠介质压力将球体推向出口侧密封圈保证密封，通常用于中小口径及中低压工况；固定式球阀球体有上下阀杆支撑固定，阀座采用浮动设计，在介质压力作用下阀座被推向球体形成密封，启闭扭矩小、密封性能更稳定，适用于大口径及高压差工况。一般DN200以下口径采用浮动式，DN200以上大口径推荐选用固定式结构。
丰富材质配置与处理工艺：阀体和主要零件可根据输送介质选用碳钢、不锈钢304、不锈钢316L、双相不锈钢、哈氏合金等多种材质。阀座等密封件可选用增强聚四氟乙烯（RPTFE）、对位聚苯（PPL）以及金属硬质合金（WC或Stellite）喷涂等多种高性能材料。三通球阀有软密封和硬密封两种配置，RPTFE密封适用温度-29℃~+180℃，PPL适用温度-29℃~+300℃，金属硬密封可达-40℃~+450℃。
防火防爆与多重安全设计：阀杆与阀体之间设置防静电装置，避免静电积聚引发火花点燃易燃介质，装置可通过API 608防静电标准测试。阀杆采用防吹出结构设计，即使阀门在开关过程中或阀腔异常升压时，阀杆也不会被冲出，确保操作安全。三通球阀通常可配备ISO 5211标准接口，便于直接安装气动或电动执行机构实现远控操作。
可靠的密封性能与长使用寿命：利用四面阀座材料（如聚四氟乙烯）的弹性变形实现无泄漏密封，确保管路系统的可靠切断。球体与阀座密封面可进行超音速火焰喷涂WC（硬度大于HRC70）或等离子堆焊镍基合金（硬度大于HRC60），耐冲刷、耐磨擦，使用寿命长。
多方式连接与操作：三通球阀可提供法兰连接、内螺纹连接、卡套连接及焊接式等多种连接方式，适配不同管路系统的接口要求，公称通径覆盖DN15至DN600（部分可达DN800及以上）。驱动方式包含手柄手动、蜗轮蜗杆传动、气动（双作用及单作用）以及电动（开关型及调节型），可通过现场操作或远程集散控制系统（PLC/DCS）执行全开/全关或比例调节指令。
| 参数项目 | 数值 / 范围 |
|---|---|
| 产品型号 | Q44F / Q45F（L型两阀座）、Q49F（T型四阀座）、Q645 / Q646（气动系列）、Q945（电动系列）等 |
| 公称通径 | DN15 — DN600（1/2″ — 24″）；部分大口径型号可扩展至DN800 |
| 公称压力 | PN1.0 — 16.0 MPa（Class150 — Class900）；特殊定制最高可达1000MPa超高压等级 |
| 适用介质温度 | PTFE/RPTFE密封：-29℃ — +180℃；PPL密封：-29℃ — +300℃；金属硬密封：-40℃ — +450℃ |
| 工作温度覆盖 | -269℃（超低温） — +1430℃（超高温），依材质及密封副而定 |
| 适用介质 | 水、蒸汽、油品、天然气、各类腐蚀性介质、泥浆等 |
| 阀体材质 | 不锈钢304 / 316 / 316L、碳钢WCB、双相不锈钢、哈氏合金、蒙乃尔、钛材 |
| 球体材质 | 不锈钢304 / 316 / 316L、硬化合金 |
| 阀座密封材质 | RPTFE（增强聚四氟乙烯）、PPL（对位聚苯）、金属硬密封（堆焊WC/Stellite） |
| 阀杆材质 | 不锈钢2Cr13、17-4PH、304、316 |
| 填料材质 | PTFE、柔性石墨 |
| 密封泄漏等级 | 软密封：零泄漏（气泡级），GB/T 13927 A级；硬密封：ANSI / FCI 70-2 Class V~VI |
| 连接方式 | 法兰连接（RF/MFM/TG密封面）、内螺纹、卡套式、焊接式（承插焊/对焊） |
| 法兰标准 | GB/T 9113、JB/T 79、HG/T 20592、ANSI B16.5、DIN、JIS等 |
| 设计制造标准 | GB/T 12237、API 608、API 6D、ISO 17292、ASME B16.34 |
| 结构长度标准 | GB/T 12221、ASME B16.10、ISO 5752 |
| 试验检验标准 | GB/T 13927、API 598、ISO 5208 |
| 防火试验标准 | API 607、API 6FA、ISO 10497 |
| 防静电标准 | API 608 / ISO 17292 |
| 驱动方式 | 手动（手柄/蜗轮蜗杆）、气动（双作用/单作用）、电动（开关型/调节型） |
| 气源压力（气动型） | 0.4 — 0.8 MPa |
| 气源接口 | G1/8″ — G1/2″ |
| 防护等级（电动型） | IP65 / IP67（可定制IP68潜水型） |
| 防爆等级（选配） | Ex d IIB T4 Gb / Ex d IIC T4 Gb（ATEX / IECEx认证） |
| 环境温度 | -30℃ — +80℃ |
流道结构选择：L型三通球阀（标准两阀座结构，适用于介质流向切换与分配，可两个方向连通）；T型三通球阀（两阀座或四阀座结构，适用于介质的合流、分流或流向切换，可使三个通道同时连通或任意切换）
材质升级：不锈钢304（经济通用型，适用于弱酸弱碱及一般介质）/ 不锈钢316L（含钼成分，耐氯化物腐蚀及海水工况）/ 双相不锈钢2205/2507（含高浓度氯离子、硫化物等强腐蚀环境）/ 哈氏合金C-276（极端腐蚀性介质）/ 蒙乃尔400（耐氢氟酸及强碱工况）/ 钛材（耐海水及稀酸腐蚀）
阀座密封材质升级：
RPTFE（增强聚四氟乙烯）：标准配置，适用温度-29℃～+180℃，摩擦系数低、自润滑性好、耐化学腐蚀
PPL（对位聚苯）：适用温度-29℃～+300℃，耐磨耐高温
金属硬密封（堆焊WC/Stellite）：适用温度最高+450℃，耐高温、耐磨、耐冲刷
PCTFE（聚三氟氯乙烯）：适用温度-196℃～+150℃，深冷工况专用
四阀座全密封结构：每个端口均可作入口使用，密封性能进一步提升
驱动方式与附件：
手动（经济型） ：带锁手柄（防止误操作）、涡轮蜗杆传动（大扭矩高压适用）
气动（双作用/单作用） ：电磁阀（二位五通/二位三通）、限位开关（无源触点/接近传感器）、空气过滤减压阀（三联件）、电气定位器（4-20mA信号精确调节）、手轮机构（气源故障时手动操作）
电动（开关型/调节型） ：接收4-20mA/0-10V信号实现比例调节、输出4-20mA阀位反馈信号、手动离合机构（断电应急）
防爆配置：Ex d IIB T4 / Ex d IIC T4（ATEX / IECEx认证），适用于Zone1/Zone2危险区域，配套防爆电磁阀/定位器/接线盒
连接方式定制：法兰连接（RF突面/MFM凹凸面/TG榫槽面密封面）、内螺纹（NPT美标/BSP英标/G圆柱螺纹）、卡套式（双卡套结构、快捷拆装、防火防爆）、焊接式（承插焊SW/对焊BW）、卫生级卡箍快装（Tri-Clamp）。法兰标准支持GB/T 9113、JB/T 79、HG/T 20592、ANSI B16.5、DIN、JIS等。
防静电与防火配置：防静电结构（球体与阀杆、阀杆与阀体间导电通路）、API 607/API 6FA防火安全结构（防火型专用）
卫生级配置：内表面电解抛光处理（Ra≤0.4μm）、卡箍快装连接、密封材质符合FDA 21 CFR 177.2600认证，可在线CIP清洗和SIP蒸汽灭菌，适用于食品、饮料、制药行业
保温夹套型（选配） ：阀体外部焊接整体式不锈钢保温夹套，设有夹套接口，可通入蒸汽或导热油等热媒，适用于输送高粘度易凝固介质的管路，防止介质因温度下降而结晶凝固
智能控制与信号反馈：就地控制箱/控制柜（户外防雨型）、4-20mA阀位反馈、RS485 Modbus RTU通讯协议、Profibus DP总线、HART通讯协议
特殊工况定制：
高温型：适用温度最高+450℃（耐热钢310S阀体+金属硬密封+柔性石墨填料）
超高温型：适用温度可达+1430℃（特种高温合金+陶瓷内衬+特殊密封结构），适用于高温烟气和窑炉系统
超低温型：适用温度低至-196℃（316L不锈钢材质，PCTFE密封，加长阀杆设计），适用于LNG、液氧、液氮等深冷介质
耐强腐蚀型：全氟塑料（PTFE/PFA）衬里或哈氏合金C-276过流部件，适用于强酸、强碱及有机溶剂工况
超高压型：最高工作压力可达1000MPa（约145,000 psi），锻钢阀体，特殊密封结构，适用于水射流切割及超高压试验装置
测试与证书：出厂性能试验报告（壳体强度试验1.5×公称压力，密封试验1.1×公称压力）、低气压密封测试报告（0.6MPa气体密封）、防火试验报告（API 607）、防静电测试报告（API 608）、第三方型式试验报告、EN 10204 3.1材质证明书（可溯源至炉批号）、NACE MR0175酸性环境符合性声明、防爆认证证书（ATEX/IECEx）、FDA食品接触材料认证证书、ISO 9001质量管理体系认证、产品合格证及可追溯标识（每台产品附独立序列号及铭牌）、安装操作维护手册（含调试步骤、附件接线图及常见故障代码表）。
