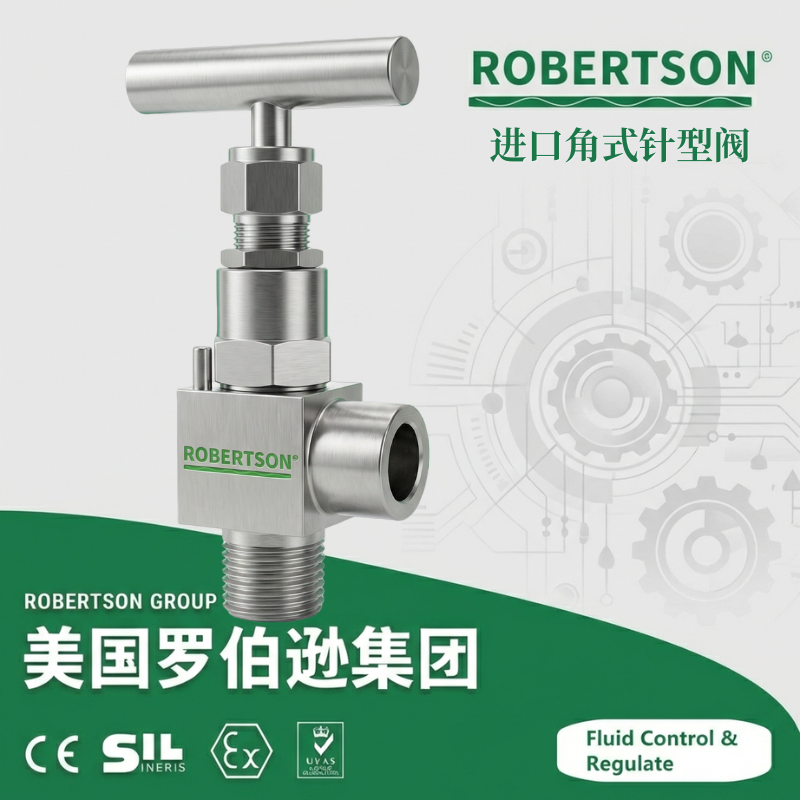

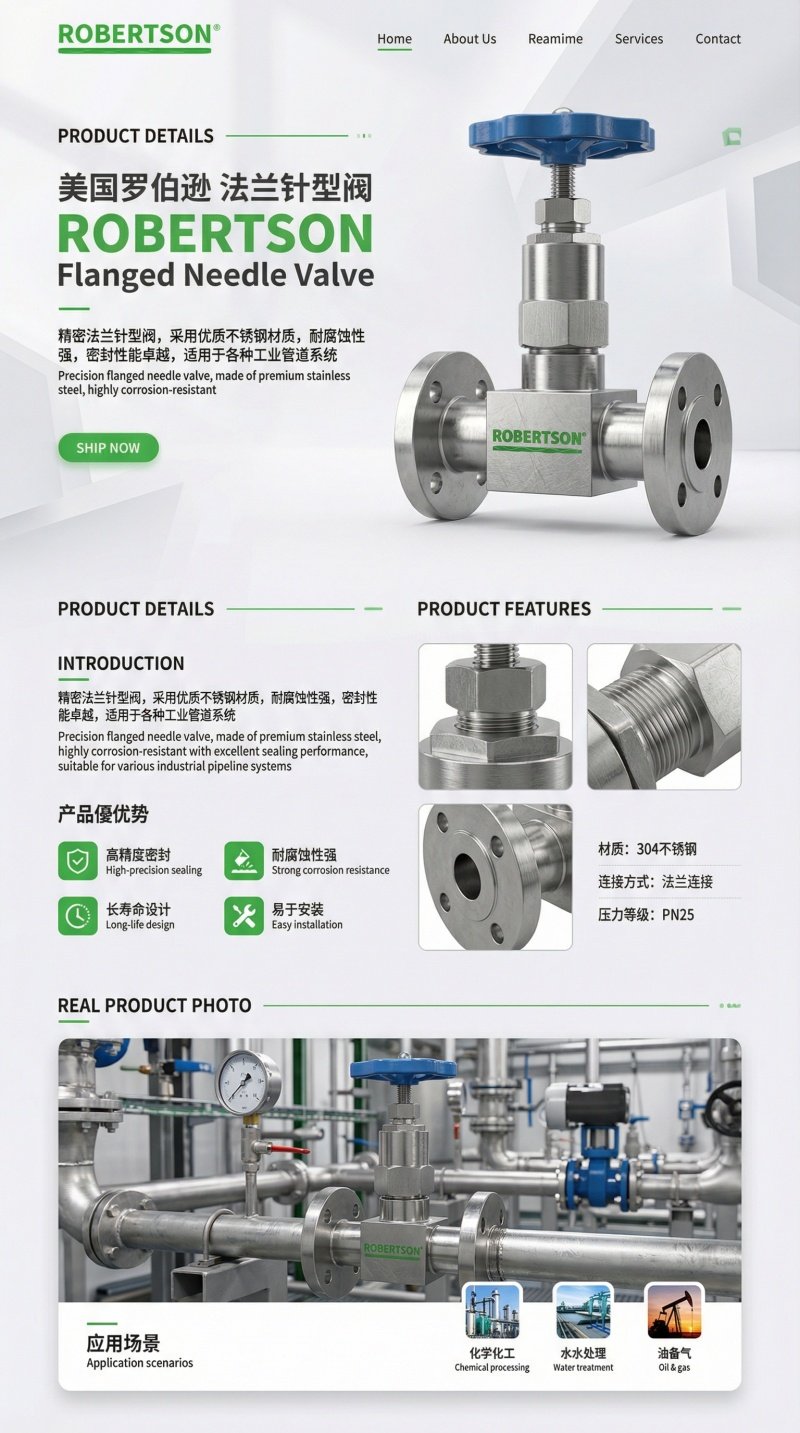

结构型式选择：J43W系列（两通直通式）——阀体进出口轴线呈180°直线型，流阻最小，适用于仪表测量管路及一般截断工况；J48W系列（两通角式/直角式）——阀体进出口轴线呈90°，适用于管路拐弯处需要安装阀门的场合，可节省一个弯头，同时具备更好的排污性能；J49W系列（压力计阀/压力表针型阀）——专为压力表安装设计，可直接与压力表连接用于取样启闭，带有压力表接口螺纹和排污孔。法兰连接端可提供RF突面密封面和MFM凹凸面密封面两种密封面型式，适配不同法兰标准。

阀体材质升级：

• 不锈钢304/304L型：经济通用型，适用于弱酸弱碱及一般腐蚀性介质

• 不锈钢316/316L型（CF8M/CF3M）：含钼成分，耐氯化物腐蚀及海水工况，强腐蚀性介质及高洁净要求适用

• 双相不锈钢2205/2507型：含高浓度氯离子、硫化物等强腐蚀环境，兼具高强度与耐应力腐蚀开裂性能

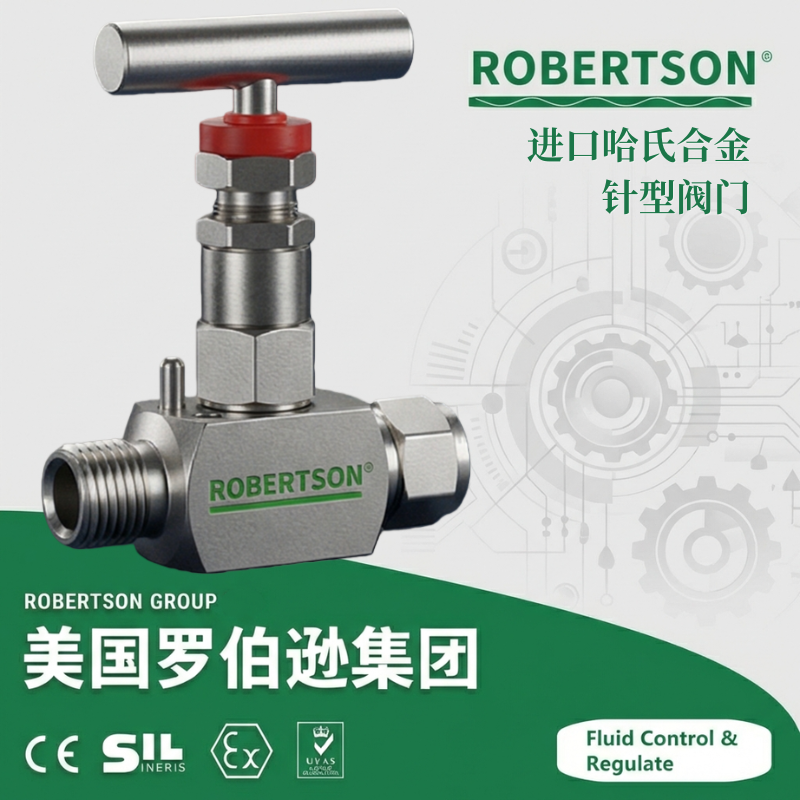

• 哈氏合金C-276型：极端腐蚀性介质，耐强酸及氯离子腐蚀，抗局部点蚀和缝隙腐蚀性能优异

• 蒙乃尔合金400型：耐氢氟酸及强碱工况，抗海水腐蚀

• 钛材（Ti Gr2/Gr5）：耐海水及稀酸腐蚀，轻量化结构

• 碳钢A105型：经济通用型，适用于水、蒸汽及石油等非腐蚀性介质，适用温度-29℃～+425℃

• 铬钼钢F11/F22型：耐高温蠕变性能优异，适用温度最高+550℃

• 耐热钢F91/F92、F304H/F316H型：抗高温氧化、抗高温蠕变，适用于超临界锅炉及高温蒸汽系统

• 低温钢LCB/LCC型：适用温度-46℃～-196℃，适用于LNG及深冷工况

• 特殊合金材料：WB36、F316H、F310S、2520、321、317L、F321等可按需定制

密封填料材质选择：

• PTFE（聚四氟乙烯）填料：标准配置，适用温度-54℃～+232℃，摩擦系数低、自润滑性好、耐化学腐蚀性能优异，适用于洁净气体及低压低温工况

• 柔性石墨填料：高温型，适用温度-54℃～+649℃，耐高温、耐腐蚀性能优异，适用于高温蒸汽、热油及高压工况

• 碳纤维填料：增强型密封组件，耐温-200℃～+350℃，抗挤出性能强，适用于高循环次数的升降动作

• 金属盘根填料：金属与石墨复合结构，耐高温高压、抗磨损，适用于超高温超高压极端工况

• 多层组合密封系统：PTFE+石墨+金属盘根复合结构，多层次密封优势互补，适应超高温高压及非线性热应力环境

• PPL密封件及PCTFE密封头：用于介质污染度要求及小开度调节工况，耐磨损、耐腐蚀

阀尖（阀芯头）形式：

• V型密封针尖：金属对金属硬密封，关闭力高，可实现气泡级零泄漏密封（API 598 A级零泄漏），适用于高温高压及易燃易爆介质

• 调节型针尖：线性锥面轮廓，精密调节流量，适用于无级精细调节介质流量的工况

• PCTFE/软密封头：钝化头部设计，配合聚三氟氯乙烯材料，适用于CO₂、干式磨蚀介质及低温特殊工况

• 司太立合金堆焊密封面：钴基硬质合金材料，硬度HRC38-45，耐冲蚀、耐高温，阀瓣与阀座全硬化处理，特别适用于高压差及含颗粒介质的严苛环境

双阀杆设计（选配） ：

• 上阀杆与下阀杆分体设计，上阀杆为螺纹式硬化，用于驱动和承受传动载荷；下阀杆为光滑表面硬化，直接与介质接触并执行升降密封

• 上阀杆螺纹润滑可以隔离系统介质，防止润滑油渗入介质污染系统，同时杜绝介质腐蚀阀杆螺纹

• 无旋转下阀杆结构：阀杆仅做轴向运动，无旋转摩擦，填料密封持久，适配频繁调节场景，大幅减少维护频次

• 双阀杆设计有效消除密封面研磨损伤，降低填料与下阀杆之间的摩擦力，操作更加轻松顺畅

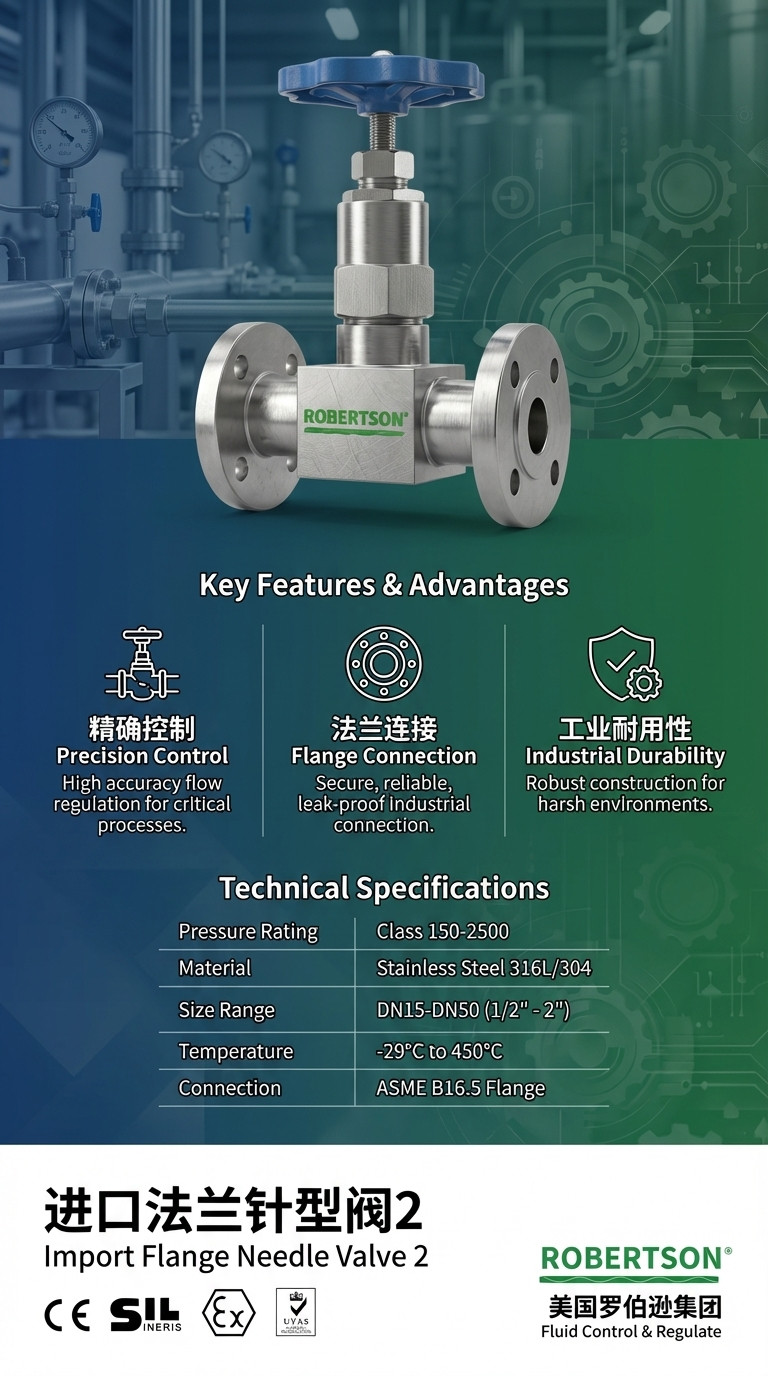

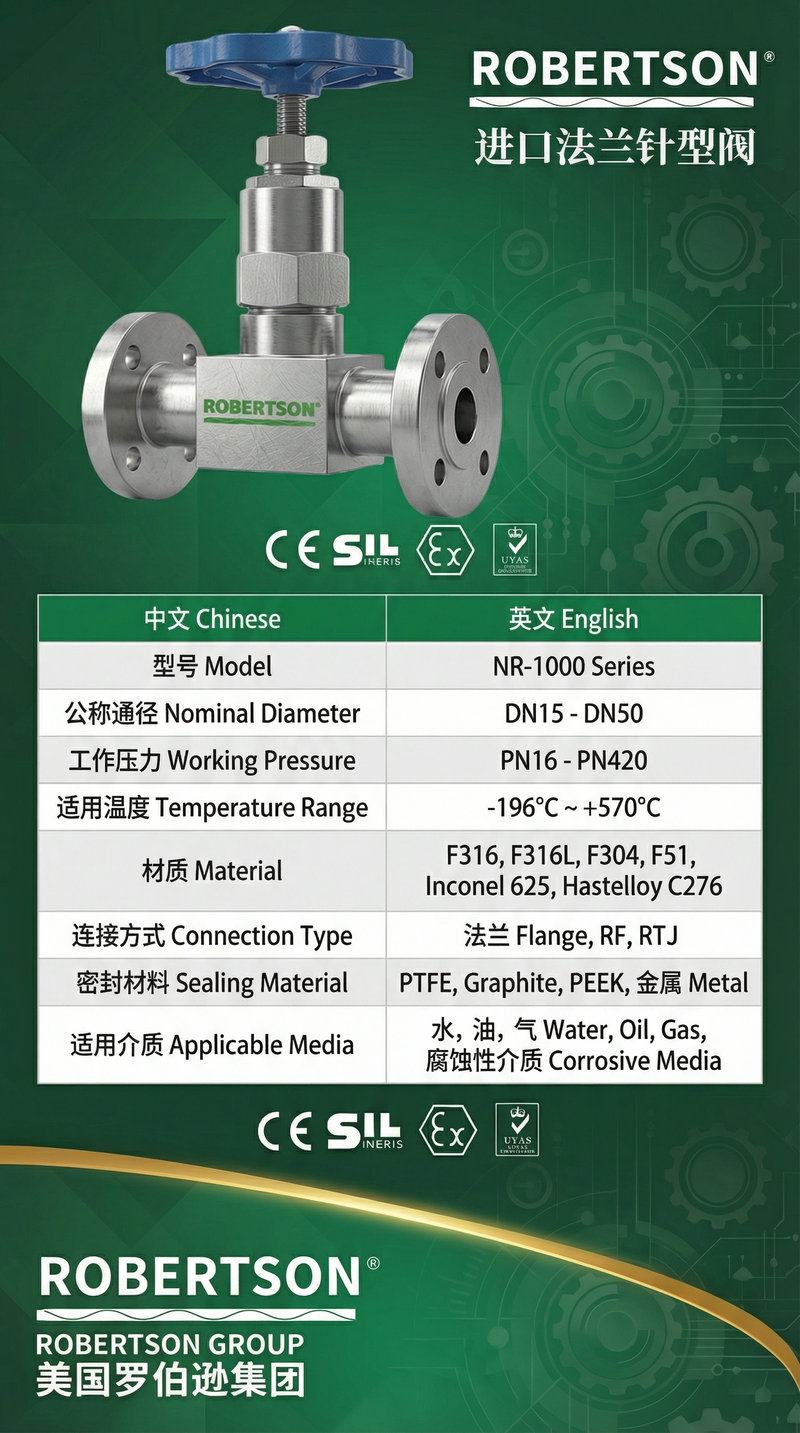

法兰连接方式定制：

• 法兰密封面型式：RF突面密封面（标准）/ MFM凹凸面密封面（中高压及高密封要求）

• 法兰标准：GB/T 9113、JB/T 79、HG/T 20592、ANSI B16.5、DIN、JIS等多种标准可选

• 垫片材质：紫铜垫片（标准）/ PTFE垫片 / 金属缠绕垫片（304+柔性石墨）/ 柔性石墨垫片

• 螺栓及螺母材质：不锈钢304 / 316L / 碳钢镀锌（按需选配）

驱动方式：

• 手动操作（标准） ：

  • 一字形不锈钢手柄：操作直观、手感清晰、经济实用

  • 菊花形手轮：操作力矩均匀，适用于高压大扭矩操作

  • T型棒手柄：操作轻便、力矩小、手感清晰

  • 带锁孔手轮：防止非授权人员误操作，增强现场安全管控

  • 加长阀杆型：适用于需要隔离操作的工况，可将手轮提升至保温层外，防止高温或低温损伤操作人员

  • 不锈钢手柄采用可折叠式设计：节省空间，便于狭窄管道区域的操作

• 气动执行器（选配） ：气缸推动直线运动，借助活塞执行机构，适用于自动化控制系统及防爆危险区域（Zone 1/Zone 2）

• 电动执行器（选配） ：开关型或调节型执行器，可接入PLC/DCS实现远程自动控制

防爆配置：

• 防爆标志：Ex db IIB T4 Gb / Ex db IIC T4 Gb（隔爆型），适用于Zone 1/Zone 2危险区域

• 符合ATEX 2014/34/EU及IECEx国际防爆认证，适用于石油化工、天然气处理、煤矿等易燃易爆环境

• 防爆结构采用隔爆外壳，将可能产生火花、电弧和危险温度的电气部件完全封闭于高强度外壳内

• 外壳可承受内部爆炸压力，结构间隙可冷却火焰、降低火焰传播速度，确保无法点燃外部爆炸性环境

• 可选配防静电导电弹簧消除静电积聚风险，避免静电荷积累产生电火花引爆易燃气体

• 气动针阀通过气动薄膜/气缸直线驱动阀杆，无电火花，从根源上实现了本质安全防爆

防静电结构：

• 阀杆与阀体之间设置导电弹簧或接地导线

• 确保静电荷有效导出，避免静电打火点燃易燃介质

• 通过API 608防静电标准测试

表面处理与涂层：

• 不锈钢本体酸洗钝化处理（标准），增强表面耐腐蚀性能

• 碳钢针阀可做镀锌、渗氮或无电解镀镍（ENP）处理，实现低成本防腐策略

• 防锈油/包装防护油：用于出厂暂时防锈，现场安装前应清洗残油

清洁与包装等级：

• 标准工业级清洁 / 食品级清洁（含油脂控制）

• 氧气专用清洁（API RP 1110洁净及无油无脂处理），应用于氧气输送、纯氧环境及超高纯气体系统，通过严格的脱脂处理和微粒分析仪验证

• 半导体高纯级清洁，适用于电子特气及超高纯气体输送系统

• 铝塑防潮密封包装、防锈保护、木箱出口包装（适用于出口项目及长距离海运）

阀门附件与仪表接口：

• 不锈钢压力表接口（G1/2或M20×1.5螺纹），可直接与压力表、压力开关或压力变送器连接，实现就地压力显示或远程压力监测

• 排污孔/泄压孔设计：角式针型阀底部设置排污孔（带丝堵），用于定期排放管道内的积液和杂质

• 限位开关（回讯器）：提供阀门开闭状态的无源触点信号（常开或常闭），可接入PLC数字量输入模块

• 接近传感器：输出5-24V直流开关量信号，适用于PLC数字量模块接入

• 带防护型微动开关（IP67等级）、本安防爆型接近开关

特殊工况定制：

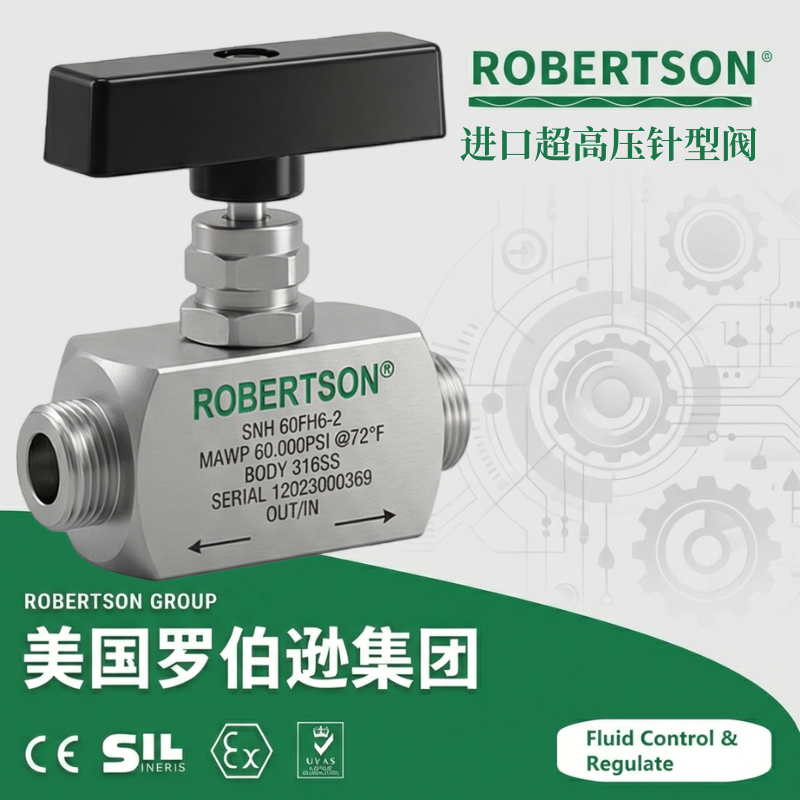

• 超高压型（最高80000psi） ：阀体采用厚壁锻件或冷加工强化材料，密封面采用高强度合金材料，适用于超高压水射流切割、超高压液压试验台及油田井下工具测试等超高压领域，手柄刻有防止过载操作的安全扭矩警示

• 高温型：适用介质温度最高+800℃（耐热钢310S/Inconel阀体+柔性石墨填料，全金属密封结构），适用于过热蒸汽、导热油、熔盐系统及高温烟气管道

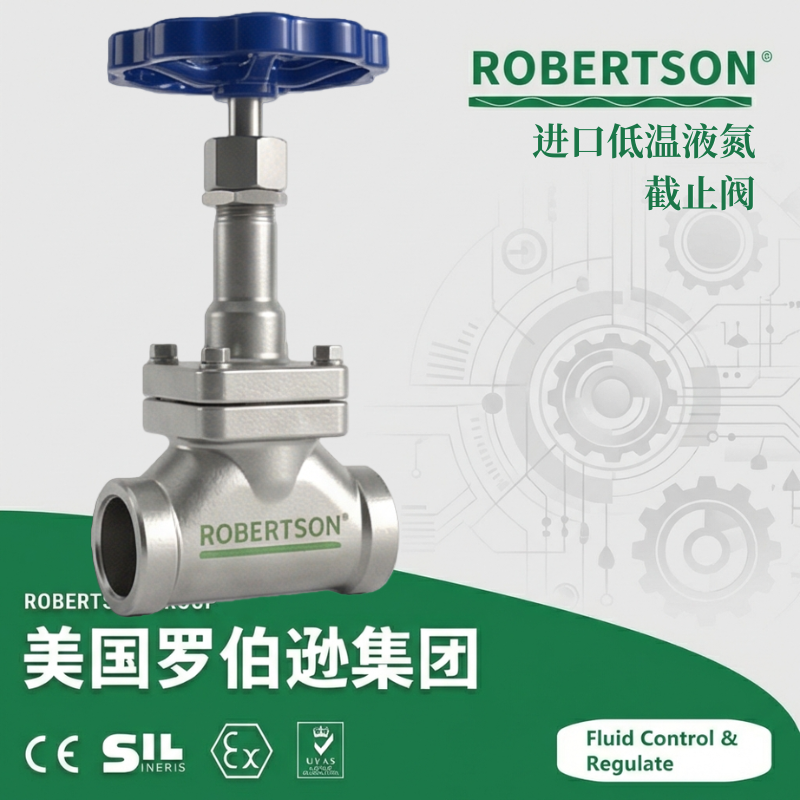

• 超低温型：适用温度低至-196℃（不锈钢316L材质+加长阀杆设计，PTFE密封，适用于LNG、液氧、液氮等深冷介质），配置加长阀杆结构使填料函远离低温区，确保密封有效性

• 耐强腐蚀型：全不锈钢316L或哈氏合金C-276过流部件，pH范围扩展至2-13，适用于硫酸、盐酸、氢氟酸、王水等强腐蚀性介质

• 波纹管密封型：采用波纹管元件替代常规填料密封，将介质与大气完全隔离，实现绝对零泄漏密封，特别适用于剧毒、强腐蚀性或高真空介质的管路上，可大幅提高阀门的使用寿命和密封可靠性

• 多端口/仪表阀组结构：可根据要求集成多个针型阀，组成二阀组、三阀组或五阀组，将截止、排污及校验等多功能集成于一体，大幅简化仪表管路安装与连接

• NACE抗硫型（酸性环境） ：符合NACE MR0175 / ISO 15156标准，适用于含硫化氢（H₂S）酸性气田及油气处理系统，阀体及内件材料均满足抗硫化物应力腐蚀开裂（SSC）要求，通过抗硫性能测试

• 核级/核岛针阀：超低碳控氮不锈钢材料及特殊抗震防松件，适用于核电、核化工以及核动力装置中，作为开关、截止或流量调节使用，通过严格的核级抗震试验（SSE，安全停堆地震试验）

• 氧气/纯氧专用型：特殊禁油脱脂清洁工艺，阀门内表面经特殊钝化处理，密封件采用防燃性较好的材料，确保与纯氧接触时绝对无污染、不自燃

• 高海拔型：按海拔3500m以上工况进行相关性能修正

禁止使用的介质：

• 乙炔等易产生高压分解爆炸的气体

• 液态金属介质

测试与证书：

• 出厂性能试验报告（密封性试验1.1倍公称压力，壳体强度试验1.5倍公称压力，全行程启闭寿命测试≥5000次）

• 100％低压密封（氮气）和1.5倍壳体水压试验合格证书

• 低逸散性型式试验证书（ISO 15848-1，填料挥发性排放达标VOCs<100 ppm），满足环保法规要求

• NACE MR0175/ISO 15156酸性环境符合性声明（抗硫型号）

• ISO 15848-1低逸散排放认证（Class B）

• TA-Luft空气清洁认证（德国空气清洁标准）

• API 607防火认证证书

• SIL安全完整性等级认证（SIL 2/SIL 3，适用于安全仪表系统SIS要求高的关键联锁场合）

• 3.1/3.2材料测试证书（含抗拉强度、硬度、低温冲击值、化学成分分析）

• 无损检测（NDE）报告：渗透检测（PT）、磁粉检测（MT）、超声检测（UT），确保锻件内部无缺陷

• 第三方型式试验报告

• EN 10204 3.1/3.2材质证明书（可溯源至炉批号，全材质成分分析表）

• ATEX/IECEx防爆认证证书（防爆型号）

• ISO 9001质量管理体系认证

• 产品合格证及可追溯标识（每台产品附独立序列号及铭牌）

• 安装操作维护手册（含法兰连接垫片选择指南、填料更换周期、密封面硬化材料耐磨等级表及常见故障代码对照表）
