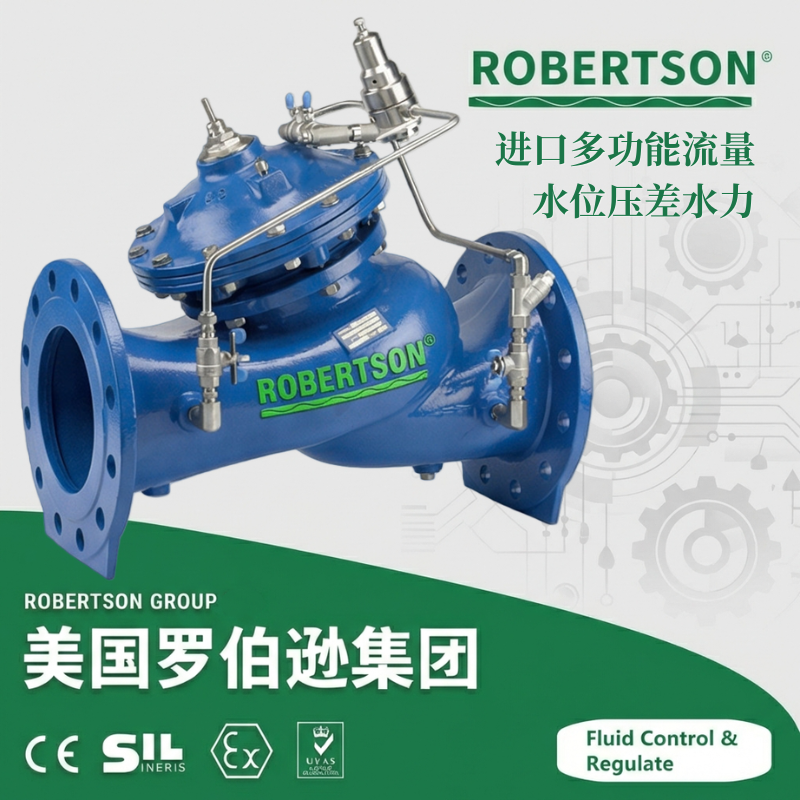

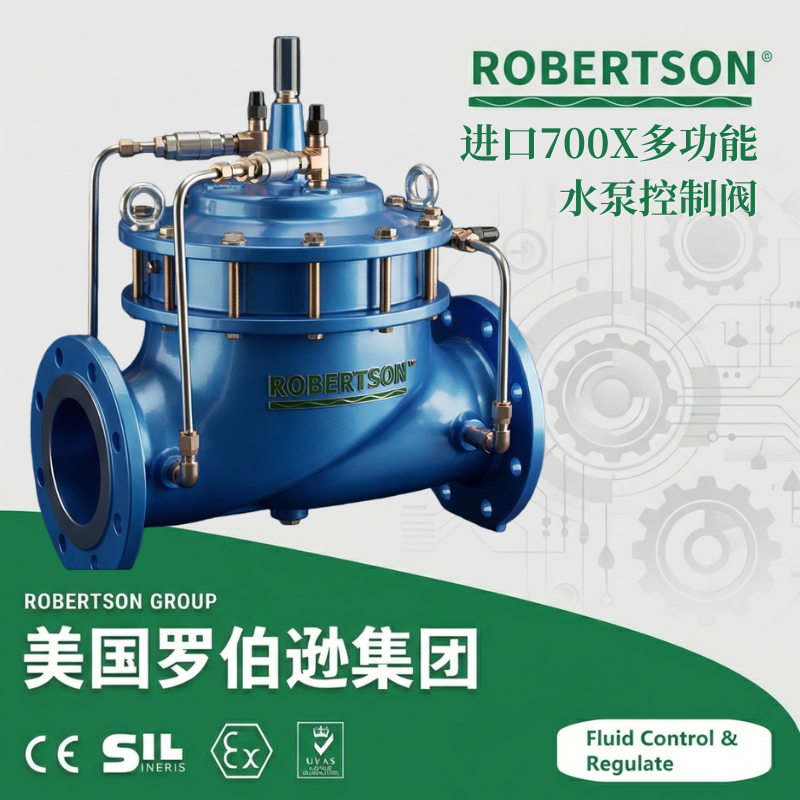

进口多功能流量水位压差水力控制阀-美国罗伯逊ROBERTSON

水力自力式控制，无需外部能源：产品以管路介质自身压力差△P为动力，通过导阀控制使隔膜(活塞)液压式差动操作，完全依靠水力自动调节，使主阀阀瓣完全开启、完全关闭或处于调节状态。当进入隔膜(活塞)上方控制室内的压力水被排到大气或下游低压区时，作用在阀瓣底部和隔膜下方的压力值大于上方的压力值，主阀阀瓣被推至开启位置；当进入控制室内的压力处于入口压力与出口压力中间时，主阀阀瓣处于调节状态，调节位置取决于导管系统中的针型阀和导阀的联合控制作用。全系列无需外接电源或气源，设备投资费用低，运行无能耗，特别适用于防爆场合及偏远无供电区域。
一阀多能，集成多功能控制：通过将主阀与外装式导阀、针型阀、导管及压力表等附件进行不同组合配置，该系列产品可实现近30种不同的水力控制功能，包括遥控浮球阀、减压阀、安全泄压阀、流量控制阀、持压阀、定水位阀、水力电动控制阀、缓闭止回阀及水泵控制阀等。一个阀门即可替代传统泵房工艺设备中的电动调节阀、止回阀和水锤消除器等多种设备，节省设备总投资约50%，显著降低了系统的初始投资和后续维护成本。
缓开→速闭→缓闭自动动作程序，消除水锤危害：阀门能自动按照水泵的操作程序启闭运行，自动实现“缓开→速闭→缓闭”的完整工作程序。启泵时阀门缓慢开启，使水泵轻载启动，避免产生启泵水锤；停泵时阀门先以速闭动作防止介质倒流，再以可调节的缓闭动作消除停泵水锤，有效保护水泵及管网系统安全。启闭过程中无水锤冲击，采用速闭、缓闭以及吸能腔三种措施消除水锤，动作联锁，不会产生误动作，在接近全闭时阀门动作越缓慢越好，为此阀瓣上设置有节流装置以确保平稳关闭。
大流量低流阻，节能效果显著：阀体采用直流式全通道流线型设计，流道平滑，额定流量系数高于同口径其他类型阀门，流体阻力小。当阀门全开时其阻力损失系数（1.5～2.5）远小于传统阀门，与国内外同类产品比较阻力损失降低约20%，流阻系数与Y型截止阀基本相同。利用进口端压力进入下腔支撑膜片压板及阀杆重量，阻力损失小，整体节能效果明显。
双重密封结构，零泄漏可靠关闭：密封面采用软硬双重密封设计，金属密封面与丁腈橡胶密封件配合，确保阀门在关闭后达到滴水不漏的密封效果。密封环采用具有良好弹性和高耐磨性的橡胶密封材料制造，利用液压控制原理使滑盘关闭力与介质压力成正比，密封可靠性高，使用寿命长。
结构精巧紧凑，安装维护便捷：产品结构紧凑、重量轻、体积小，在管路中可立式安装或卧式安装，性能一致，不因安装方向改变而影响阀门性能。阀内外所有易腐蚀件均采用静电喷塑处理或选用耐腐蚀材料，长期用于污水介质中不会生锈。维修保养方便，无需从管道上整台拆除阀门，只需找准故障原因进行局部检修即可，大幅缩短维护停机时间，有效降低运营成本。
阀门启闭灵敏，在线流量调节方便：阀门动作灵敏，整个动作过程由管网运行参数自动驱动，不会出现失控现象。双控室膜片(活塞)控制室利用液压原理控制大阀瓣的开启和关闭速度或处于调节状态。阀盖上安装有调节螺杆，可随时设定阀门的最佳允许开度，实现流量的在线精确调节，适应不同工况条件下的使用需求。
宽工况适应，适用温度压力范围广：全系列公称压力覆盖PN0.6～PN6.3MPa，公称通径覆盖DN50～DN1200mm（部分型号可达DN2000mm以上），适用介质温度0～80℃（蝶式可达120℃），最低动作压力可达0.05MPa，适应从低压到高压、从小流量到大流量的各类工况条件。适用介质包括原水、清水、油品、化工流体等多种介质类型。

参数项目	数值 / 范围
产品系列	RBS-RBF / RBS-RBFD（罗伯逊多功能水力控制阀）
公称通径（隔膜型）	DN50 — DN600
公称通径（活塞型）	DN50 — DN2000
公称压力	PN0.6 — PN6.3 MPa（Class150 — Class400）
最低动作压力	≥ 0.05 MPa
适用介质温度（常规型）	0℃ — +80℃
适用介质温度（高温型）	0℃ — +120℃（蝶式结构）
适用介质	原水、清水、油、化工流体、非腐蚀性及弱腐蚀性介质
缓开时间	0 — 120 秒（可调节）
缓闭时间	3 — 60 秒（可调节）
水锤峰值	≤ 1.3 × 额定工作压力
泄漏量	符合 GB/T 13927-1992 标准规定
流阻系数（阻力损失系数）	1.5 — 2.5
设计制造标准	CJ/T 167-2002、CECS 109:2000、GB/T 12224
结构长度标准	GB/T 12221、ASME B16.10
法兰连接标准	GB/T 9113、JB/T 79、HG/T 20592、ANSI B16.5
试验检验标准	GB/T 13927、API 598

结构型式选择：隔膜型（橡胶膜片控制，反应灵敏，适用于中小口径及介质洁净度较高的工况）/ 活塞型（耐磨密封圈配合活塞缸驱动，抗冲击能力强、使用寿命长，适用于大口径及较高工作压力的工况）。
功能配置选配：遥控浮球阀型（用于水池/水塔液位自动控制）/ 减压稳压阀型（维持下游压力恒定）/ 安全泄压阀型（系统超压时自动泄压保护）/ 流量控制阀型（自动恒定设定流量，消除管网压力波动影响，精度可达±5%以内）/ 持压阀型（维持上游最低供水压力）/ 缓闭止回阀型（防止介质倒流，消除停泵水锤，一阀顶多阀）/ 水泵控制阀型（实现水泵出口的缓慢开启、全开、缓闭、截止等多功能控制）/ 水力电动控制阀型（配备电磁导阀，接收电信号进行远程开关控制或调节控制，常闭/常开可选，适配AC 220V或DC 24V电源）。
信号反馈与监测选配：开度标示杆型（通过调节丝杆控制活塞缸行程，实现流量粗量调节）/ 行程开关型（输出开关信号，供总控室监测阀门开关状态）/ 阀位显示仪型（输出4-20mA直流电信号，实现阀门开度的远程连续监测）。
附加功能扩展：止回功能选项（当发生压力逆转时，储罐压力被允许进入主阀门阀盖室中，阀门关闭防止回流）/ 流量控制器（CV型流量控制器，实现流量调节）/ 电磁阀超驰控制（提供紧急情况下的远程强制开关功能）/ 远程先导传感器（适用于阀门与储罐距离较远或储罐位置比控制阀位置高数层楼的工况）/ 泄压阀（超压自动泄放，保护管路系统安全）。
材质升级：阀体材质（球墨铸铁QT450-10标配 / 铸钢WCB / 不锈钢CF8/CF8M / 铸铜）/ 密封材质（丁腈橡胶标配 / EPDM三元乙丙橡胶 / FKM氟橡胶，适用不同介质温度及耐腐蚀性要求）/ 弹簧材质（优质不锈钢或合金钢，耐腐蚀、抗疲劳）。
连接方式定制：法兰连接（GB/T 9113、JB/T 79、HG/T 20592、ANSI B16.5等多种标准）/ 螺纹连接（内螺纹/外螺纹，NPT/BSP/G螺纹标准，适用于DN50及以下小口径）/ 对夹式连接（专用于蝶式结构，体积紧凑）。
附件配置：主阀上配置微型过滤器（有效过滤管路杂质，防止控制管路堵塞）/ 不锈钢针型调节阀（用于精确调节阀门启闭速度和开度）/ 压力表（实时监测阀前和阀后压力）/ 球阀（控制管路通断，便于在线检修）。
特殊工况定制：
- 高温型：适用介质温度扩展至120℃（蝶式结构）或按需定制更高温度（选用耐高温密封材料及相应润滑系统）
- 耐腐蚀型：过流部件升级为不锈钢304/316L材质，适用于化工、海水等腐蚀性介质工况
- 防爆型：ATEX / IECEx防爆认证，适用于Zone 1/Zone 2危险区域，配备防爆电磁阀（水力电动控制阀配置）及防爆接线盒
- 大口径型：公称通径可扩展至DN2000及以上，活塞式结构，适用于大型水利及市政供水主干管网
- 高海拔型：按海拔3500m以上工况进行电机功率修正（适用于水力电动控制阀配置）
测试与证书：
- 出厂性能试验报告（密封性试验1.1倍公称压力、壳体强度试验1.5倍公称压力、启闭动作时间检测、压力-流量特性曲线）
- 水锤消除能力测试报告（峰值压力记录曲线、缓闭时间调节范围测试）
- 第三方型式试验报告
- EN 10204 3.1材质证明书（可溯源至炉批号）
- NACE MR0175酸性环境符合性声明（抗硫型号）
- FDA食品接触材料认证证书（配置食品级密封材料的型号适用）
- ISO 9001质量管理体系认证
- 产品合格证及可追溯标识
- 安装操作维护手册（含导阀调试步骤、针型阀调节方法、过滤器清洗周期及常见故障代码对照表）

注：以上参数为标准系列指标，特殊工况要求可依据用户实际应用条件提供定制化设计与制造服务。
