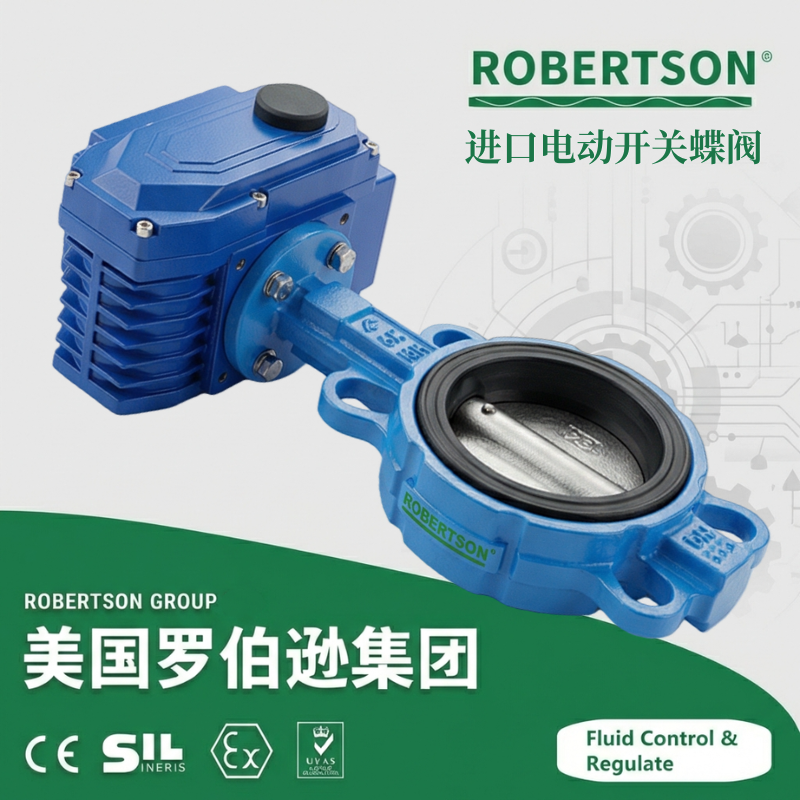

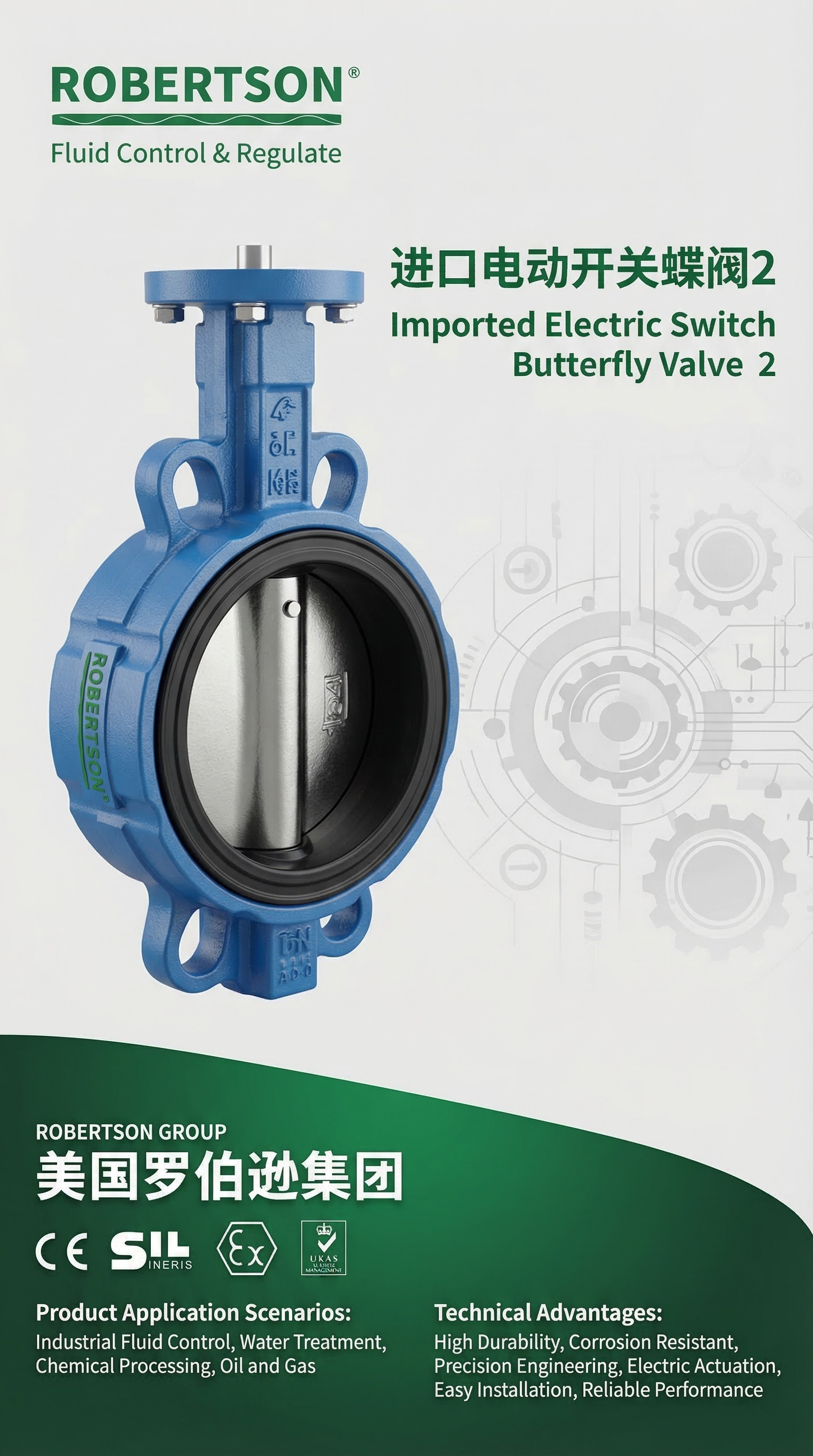

美国罗伯逊（ROBERTSON）进口电动开关蝶阀是一款由全不锈钢蝶阀与角行程电动执行器一体化集成、专为工业管道系统中介质截断与接通设计的两位式自动化控制阀门。产品适用于电力、石油化工、给排水、环保水处理、暖通空调、食品医药及冶金等行业工业过程自动控制系统中的给排水、气体管道上作截断介质作用。 该系列蝶阀按密封结构分为中线软密封和三偏心硬密封两大类型。中线软密封采用阀座浮动式结构，密封圈可选用EPDM、NBR、FKM、PTFE等材料，可达气泡级零泄漏，广泛应用于水、气、弱酸弱碱及洁净介质管路。三偏心硬密封采用三维偏心多层次金属硬密封结构（偏离管道中心、偏离密封面中心及倾斜锥形三维偏心设计），阀座与蝶板几乎无磨损，具有越关越紧的密封功能，同时使蝶板在启闭过程中密封面几乎无摩擦滑动。密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温下均有优良的密封性能、耐腐蚀、使用寿命长。 电动执行器与阀门接口符合ISO 5211/DIN 3337国际标准连接平台，扭力配置精密，允许±5°微调。按阀体结构分为对夹式和法兰式两大连接形式，可分别选配中线软密封与三偏心硬密封配置。阀体及所有过流部件通体选用优质不锈钢（SUS304 / SUS316 / SUS316L / CF8 / CF8M）精密铸造或精加工，具有优良的耐酸、耐碱、耐海水腐蚀性能，可按腐蚀等级选配双相不锈钢、哈氏合金、钛材、蒙乃尔等特种合金。
两位式开关控制，简洁可靠：电动执行器采用开关量（两位式）控制模式，操作人员或控制系统发出开关触点信号，驱动阀门全开或全关。执行器内置双重限位开关（机械限位+电子限位），阀门到达全开或全关位置时自动切断电机电源并输出到位信号。执行器外壳采用硬质铝合金压铸，内置过热保护、过载保护、电机堵转保护等多重安全防护，防护等级可达IP65/IP67。标准配置提供无源触点信号反馈（开闭状态反馈至PLC或DCS），选配开度电位计（1/5K）或有源触点信号（4-20mA阀位反馈）。标配机械离合手轮，断电时可手动操作阀门，确保系统在任何工况下的可控性。
中线软密封与三偏心硬密封双重选择：中线软密封系列采用阀座浮动式结构，密封圈可选EPDM、NBR、FKM、PTFE、硅橡胶等材料，可达GB/T 4213 Kv值10⁻⁴量级零泄漏。三偏心硬密封系列采用三维偏心多层次金属硬密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。碟板密封面采用堆焊钴基硬质合金（司太立合金），密封面耐磨损、耐冲刷，使用寿命长。三偏心结构使阀门在开启时蝶板能迅即脱离阀座，大幅度消除蝶板与阀座的不必要的过度挤压和摩擦，减轻开启阻力、降低磨损，提高了阀座寿命，同时使蝶阀可采用金属阀座，适应高温领域应用。阀门具有双向密封功能，安装时不受介质流向的限制，可在任何方向安装。
全不锈钢过流部件，耐腐蚀性能优异：阀体、蝶板、阀轴等所有过流部件可根据介质腐蚀性等级选配不锈钢304（CF8，经济通用型，适用于弱酸弱碱及一般腐蚀性介质）、不锈钢316（CF8M，含钼成分，耐氯化物腐蚀及海水工况）、不锈钢316L（CF3M，超低碳含钼不锈钢，强腐蚀性介质及高洁净要求适用），可选配双相不锈钢、哈氏合金C-276、钛材、蒙乃尔、高温合金等特种材料。蝶板采用框架或绗架结构，强度高，过流面积大，流阻小。整体烤漆或环氧树脂粉末静电喷涂处理，附着力强、耐腐蚀、外形美观。
阀门结构紧凑，安装维护便捷：蝶阀与电动执行器采用直接安装方式，支架及连接法兰符合ISO 5211国际标准，可在阀门顶部直接安装执行器，无需中间过渡支架，大大缩短了整机长度，减轻了重量，结构紧凑、体积小。阀杆调质处理兼具抗腐蚀与抗擦伤能力，大规格蝶板采用绗架结构，强度高、过流面积大、流阻小。对夹式结构较同规格法兰蝶阀减轻30%重量，可在狭窄的泵房与控制柜内灵活部署；法兰式结构连接牢固、适合大口径及中高压工况。外部安装尺寸符合ISO 5211连接平台，支持90°、180°、270°旋转角行程扭力控制。
宽工况适应范围，多种密封材质可选：公称通径覆盖DN50至DN2000（大通径可达DN3000），公称压力覆盖PN0.6至PN4.0MPa（美标Class150至Class300），适用介质温度覆盖-40℃至+650℃，碳钢阀体适用-29℃～425℃，不锈钢阀体适用-40℃～650℃。中线软密封适用温度-20℃至+180℃，三偏心硬密封适用温度-29℃至+650℃（依密封副材质而定）。软密封可灵活选配EPDM、NBR、FKM（氟橡胶）、PTFE、硅橡胶等材质；硬密封为不锈钢基体堆焊司太立合金（Stellite 6/12），耐腐蚀、耐磨损、耐高温。
防火防爆安全配置，符合国际标准：产品可选配API 607防火安全认证结构，在火灾导致软密封烧毁的情况下，蝶板与金属阀座可形成金属对金属的次级密封，阻止介质大量泄漏。防静电结构（蝶板与阀杆、阀杆与阀体间设导电通路）确保静电荷有效导出，避免静电打火点燃易燃介质。防爆型执行器符合ATEX / IECEx防爆认证，防爆等级Ex d Ⅱ BT4 / Ex d Ⅱ CT6，配备防爆接线盒、防爆电缆引入装置及防爆限位开关，适用于Zone 1/Zone 2危险区域。符合NACE MR0175 / ISO 15156酸性环境标准，可安全用于含硫化氢酸性气田及油气处理系统。
执行器多重保护，运行安全可靠：电动执行器采用一体化结构设计，内置过热保护、过载保护及电机堵转保护。机械限位装置带外部调整螺栓，可精确调节阀门启闭角度。电磁感应位置测量系统选配，无机械接触，寿命长、精度高。执行器电源电压覆盖AC220V（标配）、AC110V、AC380V（三相）、DC24V等多种等级，满足不同控制系统需求。防护等级标准IP65/IP67，可定制IP68，适用于户外及高湿度环境。标准配置温度范围-20℃至+70℃。
防吹出阀杆与可靠连接：防脱出阀杆设计，安全不飞脱；蝶板与阀杆采用锥销或扁方连接，扭矩传递稳定，不易断裂。阀杆填料为压盖式，可在线带压微调，出现微量渗漏时轻轻拧紧压盖螺母即可，填料材质可选O型圈（标准）或柔性石墨（高温工况）。

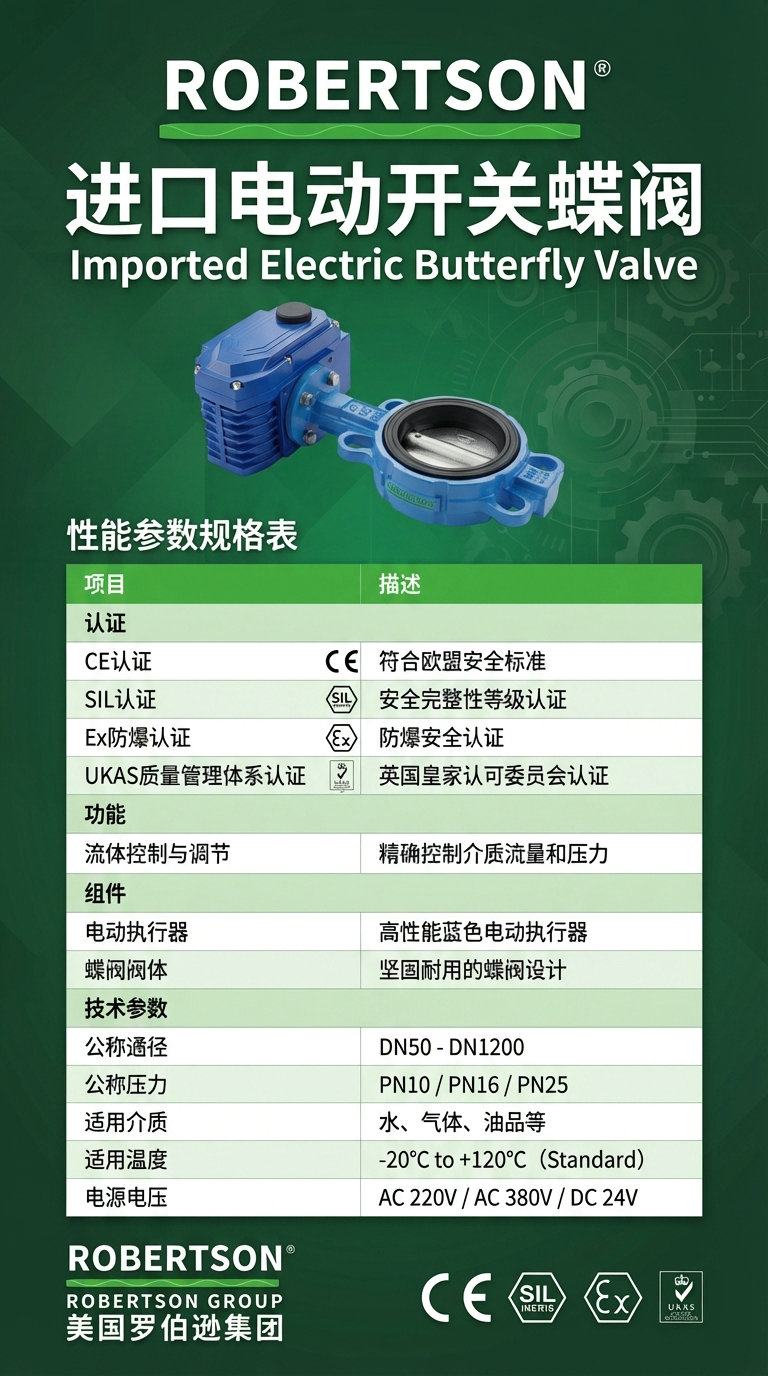

| 参数项目 | 数值 / 范围 |
|---|---|
| 公称通径 | DN50 — DN2000（标准系列）；大口径规格可达DN3000；对夹式DN50～1200mm，法兰式DN50～2000mm |
| 公称压力 | PN0.6 — PN4.0 MPa（Class150 — Class300） |
| 强度试验压力 | 0.9 — 6.0 MPa（1.5×公称压力） |
| 密封试验压力 | 0.66 — 4.4 MPa（1.1×公称压力） |
| 气密封试验压力 | 0.6 MPa |
| 适用介质温度（碳钢阀体） | -29℃ — +425℃；三偏心硬密封：-29℃ — +600℃ |
| 适用介质温度（不锈钢阀体） | -40℃ — +650℃ |
| 适用介质 | 水、蒸汽、空气、天然气、油品、酸类、碱类、腐蚀性流体、含微颗粒浆液等 |
| 阀体材质 | 不锈钢 CF8（304）/ CF8M（316）/ CF3M（316L）；铸钢 WCB；球墨铸铁 QT450-10；双相不锈钢；哈氏合金；钛材；高温合金 |
| 蝶板材质 | 不锈钢 304 / 316 / 316L；铸钢（镀硬铬/环氧涂层）；双相不锈钢；哈氏合金；钛材 |
| 阀轴材质 | 不锈钢 2Cr13 / 304 / 316 / 17-4PH；合金钢 |
| 密封圈材质（软密封） | EPDM / NBR / FKM（氟橡胶）/ PTFE / 硅橡胶 |
| 密封圈材质（硬密封） | 不锈钢基体 + 堆焊钴基硬质合金（司太立Stellite 6/12）/ 聚内脂 / 抗磨材料 |
| 填料材质 | O型圈 / 柔性石墨 |
| 泄漏等级（软密封） | 零泄漏（气泡级），符合GB/T 4213 Kv值10⁻⁴量级 |
| 泄漏等级（硬密封） | 符合GB/T13927-92标准，优于ANSI Class IV |
| 连接方式 | 对夹式 / 法兰式（RF/MFM密封面） |
| 法兰标准 | GB/T 9113、JB/T 79、HG/T 20592、ANSI B16.5、DIN |
| 设计制造标准 | JB/T 8527、GB/T 12238、API 609、ISO 10631、ASME B16.34 |
| 结构长度标准 | GB/T 12221、ISO 5752、API 609 |
| 试验检验标准 | GB/T 13927、API 598、ISO 5208 |
| 防火安全标准（选配） | API 607 / API 6FA / ISO 10497 |
| 电动执行器电源电压 | AC220V（标配）/ AC110V / AC380V（三相）/ DC24V / DC12V / DC220V |
| 电动执行器输出力矩 | 50 N·m — 3000 N·m（依型号而定） |
| 控制方式 | 开关型（两位式，全开或全关） |
| 反馈信号类型 | 无源触点信号（标配）/ 有源触点信号（可选）/ 1/5K电位计（可选） |
| 动作时间（0～90°） | 10秒 / 15秒 / 30秒 / 60秒 / 100秒 / 135秒（依型号选配） |
| 执行器防护等级 | IP65 / IP67（标准）；可定制IP68 |
| 防爆等级（选配） | Ex d Ⅱ BT4 / Ex d Ⅱ CT6（ATEX / IECEx认证） |
| 执行器保护功能 | 内置过热保护、过载保护、电机堵转保护 |
| 机械限位 | 2个外部调整螺栓 |
| 手动操作 | 机械离合机构，配手轮应急操作 |
| 执行器环境温度 | -20℃ — +70℃ |
| 执行器壳体材料 | 硬质铝合金压铸（标准）/ 钢 / 铝青铜 |
| 驱动电机 | 鼠笼式异步电机（高性能稀土磁性材料） |
密封材质选择：
软密封：EPDM三元乙丙橡胶（适用温度-40℃～+125℃，耐热水及弱酸碱）/ NBR丁腈橡胶（适用温度-20℃～+82℃，耐油型）/ FKM氟橡胶（Viton，适用温度-23℃～+150℃，耐高温及油类化学品）/ PTFE聚四氟乙烯（适用温度-30℃～+150℃，耐强腐蚀）/ 硅橡胶（适用温度-70℃～+150℃，食品级）
防爆配置：
防爆等级：Ex d Ⅱ BT4 / Ex d Ⅱ CT6（ATEX / IECEx防爆认证），适用于Zone 1/Zone 2危险区域
防爆结构：隔爆型，将可能点燃爆炸性介质的部件全部封闭在隔爆外壳内，外壳能够承受内部爆炸压力而不损坏，同时结构间隙可冷却火焰、降低火焰传播速度，使火焰不能穿越隔爆间隙点燃外部爆炸性环境
配套防爆执行器、防爆接线盒、防爆电缆引入装置及防爆限位开关
防静电结构（标配）：蝶板与阀杆、阀杆与阀体之间设导电通路
整体设备均经过防静电处理，防护等级IP65/IP67
材质升级：
不锈钢304（CF8）：经济通用型，适用于弱酸弱碱及一般腐蚀性介质
不锈钢316（CF8M）：含钼成分，耐氯化物腐蚀及海水工况
不锈钢316L（CF3M）：超低碳含钼不锈钢，强腐蚀性介质及高洁净要求适用
双相不锈钢2205/2507：含高浓度氯离子及硫化物等强腐蚀环境
哈氏合金C-276：极端腐蚀性介质，耐强酸及氯离子腐蚀
钛材：耐海水及稀酸腐蚀，轻量化结构
铸钢WCB：经济型，适用于非腐蚀性工况
高温合金/铬钼钢：耐高温蠕变性能优异
阀门结构配置：

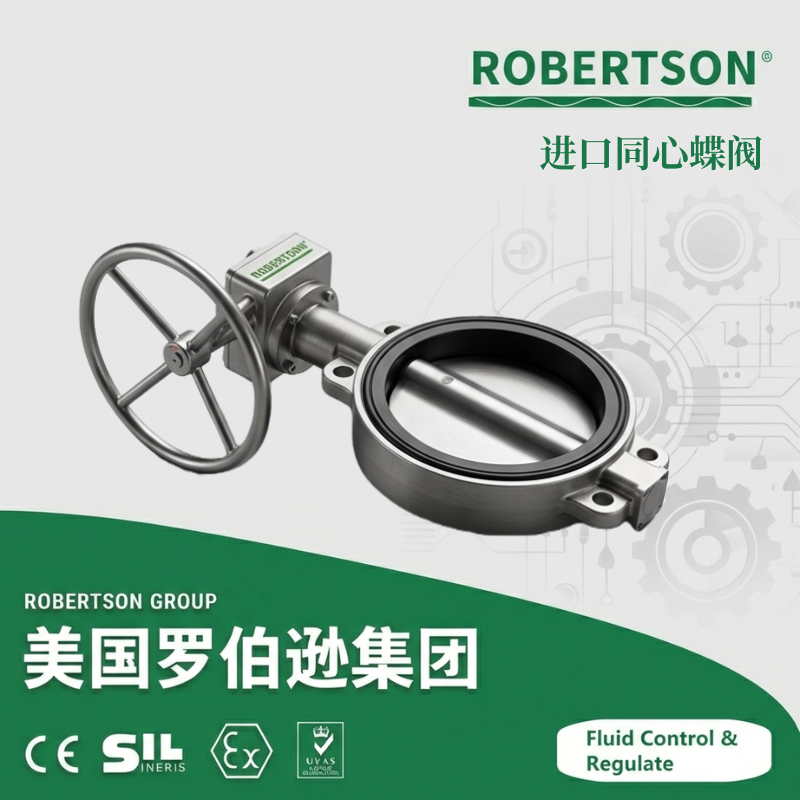

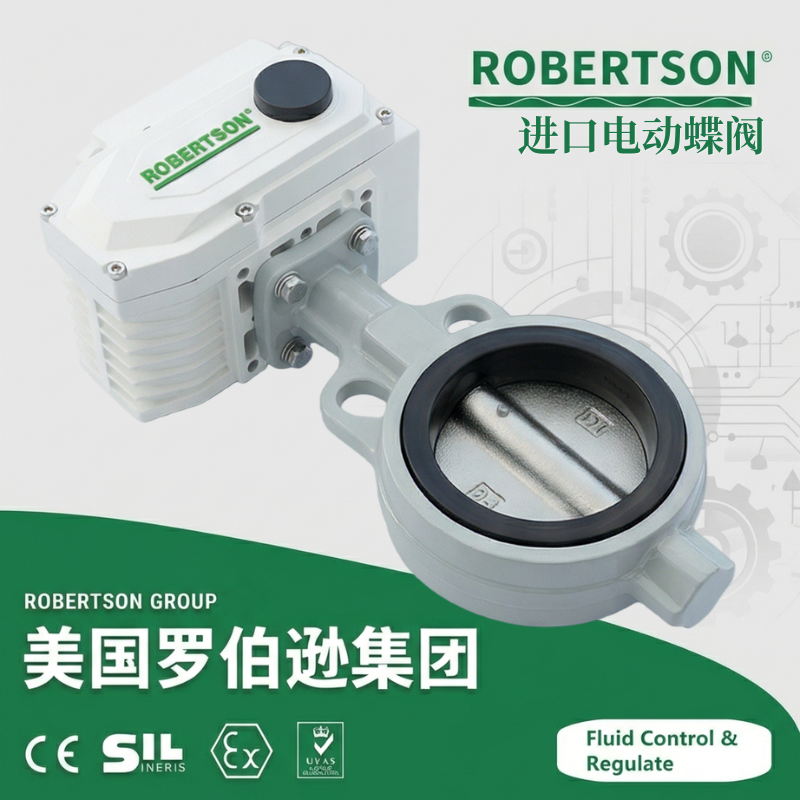

中线软密封对夹式（D971X系列） ：标准配置，阀座浮动式结构，密封圈位于阀体上或蝶板上，适用于水、气及弱腐蚀性介质，可达气泡级零泄漏
双偏心软密封法兰式（D941X系列） ：减少密封面摩擦磨损，适用于中压工况
三偏心金属硬密封对夹式（D973H/W系列） ：堆焊钴基硬质合金密封面，最高耐温+650℃，泄漏等级ANSI Class IV～V，专为高温蒸汽、导热油及含微颗粒介质等严苛工况设计

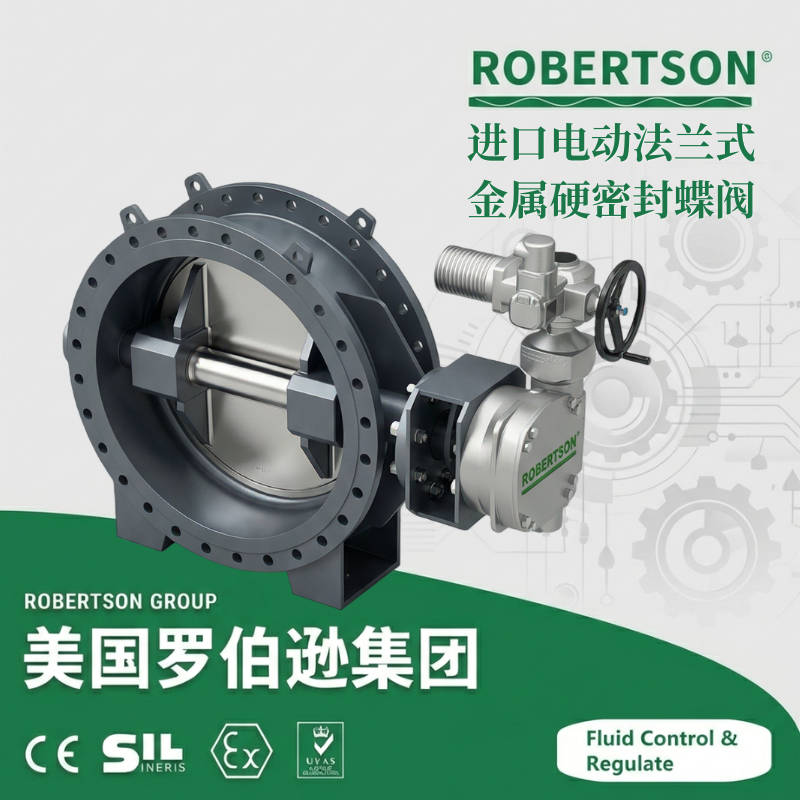

三偏心金属硬密封法兰式（D943H/W系列） ：法兰连接，大口径高压工况，耐温-40℃～+650℃，耐压PN0.6～4.0MPa
精小型电动对夹蝶阀：体积小、重量轻、扭矩大、控制精确，适用于紧凑空间安装
执行器信号反馈升级：
无源触点反馈型（标配）：提供全开位和全关位的开关量报警信号，到位后触动微动开关输出无源触点信号，该触点仅为某控制电路提供一个机械的通断点，不提供任何电源，仅有ON/OFF状态
有源触点反馈型：输出与执行器电机驱动电流相关联的位置触点信号（AC220V带载能力）
开度电位计反馈型（1/5K电位计）：输出电阻信号反馈开度，适用于对阀门开度有粗略指示需求的场合
4-20mA阀位反馈型：模拟量信号输出，适用于与DCS系统集成实现精确开度反馈（选配）
智能开关型：数字设定、数字整定、高度自诊断、一机多能；智能控制模块高度集成于电动装置本体中，无须外接定位器等
附加附件：
就地控制箱（不锈钢304箱体，户外防雨型，含启停按钮、状态指示灯、紧急停车装置）
全自动安全保护控制柜（集成过载、短路、缺相、泄漏、超温多重保护）
阀门开闭状态指示灯/指示器透视窗口
加热除湿器（防凝露装置，适用于潮湿环境，选装功能）
防雨型不锈钢接线盒
信号隔离器、防浪涌保护器
阀位反馈装置（4-20mA阀位信号输出）
手动操作机构（标配手轮）
连接方式定制：
对夹式连接（Wafer Type）：阀体无法兰，靠螺栓穿过阀体与管道两端法兰紧固，重量轻、结构紧凑，适用于DN50～1200mm
凸耳对夹式（Lug Type）：阀体两侧带螺纹凸耳，适用于终端管路或需拆卸下游管道的系统
法兰连接（RF突面密封面/MFM凹凸面密封面）：适用于DN50～2000mm，连接牢固、密封可靠

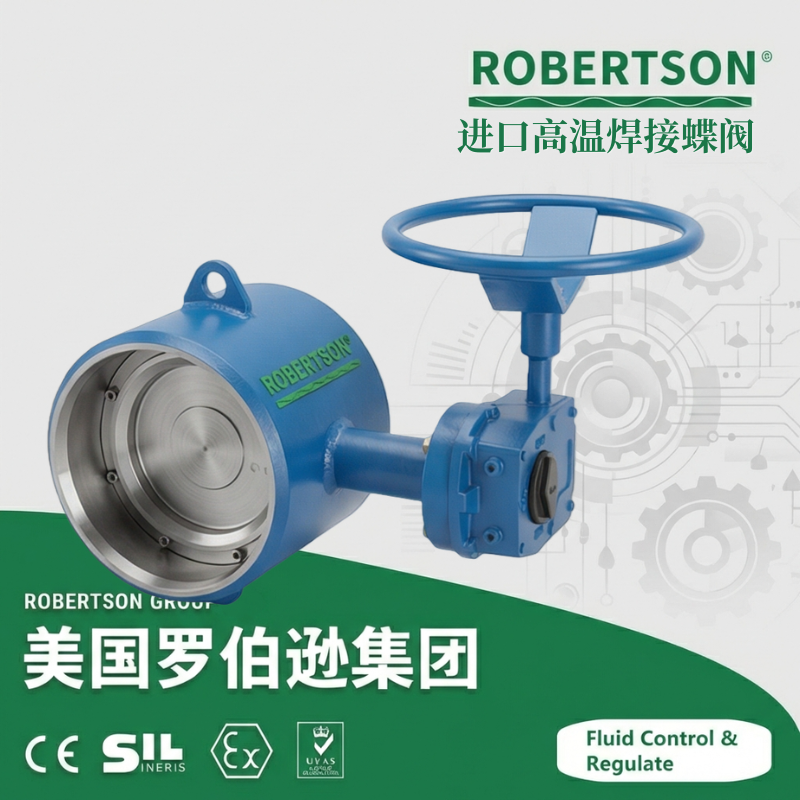

对焊连接（BW）：适用于高温高压及无泄漏特殊要求管路
连接法兰标准可按GB、JB、HG、ANSI、DIN、JIS等多种标准定制
防火安全配置（三偏心硬密封型） ：
API 607 / API 6FA / ISO 10497防火安全认证
防火结构设计：金属密封为耐火安全设计，在火灾工况下软密封烧毁后金属次级密封仍能保持基本密封
防静电装置：蝶板与阀杆、阀杆与阀体之间设置导电弹簧或接地导线，满足API 608防静电标准
防吹出阀杆：下装式阀杆结构，利用介质压力增强密封，防止阀杆飞出
管道附件（选配） ：
Y型过滤器（不锈钢304滤网，30-80目/英寸，建议安装于阀前防止杂质损伤密封面）
出口配对法兰及紧固件（金属缠绕垫片/PTFE垫片/柔性石墨垫片）
伸缩接头（补偿管路热胀冷缩，减少应力传递）
软接头（减振及管路柔性连接）
特殊工况定制：
高温型：三偏心硬密封，适用温度最高+650℃（耐热钢310S阀体，柔性石墨填料，全金属密封结构），适用于过热蒸汽、导热油、熔盐系统及烟气管道
耐强腐蚀型：全氟塑料（PTFE/PFA）衬里或哈氏合金C-276过流部件，适用于硫酸、盐酸、氢氟酸、王水等强腐蚀性介质
耐磨型：蝶板及阀座密封面堆焊硬质合金（司太立）或喷涂碳化钨涂层，适用于矿浆、煤浆、烟气脱硫等高磨损性介质

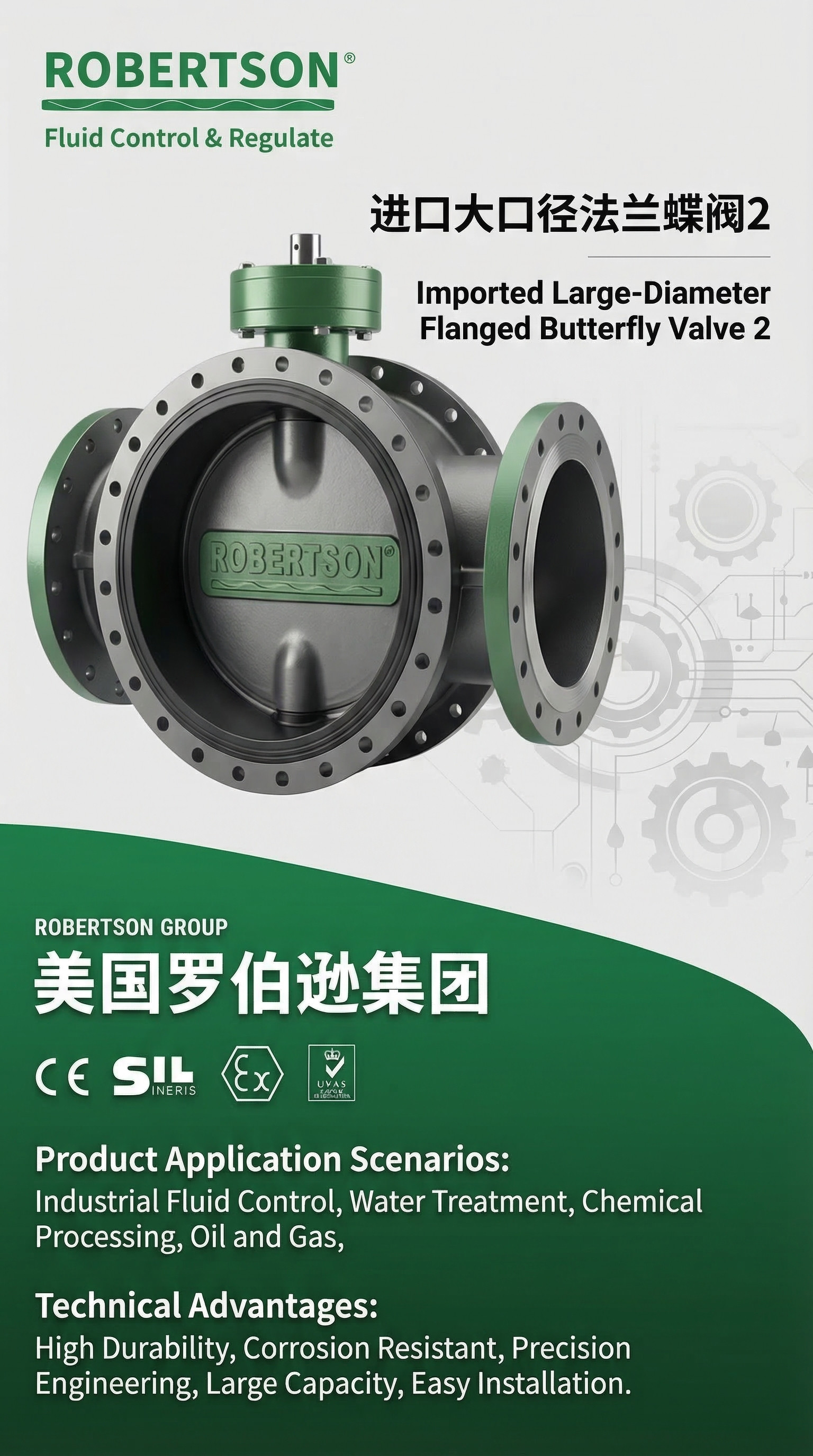

超大口径型：公称通径可扩展至DN3000及以上，适用于大型水利工程及城市供水主干管网，采用三偏心结构以降低操作力矩和提高密封可靠性
低温/深冷型：适用温度低至-196℃，不锈钢316L材质，PTFE/PCTFE密封，加长阀杆设计防止填料结冰失效，适用于LNG、液氧、液氮等深冷介质
洁净室/卫生级型：内表面镜面抛光处理（Ra≤0.4μm），卡箍快装连接，密封材质符合FDA 21 CFR 177.2600标准，适用于食品、饮料、制药及生物工程行业
测试与证书：
出厂性能试验报告（密封性试验1.1倍公称压力，壳体强度试验1.5倍公称压力，全行程启闭时间）
低气压密封测试报告
动作寿命测试报告（≥2万次）
材质硬度及耐磨性能测试报告
第三方型式试验报告
EN 10204 3.1材质证明书（可溯源至炉批号）
NACE MR0175酸性环境符合性声明
ATEX / IECEx防爆认证证书（防爆型号）
API 607 / API 6FA防火认证证书（三偏心硬密封型）
ISO 9001质量管理体系认证
产品合格证及可追溯标识（每台产品附独立序列号及铭牌）
安装操作维护手册（含执行器调试步骤、密封件更换周期、常见故障代码对照表）
电动开关蝶阀选型指引：
根据介质腐蚀性等级确定阀体材质（304/316/316L/双相不锈钢/哈氏合金/钛材）
根据介质温度范围确定密封类型（软密封或三偏心硬密封）及密封材质
根据控制需求确定反馈信号类型（无源触点/有源触点/电位计/4-20mA）
根据安装空间确定连接方式（对夹式/法兰式）
防爆场合选配ATEX/IECEx认证防爆执行器及整机
大口径阀门建议采用三偏心硬密封结构以降低操作力矩
户外安装建议选配IP67防护等级及防雨罩
烟气、粉尘环境可选配耐腐蚀涂层及防尘密封
