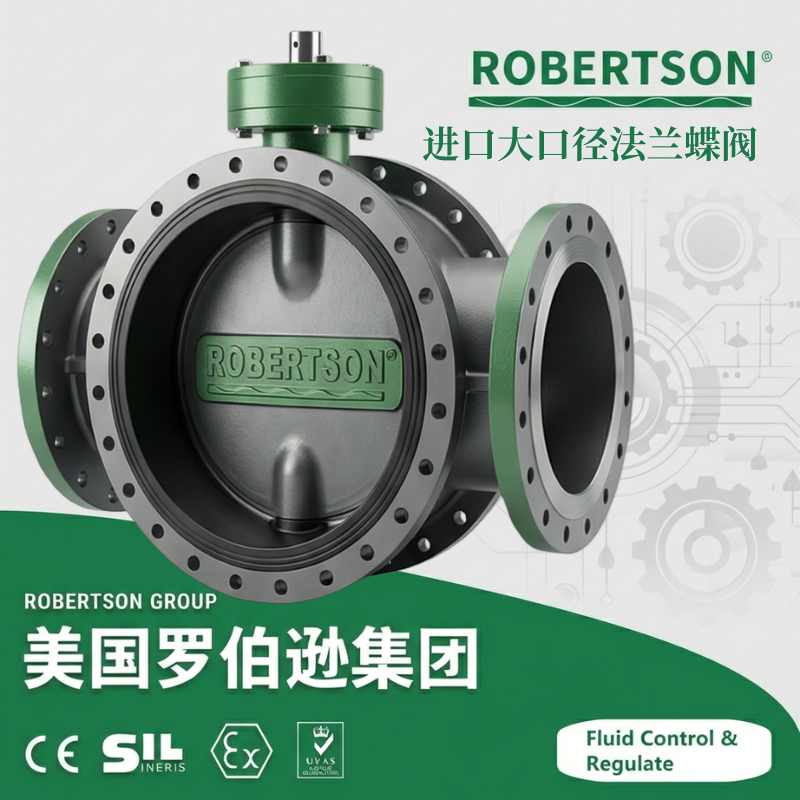

美国罗伯逊（ROBERTSON）进口大口径法兰蝶阀是一种采用法兰连接方式，适用于大中口径管道流体控制的高性能阀门。产品由阀体、蝶板、阀轴、密封装置及操作机构等核心部件组成，通过蝶板绕阀轴作90°回转，实现对管道介质的开启、关闭及流量调节。法兰连接设计使阀门与管道连接牢固、密封可靠，尤其适合大口径管道与中高压工况。 产品根据结构形式可分为中线式、双偏心式和三偏心式三大类型。其中三偏心蝶阀采用轴向偏心、径向偏心和角度偏心三维偏心结构，启闭过程中蝶板密封面与阀座几乎无摩擦，具有越关越紧的密封功能，使用寿命显著延长。阀体及过流部件可选用碳钢、不锈钢、合金钢等多种材质，密封副提供软密封（PTFE、EPDM、NBR、FKM等）和金属硬密封（多层次不锈钢+石墨或堆焊硬质合金）两种配置，能够适应清水、污水、海水、蒸汽、油品、煤气、天然气、酸碱腐蚀性介质以及高温烟气等各类复杂工况。产品广泛应用于市政供水、污水处理、石油化工、电力能源、冶金冶炼、食品医药及环保水处理等领域。
结构多样性，全面适配各类大口径工况：提供中线式（标准软密封）、双偏心（提升密封性能、减少摩擦磨损）以及三偏心（三维偏心结构、几乎无摩擦）三种主要结构形式，满足从一般管路到高压、高温、高密封性要求的严苛工况，三偏心蝶阀特别适用于高温蒸汽、含尘烟气及高频次启闭的自动化系统。
密封多样性，覆盖从零泄漏到耐高温全场景：软密封采用PTFE、EPDM、FPM等弹性材料，可达气泡级零泄漏（符合EN 12266-1 A级标准），适用温度范围-40℃至+200℃；金属硬密封采用多层次不锈钢金属片与石墨层叠压合结构，具备弹性密封补偿特性和金属密封的耐高温性能，在交变热应力下密封面不易变形或开裂，适用温度最高可达+600℃。
阀体结构紧凑，额定流量系数大：法兰蝶阀结构长度短、体积小、重量轻，特别适合做大口径阀门。全开时流阻小，在15°~70°开度范围内可实现灵敏的流量调节，因此在大口径调节领域应用非常普遍。
全通径设计，流阻低、流通能力大：阀门全开时，蝶板厚度是介质流经阀体时唯一的阻力，压力降极小。独特的流线型蝶板框架结构进一步降低了流体阻力，额定流量系数显著高于同类阀门。
三偏心金属硬密封技术（选配） ：阀轴中心线偏离蝶板中心和管道中心线，阀座密封圆锥体轴线偏离阀轴中心线，实现蝶板在启闭瞬间密封面无摩擦接触，关闭时柔性接触、瞬时压紧，实现双向零泄漏密封，同时大幅降低启闭力矩和密封面磨损，适合频繁启闭的自动化工艺要求。
多标准体系设计：全面遵循GB/T 12238、JB/T 8527、API 609、ASME B16.34等设计规范，法兰连接尺寸符合GB/T 9113、ASME B16.5、ASME B16.47等标准，可适应国内外不同工程体系。
法兰连接牢固可靠，适合大口径中高压：法兰连接通过螺栓紧固，连接牢固、密封可靠，特别适用于大口径管道与中高压工况，安装拆卸便捷、密封性能长期稳定。
宽工况适应性，可选耐腐蚀衬里：对于强腐蚀性介质（硫酸、氢氟酸、王水等），阀体可衬PTFE/FEP/PFA氟塑料，蝶板及阀座衬氟处理，兼具不锈钢机械强度与PTFE耐化学腐蚀特性，适用温度最高可达150℃。
多驱动方式与智能控制：配备蜗轮蜗杆手动、电动、气动等多种驱动装置。电动配置可选开关型或调节型，支持4-20mA信号输入，实现阀门开度连续精确调节。气动配置可选双作用或单作用（弹簧复位常闭/常开），配以电磁阀、限位开关、电气定位器等附件，可接入PLC/DCS系统实现远程自动化控制。
整体式防腐保护与洁净配置：碳钢阀体及阀板采用环氧树脂粉末静电喷涂，附着力强、耐腐蚀、外形美观；不锈钢阀体经精密机械抛光或电解抛光处理，表面光滑、无死角，避免介质积聚，符合卫生级洁净要求。
防火防静电安全设计（可选） ：通过API 607防火安全试验认证，设置导电结构防止静电积聚，确保易燃易爆场所的操作安全。
结构型式：中线法兰蝶阀 / 单偏心法兰蝶阀 / 双偏心法兰蝶阀 / 三偏心法兰蝶阀 / 衬氟法兰蝶阀
阀体材质升级：
碳钢（WCB、A216 WCB）：经济型，适用于水、蒸汽、油品及非腐蚀性介质
不锈钢304（CF8）：适用于一般腐蚀性介质
不锈钢316（CF8M）：含钼成分，适用于氯化物腐蚀及海水工况
不锈钢316L（CF3M）：超低碳奥氏体不锈钢，强腐蚀环境适用
双相不锈钢（S31803、S32750）：适用于含高浓度氯离子、硫化物的强腐蚀环境
合金钢（15CrMo、12Cr1MoV）：耐高温蠕变，适用于高温蒸汽系统
铸铁（HT200、QT450-10）：经济通用型，适用于给排水及一般工业管路
密封材质选择：
驱动与附件配置：
电动执行器：开关型（AC 220V / AC 380V）/ 调节型（4-20mA信号输入）/ 防爆型（ExdⅡBT4 / ExdⅡCT6）；配限位开关（无源触点反馈，阀门开闭状态信号输出）及阀门定位器（支持HART/Profibus通讯协议）
气动执行器：双作用（通气开、通气关）或单作用（弹簧复位常闭/常开）；标配附件：二位五通电磁阀、空气过滤减压阀、限位开关；选配附件：手轮机构（气源故障时手动操作）、电气定位器（4-20mA信号精确调节）
气动工作压力：0.4—0.7 MPa
蜗轮蜗杆手动操作：标配大扭矩蜗轮箱，手轮/手柄操作，启闭省力，自带定位自锁机构（任意位置自锁）
蜗轮箱特点：铸铁或铝合金外壳，内置铜质蜗轮及合金钢蜗杆，传动效率高、耐磨损，防护等级IP65
防静电与防火配置：防静电结构（阀杆与阀体间设导电通路）/ API 607 / API 6FA 防火安全认证
防爆配置：ATEX / IECEx防爆认证，适用于Zone 1/Zone 2危险区域，配套防爆电动执行器/电磁阀/限位开关/接线盒/电缆引入装置
调节特性升级：
V型切口蝶板：实现近似等百分比的流量调节特性，适用于高粘度、悬浮液、含纤维介质
直线型调节特性：流量与开度成线性关系，适用于液位及定压差工况
连接方式定制：
法兰密封面形式：RF突面（标准）/ MFM凹凸面（中高压）/ TG榫槽面（高压及高密封要求）
法兰标准：GB/T 9113、HG/T 20592、JB/T 79、ANSI B16.5、ASME B16.47、DIN、JIS
表面处理与涂层：
碳钢阀体：环氧树脂粉末静电喷涂（颜色可选），漆膜厚度≥150μm，耐盐雾≥500h
不锈钢阀体：精密机械抛光 / 电解抛光（EP，Ra≤0.4μm，钝化膜致密，卫生级配置）
高温型配置：
低温及深冷配置：
适用温度-46℃— -196℃：阀体选用低温碳钢LCB/LCC或不锈钢316L，密封采用PTFE或PCTFE，配套加长阀杆（长颈阀盖）结构
深冷处理工艺（-196℃液氮保冷后自然回温），消除材料相变应力，确保阀门在低温极端工况下的结构稳定性和密封可靠性
卫生级配置：
内表面镜面抛光处理（Ra≤0.4μm），卡箍快装连接（卫生级大口径蝶阀执行标准）
密封材质符合FDA 21 CFR 177.2600及USP Class VI生物相容性标准
支持CIP在线清洗和SIP在线蒸汽灭菌（135-150℃，30-60分钟）
大口径特别备注：当阀门公称通径≥DN1200时，建议采用双偏心或三偏心结构以降低操作力矩和提高密封可靠性；大口径蝶阀在平面位置许可的条件下宜采用卧式布局
测试与证书：
出厂性能试验报告（壳体强度试验1.5×公称压力，密封试验1.1×公称压力）
带压工况启闭寿命测试报告（软密封≥2万次，金属硬密封≥5万次）
第三方型式试验报告
EN 10204 3.1材质证明书（可溯源至炉批号）
NACE MR0175酸性环境符合性声明
API 607 / API 6FA防火认证证书
ATEX / IECEx防爆认证证书
SIL安全完整性等级认证（SIL 2 / SIL 3，适用于高要求安全相关系统）
ISO 15848-1低逸散排放认证（Class B）
TA-Luft空气清洁认证
ISO 9001质量管理体系认证
产品合格证及可追溯标识（每台产品附独立序列号及铭牌）
安装操作维护手册（含扭矩计算、安装对中要求、启闭力矩曲线及常见故障排除指引）
