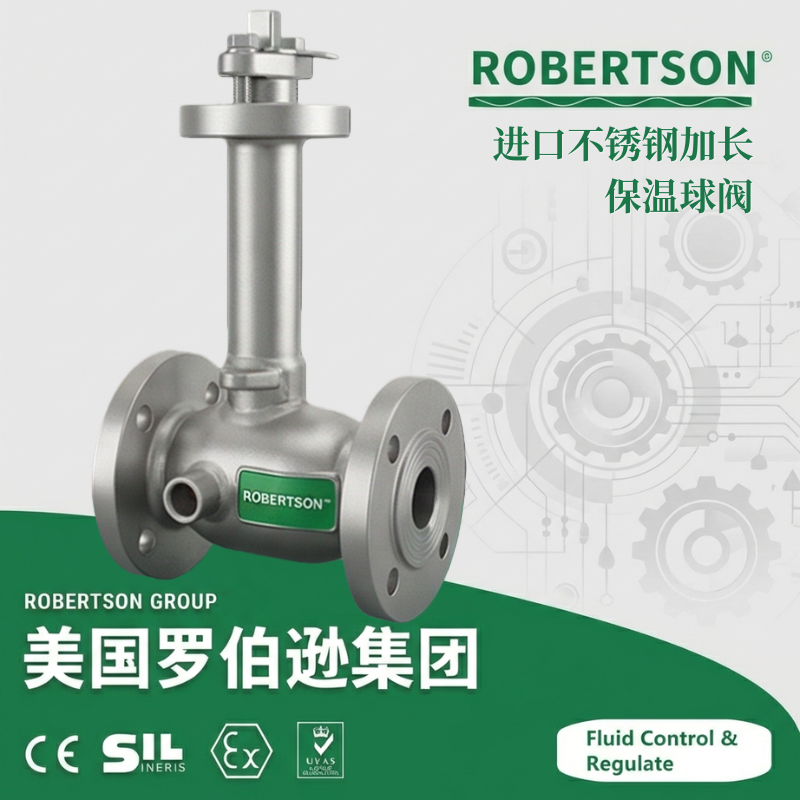

美国罗伯逊（ROBERTSON）进口不锈钢加长保温球阀是一款专为高粘度、易凝固及超低温介质输送工况研制的高性能控制阀门。该产品集成加长阀杆与整体式保温夹套双重结构，既可广泛应用于石油、化工、沥青、树脂、制药、食品等需要伴热输送的常温高粘度介质系统，亦可拓展至液化天然气（LNG）、液氧、液氮等深冷介质管路，全面满足工业管道系统中介质保温、防凝、绝热及安全操作等多重需求。 产品采用加长阀杆（长颈阀盖）设计，在阀体与填料函之间设置一定长度的延伸套管（加长颈），将填料函及驱动装置区域与介质流道有效隔离。这一结构既为管道绝热层的连续包覆提供了充裕空间，使保温层能够覆盖阀体并向阀杆方向延伸而无须中断，避免因冷凝结冰而导致填料密封失效或阀杆卡死，又可防止填料函区域温度过高或过低，确保柔性石墨或聚四氟乙烯密封材料的稳定性，显著提升阀门在极端温度工况下的密封寿命。阀体外部通过整体式金属夹套形成双层结构，通过夹套口通入蒸汽、导热油、热水或液氮等热媒/冷媒，使阀门整体升温或降温，确保阀内高粘性或易结晶介质始终维持在适宜温度，有效防止介质因热量损失而结晶凝固，为关键介质输送提供全工况的安全保障。阀体及所有过流部件通体选用优质不锈钢（SUS304 / SUS316 / SUS316L）材质，通径与管道内径一致，介质呈直线流动，流阻极小，密封性能持久可靠。
加长阀杆一体化结构：产品采用加长阀杆（长颈阀盖）设计，在阀体与填料函之间设置延伸套管（加长颈），将填料及操作机构区域与介质流道有效隔离。这一结构为管道绝热层的连续包覆提供了充裕空间，使保温层能够覆盖阀体并向阀杆方向延伸，避免因低温工况下冷凝结冰而导致填料密封失效或阀杆卡死，同时可在超高温工况下防止填料过热碳化。加长阀杆还可将手轮或驱动装置提升至保温层之外，便于操作人员在安全距离完成阀门启闭，有效避免在低温或高温介质工况下的烫伤或冻伤风险。
整体式夹套保温结构：核心优势在于整体式夹套保温结构设计，能够实现均匀的保温或保冷。夹套采用碳素钢管与阀体接管焊接，比铸造夹套更加耐压牢固，允许蒸汽或导热油的最高压力可达1.0MPa。阀体侧面和底部设有夹套连接口（G1/2内螺纹接口），确保热媒可循环流动，均匀覆盖阀体各部位，对阀门进行不间断保温加热，从而维持阀体温度，保证所输送的介质不会因温度下降而凝固或结晶。夹套亦可通入液氮等冷媒，用于LNG、液氧、液氮等深冷介质的输送工况，实现保冷及防结冰控制。
全通径低流阻流道：产品采用全通径结构设计，阀门的通径与管径保持一致，介质呈直线流动，流动阻力极小，其阻力系数与同长度的管段基本相当。这一设计在高粘度介质输送中尤为重要，可有效降低管路中的介质热量损失，确保粘稠介质的流畅通过，避免因局部流道变窄导致的压力突降和温度下降。
高耐腐蚀不锈钢材质：阀体、球体、阀杆及所有过流部件均选用优质不锈钢SUS304、SUS304L、SUS316或SUS316L材质精密铸造或机加工，具有良好的耐酸、耐碱、耐氯化物腐蚀性能。阀体可选配CF8/304（适用于硝酸等氧化性介质）、CF8M/316（适用于醋酸等腐蚀性介质）以及CF3/CF3M超低碳不锈钢（适用于强腐蚀性介质），还可根据苛刻工况要求定制双相不锈钢、哈氏合金等特种合金材料。内表面经精密抛光处理，满足卫生级洁净要求。
双密封系统与防火防静电配置：提供软密封和金属硬密封两种密封配置。软密封标准配置采用PTFE聚四氟乙烯阀座，适用温度范围-29℃～180℃；高温工况可选用对位聚苯（PPL）阀座，适用温度可达300℃。金属硬密封结构适用温度最高可达450℃，密封面堆焊司太立合金或喷涂碳化钨，具备优异的耐磨损性能和耐高温性能。产品设有耐火结构，万一发生火灾时仍可保持密封性能；根据用户需要可配置防静电结构，阀杆与阀体之间设置导电弹簧，防止静电积累引发火花。阀杆采用下装式防吹出设计，确保在高压工况下阀杆不会冲出阀体，操作力矩小、启闭轻松。
| 参数项目 | 数值 / 范围 |
|---|---|
| 公称通径 | DN15 — DN300（1/2″ — 12″）；部分型号可扩展至DN600 |
| 公称压力 | 1.6 MPa — 6.4 MPa（Class 150 — Class 400）；高压定制可达PN10.0～PN32.0MPa / Class 600～2500LB |
| 适用温度（介质） | -196℃ ～ +450℃（依密封材质及夹套热媒而定） |
| PTFE密封圈适用温度 | -29℃ ～ +180℃ |
| PPL密封圈适用温度 | -20℃ ～ +300℃ |
| 金属硬密封适用温度 | ≤ 450℃ |
| 适用介质 | 重油、沥青、胶类、树脂、巧克力、糖浆、酸液、碱液、腐蚀性化工物料、液氧、液氮、LNG等常温高粘度介质及超低温介质 |
| 通径结构 | 全通径 / 缩径 |
| 阀体材质 | 不锈钢 SUS304 / SUS304L / SUS316 / SUS316L；CF8 / CF8M / CF3 / CF3M；双相不锈钢；哈氏合金 |
| 球体材质 | 不锈钢 304 / 316 / 316L / 铬镍钢 |
| 阀杆材质 | 不锈钢 2Cr13 / SUS304 / SUS316；耐热钢 |
| 密封圈（阀座）材质 | PTFE / PPL / 金属硬密封（堆焊司太立合金/碳化钨涂层） |
| 填料材质 | PTFE / 柔性石墨 |
| 加长颈（延伸套管）材质 | 不锈钢 304 / 316 |
| 夹套材质 | 碳素钢 / 不锈钢 |
| 夹套允许压力 | ≤ 1.0 MPa（蒸汽或热水） |
| 夹套连接口 | 2 - G1/2螺纹（标准）；可选 G3/8、G3/4 或 NPT |
| 夹套接口位置 | 侧面 / 底部（带排污口） |
| 连接方式 | 法兰连接（RF / MFM / TG密封面）/ 对焊连接 / 承插焊 |
| 法兰标准 | ANSI B16.5 / GB/T 9113 / JB/T 79 / HG 20592 / DIN / JIS |
| 设计制造标准 | GB/T 12224、ASME B16.34、API 608、API 6D、BS 5351 |
| 结构长度标准 | ASME B16.10、GB/T 12221 |
| 试验检验标准 | JB/T 9092、API 598 |
| 驱动方式 | 手动（手柄/蜗轮）/ 气动 / 电动 |
| 耐火结构 | API 607 / ISO 10497 防火认证（可选） |
| 防静电结构 | 阀杆与阀体之间设导电弹簧（可选） |
结构型式：两片式加长阀杆保温球阀 / 三片式加长阀杆保温球阀 / 浮动球式 / 固定球式 / V型切口调节型
加长阀杆规格定制：加长颈长度可根据管道绝热层厚度及操作空间需求按需定制，确保填料函完全脱离热媒传导影响区域或低温传冷区域，防止填料碳化或结冰失效。加长阀杆的阀杆材料通常经过镀铬或氮化处理，提高表面硬度，增强填料密封的可靠性。延伸套管外部可缠绕多层保冷材料（如聚氨酯发泡、气凝胶毡等），进一步减少冷量散失并防止外部凝露。
夹套类型与连接接口：蒸汽夹套 / 导热油夹套 / 冷却水夹套 / 液氮冷媒夹套；夹套接口形式可选螺纹（G1/2、G3/8、G3/4或NPT）、法兰或快速接头。底部设排污口（带丝堵），便于冷凝液或杂质排放。
密封材料：PTFE（聚四氟乙烯，适用温度-196℃～+250℃，耐强酸强碱）/ PPL（对位聚苯，适用温度-20℃～+300℃，耐磨性优）/ 金属硬密封（堆焊司太立合金，适用温度≤+450℃，耐高温耐磨损）/ 尼龙（适用温度-40℃～+150℃，耐磨型）/ 氟橡胶O型圈
密封面硬化处理：球体及阀座表面渗氮 / 球体表面镀硬铬 / 碳化钨喷涂 / 司太立合金堆焊（适用于高磨损及高温工况）
阀体材质升级：不锈钢304（经济通用型，适用于硝酸等氧化性介质）/ 不锈钢316（含钼成分，耐氯化物腐蚀及海水工况）/ 不锈钢316L（超低碳，强腐蚀性介质适用）/ 不锈钢304L（抗晶间腐蚀性能更优）/ 双相不锈钢2205/2507（含氯离子及硫化物等强腐蚀环境）/ 哈氏合金C-276（极端腐蚀性介质，耐强酸及氯离子腐蚀）/ 铸钢WCB（经济型，适用于非腐蚀性工况）。阀体材质可根据介质腐蚀性等级灵活选配，满足从一般化工介质到高腐蚀性介质的各类工况需求。
绝热保温层：聚氨酯泡沫（PUR）或PIR泡沫保温层（厚度50-100mm），外包不锈钢或镀锌钢板护壳，适用于深冷工况及严寒地区户外安装，可有效减少冷量散失并防止外部凝露。
操作与驱动方式：
手动：带锁手柄（标准）/ 大扭矩蜗轮蜗杆传动（适用于大口径及高压工况）
气动：双作用（通气开、通气关）/ 单作用常闭型（通气开、断气关）/ 单作用常开型（通气关、断气开）；配套附件：电磁阀、限位开关、空气过滤减压阀、电气定位器（4-20mA信号精确调节）、手轮机构、保位阀
电动：开关型（AC 220V / AC 380V）/ 调节型（4-20mA信号）/ 智能一体化型（带LCD显示屏）/ 防爆型（ExdⅡBT4/ExdⅡCT6）
长颈绝热操作杆：在加长阀杆顶部加装绝热手柄或延长操作杆，使操作人员在保温层之外安全启闭阀门，有效避免烫伤或冻伤风险
防爆配置：ATEX（Ex II 2G Ex h db IIB T4 Gb）/ IECEx 防爆认证，适用于石油化工、天然气输送等存在可燃性气体的危险场所；防爆等级ExdⅡBT4 / ExdⅡCT6
卫生级配置：内表面镜面抛光处理（Ra≤0.4μm），卡箍快装连接，符合FDA/cGMP/3A卫生标准，可在线CIP清洗和SIP蒸汽灭菌，适用于食品、饮料、制药及生物工程行业
仪表与监控附件：夹套进出口温度传感器 / 介质出口温度变送器 / 压力表接口 / 夹套压力指示器 / 无源触点阀位信号反馈（限位开关）/ 接近传感器反馈（直流5-24V信号）/ 防雨型不锈钢接线盒
连接方式定制：法兰连接（RF突面密封面/MFM凹凸面密封面/TG榫槽面密封面）/ 对焊连接（BW）/ 承插焊（SW）/ 卡箍快装式（卫生级）/ 螺纹连接（NPT/BSP/G，小口径专用）
特殊定制：高温型（最高耐温+600℃，全金属硬密封，耐热钢阀体，适用熔盐及高温导热油）/ 超低温型（最低耐温-196℃，316L不锈钢材质，PTFE密封，适用LNG、液氮、液氧等深冷介质）/ 抗硫型（符合NACE MR0175标准，适用于酸性气体及含硫化氢介质）/ 耐磨型（球体及密封面堆焊硬质合金或喷涂碳化钨涂层，适用于高磨损性介质）/ 全衬氟型（PTFE/PFA衬里，适用于强酸、强碱及有机溶剂等强腐蚀性介质，适用温度最高180℃）
测试与证书：出厂压力及密封试验报告 / 夹套强度试验报告 / 第三方型式试验报告 / EN 10204 3.1 材质证明书（可溯源至炉批号）/ NACE MR0175 酸性环境符合性声明 / API 607 防火认证 / SIL 安全完整性等级认证 / ISO 9001 质量管理体系认证 / 产品合格证及可追溯标识（每台产品附独立序列号及铭牌）/ 安装操作维护手册
