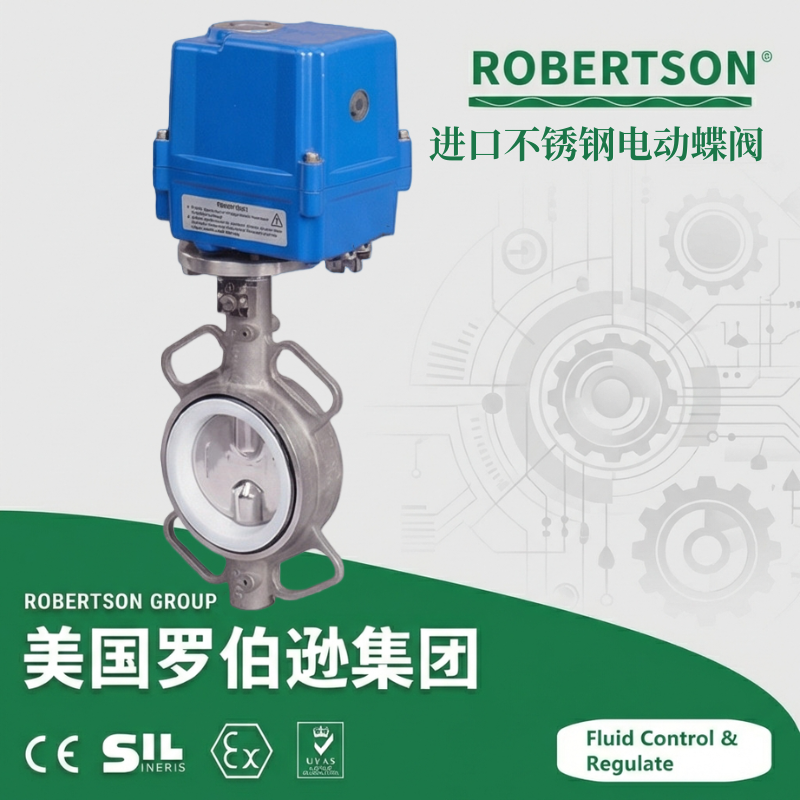

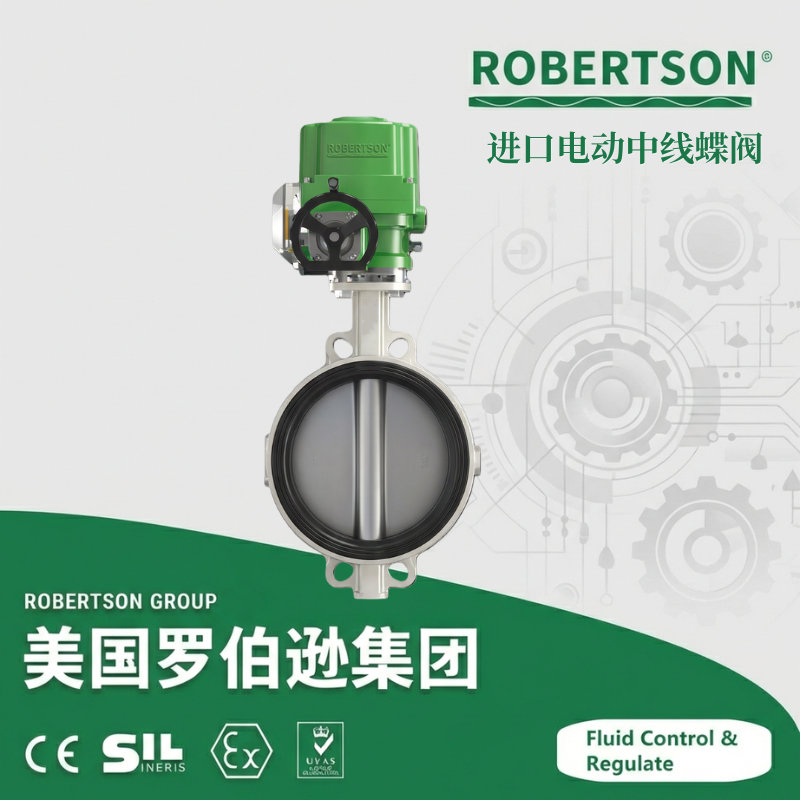

美国罗伯逊（ROBERTSON）进口不锈钢电动蝶阀是一款由高精度角行程电动执行器与不锈钢蝶阀一体化集成的自动化控制阀门，专为工业管道系统中介质的截断与流量调节工况设计。产品采用一体化结构设计，电动执行器与蝶阀直接连接，无需中间过渡支架，结构紧凑、体积小巧、重量轻。蝶阀部分根据工况需求可选用中线软密封或三偏心硬密封结构，蝶板由阀杆带动在0°～90°范围内旋转，实现快速启闭和近似等百分比流量调节特性。电动执行器支持开关型（两位控制）和调节型（4-20mA模拟量信号控制）两种控制模式，输入AC220V、AC380V等电源即可控制运转，并可接入PLC、DCS等工业自动化控制系统实现远程操作与联锁控制。阀体及过流部件选用优质不锈钢SUS304或SUS316L材质，具有优良的耐腐蚀性能。产品广泛应用于食品、环保、轻工、石油、化工、造纸、电力、制药、水处理等行业的工业过程自动控制系统中。
高精度电动执行器，智能控制：电动执行器采用一体化结构设计，控制模块集成于执行器内部，接入电源即可控制运转。开关型执行器实现阀门的全开或全关控制，调节型执行器接收4-20mA电流信号或0-10V电压信号，实现阀门开度的连续精确调节，定位精度高、响应迅速。执行器具备双重限位、过热保护、过载保护等多重安全防护功能，确保设备在异常工况下自动保护。部分型号可配手动操作机构，便于现场调试及断电应急操作。

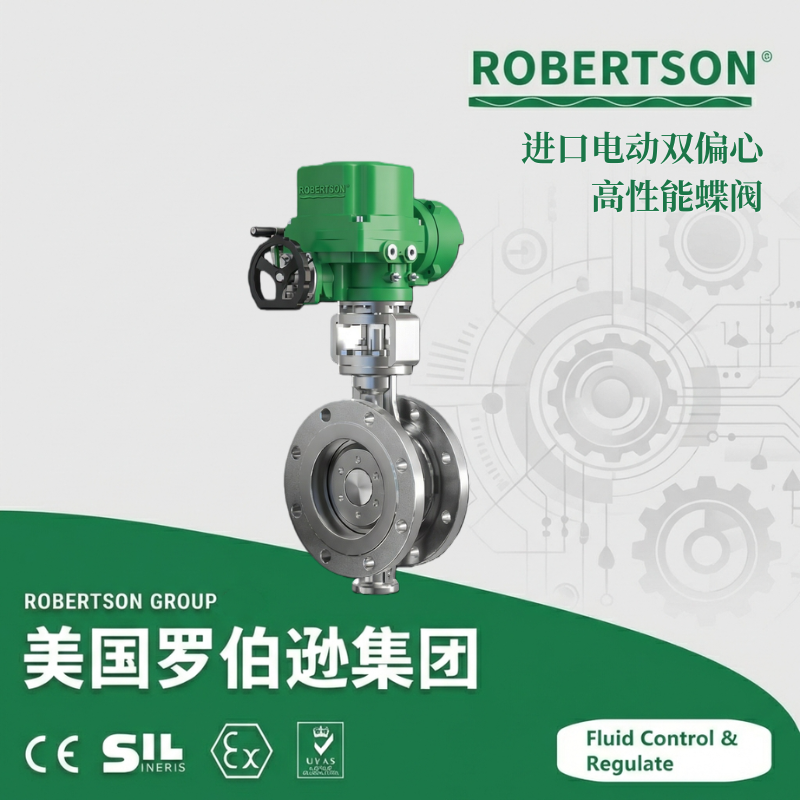

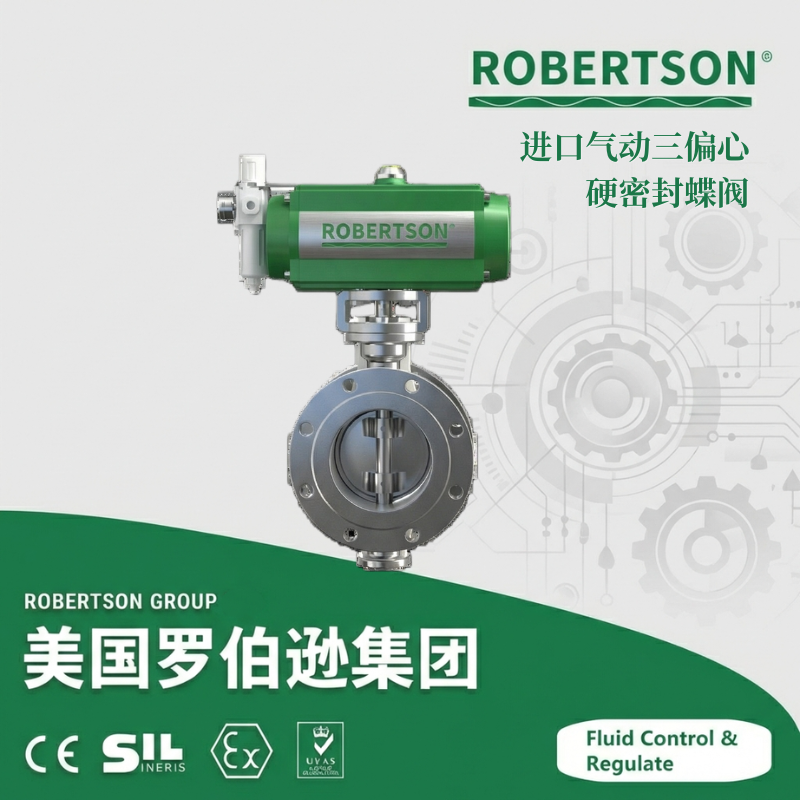

双偏心/三偏心密封结构，密封性能卓越：产品根据工况需求可选配双偏心或三偏心密封结构。双偏心结构使蝶板在启闭过程中与阀座密封面迅速脱离接触，减少了密封面的摩擦磨损，具有越关越紧的密封功能，密封性能可靠。三偏心硬密封结构采用金属硬密封设计，密封副选用不锈钢和硬质合金配对，适用于高温（最高+450℃）及高压工况，实现零泄漏双向密封。密封圈可位于阀体上或蝶板上，用户可根据介质特性灵活选择。
全不锈钢过流部件，耐腐蚀性能优异：阀体、蝶板、阀杆等过流部件标配SUS304不锈钢材质，可选配SUS316、SUS316L及双相不锈钢等更高耐腐蚀等级材质，具有良好的耐酸、耐碱、耐海水腐蚀性能，适用于含颗粒、纤维及粘稠介质的输送。阀杆经精密加工和调质处理，扭矩传递高效可靠，抗腐蚀能力强。
结构紧凑，安装维护便捷：产品整体结构紧凑，体积小、重量轻，法兰式和对夹式两种连接形式可选，安装空间要求低。蝶板采用框架结构设计，强度高、过流面积大、流阻小。执行器免加油免点检，维护工作量极少，任意角度安装均可正常工作。支持在线维护，无需拆卸阀体即可进行执行器检修与密封件更换。
宽工况适应能力：公称通径覆盖DN40～DN1200（部分型号可扩展至DN2000），公称压力覆盖PN1.0MPa～PN6.4MPa（Class150～300），适用介质温度覆盖-50℃～+450℃，可满足从常温常压到高温高压的各类工况需求。双向密封功能使安装时不受介质流向限制，可在任何方向安装。
丰富的电气接口与防爆配置：执行器标配AC220V/AC380V电源，可选DC24V、AC110V等电压等级及50Hz/60Hz双频率。控制信号支持开关量触点信号、4-20mA模拟量信号、0-10V电压信号及RS485通讯接口。可选配防爆型电动执行机构，防爆等级ExdⅡBT4（可选ExdⅡCT6），适用于石油化工及存在可燃性气体的危险场所。
| 参数项目 | 数值 / 范围 |
|---|---|
| 公称通径 | DN40 — DN1200（1.5″ — 48″）；部分型号可扩展至DN2000 |
| 公称压力 | PN1.0 — PN6.4 MPa（Class150 — Class300）；特殊可达PN10.0MPa |
| 连接形式 | 对夹式 / 法兰连接（RF/MFM密封面） |
| 法兰标准 | GB/T 9113、JB/T 79、HG 20594、ANSI B16.5、DIN、JIS |
| 适用介质温度（软密封） | -20℃ — +180℃（依密封材料而定） |
| 适用介质温度（硬密封） | -50℃ — +450℃（三偏心金属硬密封结构） |
| 适用介质 | 水、油、气、蒸汽、腐蚀性液体、粘稠介质、含颗粒纤维介质 |
| 阀体材质 | SUS304 / SUS316 / SUS316L不锈钢；可选CF8/CF8M铸造不锈钢 |
| 蝶板材质 | SUS304 / SUS316 / SUS316L不锈钢；可堆焊硬质合金 |
| 阀杆材质 | SUS304 / SUS316 / 17-4PH / 2Cr13不锈钢 |
| 密封材质（软密封） | EPDM / NBR / FKM（氟橡胶）/ PTFE / PPL / 硅橡胶 |
| 密封材质（硬密封） | 不锈钢+硬质合金堆焊 / 镍基合金 / 司太立合金 |
| 泄漏等级（软密封） | 零泄漏（气泡级）；符合GB/T 4213-92标准，泄漏量≤Kv值的10⁻⁴ |
| 泄漏等级（硬密封） | 符合ANSI Class IV / V / VI |
| 基本误差 | ±2.5% |
| 回差 | ±2.5% |
| 死区 | 1%（可调） |
| 可调范围 | 50:1 |
| 动作范围 | 0～90°（角行程） |
| 流量特性 | 近似快开型 / 近似等百分比型（调节型配置） |
| 电源电压 | AC220V / AC380V（三相） / AC110V / DC24V；50/60Hz |
| 输出力矩 | 50 N·m — 6000 N·m（依执行器型号） |
| 动作时间 | 10 — 135 秒 / 90°（依执行器扭矩及规格） |
| 防护等级 | IP65 / IP67（标准）；可定制IP68（潜水型） |
| 绝缘等级 | F级 / H级 |
| 环境温度 | -20℃ — +70℃ |
| 设计制造标准 | GB/T 12238-2008、ISO 10631-1991、API 598、MSS SP-67 |
| 结构长度标准 | GB/T 12221、ISO 5752、API 609 |
| 防爆等级（选配） | ExdⅡBT4 / ExdⅡCT6（ATEX / IECEx认证） |
| 运行模式 | S1（连续工作制） |
结构型式：中线软密封电动蝶阀（标准型）/ 双偏心高性能电动蝶阀 / 三偏心金属硬密封电动蝶阀 / 对夹式电动蝶阀 / 法兰式电动蝶阀 / 卫生级电动蝶阀（卡箍快装连接，内外抛光，适用于食品及制药行业）/ 衬氟电动蝶阀（F46/PFA衬里，强腐蚀性介质适用）。
密封材质等级：
软密封：EPDM三元乙丙橡胶（热水及弱酸碱）/ NBR丁腈橡胶（耐油型）/ FKM氟橡胶（耐高温及化学品）/ PTFE聚四氟乙烯（耐强腐蚀，-30℃～+180℃）/ PPL对位聚苯（耐高温，-30℃～+250℃）/ 硅橡胶（食品级）/ 增强型PTFE（高强度、耐磨）。
硬密封：不锈钢+硬质合金堆焊 / 司太立合金 / 镍基合金（Inconel）/ 碳化钨涂层（高磨损工况）。
材质升级：
阀体/蝶板：SUS304不锈钢（标准）/ SUS316 / SUS316L（含钼，耐氯化物腐蚀及海水工况）/ 双相不锈钢2205/2507（含氯离子、硫化物等强腐蚀环境）/ 哈氏合金C-276（极端腐蚀工况）。
阀杆：2Cr13不锈钢（标准）/ SUS304 / SUS316 / 17-4PH沉淀硬化不锈钢 / Inconel耐热合金。
电动执行器类型：
开关型执行器：实现对阀门的全开或全关控制（两位式），配无源触点信号反馈或到位指示灯信号。
无源触点型：开关型基础上附加无源触点信号输出。
开度信号型：开关型基础上附加1/5K电位计，输出电阻信号反馈开度。
调节型执行器：接收4-20mA电流信号或0-10V电压信号，实现阀门开度的连续精确调节（闭环控制），输出4-20mA阀位反馈信号。
智能一体化型：内置CPU控制器，LCD液晶显示屏，支持现场按键操作、远程控制、参数设定、故障自诊断等功能。
防爆型执行器：ATEX / IECEx防爆认证，防爆标志ExdⅡBT4或ExdⅡCT6，适用于Zone1/Zone2危险区域，配防爆接线盒。
执行器控制信号与接口：开关量信号（无源触点）/ 4-20mA电流信号（调节型）/ 0-10V电压信号 / 1-5V电压信号 / RS485 Modbus通讯协议 / Profibus DP总线 / 智能总线控制（HART、Foundation Fieldbus）。
执行器保护功能：双重限位开关（机械限位+电子限位）/ 电机过热保护（热敏电阻PTC）/ 过载保护（过电流自动断电）/ 电机堵转保护 / 缺相保护（三相电机）/ 防凝露加热器（潮湿环境适用）/ 手动离合机构（配手轮，应急操作）。
连接方式：对夹式连接（标准型，适用于常规管路）/ 法兰式连接（RF突面密封面 / MFM凹凸面密封面 / TG榫槽面密封面）/ 卫生级卡箍快装连接（内外抛光，食品、医药行业适用）/ 焊接连接（承插焊SW / 对焊BW，高温高压工况）。
表面处理与涂层：不锈钢本体酸洗钝化处理（标准）/ 镜面抛光处理（卫生级，Ra≤0.4μm）/ 电解抛光（半导体及高纯介质适用）/ 不锈钢喷砂处理（亚光面效果）。
防爆配置：ATEX 2014/34/EU认证 / IECEx防爆认证 / 防爆标志ExdⅡBT4（标准） / ExdⅡCT6（更高防爆等级） / 防爆接线盒及电缆引入装置。
控制与电气附件：就地控制箱（不锈钢304箱体，户外防雨型）/ PLC控制柜（集成过载、短路、缺相、泄漏、超温保护）/ 全自动安全保护控制柜 / 防雨型不锈钢接线盒 / 信号隔离器 / 防浪涌保护器。
特殊定制：
高温型：介质温度扩展至+450℃（三偏心金属硬密封结构，耐高温合金材质，密封副堆焊硬质合金）

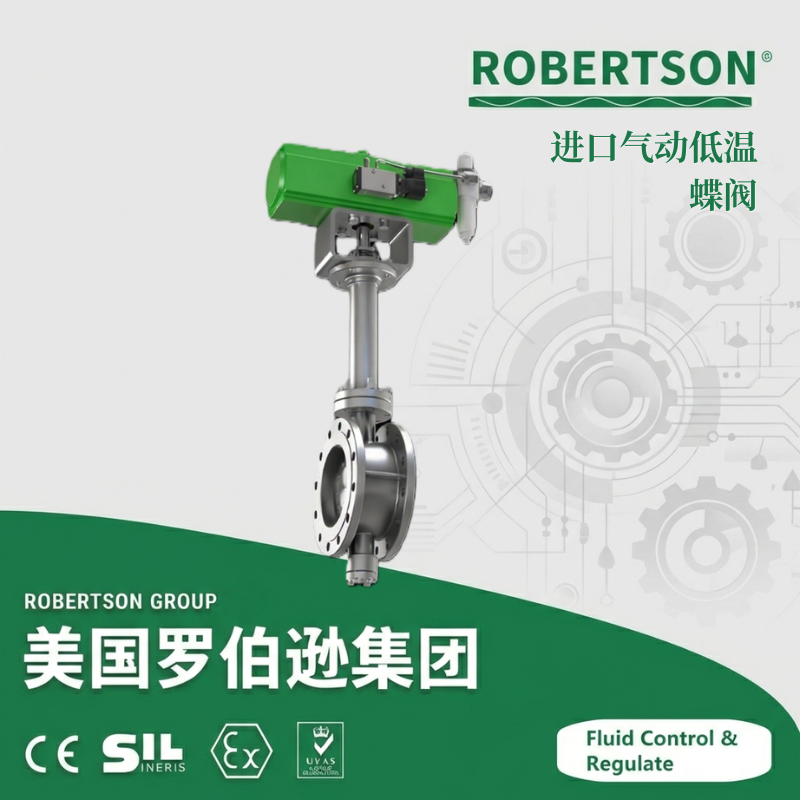

低温型：介质温度扩展至-196℃（低温不锈钢材质，加长阀颈设计，适用于LNG及液氮工况）
耐磨型：蝶板及阀座密封面堆焊硬质合金或碳化钨涂层，适用于高磨损性介质
卫生级/CIP型：内表面电解抛光处理，Ra≤0.4μm，符合FDA / 3A卫生标准，卡箍快装连接，无死角设计，可在线CIP清洗，适用于食品、饮料、生物制药行业
保温夹套型：阀体外部焊接整体式保温夹套，通入蒸汽或导热油保温，适用于高粘度易凝固介质
耐强腐蚀型：全衬氟（PTFE/PFA）或全不锈钢316L过流部件，适用于强酸、强碱及有机溶剂工况
深水型：电动执行器防护等级IP68（潜水型，可长期浸没于水下运行）
总线通讯型：支持Profibus DP、Modbus RTU/TCP、HART、Foundation Fieldbus等工业现场总线协议，实现与DCS/SCADA系统无缝集成。
安装附件：配对法兰及紧固件 / 法兰密封垫片（金属缠绕垫片/柔性石墨垫片/PTFE垫片）/ 双头螺栓/螺母 / 法兰对中夹具 / 安装支架 / 减振器。
测试与证书：出厂性能试验报告（泄漏量、全行程时间、动作寿命）/ 密封性试验报告（壳体强度试验/密封试验）/ 压力试验报告（GB/T 13927 / API 598）/ 第三方型式试验报告 / EN 10204 3.1材质证明书（可溯源）/ NACE MR0175酸性环境符合性声明 / SIL安全完整性等级认证 / 防爆认证证书（ATEX / IECEx）/ 产品合格证及可追溯标识 / 安装操作维护手册。
