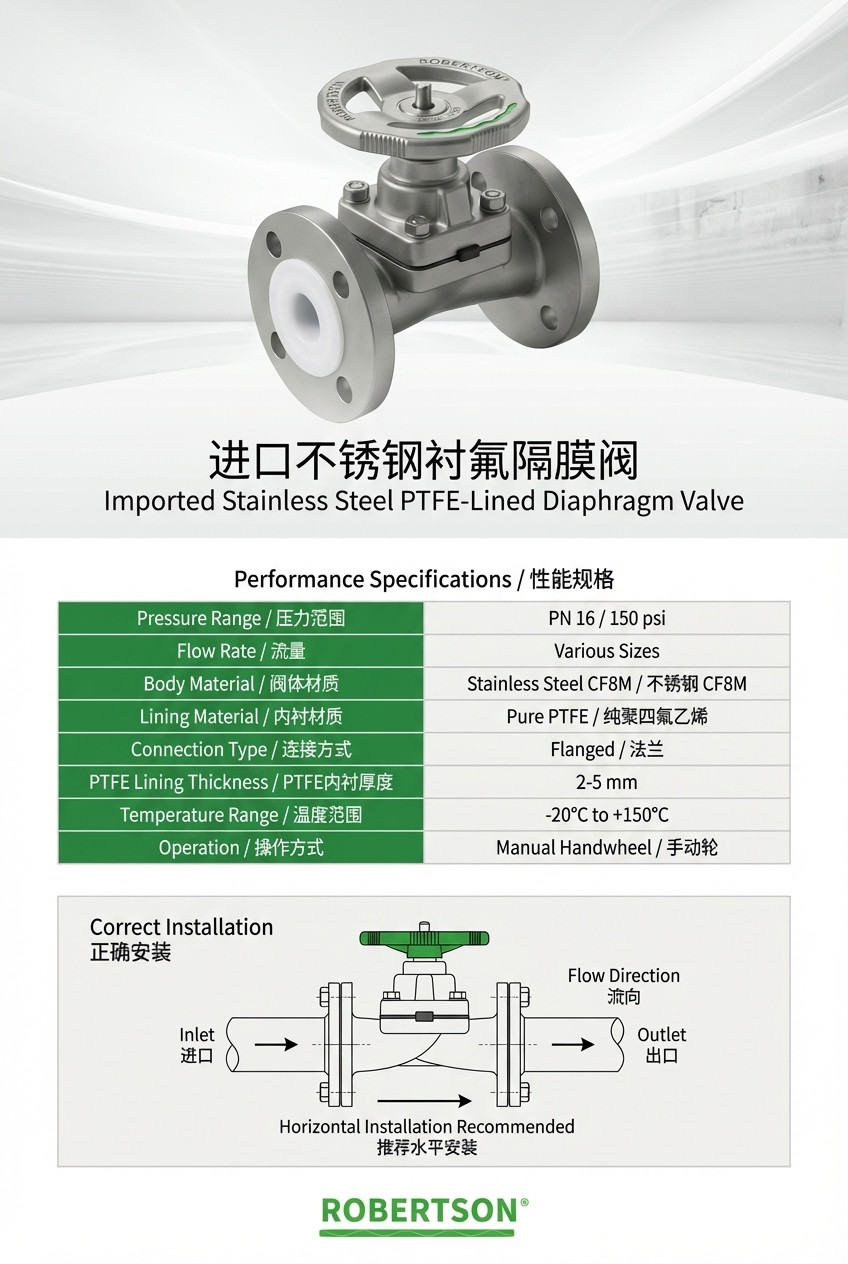

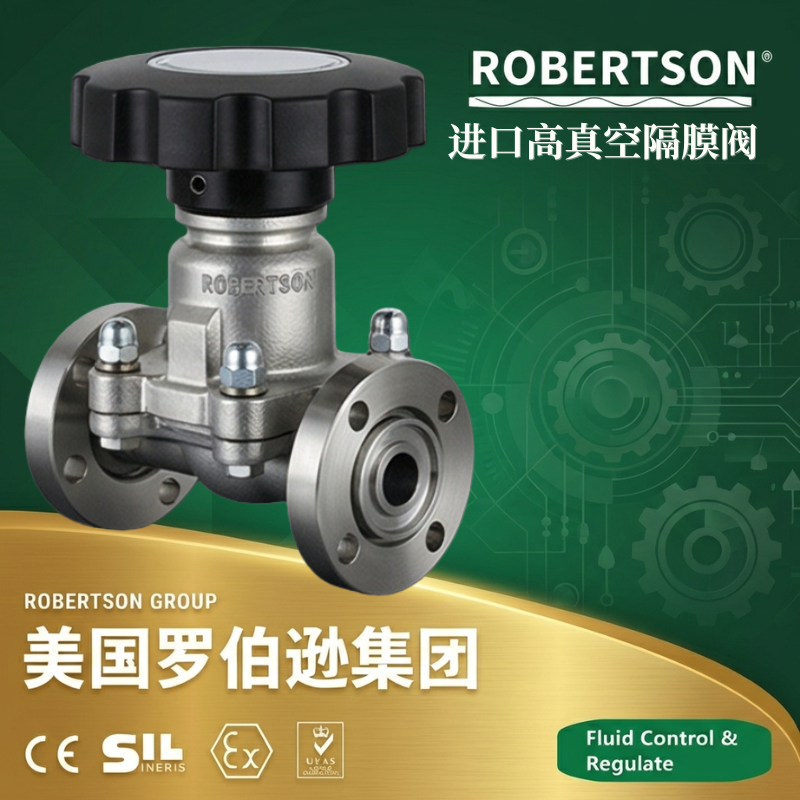

美国罗伯逊（ROBERTSON）进口不锈钢衬氟隔膜阀是一款专为强腐蚀性、有毒、易燃易爆及高纯度介质设计的隔膜式截断与调节阀门。该产品采用无填料函构造，由不锈钢阀体与内置全衬氟塑料（FEP/PFA/PTFE）内腔构成，启闭件由钢质阀瓣与复合隔膜（氟塑料与弹性橡胶复合）组成，通过隔膜将阀体下部内腔与阀盖内腔完全隔离，使阀杆、阀瓣等驱动部件与腐蚀性介质零接触。产品基本系列涵盖堰式（屋脊式）G41F46、直流式G45F46及电动/气动等多种结构型式，阀体通道内表面经模压工艺均匀包覆氟塑料，流道平滑、流阻极小，四级密封结构配合耐温抗老化弹性衬垫阀座可实现零泄漏。广泛应用于氯碱化工、精细化工、制药、冶金、湿法冶炼、废水处理及环保等行业，适用于盐酸、硫酸、硝酸、氢氟酸、王水等各类强酸、强碱及有机溶剂介质的输送与截断。
全衬氟隔离结构：阀体内腔及衬里阀座全衬有PCTFE（F3）、FEP（F46）、PFA（可溶性F4）、PTFE（F4）等氟塑料。利用FEP氟塑料与合成橡胶复合而成的隔膜，将阀体下部内腔与阀盖内腔完全隔开，形成直流通道，使阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。特别适用于剧毒介质或不允许污染的工艺场合。
无泄漏密封性能：采用弹性密封的开闭件与四级密封结构，在密封面外配以耐温抗老化的SI橡胶弹性衬垫阀座，阀门的启闭寿命可达≥30万次，完全达到介质的零泄漏标准。隔膜作为执行元件将驱动机构与工艺流体完全隔离，杜绝了常规阀门常见的“跑、冒、滴、漏”现象。
平滑流道低流阻：阀体通道内表面光滑，流道平滑无运动部件阻挡、无缝隙、无凹穴，流体不会沉积在体腔内，阻力小，额定流量系数比同口径其他阀门更高。在洁净要求高的食品、医药类工业管道中尤为适用。
优异的耐腐蚀性能：可耐受除“熔融碱金属、元素氟”外的各种强腐蚀性介质，包括盐酸、硝酸、硫酸、氢氟酸、王水、氯气、强碱及各种有机溶剂、浓稀酸交替及酸碱交替介质。衬氟材料结合不锈钢阀体，赋予阀门极高的化学稳定性，氟塑料防腐性能覆盖全温区范围。
宽范围工况适应能力：公称通径覆盖DN15～DN300，公称压力0.6MPa～2.5MPa（Class 150～300），适用温度范围根据衬里材料不同可达-50℃至+180℃。驱动方式涵盖手动、气动（双作用/单作用）及电动（开关型/调节型），可适应各类自动化控制需求。
维护便捷寿命长：隔膜可在线更换，无需拆卸阀体，维修成本低。隔膜由氟塑料及内衬弹性橡胶构成双层结构，外与介质接触的隔膜选用氟塑料，内衬弹性橡胶，在保证密封性能的同时增加了柔性，延长了氟塑料隔膜的使用寿命。阀体与盖被中间隔膜隔开，使隔膜上方的阀杆、阀瓣零件不受介质侵蚀，整体使用寿命持久。
| 参数项目 | 数值 / 范围 |
|---|---|
| 公称通径 | DN15 ～ DN300（1/2″ ～ 12″）；特殊可至DN400 |
| 公称压力 | PN0.6 MPa ～ 2.5 MPa（Class 150 ～ 300） |
| 适用温度范围 | -50℃ ～ +180℃（依衬里及隔膜材料而定） |
| F46（FEP）适用温度 | -15℃ ～ +120℃ |
| F4（PTFE）适用温度 | -20℃ ～ +150℃ |
| PFA（可溶性聚四氟乙烯）适用温度 | -30℃ ～ +170℃ |
| 适用介质 | 盐酸、硫酸、硝酸、氢氟酸、王水、氯气、强碱、有机溶剂、氧化剂、各种高腐蚀化学介质 |
| 阀体材质 | 不锈钢 SUS304 / SUS316 / SUS316L；铸钢 WCB；灰铸铁 HT250 |
| 衬里阀座材质 | PTFE（F4）/ PCTFE（F3）/ FEP（F46）/ PFA（可溶性F4）/ PO（聚烯烃） |
| 隔膜材质 | FEP（F46）/CR（氯丁橡胶）复合；PFA/FPDM（乙丙橡胶）复合 |
| 阀瓣材质 | 不锈钢 1Cr18Ni9Ti / 1Cr18Ni12Mo2Ti；碳钢 35# |
| 阀杆材质 | 不锈钢 1Cr13 / 1Cr18Ni9Ti / 00Cr18Ni10 |
| 阀杆螺母材质 | ZCuAl10Fe3（铝青铜） |
| 连接方式 | 法兰连接（RF密封面）/ 对夹连接 |
| 法兰标准 | GB/T 9113.1、JB/T 79-94、HG 20592、ANSI B16.5、DIN 2501、BS 4504 |
| 结构形式 | 堰式（屋脊式）/ 直流式 |
| 驱动方式 | 手动 / 气动（双作用/单作用）/ 电动（开关型/调节型） |
| 设计制造标准 | GB/T 12239、BS 5156、ASME B16.34 |
| 结构长度标准 | GB/T 12221、JB 1688、ANSI B16.10 |
| 试验检验标准 | GB/T 13927、API 598、BS 5156 |
| 衬里层检测 | 电火花检测 |
| 阀门启闭寿命 | ≥ 30 万次 |
| 密封等级 | 四级密封结构，介质零泄漏 |
基本结构型式：堰式（屋脊式）G41F46 / 直流式G45F46 / 调节型隔膜阀 / 三通衬氟隔膜阀
阀体材质：不锈钢SUS304 / SUS304L / SUS316 / SUS316L（标准）/ 铸钢WCB / 灰铸铁HT250 / 超低碳不锈钢CF3/CF3M / 球墨铸铁
衬里材料：PTFE（F4，聚四氟乙烯）/ PCTFE（F3，聚三氟氯乙烯）/ FEP（F46，全氟乙烯丙烯共聚物）/ PFA（可溶性聚四氟乙烯）/ PO（聚烯烃）/ PP（聚丙烯）
隔膜材质：FEP（F46）/CR（氯丁橡胶）复合隔膜 / PFA/FPDM（乙丙橡胶）复合隔膜 / PTFE+EPDM复合隔膜 / 氟橡胶隔膜 / 丁腈橡胶隔膜
连接方式：法兰连接（RF突面/MFM凹凸面）/ 对夹式连接 / 美标ANSI / 德标DIN / 日标JIS / 英标BS
驱动方式：
手动：手轮操作（标配启闭行程显示色别）
气动：常闭型（弹簧复位关）/ 常开型（弹簧复位开）/ 双作用型（双向气动）/ 配套附件：电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电动：开关型（AC 220V / AC 380V）/ 调节型（4-20mA信号）/ 智能一体化型（带LCD显示屏）/ 防爆型（ExdⅡBT4）
气动附件：限位开关（阀门位置信号反馈）/ 电磁阀（自动开关控制）/ 空气过滤减压阀（气源净化稳压）/ 电气定位器（4-20mA信号精确调节开度）/ 手轮机构（气源故障时手动操作）/ 保位阀（气源故障时保持阀位）
阀瓣/阀杆材质升级：不锈钢1Cr18Ni9Ti / 不锈钢1Cr18Ni12Mo2Ti / 不锈钢00Cr18Ni10 / 不锈钢00Cr17Ni14Mo2（316L）
密封升级：增强型PTFE密封 / 抗老化SI橡胶弹性衬垫阀座
防爆及认证：ATEX / IECEx 防爆认证 / SIL安全完整性等级认证 / 船级社认证（DNV / BV / CCS）
特殊定制：全衬PFA型（适用于更高温度及强腐蚀工况）/ 调节型衬氟隔膜阀（配多弹簧执行机构，高度及重量减小30%，流量特性近似快开型）/ 带行程指示器 / 带阀门限位开关 / 带位置反馈传感器
测试与证书：出厂压力及密封试验报告（GB/T 13927）/ 衬里层电火花检测报告 / 第三方型式试验报告 / EN 10204 3.1材质证明书 / NACE MR0175酸性环境符合性声明 / API 607防火认证 / 出厂合格证及可追溯标识
