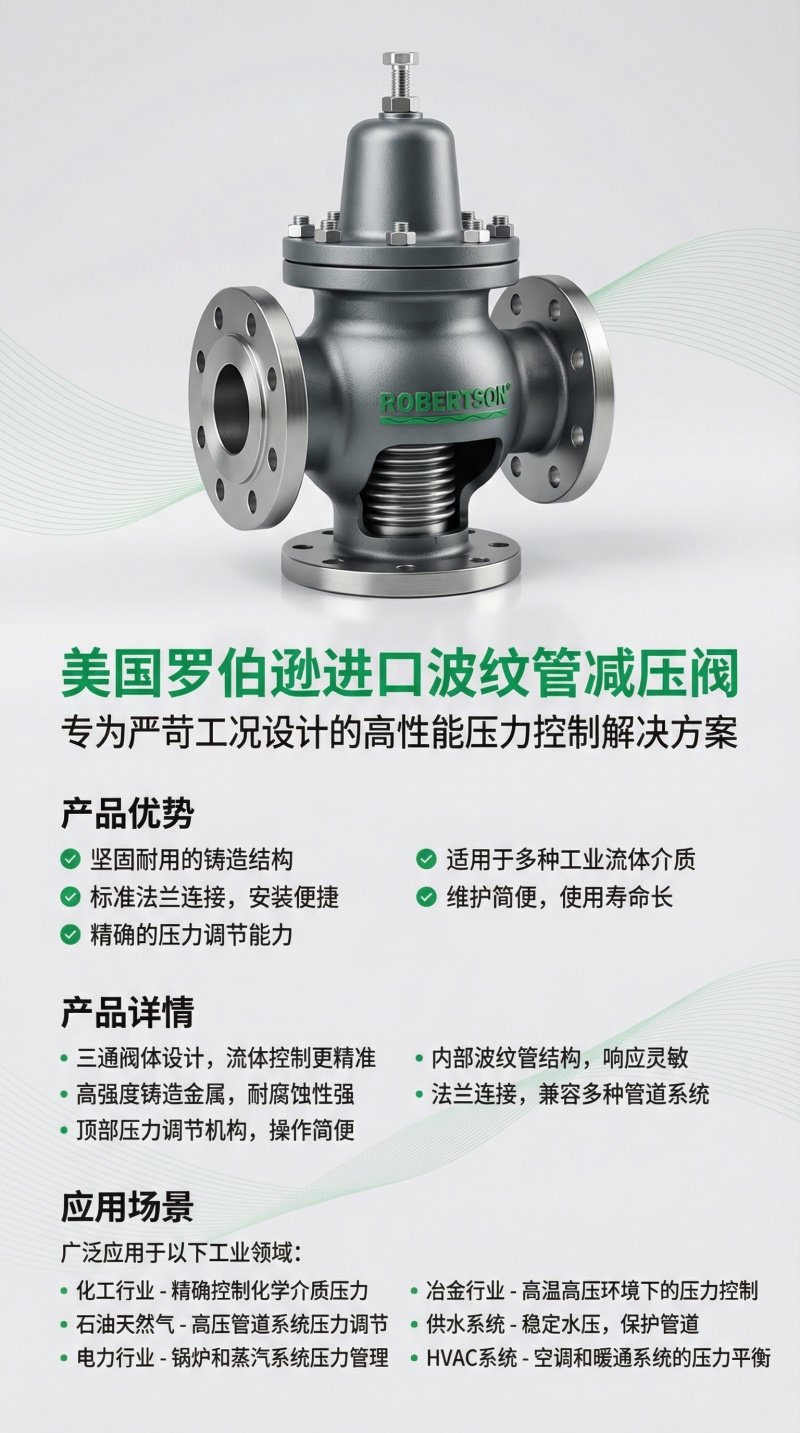

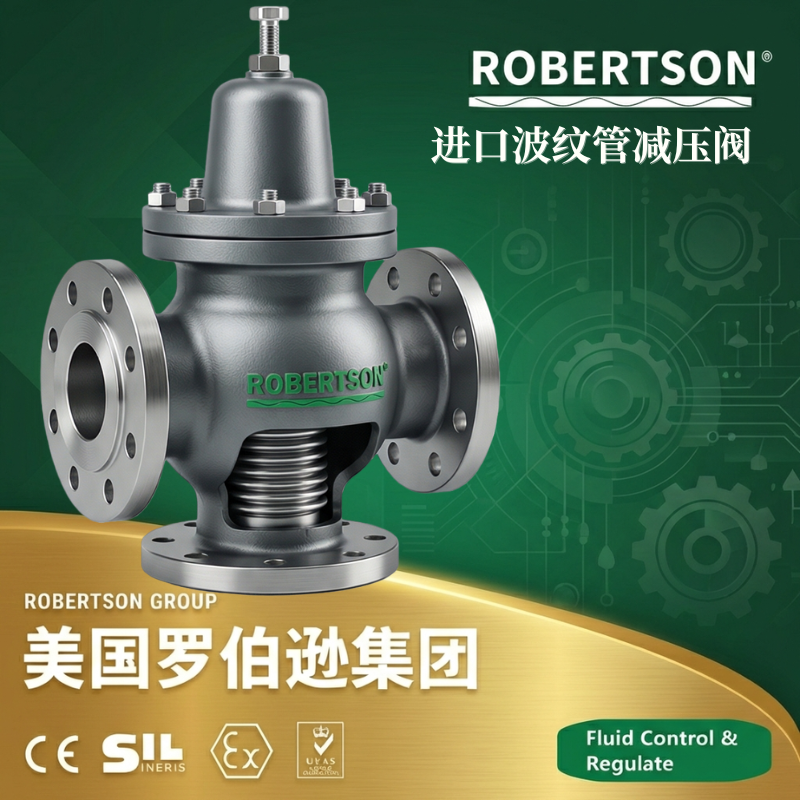

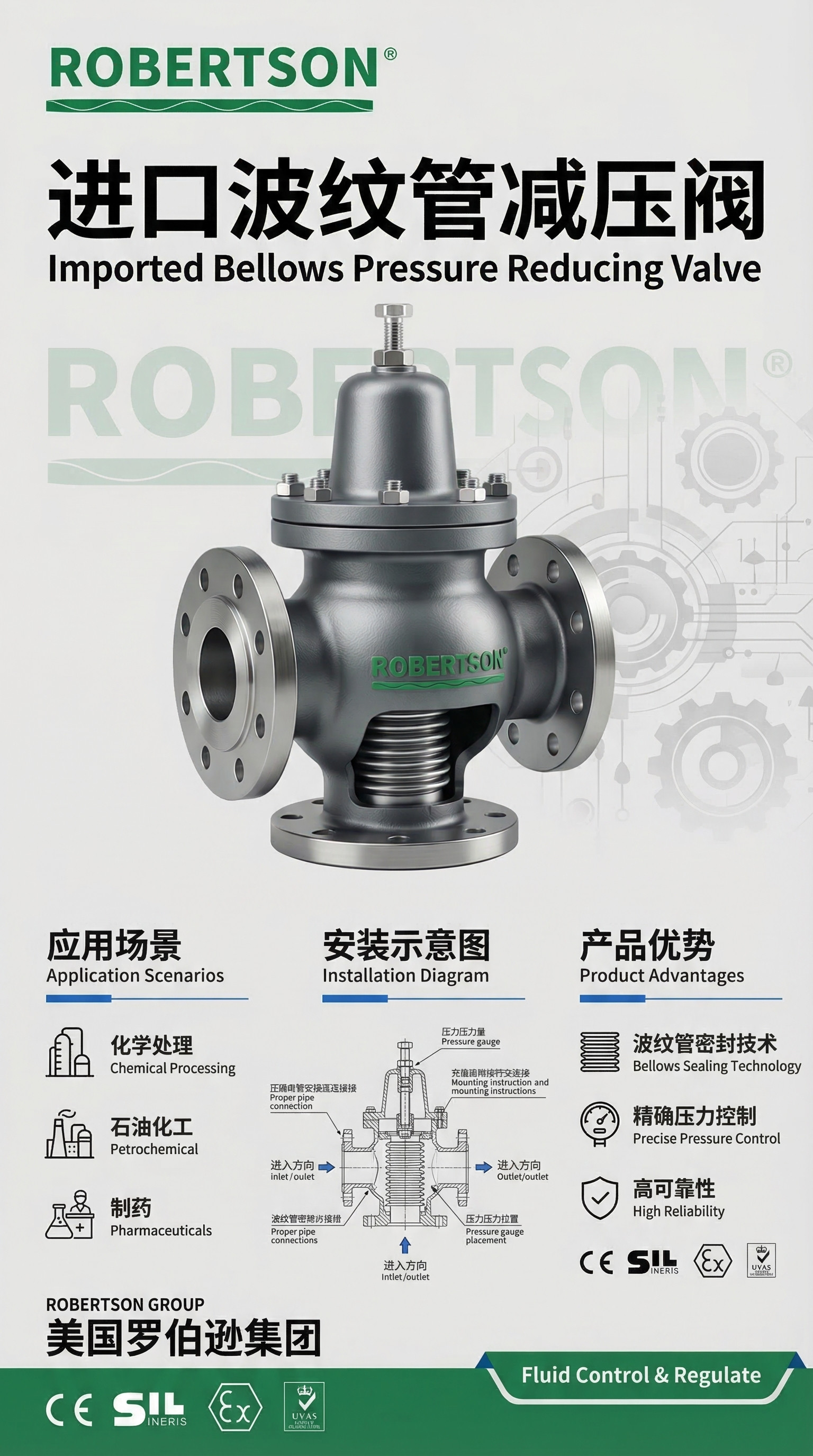

进口波纹管减压阀是一款采用波纹管平衡式结构的高性能自力式压力调节阀门，专为蒸汽、气体及低粘度液体等介质设计的减压稳压设备。该产品在传统先导式或活塞式减压阀基础上，引入大直径波纹管作为敏感元件及平衡密封组件，能够精确感知下游压力变化，并通过调节弹簧力实现下游压力的稳定输出。波纹管同时起到隔膜密封作用，防止介质腐蚀弹簧和阀杆，杜绝外漏与内漏隐患。阀体采用优质铸钢或不锈钢材质，关键内件经硬化处理，兼具高调节精度、长寿命与高可靠性。广泛应用于蒸汽管网、压缩空气系统、工艺气体减压、热交换机组、石化装置等需要恒定下游压力的场合。
波纹管平衡式结构：采用进口多层金属波纹管作为压力敏感元件及阀杆密封，消除了活塞式减压阀的摩擦阻力及滞后现象，反应灵敏，调节精度高。波纹管有效面积稳定，下游压力波动极小。
精确稳压性能：在流量和进口压力大幅变化的情况下，下游压力波动可控制在设定值的 ±5% 以内。调节范围广，同一弹簧覆盖多种压力区间，更换弹簧可改变输出压力等级。
密封安全可靠：波纹管作为阀杆的第一道密封，配合辅助填料密封（备用密封），形成双重密封结构，杜绝介质外漏。阀座与阀瓣采用硬密封（可选软密封），关闭时无泄漏，特别适用于蒸汽、有毒或贵重气体介质。
抗汽蚀与耐冲刷：阀瓣及阀座密封面堆焊司太立合金或硬质合金，经精密研磨，耐高温、耐冲蚀、耐磨损。可适应饱和蒸汽、过热蒸汽及含有少量杂质的介质。
无需附加能源：自力式结构，利用介质自身能量调节压力，无需外接仪表气源或电源，安全可靠，安装简便。
维护便捷：采用模块化设计，波纹管组件及阀内件可从顶部取出，无需拆卸阀体即可进行检修或更换易损件。配带压力表接口及过滤器接口。
| 参数项目 | 数值 / 范围 |
|---|---|
| 公称通径 | DN15 – DN400 |
| 公称压力 | PN16 / PN25 / PN40 / PN63 / PN100；或 Class 150 – Class 600 |
| 进口压力范围 | 最高 10.0 MPa（根据口径及压力级） |
| 出口压力调节范围 | 0.02 – 0.6 MPa（低压）；0.2 – 1.6 MPa（中压）；0.5 – 2.5 MPa（高压）；特殊要求可扩展 |
| 最小压差 | 0.1 MPa（蒸汽）；0.05 MPa（气体） |
| 调节精度 | ±5% 设定压力（典型值，稳态工况） |
| 流量系数（Kv） | 1 – 1200（根据口径） |
| 适用介质 | 蒸汽、压缩空气、氮气、氩气、天然气、工艺气体、低粘度无腐蚀性液体 |
| 介质温度范围 | -20 °C ～ +350 °C（蒸汽型）；-60 °C ～ +200 °C（气体/液体型） |
| 连接方式 | 法兰（RF/MFM） / 螺纹（DN ≤ 50） / 焊接 |
| 法兰标准 | ANSI B16.5 / DIN EN 1092-1 / HG/T 20592 等 |
| 阀体材质 | 铸钢（WCB） / 不锈钢（CF8/CF8M/CF3M） |
| 阀瓣/阀座材质 | 不锈钢（304/316）堆焊司太立合金或硬质合金 |
| 波纹管材质 | 不锈钢 304 / 316L / Inconel |
| 弹簧材质 | 合金弹簧钢（耐温防锈处理） |
| 密封等级 | 硬密封 ANSI Class IV / V；软密封 ANSI Class VI |
| 导压管接口 | G1/4″ 或 1/4″ NPT 内螺纹（标配） |
波纹管类型：单层波纹管 / 多层波纹管（更高耐压及疲劳寿命）/ 哈氏合金或钛材波纹管（强腐蚀介质）
密封结构：硬密封（金属对金属）/ 软密封（PTFE/PEEK，用于洁净气体或低压液体）
阀内件材质：标准硬化不锈钢 / 司太立合金全堆焊 / 整体钨钢或陶瓷（用于磨损严重工况）
导压管连接：外螺纹 / 内螺纹 / 带隔离截止阀组的导压管成套组件
压力调节方式：顶部螺杆手动调节 / 带锁紧螺母 / 带手轮 / 带电动或气动远程压力设定装置（电动执行器调节弹簧预紧力）
附加过滤组件：阀前内置Y型过滤器（带排污阀）/ 外配过滤器单元
蒸汽疏水配置：阀体底部带内置蒸汽疏水阀（用于蒸汽系统防止凝结水积聚）
仪表附件：阀前/阀后压力表（带表阀）/ 压力变送器 / 差压开关
防爆要求：ATEX / IECEx 防爆认证（适用于危险气体环境）
连接及尺寸定制：保温夹套结构（高粘度介质用）/ 加长法兰对接焊端 / NACE 耐硫化物应力腐蚀要求
测试与证书：出厂压力设定试验报告 / 第三方检测报告 / 蒸汽性能曲线图
