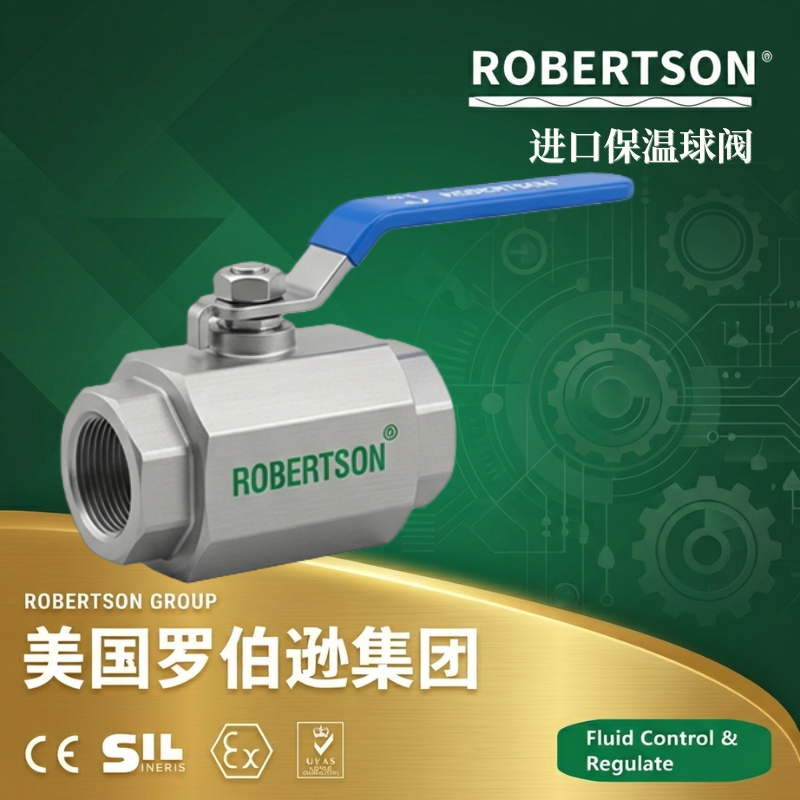

美国罗伯逊ROBERTSON®进口保温球阀也称夹套球阀，是在高品质球阀的阀体外侧整体焊装金属夹套，形成可以循环注入蒸汽、导热油、热水等热媒的保温通道。其全通径设计可使介质呈直线流动，阻力小，能有效降低管路中介质热量的损失；夹套采用碳素钢管焊接，比铸造的更加耐压牢固。 该产品广泛应用于石油、化工、冶金、制药、食品等各类系统中，特别适合输送常温下会凝固的高粘度介质，如重油、沥青、粘稠食品、胶类等高粘度介质。 保温球阀具有结构简单、流阻小、密封可靠、启闭灵活等优点，同时可根据需求选配手动、蜗轮、气动、电动等多种驱动方式。
1. 整体式夹套结构，保温均匀可靠
阀门采用整体式夹套结构设计，在阀体外侧与夹套接管焊接，夹套与阀体之间构成保温通道，通道内均匀覆盖流道区域，保温、保冷均匀，热损失小。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的较高压力为1MPa。夹套采用碳素钢管焊接，比铸造的更加耐压牢固。
2. 多种连接方式，安装灵活节省空间
产品提供法兰、对夹、内螺纹、焊接等多种连接方式。对夹式保温球阀采用对夹式结构，在两只填充玻璃纤维的聚四氟乙烯阀座的中间夹着一只球形阀芯，结构长度短、重量轻、安装方便，特别适用于安装空间受限的场合。
3. 防火与防静电设计
阀门标配防火结构，执行API 607标准。一旦发生火灾使软密封圈烧损时，金属二次密封件自动激活，形成金属对金属密封，阻止介质大量泄漏。同时设置防静电结构，球体与阀杆、阀杆与阀体之间设置导电弹簧，将开关过程中摩擦产生的静电电荷导入地下，有效避免静电火花引发火灾或爆炸风险。阀杆采用下装式防吹出结构，即使阀腔压力异常升高，阀杆也不会被冲出，从根本上保障了操作安全。
4. 全通径流线型设计，流阻极小
全通径结构球体通道直径与管道内径一致，介质呈直线流动，阻力小。与缩径保温球阀相比，全通径设计配合夹套保温，既能保证介质在大流量、低压降条件下顺畅输送，又能最大限度地维持介质温度稳定。因此，对容易凝固、高粘度的液体介质具有优良的性能。
5. 阀体材质分级配置，适用温度范围宽
阀体材质覆盖碳钢（WCB）、不锈钢（CF8/304/316/316L）、铸钢等，适用温度范围覆盖-196℃至+650℃（视密封材料和阀体材质而定）。密封材料可选用PTFE（-29～180℃）、PPL（-20～300℃）、PEEK（-40～300℃）或金属硬密封（-196～650℃）。
6. 阀座密封性能优良，满足零泄漏
阀座密封可根据介质特性选配PTFE、RPTFE、PPL、PEEK或金属硬密封。软密封可实现零泄漏（ANSI Class VI），金属硬密封可达ANSI Class V～VI。密封圈采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力较小时，密封圈与球体接触面较小，故有较大的密封比压，确保可靠密封；介质压力圈套时，密封圈与球体接触面积增大，故密封圈能承较大的介质推力而不会损坏。
7. 阀杆防吹出与多重密封
阀杆采用下装式防吹出结构设计，设有防吹出结构，即使阀腔压力异常升高，阀杆也不会被冲出，从根本上保障了操作安全。采用自定心压板压套式填料结构，填料采用V型PTFE或柔性石墨多层组合密封，加装活载荷碟形弹簧结构持续补偿填料磨损，确保阀杆密封的长期可靠性。
8. 保温夹套温度范围广，热媒类型多样
保温夹套可根据用户需要通入蒸汽、导热油、冷却水、冷气等热媒/冷媒，使阀门整体升温或降温，达到所需要的温度，防止介质结晶。使用时可根据工艺需求的温度范围，灵活选择热媒介质。
9. 电动/气动执行器可选，实现远程自动化控制
可配套角行程电动执行器或气动执行器，实现远程自动化控制和就地按钮操作。电动执行器一体化内置伺服系统，无须外配伺服放大器，输入4-20mA信号及单相电源即可控制运转，可实现对压力、流量、温度等工艺参数的调节。同时配置手轮操作机构，在断电或紧急情况下可手动操作阀门，保障系统的应急操作能力。
10. 多种结构型式，满足不同需求
| 参数项目 | 技术参数范围 |
|---|---|
| 阀体部分 | |
| 产品型号 | BQ71F（对夹式）、BQ41F（法兰式）、BQ641F（气动）、BQ941F（电动） |
| 公称通径（DN） | DN15～DN600（NPS ½″～24″），常规DN15～DN200 |
| 公称压力（PN） | 1.6 MPa～42.0 MPa（PN16～PN420），最高可达Class2500 |
| 压力等级（Class） | Class150～Class2500 |
| 连接方式 | 对夹式连接（标准）、法兰连接（RF凸面/RJ环连接面）、焊接连接（对焊BW/承插焊SW）、内螺纹连接（NPT/BSPT/G） |
| 适用温度（PTFE密封） | -29℃～+180℃ |
| 适用温度（PPL密封） | -20℃～+300℃ |
| 适用温度（PEEK密封） | -40℃～+300℃ |
| 适用温度（金属硬密封） | -196℃～+650℃ |
| 适用介质 | 重油、沥青、胶液、树脂、糖浆、巧克力浆、熔融硫磺、高温导热油、易凝固介质、高粘度流体、腐蚀性介质等 |
| 阀体材质 | 碳钢WCB、铸钢、不锈钢CF8/CF8M/304/316/316L、双相不锈钢 |
| 球体材质 | 不锈钢304/316/316L，镜面抛光 |
| 密封面材质（软密封） | PTFE、RPTFE、PPL（对位聚苯）、PEEK（聚醚醚酮） |
| 密封面材质（硬密封） | 不锈钢基体+司太立（Stellite）钴基硬质合金堆焊 |
| 夹套材质 | 碳素钢（标准）、不锈钢304/316L |
| 夹套允许热媒压力 | ≤1.0 MPa（蒸汽或冷却水） |
| 夹套接口 | G1/4″、G3/8″、G1/2″、G3/4″内螺纹（标准），可按需定制法兰接口 |
| 防火标准 | API 607 / API 6FA |
| 防静电设计 | 球体与阀杆、阀杆与阀体间设置导电弹簧（标配） |
| 防吹出阀杆 | 下装式防吹出结构（标配） |
| 法兰标准 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN、JIS |
| 电动执行器部分（可选） | |
| 执行器类型 | 角行程电动执行器（开关型/调节型/防爆型） |
| 输出扭矩 | 50 N·m～20000 N·m（按阀门口径及压差选配） |
| 动作角度 | 0°～90° |
| 电源电压 | AC380V 50Hz（三相，标准）、AC220V 50Hz（单相）、DC24V |
| 控制信号（开关型） | AC380V/AC220V/DC24V 有源或无源开关量信号 |
| 控制信号（调节型） | 4-20mA DC / 0-10V DC |
| 阀位反馈信号 | 4-20mA DC / 无源触点信号 |
| 手动装置 | 手轮操作机构，带电自动复位 |
| 防护等级 | IP67（标准），可定制IP68 |
| 防爆等级 | Exd Ⅱ BT4 / Exd Ⅱ CT4 |
| 执行器环境温度 | -20℃～+60℃（标准），-40℃～+70℃（低温型） |
| 气动执行器部分（可选） | |
| 执行器类型 | 双作用气动执行器 / 单作用弹簧复位气动执行器 |
| 气源压力 | 0.4 MPa～0.8 MPa |
| 操作温度 | -20℃～+80℃ |
| 附件 | 电磁阀、限位开关、定位器、阀位反馈器、气源处理三联件、保位阀、手轮机构 |
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。如需特殊通径、更高压力等级或更详细的技术数据，可联系罗伯逊ROBERTSON®技术团队获取对应型号的产品规格书。
1. 阀门结构类型

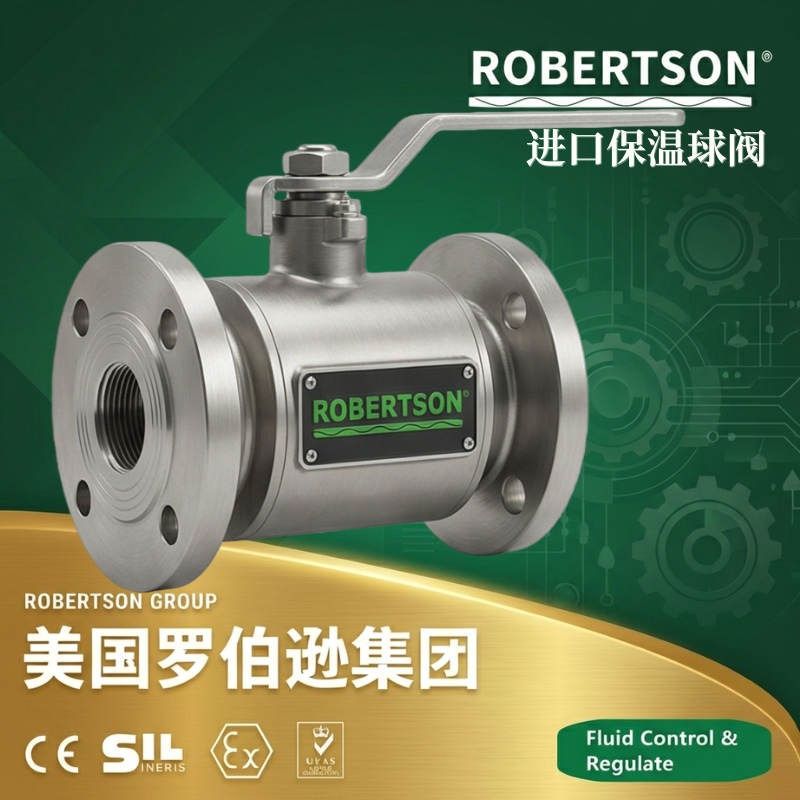

法兰式保温球阀（BQ41F/Y） ：阀体两端带法兰，通过螺栓与管道法兰连接，拆装方便、密封可靠，适用于中高压及需要定期拆装维护的管路系统。
对夹式保温球阀（BQ71F/Y） ：阀门直接夹持在两片管道法兰之间，结构长度短、重量轻、安装方便、节省管道材料，特别适用于安装空间受限的场合。
2. 密封面材质配置
PTFE（聚四氟乙烯） ：标准软密封材质，适用温度-29℃～+180℃，摩擦系数极小、化学惰性极强，可实现零泄漏，适用于重油、胶类等非腐蚀性或弱腐蚀性介质。
PPL（对位聚苯） ：增强型耐高温软密封材质，适用温度-20℃～+300℃，耐高温性能优于PTFE，抗老化性强，适用于沥青、热媒、导热油等中高温工况。
PEEK（聚醚醚酮） ：高性能耐高温耐磨损密封材料，适用温度-40℃～+300℃，耐高温及耐磨性能优异，适用于高温高压及含微量颗粒的介质。
金属硬密封（司太立合金堆焊） ：阀座与球体密封面堆焊司太立钴基硬质合金，适用温度-196℃～+650℃，硬度HRC45-75，适用于高温蒸汽、熔盐、含颗粒介质及高压频繁启停工况。
3. 阀体材质分级配置
| 材质等级 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 碳钢 | WCB / A105 | -29℃～+425℃ | 常规重油、沥青、蒸汽系统，经济实用 |
| 铸钢 | ZG230-450 | -20℃～+425℃ | 通用工业工况，性价比高 |
| 奥氏体不锈钢 | CF8/304 | -196℃～+540℃ | 含弱腐蚀性成分的高粘度介质、食品医药洁净工况 |
| 奥氏体不锈钢 | CF8M/316/316L | -196℃～+540℃ | 含氯离子强腐蚀性介质、海水环境的高粘度介质输送 |
| 双相不锈钢 | 2205 / 2507 | -40℃～+350℃ | 海洋工程、含氯介质系统，耐氯离子应力腐蚀 |
| 其他特殊合金 | 蒙乃尔、20号合金、哈氏合金等 | 按需定制 | 强腐蚀性、特殊介质工况 |
4. 保温夹套与热媒介质配置
蒸汽夹套（标准） ：适用温度180℃以下，成本低、应用广泛，适用于沥青、重油、石蜡等常规高粘度介质的伴热保温。夹套允许蒸汽或冷水的最高压力为1.0MPa。
导热油夹套：适用温度300℃以下（最高可达450℃），适合中高温工况，保温温度均匀、可控性好。
热水夹套：适用温度100℃以下，适用于食品医药行业卫生级场景，可避免蒸汽污染物料。
冷却夹套（保冷型） ：适用于低温深冷介质保冷工况，夹套内通入冷却水或冷气，防止外界热量传入导致低温介质汽化。
5. 电动执行器类型及控制方式
普通开关型：接收有源或无源开关量信号（AC220V/AC380V/DC24V），实现阀门全开或全关两位控制，带开到位和关到位无源触点反馈。适用于不需要流量调节而只需定时开启或关闭的保温工况。
智能调节型（比例型） ：一体化结构设计，内置伺服控制器，直接接受4-20mA DC或0-10V DC标准模拟量信号，实现阀门开度的连续无级比例调节，并输出4-20mA阀位反馈信号构成闭环控制。适用于需要对高粘度介质流量进行精确比例控制的工艺系统。
防爆型电动执行器：防爆等级Exd Ⅱ BT4 / Exd Ⅱ CT4，外壳采用铝合金精密压铸，适用于石油化工、沥青储运站等防爆区域的阀门自动控制。
6. 气动执行器配置
双作用气动执行器：无弹簧复位，通过压缩空气驱动活塞开启和关闭，适用于气源充足且对回位速度要求不高的场合。
单作用气动执行器（弹簧复位） ：通气开启、断气关闭（常闭式）或通气关闭、断气开启（常开式），失气时阀门自动复位至预设安全位置，适用于失气时需要自动复位的安全保护场合。
气源压力：0.4 MPa～0.8 MPa，操作温度：-30℃～+80℃
7. 夹套接口与连接方式
螺纹接口（标准） ：G1/4″、G3/8″、G1/2″、G3/4″内螺纹，安装方便快捷。
法兰接口：适用于大口径保温夹套阀门（DN≥100），连接牢固、密封可靠。
夹套接口位置可定制：可根据现场管路走向定制夹套接口的布置方位（侧面单口、底部单口、双口对向布置等）。
8. 防护等级
标准防护等级：IP67，防尘防水，可短期浸水，适用于户外及潮湿环境。
高防护等级：IP68（潜水型），整机通过密封性实验验证，可在水下长期运行。
防爆型执行器：防护等级IP65或更高，隔爆型产品符合GB3836标准规定。
9. 特种工况配置
耐高温型（HT） ：采用PPL/PEEK密封或金属硬密封（司太立合金堆焊），适用温度最高可达+650℃，配合耐高温填料和高温润滑脂。适用于高温沥青、熔盐、高温导热油、高温蒸汽等工况。
耐强腐蚀型（衬氟型） ：阀体内腔及过流部件衬覆FEP或PFA氟塑料，几乎耐所有强酸、强碱、有机溶剂的化学侵蚀，密封圈采用全氟醚橡胶FFKM，适用于盐酸、硫酸等强腐蚀性介质的保温柔性密封。
低温深冷型（LT） ：适用温度最低可达-196℃，适用于液化天然气（LNG）接收站、空分设备等深冷介质保冷工况。采用不锈钢316L材质，加长阀盖结构，填料函远离深冷区，避免常规填料在超低温下硬化失效。
卫生级配置（食品/医药） ：阀体材质采用316L不锈钢，内表面镜面抛光（Ra≤0.4μm），无死角、易清洗。密封材料符合FDA认证标准，连接方式采用卡箍快装结构，适用于CIP/SIP在线清洗和在位灭菌工艺。适用于糖浆、巧克力、药液、无菌食品等卫生级高粘度介质的输送。
防爆型配置：对于石油化工等防爆区域的保温阀门系统，可选配防爆型电动执行器，防爆等级Exd Ⅱ BT4/Exd Ⅱ CT4及认证标准CNEX/ATEX/IECEx。
