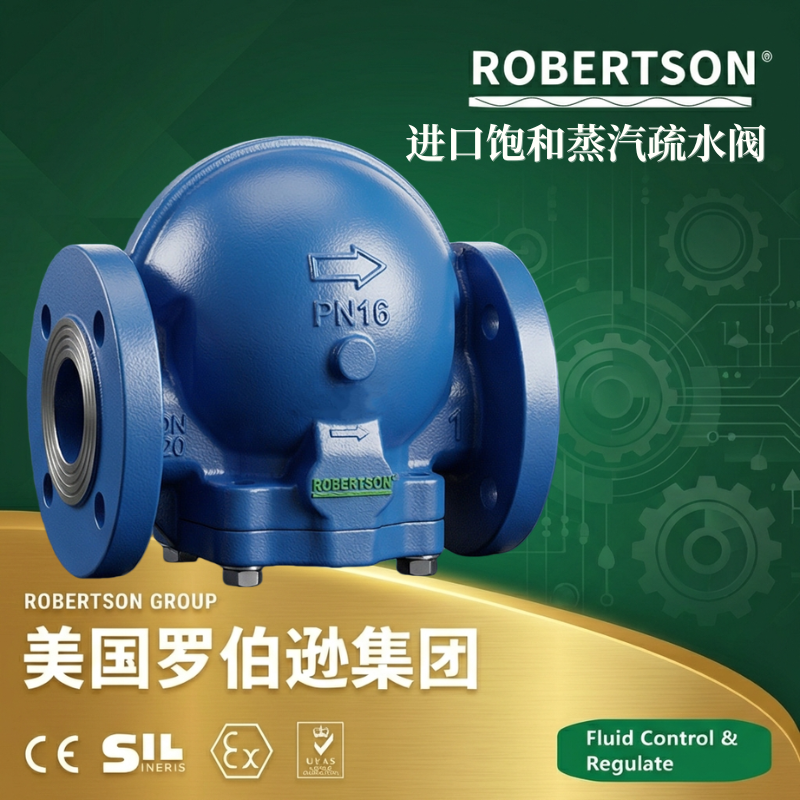

美国罗伯逊ROBERTSON®进口饱和蒸汽疏水阀是罗伯逊ROBERTSON®品牌在蒸汽供热系统领域推出的高性能自动阀门。该产品属于疏水阀大类，用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻止蒸汽泄漏，是蒸汽系统节能降耗的核心设备。 饱和蒸汽疏水阀广泛应用于石化、化工、制药、食品饮料、纺织印染、电力、冶金等行业的蒸汽主管线、伴热管线、换热设备、干燥机、反应釜、蒸汽夹套、蒸煮锅、消毒柜等各类用汽设备，用于排除设备及管道中的冷凝水，同时阻止蒸汽泄漏，确保设备换热效率和系统安全运行。 根据GB/T 12247-2015标准，疏水阀按工作原理主要分为三大类型：机械型疏水阀（利用蒸汽与冷凝水的密度差驱动，如自由浮球式、杠杆浮球式、倒吊桶式）、热静力型疏水阀（利用蒸汽与冷凝水的温度差驱动，如双金属片式、波纹管式、膜盒式）和热动力型疏水阀（利用冷凝水的热力学特性驱动，如圆盘式）。产品公称通径覆盖DN15～DN300，公称压力覆盖PN16～PN160（Class150～Class900），适用温度最高可达550℃以上，最大排量可达150,000kg/h以上，满足从小型伴热管线到大型换热设备的全场景使用需求。
1. 自由浮球式疏水阀
内部仅一个精密研磨的不锈钢空心浮球，兼具浮子与启闭件功能，结构简约而高效。最小工作压力低至0.01Mpa，在0.01Mpa至25Mpa的压力区间内，不受温度与压力波动干扰，连续排水性能出色，过冷度为0℃，背压率大于85%。阀体材质可选用铸铁、铸钢（WCB）、不锈钢（CF8/CF8M），适用温度最高达350℃以上，最大排量可达150,000kg/h。阀体与阀盖连接处由密封垫和密封环双重密封，确保无外漏；浮球和阀座、杠杆机构均为不锈钢制造，耐腐蚀、寿命长。

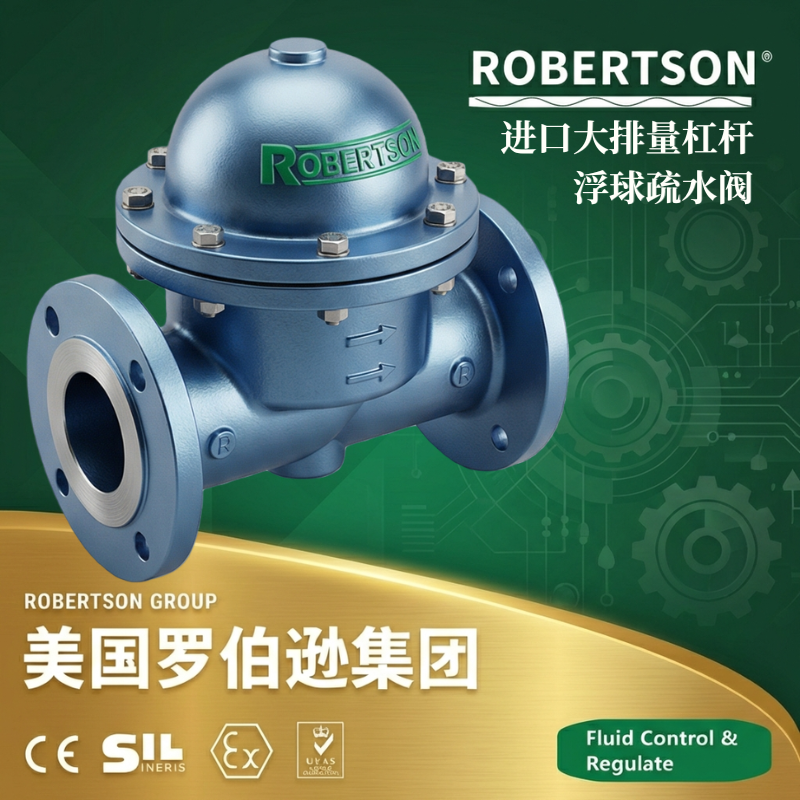

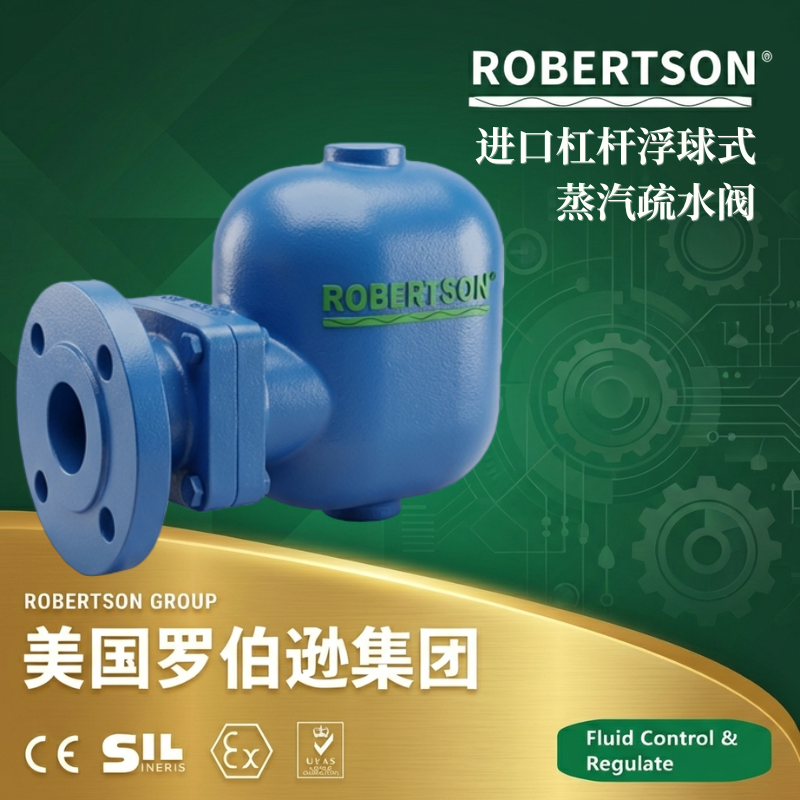

2. 杠杆浮球式疏水阀
基本特性与自由浮球式相似，通过浮球连接杠杆带动阀芯，依据凝结水液位升降控制阀门开关。独特的双阀座设计大幅增加了凝结水排量，体积小巧却能实现高达100吨/小时的超大疏水量，特别适用于大型加热设备。当冷凝水负荷变动时，杠杆浮球式疏水阀能根据凝结水产生量调整阀门开度，入口侧不会滞留冷凝水而是连续排出。

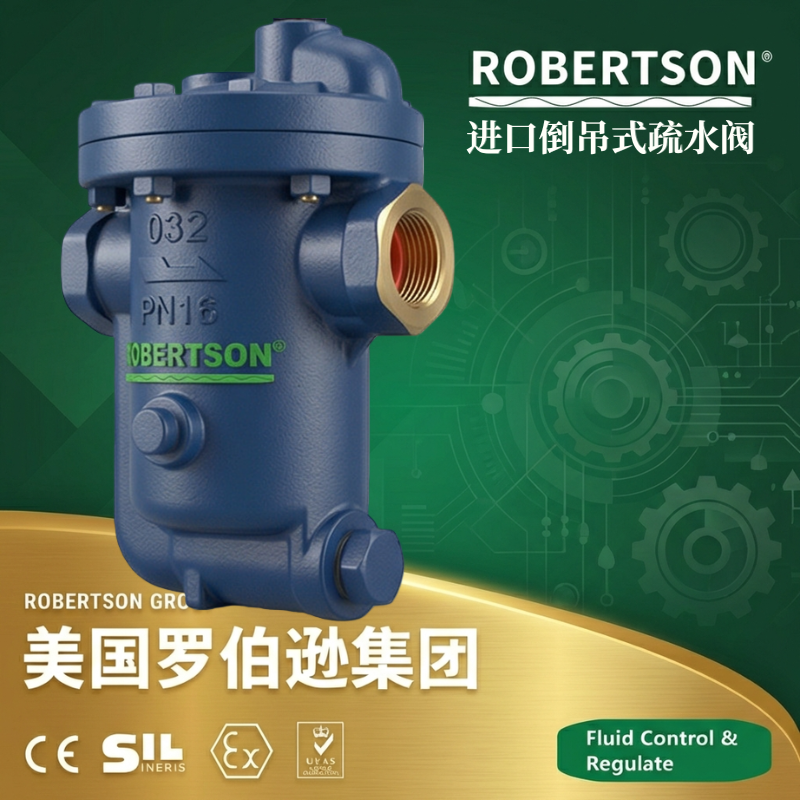

3. 倒吊桶式疏水阀
以倒吊桶作为液位敏感元件，开口向下，连接杠杆带动阀芯启闭。能排空气，不怕水击，抗污性能好，漏汽率小于3%，最大背压率达75%。内腔所有运动部件均为不锈钢，耐磨损、耐腐蚀；由于蒸汽不能到达被水封的阀座孔，所以无蒸汽损失，高效节能。倒置桶不会被破坏压扁，抗水击能力强、寿命长；顶部设有排气孔，连续排空气性能好，不会形成气阻。
1. 双金属片式疏水阀
依靠双金属片感温元件，随蒸汽温度升降受热变形，推动阀芯开关阀门。设有调整螺栓，可按需调节使用温度，过冷度调整范围一般为低于饱和温度15℃-30℃，背压率大于70%，具备良好的排不凝结气体能力，不怕冻，体积小且能抗水锤、耐高压，安装位置不受限制。斯派莎克SM45系可维修型中压双金属式蒸汽疏水阀，工作部件由一系列双金属元件组成，阀体和阀盖为锻造，可提供一体式法兰连接。
2. 波纹管式疏水阀
阀芯的不锈钢波纹管内填充汽化温度低于水饱和温度的液体，通过蒸汽温度变化控制阀门开关。设有调整螺栓，可灵活调节使用温度，过冷度调整范围通常在低于饱和温度15℃-40℃之间，背压率大于70%，不惧冰冻，体积小，任意位置均可安装，能高效排出不凝结气体，使用寿命长。
3. 膜盒式疏水阀
核心动作元件为金属膜盒，内充气化温度低于水饱和温度的液体。启动初期，低温冷凝水使膜盒内液体冷凝，阀门开启；随着冷凝水温度升高，膜盒内液体蒸发，压力上升推动阀芯关闭，在冷凝水达到饱和温度前即开始调控。反应极为灵敏，不怕冻，体积小巧，耐过热，安装位置灵活，背压率大于80%，能有效排除不凝结气体，使用寿命长且维修便捷。
圆盘式疏水阀是基于相同压力下液体与气体流速不同产生的动、静压力差异，驱使圆盘阀片动作。无需调整或改变内部件即可在整个工作范围内工作；结构紧凑、简单、重量轻，就其尺寸而言排量大；可用于高压和过热蒸汽，抗水锤和震动，不锈钢结构可抗冷凝水腐蚀；不会被冰冻损坏。漏汽率3%，过冷度为8℃-15℃。由于碟片是唯一的运动部件，维护很方便，无需从管道上拆下疏水阀，疏水阀开关时发出清脆的“咔嗒”声，可很容易监试工作状态。
1. 全不锈钢/铸钢材质，耐腐蚀寿命长
壳体材质可根据工况分级配置，覆盖铸铁、球墨铸铁、铸钢（WCB）、铬钼钢（WC6/WC9）、不锈钢（304/316L）。密封副材料采用司太立（Stellite）钴基硬质合金堆焊或不锈钢配对，阀瓣与阀座密封面经精密配对研磨，具有优异的耐磨、耐高温和抗擦伤性能。
2. 内置过滤与自动排空气装置
产品标配内置不锈钢过滤器，有效防止杂质进入阀腔损坏密封面。配备热静力排空气阀（自动排气阀）或膜盒式排空阀，大幅缩短启动时间，有效防止蒸汽/空气汽锁现象。
3. 多种连接方式，适配各类管路接口
产品提供螺纹连接（NPT/BSPT/G）、法兰连接（RF凸面）、焊接连接（对焊BW/承插焊SW）等多种连接方式，法兰标准适用GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5等多种标准。
4. 满足节能环保与防爆要求
产品可选配符合ISO 15848-1低逸散性排放标准的填料系统，填料函泄漏量可控制在≤10⁻⁶ mg/s·m。可选Ex d Ⅱ BT4/Ex d Ⅱ CT4防爆等级及CNEX/ATEX/IECEx认证，适用于石油化工等爆炸性气体环境的蒸汽系统。壳体设计符合PED 2014/68/EU压力设备指令，可根据需要提供EN 10204 3.1材质证书。
5. 符合国内外双标准体系
产品设计、制造与验收全面满足国标体系（GB/T 22654《蒸汽疏水阀 技术条件》、GB/T 12250《蒸汽疏水阀术语、标志、结构长度》、GB/T 12251《蒸汽疏水阀 试验方法》）和国际标准体系（ISO 6552、EN 26704、ASME B16.34）等国内外权威标准的要求。核心性能指标符合相关标准，漏汽率应≤5%，确保节能效果。
| 结构类型 | 适用压力（MPa） | 适用温度（℃） | 漏汽率 | 背压率 | 排量 | 阀体材质 | 典型应用 |
|---|---|---|---|---|---|---|---|
| 自由浮球式 | ≤10.0 | ≤350 | ≈0% | ≥80% | 大 | WCB/304 | 换热器、工艺加热设备 |
| 杠杆浮球式 | ≤6.4 | ≤350 | ≈0% | ≥80% | 超大 | WCB/304 | 大型加热设备、换热机组 |
| 倒吊桶式 | ≤10.0 | ≤450 | ≤3% | 75% | 大 | WCB/304 | 蒸汽主管、工艺设备 |
| 双金属片式 | ≤6.4 | ≤400 | ≤5% | ≥70% | 中 | WCB/304 | 伴热管线、小型加热设备 |
| 波纹管式 | ≤4.0 | ≤350 | ≤3% | ≥70% | 中 | 304/316L | 伴热管线、蒸汽分配 |
| 膜盒式 | ≤2.5 | ≤200 | ≤3% | ≥80% | 小 | 304 | 伴热管线、低温加热设备 |
| 圆盘式 | ≤10.0 | ≤550 | ≤3% | 50% | 中 | WCB/304 | 高压过热蒸汽、蒸汽主管 |
| DN | L（mm） | H（mm） | 连接方式 | 参考重量（kg） |
|---|---|---|---|---|
| 15 | 195 | 97 | 法兰/螺纹 | — |
| 20 | 195 | 103 | 法兰/螺纹 | — |
| 25 | 215 | 105 | 法兰/螺纹 | — |
| 32 | 270 | 130 | 法兰/螺纹 | — |
| 40 | 280 | 140 | 法兰/螺纹 | — |
| 50 | 290 | 140 | 法兰/螺纹 | — |
| 65 | 340 | 175 | 法兰 | — |
| 80 | 380 | 190 | 法兰 | — |
| 100 | 430 | 225 | 法兰 | — |
注：以上尺寸为常规参考值，实际尺寸以具体产品型号为准。不同压力等级外形尺寸有差异，可联系技术团队获取外形尺寸图。
计算凝结水量：根据设备热负荷或管径计算凝结水产生量，乘以安全系数（2-3倍）确定疏水阀排量，同时需预留20%-30%的余量，兼顾系统启动峰值排量和负荷波动需求。对于启动时大量空气和低温凝结水的工况，疏水阀要求排量比正常工作时的排水量大，能尽快排除凝结水迅速提高加热设备温度。
确定背压条件：疏水阀出口压力是阀后可能的最高工作背压。背压大小直接影响选型——机械型疏水阀背压率可达80%-85%，热静力型可达70%-80%，热动力型仅50%。
按连接方式选择：根据管道接口标准选择螺纹连接（NPT/BSPT/G）、法兰连接或焊接连接。
材质选择：根据介质腐蚀性等级选配阀体材质；选用配防腐蚀装置和防泄漏密封，根据环境选择防爆型配置。卫生级应用场合，采用SUS304/316L材质，适用于食品、制药行业，过冷度15℃-40℃。
考虑安装条件与维护便利性：优先选择可在线更换配件的型号，降低运维成本；针对不便停机维护的生产线，选择内置滤网和易更换内件设计。
