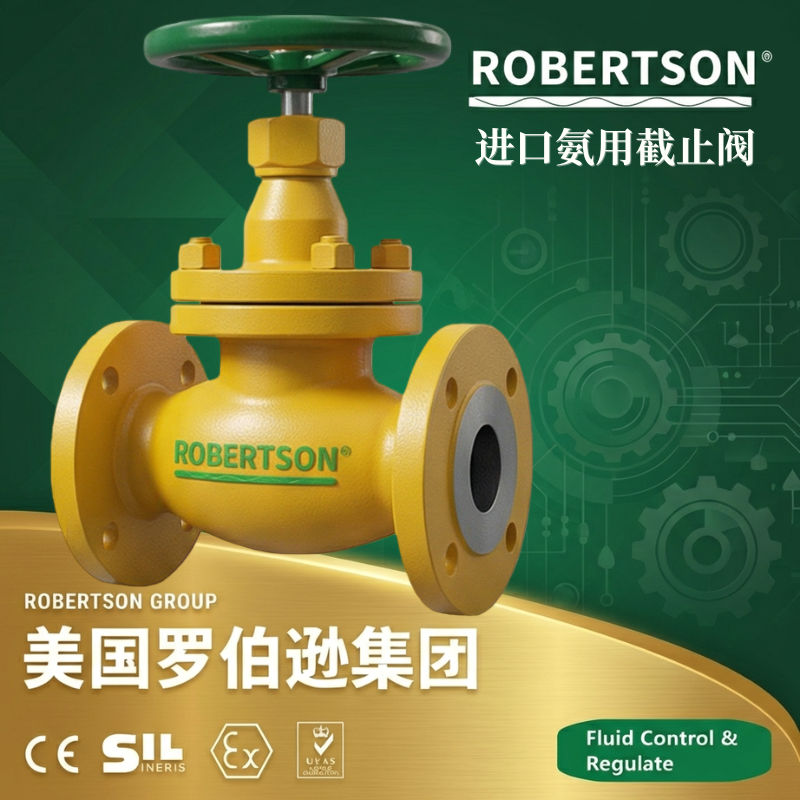

美国罗伯逊ROBERTSON®进口氨用截止阀是专为氨气、液氨、氨水等强腐蚀性氨介质管路系统设计的高性能强制密封式截止阀门。该产品属于锻钢/铸钢截止阀大类，启闭件（阀瓣）沿垂直于阀座密封面的方向作直线升降运动，具有启闭行程短、密封可靠、操作效率高等突出优点，兼具切断与粗略流量调节双重功能。 氨用截止阀是专门针对氨气、液氨、氨水等危险介质特性而设计的专用阀门，广泛应用于氨制冷系统、化肥生产、石化炼化、食品冷冻、环保脱硝等行业，适用于工作温度-46℃～+150℃（低温级可达-196℃）、工作压力PN10～PN250（Class150～Class1500）的各类氨介质管路工况。 产品设计制造严格遵循国家标准GB/T 26478-2011《氨用截止阀和升降式止回阀》，同时满足GB/T 12235、ASME B16.34、API 602等国内外权威标准的要求。该标准由合肥通用机械研究院、中南焦作氨阀股份有限公司等单位起草，规定了氨用截止阀和升降式止回阀的结构形式、技术要求、材料、试验方法、检验规则、标志、涂漆、包装和贮运，适用于公称压力PN10～PN40、公称尺寸不大于DN300、适用温度为-46℃～150℃、使用介质为氨气、氨水和液氨的截止阀和升降式止回阀。 氨气（NH₃）及液氨具有强腐蚀性，对碳钢材料会产生应力腐蚀开裂的风险。本产品针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点，在阀体材料上选用耐腐蚀钢（碳素钢添加耐蚀合金元素）或不锈钢材质制造，可有效耐氨气、液氨腐蚀，低温可至-196℃，最大限度保证工况条件使用要求。 产品广泛适用于石油化工、化肥生产、氨制冷系统、炼油装置、火力发电厂脱硝、食品冷冻、制药工业等行业的氨气管路系统中，作为介质的切断和接通装置。
1. 耐腐蚀专用材质，抗应力腐蚀开裂
针对氨介质的强腐蚀特性及碳钢材料在氨环境中可能发生的应力腐蚀开裂（SCC）问题，本产品在阀体材料上选用耐腐蚀钢（碳素钢添加耐蚀合金元素），低温碳素钢LCB/LCC适用于-46℃工况，奥氏体不锈钢304/316L适用于-196℃深冷工况，全面满足氨介质管路对耐腐蚀性能的苛刻要求。经特殊处理的阀体材料能够有效抑制氨环境下应力腐蚀开裂的发生，保障系统长期安全运行。
2. 软硬密封双重保障，密封性能卓越
阀体密封面部位采用球凸状精密加工，与阀瓣以线吻合密封。密封面采用聚四氟乙烯（PTFE）或巴氏合金（Babbitt Metal）制品作密封材料，形成软密封与金属密封双重保障。PTFE密封耐温-196～+180℃，耐腐蚀性强，密封可靠；巴氏合金密封耐温-40℃～+150℃，密封性能好，使用寿命长。填料采用复合软成形填料（PTFE+丁腈橡胶+弹簧），下端设弹簧自动补偿，利用管道压力产生自动密封，密封填料磨损后弹簧自动补偿。
3. 上密封与填料双重保护，消除外漏隐患
产品增加了一个上密封（Backseat）装置，在阀门开启状态时，与填料一起形成两层密封，并对填料有一定的保护作用，并可带压更换复合软成形填料。上密封装置中采用多级聚四氟乙烯密封材料，形成组合密封，确保阀门在使用期限内填料函无介质泄露，消除了普通阀门填料函密封薄弱、介质易外漏，甚至造成事故的可能。
4. 倒密封结构设计，带压更换填料
阀门采用暗杆/明杆倒密封结构，阀杆全部设有倒密封，阀门开启使用时须将阀门全开，使倒密封起密封作用，以减少阀杆填料长期受介质压力承压，增加填料寿命。手轮逆时针方向转到顶点，上密封产生密封，可带压更换复合软成形填料，无需停机排空系统。
5. 防火与防静电安全设计
产品结构上注意了防火要求，密封副材料采用PTFE或巴氏合金配合金属密封副，在高温工况下仍能保持一定的密封性能。阀杆与阀体之间可设置静电释放通道，消除开关过程中因摩擦产生的静电积累，防止静电火花引发的安全风险。
6. 多重阀盖连接形式，适应不同可靠性要求
产品提供螺栓式阀盖（标准维护型）、焊接式阀盖（全焊透高可靠型）及压力自紧式阀盖（自密封型）三种设计形式，全面覆盖从常规检修到超高压免维护管路的全场景可靠性要求。
7. 多种结构形式，适配不同管路布置
阀体结构形式有直通式、直流式和直角式。直通式是最常见的结构，流阻适中；直流式流体阻力较小，多用于含固体颗粒或粘度大的流体；直角式阀体多采用锻造，适用于较小通径、较高压力的截止阀。中通法兰为方形结构，阀杆采用间杆（暗杆）连接。
8. 中法兰榫槽密封结构，管道压力波动下密封可靠
产品中法兰采用榫槽密封结构或凹凸密封结构，即使在管道压力波动的情况下，依然保证中法兰密封绝对可靠。法兰连接采用密封垫和密封环双重密封，确保无外漏。
9. 巴氏合金密封面（B型）与聚四氟乙烯密封面（F型）双选
氨用截止阀按照密封面材料分为J41B（巴氏合金）和J41F（聚四氟乙烯）两大系列。巴氏合金代号B（Babbitt Metal），又称白合金，固相点温度为240℃，最高使用温度不得超过100℃，适用于低温工况；PTFE代号F，耐温-196～+180℃，耐强酸强碱、水和各种有机溶剂，无毒害/不粘附/高润滑，适用于高温及腐蚀性介质工况。
10. 符合GB/T 26478-2011国家标准及国际双标准体系
产品设计、制造与验收全面满足国标体系（GB/T 26478-2011《氨用截止阀和升降式止回阀》、GB/T 12235《石油、石化及相关工业用钢制截止阀和升降式止回阀》、GB/T 12224《钢制阀门一般要求》）和美标体系（API 602、ASME B16.34、API 598、MSS-SP-25）等国内外权威标准的要求。GB/T 26478-2011标准是氨用截止阀的专用国家标准，规定了氨用截止阀的全要素技术条件，适用于公称压力PN10～PN40、公称尺寸不大于DN300、适用温度为-46℃～150℃的氨介质阀门。
11. 阀杆耐磨强化处理
填料室增加PTFE衬套，使阀杆不会和填料室直接摩擦，增强阀杆使用寿命。阀杆填料采用(PTFE+丁腈橡胶)复合软成形填料，下端加弹簧自动补偿，利用管道压力产生自动密封，密封填料磨损弹簧自动补偿。
| 参数项目 | 技术参数范围 |
|---|---|
| 产品型号 | J41B（法兰直通式）、J42B（法兰角式）、J61B（焊接式）、J11B/J21B（内/外螺纹式）、WJ41B（波纹管密封式） |
| 公称通径（DN） | DN10～DN300（NPS 3/8″～12″），最大可达DN600 |
| 公称压力（PN） | 1.6 MPa～16.0 MPa（PN16～PN160），Class150～Class1500 |
| 压力等级（Class） | Class150～Class1500（最高可达Class2500） |
| 结构形式 | 直通式 / 角式 / 直流式（Y型） |
| 阀杆结构 | 明杆支架型（OS&Y）/ 暗杆型 |
| 连接方式 | 法兰连接（RF凸面/MFM凹凸面）、焊接连接（对焊BW/承插焊SW）、内螺纹连接（NPT/BSPT/G） |
| 适用温度（碳钢/铸钢材质） | -46℃～+150℃（符合GB/T 26478标准） |
| 适用温度（不锈钢材质） | -196℃～+200℃ |
| 适用介质 | 氨气（NH₃）、液氨、氨水、液化石油气、天然气、煤气、丙烷、丙烯、甲醇、乙烷等 |
| 阀体材质 | 铸钢（WCB）、碳钢（A105/LCB）、不锈钢（CF8/304、CF8M/316L）、球墨铸铁、可锻铸铁 |
| 密封面材质 | 巴氏合金（代号B）/ 聚四氟乙烯（代号F）/ 司太立硬质合金（代号Y） |
| 填料材质 | 聚四氟乙烯（PTFE）/ 复合软成形填料（PTFE+丁腈橡胶+弹簧）/ 柔性石墨 |
| 阀杆材质 | 2Cr13、304不锈钢、碳钢 |
| 垫片材质 | 石棉橡胶板、聚四氟乙烯、不锈钢夹柔性石墨缠绕垫片 |
| 结构长度标准 | GB/T 12221、ASME B16.10 |
| 法兰连接标准 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5 |
| 焊接端标准 | ASME B16.25、GB/T 12224 |
| 设计与制造标准 | GB/T 26478-2011、GB/T 12235、API 602、ASME B16.34 |
| 检验与试验标准 | GB/T 13927、API 598、JB/T 9092 |
| 压力-温度等级 | GB/T 12224、ASME B16.34 |
| 公称压力 PN（MPa） | 壳体强度试验压力（MPa） | 密封试验压力（MPa） | 适用介质 | 适用温度（℃） |
|---|---|---|---|---|
| 1.6 | 2.4 | 1.76 | 氨气、氨液等 NH₃ | -40～+150（巴氏合金） |
| 2.5 | 3.75～3.8 | 2.75～2.8 | 氨气、氨液等 NH₃ | -40～+150（巴氏合金） |
| 4.0 | 6.0 | 4.4 | 氨气、氨液等 NH₃ | -40～+200（PTFE） |
| 6.4 | 9.6 | 7.04 | 氨气、氨液等 NH₃ | -40～+200（PTFE） |
*试验压力为GB/T 13927及API 598标准规定值，PN4.0及以上PTFE密封适用温度可达+200℃，巴氏合金密封适用温度≤+150℃。*
| 产品类型 | 阀体、阀盖 | 阀杆 | 填料 | 密封面 | 垫片 | 紧固件 |
|---|---|---|---|---|---|---|
| J41B-16/25C | 铸钢（WCB） | 碳钢 | 聚四氟乙烯 | 巴氏合金 | 石棉橡胶板 | 优质碳钢 |
| J41B-16/25Q | 球墨铸铁（QT） | 碳钢 | 聚四氟乙烯 | 巴氏合金 | 石棉橡胶板 | 优质碳钢 |
| J41B-16/25K | 可锻铸铁 | 碳钢 | 聚四氟乙烯 | 巴氏合金 | 石棉橡胶板 | 优质碳钢 |
| J41F-25P | 不锈钢（CF8） | 不锈钢 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | 不锈钢 |
| J41F-25R | 不锈钢（CF8M） | 不锈钢 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | 不锈钢 |
| J41B-40C | 铸钢（WCB） | 碳钢 | 聚四氟乙烯 | 巴氏合金 | 石棉橡胶板 | 优质碳钢 |
| DN | L（mm） | D（mm） | D1（mm） | D2（mm） | b（mm） | Z-d | H（mm） | DO（mm） |
|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 14-16 | 4-φ14 | 196 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-18 | 4-φ14 | 196-200 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-18 | 4-φ14 | 201-205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-20 | 4-φ18 | 208-270 | 160-180 |
| 40 | 200 | 145 | 110 | 85 | 18-20 | 4-φ18 | 248-310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20-22 | 4-φ18 | 248-358 | 200-240 |
| 65 | 290 | 180 | 145 | 120 | 22-24 | 4-φ18/8-φ18 | 321-373 | 240-280 |
| 80 | 310 | 195 | 160 | 135 | 24-26 | 8-φ18 | 325-435 | 240-320 |
| 100 | 350 | 215 | 180 | 155 | 24-30 | 8-φ18/8-φ23 | 371-500 | 280-360 |
| 125 | 400 | 245 | 210 | 185 | 26-32 | 8-φ18/8-φ25 | — | — |
| 150 | 480 | 280 | 240 | 210 | 28-32 | 8-φ23/8-φ25 | — | — |
| 200 | 600 | 335 | 295 | 265 | 30-34 | 12-φ23/12-φ25 | — | — |
外形尺寸因压力等级和材质不同有所差异，具体以实物为准。DN≥125尺寸可联系技术团队获取详细规格书。
1. 产品系列与结构类型
J41B/J41F型法兰直通式氨用截止阀：标准配置，阀体两端带法兰，通过螺栓与管道法兰连接，拆装方便、密封可靠。密封面可选巴氏合金（B型）或聚四氟乙烯（F型）。适用于中高压及需要定期拆装维护的管路系统。
J42B型法兰角式氨用截止阀：进出口呈90°直角布置，适用于管路需要转向的场合，可同时起到阀门和弯头的双重功能。特别适用于安装空间受限的氨制冷系统管路。
J61B型焊接式氨用截止阀：阀体两端采用对焊连接结构，从根源上消除法兰连接潜在的外泄漏风险，适用于高压氨气管路及不允许泄漏的永久性管路系统。焊接端尺寸符合ASME B16.25标准。
J11B/J21B型内/外螺纹氨用截止阀：适用于DN10～DN50小口径氨气管路，安装简便快捷，无需焊接，广泛应用于仪表管路和氨气取样系统。连接螺纹符合NPT/BSPT/G标准。
WJ41B型波纹管密封氨用截止阀：在阀杆处增设不锈钢波纹管密封组件，与V型柔性石墨填料形成双重密封，波纹管将介质与大气完全隔离，实现零外泄漏。即使波纹管失效，填料处也可避免泄漏，满足氨系统零泄漏标准要求。适用于剧毒、易燃易爆氨介质及对泄漏等级要求严苛的氨制冷系统。
暗杆式氨用截止阀：阀杆采用间杆连接，阀门开启时阀杆不上升，结构紧凑、外形高度小，适用于安装空间受限的场合。中通法兰为方形结构，密封面采用巴氏合金。
2. 密封面材质配置
巴氏合金密封（B型，标准配置） ：代号B（Babbitt Metal），又称白合金。固相点温度为240℃，最高使用温度不得超过100℃。巴氏合金密封面性能稳定、密封性能好，使用寿命长，无粘着磨损，特别适用于低温氨介质工况。适用温度-40℃～+150℃，符合GB/T 26478标准对氨用截止阀密封材料的要求。
聚四氟乙烯密封（F型） ：代号F（PTFE）。适用温度-196℃～+180℃，耐强酸强碱、水和各种有机溶剂，无毒害/不粘附/高润滑。PTFE密封可靠、摩擦力小、操作轻便，适用于高温氨介质及腐蚀性氨水工况。GB/T 26478标准适用PTFE密封时，适用温度可达-46℃～+200℃。
司太立硬质合金密封（Y型，波纹管专用） ：密封副材料采用司太立（Stellite）钴基硬质合金堆焊工艺加工，堆焊层厚度≥2mm，硬度HRC45-50，耐磨耐高温，适用于高温、高压及频繁启停工况。
3. 阀体材质分级配置
| 材质等级 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 铸钢 | WCB / ZG230-450 | -29℃～+425℃ | 常规氨气管路、中高压工况，经济实用 |
| 低温碳钢 | LCB / LCC / LF2 | -46℃～+340℃ | LPG、丙烷、液氨等低温介质系统，符合GB/T 26478要求 |
| 球墨铸铁 | QT450 / QT500 | -20℃～+350℃ | 一般氨气管路，机械性能优异 |
| 可锻铸铁 | KTH300-06 | -20℃～+300℃ | 低压氨气管路，经济型配置 |
| 奥氏体不锈钢 | CF8（304） | -196℃～+200℃ | 腐蚀性介质、氨水、食品级氨气系统 |
| 奥氏体不锈钢 | CF8M（316）/ CF3M（316L） | -196℃～+200℃ | 强腐蚀性氨水、含氯环境、海水工况 |
| 双相不锈钢 | 2205 / 2507 | -40℃～+350℃ | 海洋工程、高氯离子腐蚀环境 |
4. 填料密封系统
聚四氟乙烯填料（标准） ：耐化学腐蚀、摩擦系数极小，密封可靠，操作轻便灵活，适用于氨介质工况。
复合软成形填料（PTFE+丁腈橡胶+弹簧） ：采用(PTFE+丁腈橡胶)复合软成形填料，下端加弹簧自动补偿，利用管道压力产生自动密封，密封填料磨损弹簧自动补偿，可带压更换填料。
柔性石墨填料：适用于高温氨气工况，耐高温、耐腐蚀、自润滑性好，配合活载荷碟形弹簧系统持续补偿填料磨损。
5. 垫片密封系统
石棉橡胶板：标准配置，经济实用，适用于常规氨气管路。
不锈钢夹柔性石墨缠绕垫片：具有优异的弹性和密封补偿能力，适用于交变工况及高温工况。
聚四氟乙烯垫片：适用于PTFE密封配套使用，化学惰性强，耐腐蚀。
6. 连接方式
法兰连接：阀体两端带法兰，通过螺栓与管道法兰连接，拆装方便、密封可靠。法兰密封面形式可选RF凸面、MFM凹凸面、榫槽面。法兰标准适用GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5等多种标准，可按DN/PN或NPS/Class定制。
焊接连接（对焊BW/承插焊SW） ：适用于高压氨气管路及永久性管路，从根源上消除泄漏风险。
内螺纹连接（NPT/BSPT/G） ：适用于DN10～DN50小口径管路，安装简便快捷，广泛应用于仪表管路。
7. 驱动方式
手动（手轮） ：标准配置，操作省力，适用于小口径及非频繁操作的阀门。手轮顺时针方向转时，阀杆向下移动，阀瓣下降使密封面密合，将通路切断；逆转时则开启。

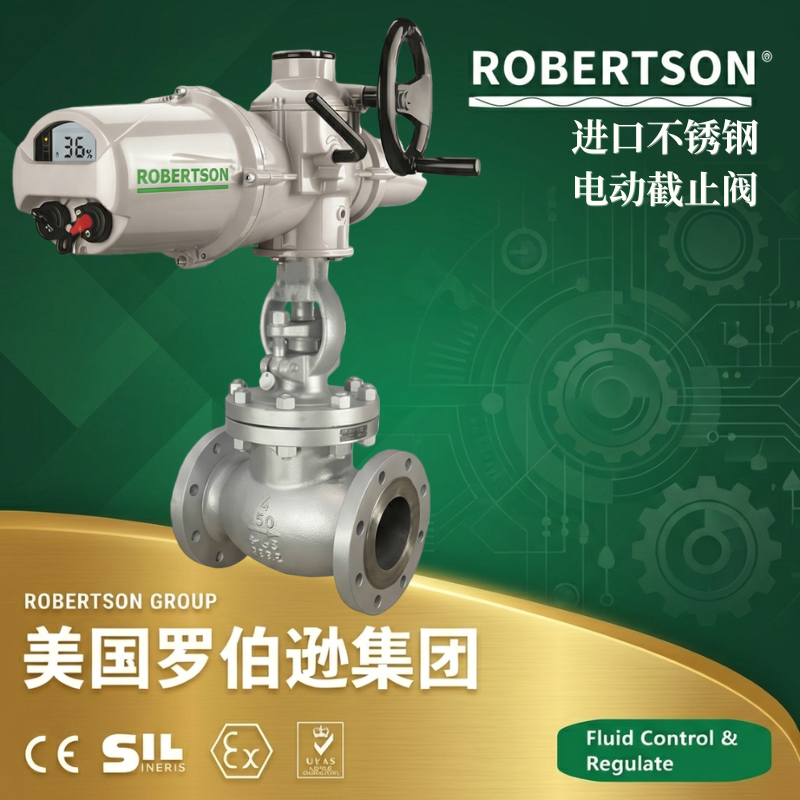

电动执行器：可配套多回转电动执行器（Z型/防爆型/调节型），实现远程自动化控制和就地按钮操作，支持开关型（二位控制）和调节型（4-20mA模拟量信号控制）两种模式，可接入DCS/PLC系统。
气动执行器：配套双作用或单作用弹簧复位气动执行器，适用于防爆区域及需要快速切断的工况。
伞齿轮传动：适用于大口径阀门（DN≥80）及启闭力矩较大的工况，操作轻便省力。
8. 波纹管密封配置
对于剧毒、易燃易爆氨介质及对泄漏等级要求严苛的工况，可选用波纹管密封氨用截止阀（WJ41B系列）。采用不锈钢波纹管密封组件，将介质与大气完全隔离，实现零外泄漏，满足氨系统零泄漏标准要求。波纹管密封与填料双重密封，即使波纹管失效，填料处也可避免泄漏。
9. 制造标准体系选择
国标体系（GB/JB） ：按GB/T 26478-2011《氨用截止阀和升降式止回阀》标准设计制造。GB/T 26478-2011标准由合肥通用机械研究院、中南焦作氨阀股份有限公司等单位起草，于2011年5月12日发布，2011年10月1日实施，规定了氨用截止阀和升降式止回阀的结构形式、技术要求、材料、试验方法、检验规则、标志、涂漆、包装和贮运。适用于公称压力PN10～PN40、公称尺寸不大于DN300、适用温度为-46℃～150℃、使用介质为氨气、氨水和液氨的截止阀。
石化标准体系：按GB/T 12235《石油、石化及相关工业用钢制截止阀和升降式止回阀》标准设计制造，适用于公称压力PN16～PN420、公称尺寸DN15～DN600、使用温度-29℃～550℃的钢制截止阀。
美标体系（API/ASME/ANSI） ：按API 602《石油、天然气工业用紧凑型钢制闸阀、截止阀和止回阀》、ASME B16.34标准设计制造。适用于出口项目、引进技术机组及与进口设备配套的需求。
客户定制标准：可按用户提供的技术规范书进行非标设计和制造，满足特定项目的差异化技术要求。
10. 特种工况配置
超低温深冷型（LT） ：适用温度最低可达-196℃，阀体材质采用不锈钢304/316L，密封面采用聚四氟乙烯（PTFE），适用于液氨、液化天然气（LNG）等深冷介质管路系统。需通过低温冲击性能试验（AKV≥27J）。
耐强腐蚀型（不锈钢型） ：过流部件全部采用不锈钢316L材质，密封件采用PTFE或增强型聚四氟乙烯，适用于氨水、含氯环境等强腐蚀性介质。
防爆型配置：对于石油化工等防爆区域的氨气管路，可选配防爆电动执行器，防爆等级Exd Ⅱ BT4 / Exd Ⅱ CT4及认证标准CNEX/ATEX/IECEx。
低逸散性设计（ISO 15848-1） ：可选配符合低逸散排放标准的填料系统，填料函泄漏量可控制在≤10⁻⁶ mg/s·m，适用于对阀门逸散性排放有严格环保要求的炼化装置及氨制冷系统。
防火安全设计：符合API 607标准。阀门在1000℃火焰中持续30分钟后仍能保持密封和功能正常。金属二次密封件在火灾发生时自动激活，确保在非金属密封件烧毁后仍具备一定的介质阻断能力。
NACE MR0175酸性环境兼容：阀门材料及热处理工艺符合NACE MR0175/ISO 15156标准要求，适用于含有硫化氢（H₂S）的酸性天然气和油田伴生气系统中的氨介质管路。
