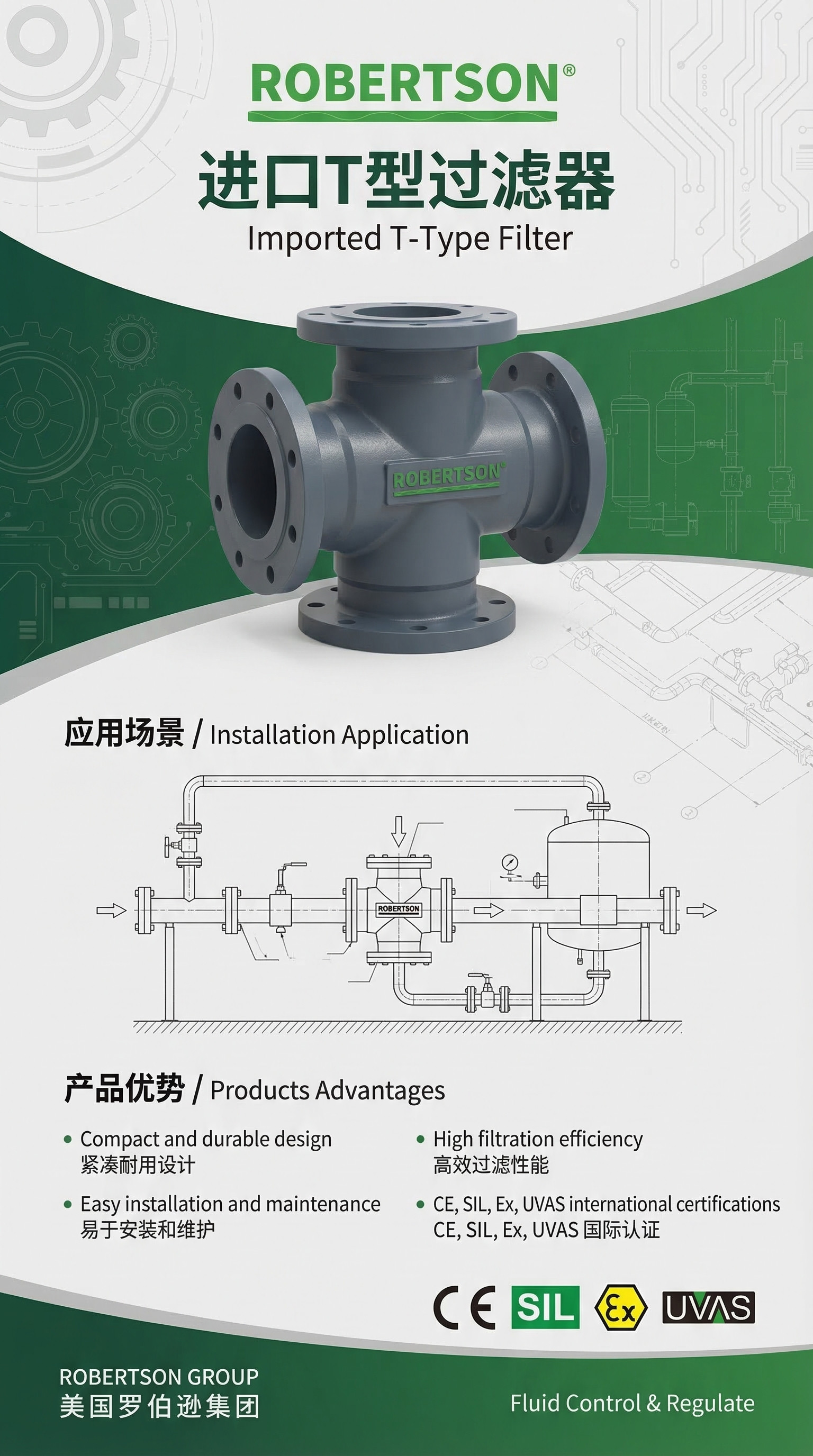

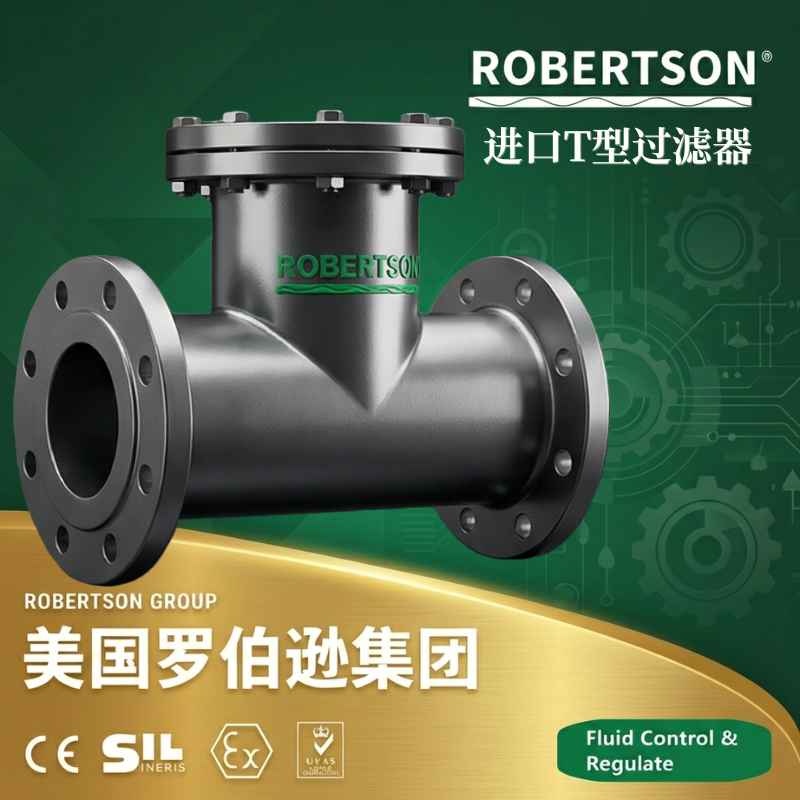

美国罗伯逊ROBERTSON®进口T型过滤器是管道输送介质过程中清除固体杂质的管道粗过滤器设备。该产品因外形像字母“T”而得名。产品主要由阀体、法兰、过滤网、阀盖及紧固件等部件组成，可水平或垂直安装于管道系统中，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后重新装入即可，使用维护极为方便。 该产品可广泛应用于化工、石油、城市供热、制冷、空分、轻工食品、制药等领域，用来清除介质中的颗粒性杂质，以保护机泵、压缩机、仪表和其它设备正常工作。根据结构不同，T型过滤器主要分为直流式（直通式）、正折流式和反折流式等类型。产品覆盖公称通径DN15～DN600，公称压力0.6～5.0MPa（150Lb～600Lb），工作温度-196～650℃，过滤精度10～480目，可满足从低压到高压、从低温到高温、从弱腐蚀到强腐蚀的全场景管道过滤需求。
1. 结构紧凑，流阻小，排污方便
T型过滤器外形紧凑，结构简单，流阻小，排污方便等特点，广泛应用于多种介质的管线中，保护管线系统上各种设备免受管道内的铁锈、焊渣等杂物带来的堵塞和损坏。直通式和折流式结构可根据管路布置灵活选择，具有抗污性能强，流通面积大，压力损失小，体积小等特点。
2. 可拆卸滤筒设计，维护便捷
当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，该设计便于维护，使用极为方便。在系统初始运行一段时间后（一般不超过一周），应进行首次清洗，以清除系统初始运行时积聚在滤网上的杂质污物；此后须定期清洗，清洗次数依据工况条件而定。
3. 全不锈钢滤网，耐腐蚀性强
产品的过滤网材质均为不锈钢，耐腐蚀性强。滤芯材质包括不锈钢304、304L、316、316L等。过滤网采用不锈钢双层网结构，坚固耐用。不锈钢滤网属易损件，需特别保护，清洗杂质时须特别注意过滤芯上的不锈钢丝网不能变形或损坏。
4. 宽温域适应能力，覆盖极端温度工况
产品适用温度范围宽广，可根据阀体材质分级选用。碳钢材质的T型过滤器适用温度为-30℃～380℃，不锈钢材质的T型过滤器适用温度为-80℃～450℃。特殊合金材质可扩展至-196℃～650℃，满足从深冷低温到高温烟气的全场景使用需求。
5. 多种过滤精度可选，适用各类介质
过滤精度范围覆盖10～480目（目/in），可根据介质类型分级选配：通水网一般为18～30目，通气网一般为40～100目，通油网一般为100～480目。可拦截的固体颗粒粒径范围对应10目拦截2032μm，30目拦截614μm，100目拦截173μm，200目拦截74μm。用户可根据介质中杂质粒径要求灵活选配滤网目数。
6. 宽压力与口径覆盖，适配各类管路系统
产品公称通径覆盖DN15～DN1000的全系列规格，公称压力覆盖0.6～5.0MPa（150Lb～600Lb），最高可达26.0MPa以上，全面满足从低压到高压管道的全场景使用需求。
7. 壳体材质分级配置，适应各类腐蚀环境
壳体材质可根据介质腐蚀性等级分级配置，覆盖碳钢、不锈钢304/304L/316/316L、衬氟、塑料（PP、PVC等）、特种钢等。碳钢材适用于-30～380℃的弱腐蚀性介质工况，经济实用；不锈钢材适用于-80～450℃的腐蚀性介质及食品医药洁净工况。衬氟材质适用于强腐蚀性介质的输送。
8. 多种连接方式，适配各类管路接口
产品提供法兰连接、对焊连接、螺纹连接等多种连接方式，可按GB、SH、HG、JB、ANSI、JIS、DIN等标准定制。法兰标准涵盖GB/T 9112、JB/T 79、HG 20592、SH 3406、ANSI B16.5等，适配国内外各类工程管路的接口要求。
9. 附件齐全，满足智能化监测需求
产品可选配温度传感器、压力传感器和夹套伴热等附件，实现对过滤器运行状态的实时监测和控制。可根据用户需要设置排污丝堵或排污阀，方便在线排污。
10. 符合国内外双标准体系
产品设计、制造与验收全面满足国标体系、化工标准体系及美标体系等国内外权威标准的要求。执行标准涵盖SH/T 3411《石油化工泵用过滤器选用、检验及验收规范》、GB/T 14382《管道过滤器》、HG/T 21637《化工管道过滤器》等。法兰标准可选用GB、JB、HG、SH、ANSI、JIS等多种标准，适用于国内及出口项目的标准化配套需求。

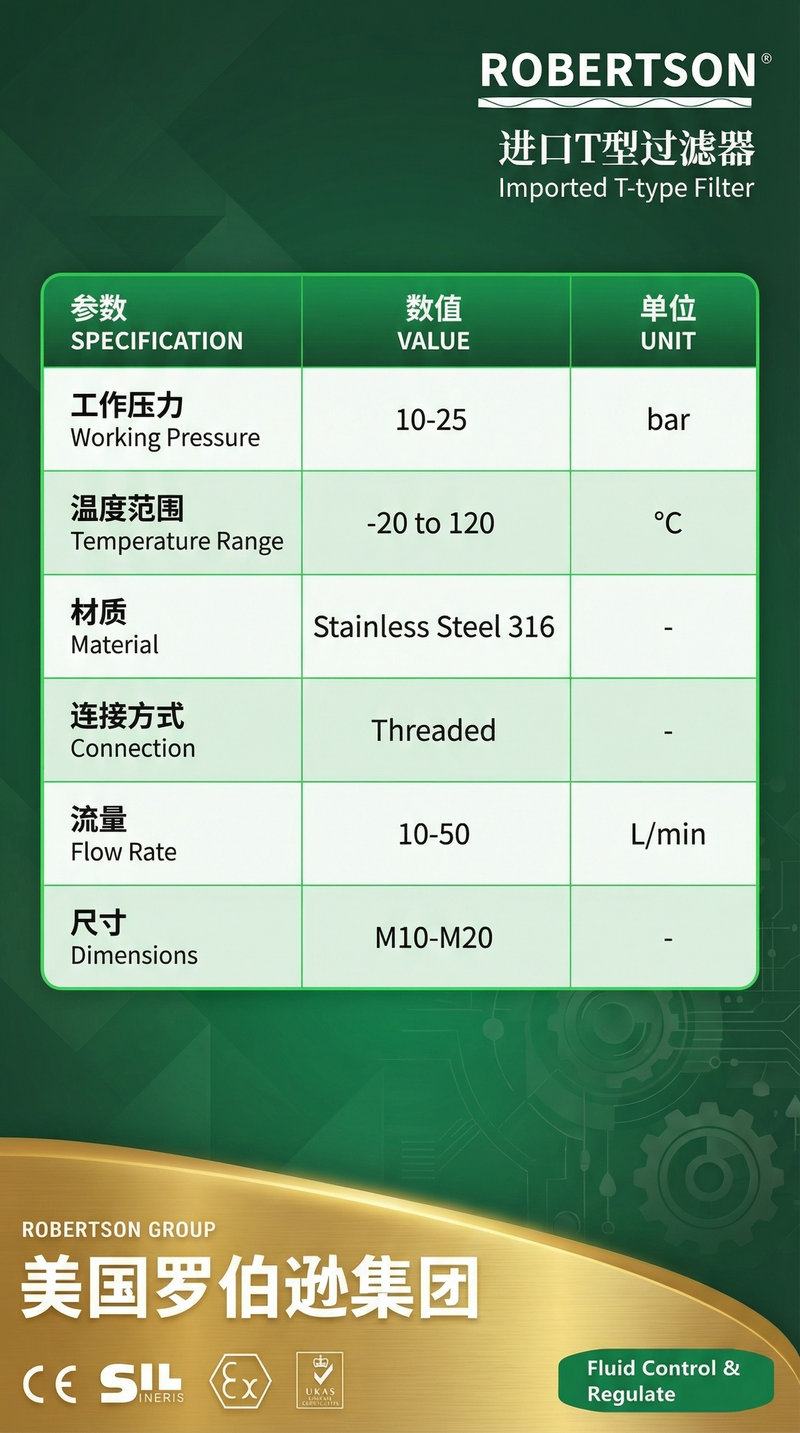

| 参数项目 | 技术参数范围 |
|---|---|
| 公称通径（DN） | DN15～DN1000（NPS 1/2″～40″），常规DN50～DN500 |
| 结构形式 | 直流式（直通式）/ 正折流式 / 反折流式 |
| 连接方式 | 法兰连接、对焊连接、螺纹连接 |
| 过滤精度 | 10～480目（in），可定制更高精度 |
| 通水网目数 | 18～30目（常规） |
| 通气网目数 | 40～100目（常规） |
| 通油网目数 | 100～480目（常规） |
| 工作温度（碳钢壳体） | -30℃～+380℃ |
| 工作温度（不锈钢壳体） | -80℃～+450℃ |
| 工作温度（特殊材质） | -196℃～+650℃ |
| 公称压力（PN） | 0.6～5.0 MPa（PN6～PN50），最高可达26.0MPa |
| 压力等级（Class） | Class150～Class600 |
| 适用介质 | 水、蒸汽、油品、天然气、弱酸弱碱、强酸强碱、制冷剂、食品饮料等 |
| 壳体材质 | 碳钢、不锈钢304/304L/316/316L、衬氟、塑料（PP/PVC）、特种钢 |
| 滤芯材质 | 不锈钢304/304L/316/316L、PO、PTFE、钛合金烧结滤芯 |
| 密封材质 | 聚四氟乙烯、丁腈橡胶、耐油石棉橡胶、柔性石墨等 |
| 法兰标准 | GB/T 9112、JB/T 79、HG 20592、SH 3406、ANSI B16.5、DIN、JIS |
| 设计标准 | SH/T 3411、GB/T 14382、HG/T 21637、GB 150 |
| 检验与试验标准 | GB/T 26480、JB/T 9092、API 598 |
| 目数（目/in） | 可拦截粒径（μm） | 开孔面积（%） |
|---|---|---|
| 10 | 2032 | 36 |
| 20 | 955 | 33 |
| 30 | 614 | 47 |
| 40 | 442 | 51 |
| 50 | 356 | 50 |
| 60 | 301 | 49 |
| 80 | 216 | 53 |
| 100 | 173 | 54 |
| 120 | 131 | 62 |
| 150 | 104 | 31 |
| 200 | 74 | 33 |
| 300 | 44 | 30 |
注：以上参数为不锈钢丝网标准配置，特殊介质可选PO、PTFE等滤芯材质。
| DN | L（mm） | H（mm） | H1（mm） | 有效过滤面积（m²） |
|---|---|---|---|---|
| 50 | 278 | 166 | 306 | 0.0039 |
| 65 | 314 | 187 | 348 | 0.0053 |
| 80 | 342 | 205 | 384 | 0.0079 |
| 100 | 418 | 246 | 473 | 0.0133 |
| 125 | 460 | 270 | 529 | 0.0204 |
| 150 | 500 | 292 | 581 | 0.0273 |
| 200 | 588 | 340 | 694 | 0.0462 |
| 250 | 690 | 398 | 281 | 0.0699 |
| 300 | 792 | 452 | 949 | 0.1001 |
| 350 | 852 | 485 | 1023 | 0.1205 |
| 400 | 970 | 547 | 1166 | 0.1585 |
| 500 | 1148 | 642 | 1372 | 0.2438 |
注：以上尺寸为PN16常规参考值，实际尺寸以具体产品型号为准。不同压力等级外形尺寸有差异，可联系罗伯逊ROBERTSON®技术团队获取对应型号的外形尺寸图。
直流式（直通式）T型过滤器：流体直线通过过滤腔，压力损失最小，适用于对压降要求严格的常规管路系统。安装时进出口在一条直线上，便于管道布置，是应用最广泛的结构形式。
反折流式T型过滤器：折流方向与正折流相反，具有抗污性能强、排污方便的特点，适用于含固体颗粒较多、需要频繁清洗的介质管路。
| 材质等级 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 碳钢 | A3、20# | -30℃～+380℃ | 水、油品、蒸汽等非腐蚀性或弱腐蚀性介质，经济实用 |
| 不锈钢304 | 304、304L | -80℃～+450℃ | 弱腐蚀性介质、食品医药洁净工况 |
| 不锈钢316 | 316、316L | -80℃～+450℃ | 含氯离子腐蚀性介质、海水、化工强腐蚀环境 |
| 衬氟 | 碳钢衬F46/PFA | -30℃～+180℃ | 强酸、强碱等强腐蚀性介质，金属部件与介质完全隔离 |
| 塑料 | PP、PVC | -20℃～+80℃ | 弱酸弱碱、一般腐蚀性介质，经济实用 |
| 特种钢 | 双相不锈钢、哈氏合金 | -196℃～+650℃ | 海洋工程、强腐蚀环境、超高温/超深冷工况 |
| 密封材质 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 聚四氟乙烯（PTFE） | PTFE | -196℃～+200℃ | 耐强腐蚀、耐高温，适用于腐蚀性介质及高洁净度要求工况 |
| 丁腈橡胶（NBR） | NBR | -40℃～+90℃ | 耐油性佳，适用于油品及含油介质工况 |
| 耐油石棉橡胶 | 石棉橡胶 | -20℃～+150℃ | 经济实用，适用于常规水、气、油介质 |
| 柔性石墨 | 石墨 | -196℃～+450℃ | 耐高温、耐腐蚀，适用于高温蒸汽和高温烟气工况 |
| 三元乙丙橡胶（EPDM） | EPDM | -40℃～+150℃ | 耐热水、弱酸碱，适用于水处理和给排水系统 |
法兰连接（标准） ：阀体两端带法兰，通过螺栓与管道法兰连接。法兰密封面形式为RF凸面。法兰标准适用GB/T 9112、JB/T 79、HG 20592、SH 3406、ASME B16.5、DIN、JIS等多种标准，可按DN/PN或NPS/Class定制。
对焊连接（BW） ：适用于高压高温及永久性管路，焊接坡口符合ASME B16.25标准，焊缝强度接近母材强度，从根源上消除泄漏风险。
弱腐蚀性物料：水、氨、油品、烃类等化工、石油生产及城市供热中的介质。
腐蚀性物料：烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等化工生产中的腐蚀性介质。
低温物料：液甲烷、液氨、液氧、液氮及各种制冷剂和冷剂。
卫生要求物料：啤酒、饮料、乳制品、粮浆医药用品等轻工食品、制药生产中有卫生要求的物料。
高温物料：蒸汽、高温油品、导热油等高温介质。
耐高温型：采用不锈钢壳体（304/316）和耐高温密封（柔性石墨），适用介质温度可达450℃（不锈钢）～650℃（特殊合金），适用于蒸汽管路、高温油品输送、烟气管道等高温工况。
超低温深冷型（LT）：适用温度最低可达-196℃，壳体采用不锈钢316L材质，密封采用PTFE，适用于LNG、液氧、液氮等深冷介质输送系统。
卫生级型：适用于食品、饮料、制药等卫生要求严格的行业。阀体采用不锈钢304/316L材质，内表面镜面抛光，连接方式采用快装卡箍，符合GMP规范。
排污丝堵/排污阀：可选配排污丝堵或排污球阀，安装在过滤器底部，方便在线排污，无需拆卸滤筒即可排出杂质。若T型过滤器不带排污丝堵，清洗时须将滤网拆下。
差压变送器/压力表接口：可在过滤器进出口预留压力表或差压变送器接口，实时监测滤网堵塞程度，判断清洗时机。
温度传感器接口：可选配温度传感器接口，用于监测介质温度，特别适用于高温或低温工况。
压力传感器接口：可选配压力传感器接口，用于远程监控过滤器运行压力。
配对法兰及紧固件：配套提供安装用配对法兰、螺栓、螺母及密封垫片，材质可选碳钢或不锈钢。
防雨罩/仪表防护箱：户外安装时可选配不锈钢防雨罩，保护过滤器附件免受雨雪侵蚀。
随机备件包：含密封垫片、紧固件、滤网（易损件）等常用备件包，便于现场快速更换。
国标体系（GB/JB） ：按GB/T 14382《管道过滤器》标准设计制造，法兰尺寸按GB/T 9112、JB/T 79，试验与检验按GB/T 26480执行。适用于国内各类工业、市政工程的标准化配套需求。
化工标准体系（HG/SH） ：按HG/T 21637《化工管道过滤器》、SH/T 3411《石油化工泵用过滤器选用、检验及验收规范》标准设计制造。法兰尺寸按HG 20592、SH 3406，适用于石化、化工工程的标准化配套需求。
美标体系（API/ANSI/ASME） ：按ASME B16.34、API 598标准设计制造，法兰尺寸按ASME B16.5，压力试验按API 598。适用于出口项目、石化工程及与进口设备配套的需求。制造、检测标准执行GB 150标准，也可按用户指定标准执行。
其他体系：可按要求按DIN、JIS、BS等标准设计制造。
客户定制标准：可按用户提供的技术规范书进行非标设计和制造，满足特定项目的差异化技术要求。
