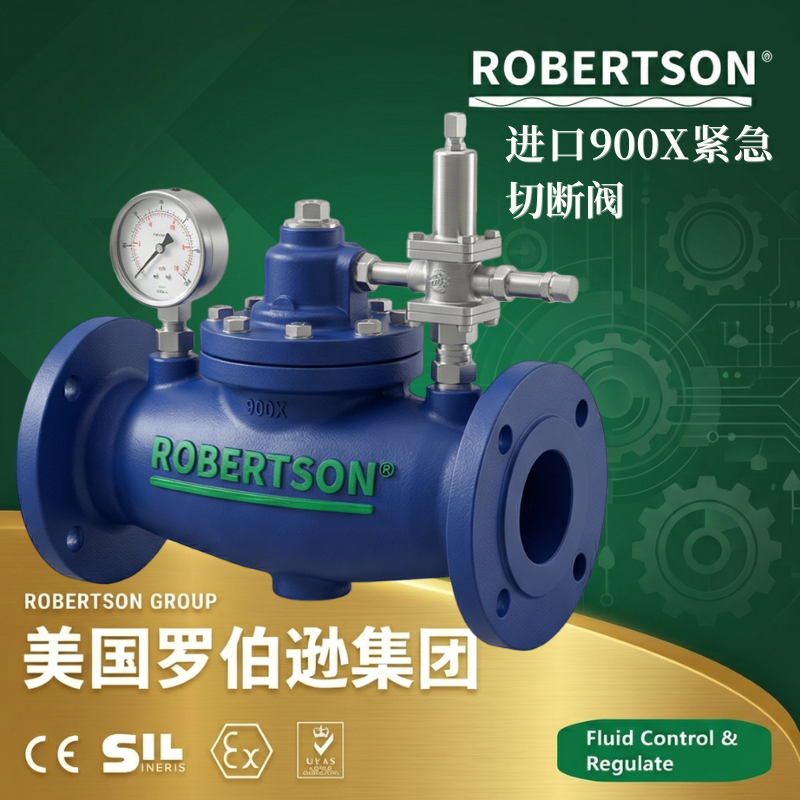

美国罗伯逊ROBERTSON®进口900X紧急切断阀是专为消防与生活用水并联供水系统设计的水力自动控制阀门。该产品属于水力控制阀大类，在消防用水与生活用水并联的供水系统中，用来调配供水方向——当火灾发生时，消防急需大量用水，阀门自动紧急关闭，切断生活用水以保证消防用水；当消防停止用水、压力减小时，阀门自动打开，呈常开状态，恢复生活供水。 本产品使供水系统无须另设专门的消防单独供水管网，比传统消防单独供水更能节约工程建设成本和日常用水量。阀门控制灵敏度高，安全可靠，调试简便，使用寿命长。 产品设计严格遵循国标体系（GB/T 12221、GB/T 9113、GB/T 12224、GB/T 13927）和行业标准（CJ/T 219、JB/T 10674）等国内外权威标准的要求。广泛适用于生活小区、企事业单位、公共建筑等消防用水与生活用水并联的供水系统中，是消防供水安全的核心控制设备。
1. 一阀两用，消防与生活供水智能切换
阀门在消防用水与生活用水并联的供水系统中，平时处于常开状态，供应生活用水；当火灾发生时，消防泵启动导致管网压力升高，阀门自动紧急关闭，切断生活用水，确保消防用水充足；火灾结束后，随着压力恢复至生活供水水平，阀门自动重新开启，恢复生活供水。这一设计使系统无须单独设置消防供水管网，大幅节约了工程投资和日常维护成本。
2. 全水力自力控制，无需外部能源
本产品以管路上下游压力差△P为动力，通过导阀控制主阀动作，实现完全水力自控。阀门由主阀、针阀、导阀、压力表以及接管等水力控制接管系统组成，完全依靠介质自身压力驱动，无需外部电源和气源，特别适用于无电源场所及防爆环境，本质安全性高。
3. 水力差动操作，调节精准可靠
阀门以上下游压力差为动力，由导阀控制，使隔膜（或活塞）进行液压式差动操作，实现完全水力自动调节。当主阀进出口压力低于导阀设定压力时，导阀处于开通状态，主阀保持开启；当消防泵启动使管路压力升高超过设定值时，导阀关闭，主阀随之自动关闭。阀门控制精度高，响应速度快，可有效避免因压力波动造成的误动作。
4. 全通道流线型设计，水力损失极小
阀体采用全通道、直流式、流线型设计，介质流道平滑顺畅，无死角滞留，流体阻力极小，压力损失远低于同规格普通阀门，节能效果好。流线型流道同时避免了因高速水流冲刷造成的阀体气蚀和噪声问题，运行平稳、低噪、长寿命。
5. 多重密封与双重导向结构，安全可靠无泄漏
阀体与阀盖连接处由密封垫和密封环双重密封，确保无外漏。阀体、活塞缸、活塞采用双重导向结构设计，运动部件在启闭全程受到精确导向，避免因偏磨导致的密封失效和阀杆卡涩故障，确保在频繁启闭工况下的平稳运行和长期可靠性。
6. 集成微型过滤器，控制系统畅通无阻
进水控制管路前端设有不锈钢微型过滤器，可有效拦截介质中的杂质颗粒，防止针阀和球阀堵塞，确保控制系统长期畅通。过滤器为可拆卸清洗结构，维护简便，使用寿命长，从根本上保障了控制系统的可靠性和阀门动作的精准性。
7. 宽口径与多压力等级覆盖，适配各类供水系统
公称通径覆盖DN20至DN600的宽幅范围，压力等级涵盖PN10、PN16、PN25多个等级，全面覆盖从生活小区入户支管到市政供水主干管的全场景使用需求。大口径活塞式设计可达DN750，适配各类消防水系统设计需求。
8. 主阀结构按口径分级配置
产品根据公称通径提供隔膜式和活塞式两种主阀结构，实现性能与成本的最优匹配。隔膜式采用高强度尼龙强化橡胶膜片作为感压元件，动作灵敏、启闭响应迅速，适用于中小口径（DN20～DN450）及对响应速度要求较高的供水系统。活塞式采用整体铸造不锈钢活塞替代膜片，密封可靠性更高，抗污能力强，适用于大口径管路（DN500～DN750）及水质较差的工况，高温型（0～200℃）须选用活塞式结构。
9. 易于调试，操作简便
阀门设有压力表接口和控制管路附件，便于现场调试和压力监测。用户只需调节导阀弹簧，即可设定生活供水系统允许的最高工作压力——当出口压力高于导阀弹簧设定值时，导阀关闭，主阀随之关闭；调节简单直观。
10. 符合国际及国内双标准体系
产品设计、制造与验收全面满足国标体系（GB/T 12221《金属阀门结构长度》、GB/T 9113《整体钢制管法兰》、GB/T 13927《工业阀门压力试验》、GB/T 12224《钢制阀门一般要求》）和行业标准（CJ/T 219《水力控制阀》、JB/T 10674-2006《水力控制阀》）等国内外权威标准的要求，法兰连接尺寸符合GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5等多种标准，适配国内外各类工程管路的接口要求。
| 参数项目 | 技术参数范围 |
|---|---|
| 产品型号 | 900X |
| 公称通径（DN） | DN20～DN600（NPS 3/4″～24″），常规DN50～DN400 |
| 公称压力（PN） | 1.0 MPa、1.6 MPa、2.5 MPa（PN10 / PN16 / PN25） |
| 隔膜式通径范围 | DN20～DN450 |
| 活塞式通径范围 | DN350～DN750 |
| 适用介质 | 水、油品、海水、污水 |
| 适用温度 | 0℃～+80℃（活塞式高温型可达0～200℃） |
| 壳体试验压力（PN10/16/25） | 1.5 MPa / 2.4 MPa / 3.75 MPa |
| 密封试验压力（PN10/16/25） | 1.1 MPa / 1.76 MPa / 2.75 MPa |
| 连接方式 | 法兰连接（RF凸面） |
| 设计标准 | CJ/T 219、JB/T 10674 |
| 结构长度标准 | GB/T 12221-2005 |
| 法兰连接标准 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5 |
| 检验与试验标准 | GB/T 13927-2008 |
| 零件名称 | 可选材质 |
|---|---|
| 阀体、阀盖 | 灰铸铁HT200、球墨铸铁QT350、铸钢WCB、不锈钢304/316 |
| 阀座、阀盘 | 铜合金、不锈钢2Cr13 |
| 密封圈/O型圈 | 丁腈橡胶（NBR）、三元乙丙橡胶（EPDM）、氟橡胶（FKM） |
| 阀杆 | 2Cr13不锈钢、铬不锈钢 |
| 弹簧 | 50CrVA |
| 膜片（隔膜式） | 夹织物丁腈橡胶、尼龙强化橡胶（EPDM） |
| 活塞/缸套（活塞式） | 2Cr13不锈钢、整体铸造不锈钢 |
| 针型阀 | 铜合金、不锈钢304/316 |
| 球阀 | 铜合金、不锈钢304/316 |
| 微型过滤器 | 不锈钢304 |
| DN | L（mm） | H1（mm） | H（mm） | F（mm） | A（mm） |
|---|---|---|---|---|---|
| 50 | 203 | 278 | 395 | 170 | 330 |
| 65 | 216 | 298 | 405 | 180 | 350 |
| 80 | 241 | 313 | 430 | 210 | 365 |
| 100 | 292 | 350 | 510 | 275 | 410 |
| 125 | 330 | 365 | 560 | 310 | 455 |
| 150 | 356 | 420 | 585 | 355 | 475 |
| 200 | 495 | 450 | 675 | 460 | 530 |
| 250 | 622 | 470 | 730 | 500 | 623 |
| 300 | 698 | 490 | 760 | 580 | 700 |
| 350 | 787 | 526 | 840 | 640 | 840 |
| 400 | 914 | 570 | 910 | 715 | 880 |
| 450 | 978 | 570 | 910 | 780 | 880 |
| 500（活塞式） | 978 | 750 | 1110 | 780 | 410 |
| 600（活塞式） | 1230 | 850 | 1286 | 888 | 456 |
注：以上尺寸为参考值，实际尺寸以具体产品型号为准。活塞式结构（DN500～DN750）外形尺寸与隔膜式有差异，可联系罗伯逊ROBERTSON®技术团队获取对应型号的外形尺寸图。
1. 阀体材质分级配置
| 材质等级 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 灰铸铁 | HT200 / HT250 | 0～80℃ | 常规消防给水系统，经济实用 |
| 球墨铸铁 | QT350 / QT450 | -20～120℃ | 中高压消防水系统，机械性能优异 |
| 铸钢 | WCB | -29～425℃ | 高温、高压工业消防系统 |
| 奥氏体不锈钢 | CF8/304 | -196～200℃ | 弱腐蚀性介质、海水、消防船用工况 |
| 奥氏体不锈钢 | CF8M/316L | -196～200℃ | 海水、含氯介质、强腐蚀环境 |
2. 主阀结构形式选择
隔膜式（标准型） ：采用高强度尼龙强化橡胶膜片作为感压元件，动作灵敏、启闭响应迅速，适用于中小口径（DN20～DN450）消防水系统。
活塞式（大口径专用） ：采用整体铸造不锈钢活塞替代膜片，密封可靠性更高，抗污能力强，适用于大口径管路（DN350～DN750）及水质较差的工况。
3. 密封材质配置
三元乙丙橡胶（EPDM） ：适用温度-40～150℃，耐热水、弱酸碱和臭氧老化，适用于消防泵出口及暖通消防系统。
氟橡胶（FKM/Viton） ：适用温度-20～200℃，耐高温、耐油、耐强氧化介质，适用于化工消防系统。
聚四氟乙烯（PTFE） ：适用温度-200～260℃，耐强腐蚀、摩擦系数极小，适用于强腐蚀性介质消防工况（特殊定制）。
4. 控制附件材质升级
针阀材质升级：标准为铜合金，可按需升级为不锈钢304/316材质，提高耐腐蚀性和使用寿命。
球阀材质升级：标准为铜合金，可按需升级为不锈钢304/316材质。
微型过滤器材质升级：标准为不锈钢304，可按需升级为不锈钢316L材质。
压力表：可选配耐震压力表、带隔膜密封的压力表。
5. 连接方式
法兰连接（标准） ：阀体两端带法兰，通过螺栓与管道法兰连接。法兰标准适用GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN等多种标准，可按DN/PN或NPS/Class定制。
焊接连接：对焊（BW）适用于高压高温及永久性消防管路。
内螺纹连接：适用于DN50及以下的小口径消防支管。
6. 防护涂层
环氧树脂涂层（标准） ：球墨铸铁/铸钢阀体采用环氧树脂粉末静电涂装，涂层附着力强，耐腐蚀性能优良。
不锈钢阀体：适用于腐蚀性介质工况，表面可按需进行酸洗钝化处理。
7. 特种工况配置
高温型：采用活塞式结构（DN350～DN750）、耐高温密封圈（EPDM/FKM）和耐高温弹簧，适用介质温度可达200℃，适用于消防泵高温工况及工业消防系统。
耐腐蚀型：采用不锈钢304/316L阀体、PTFE密封和哈氏合金弹簧，适用于海水、含氯介质和化工腐蚀介质消防系统。
低温型：采用低温球墨铸铁/低温钢阀体和耐低温密封材料，适用温度最低可达-15℃，适用于北方寒冷地区消防系统。
防爆型：阀门外加防爆型控制附件（防爆电磁阀等），防爆等级ExdⅡBT4/ExdⅡCT4及CNEX/ATEX认证，适用于石油化工等防爆区域消防供水系统。
8. 安装与管路附件配置
为确保阀门长期稳定运行和方便维护，通常需选配以下附件：
Y型过滤器（推荐） ：安装在主阀进水口前端，拦截介质中的杂质，保护针阀和球阀免受堵塞。
截止阀/闸阀（推荐） ：安装在主阀前后管路上，便于阀门检修更换时切断水源。
柔性橡胶接头/金属膨胀节：安装在阀门进出口，吸收管道热胀冷缩产生的应力，隔绝阀门运行时产生的振动传播。
配对法兰及紧固件：配套提供安装用配对法兰、螺栓、螺母及密封垫片，材质可选碳钢或不锈钢。
防雨罩/仪表防护箱：户外安装时可选配不锈钢防雨罩，保护控制管路附件免受雨雪侵蚀。
