美国罗伯逊ROBERTSON®进口潜水搅拌机是罗伯逊ROBERTSON®品牌在水处理及工业流体混合领域推出的高性能水下搅拌设备。该产品属于潜水搅拌机大类，主要由潜水电机、密封机构、叶轮、导流罩及安装系统等构成，电机与叶轮采用直联式一体化设计，可完全潜入水中运行，对池内混合液进行高效搅拌与推流。 潜水搅拌机广泛应用于市政污水处理厂（调节池、厌氧池、缺氧池、好氧池、污泥池）、工业废水处理（化工、印染、制药、造纸、食品）、氧化沟推流、水体生态修复（湖泊、河道）、水产养殖增氧以及工业流程中液体混合等各类场合，通过对含有悬浮物的液体进行搅拌和推流，防止污泥沉淀，保持混合液悬浮均匀，提高生化反应效率和传质效果，是污水处理工艺和流体混合工程的核心装备。 潜水搅拌机分为两大系列： 混合搅拌系列：选用多极电机直联式结构，转速较高（通常740r/min以上），能耗低、效率高，叶轮通过精密铸造或冲压成型，精度高、推力大。适用于需要快速混匀、防止沉淀的场合（调节池、污泥池、硝化/反硝化池等），创建水流，加强搅拌功能，防止悬浮物沉积。 低速推流系列：采用摆线针轮减速机或齿轮减速机驱动，功率小、转速低（通常480r/min以下）、叶轮直径大，服务面积广，叶轮由聚氨酯材料或铝合金铸成。适用于工业和城市污水处理厂曝气池和厌氧池，产生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创建水流。 产品设计、制造与检验严格遵循行业标准CJ/T 109-2007《潜水搅拌机》（建设部归口，2007年12月1日实施），适用于对城镇污水、工业废水、稀泥浆及其他浆液进行搅拌或推流的潜水搅拌机。电机符合IEC 60034标准，防护等级为IP68，绝缘等级F级（标准）。法兰连接尺寸符合GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5等多种标准，适配国内外各类工程管路的接口要求。
1. 混合搅拌与低速推流双系列，精准适配不同工艺需求
潜水搅拌机分为两大系列——混合搅拌系列（高转速）和低速推流系列（低转速大直径），结构设计上有着本质区别。
混合搅拌系列：选用多极电机直联式结构，转速较高、能耗低、效率高，叶轮通过精铸或冲压成型，精度高、推力大，适用于需要快速混匀、防止沉淀的调节池、污泥池、硝化/反硝化池等场合。
低速推流系列：采用摆线针轮减速机或齿轮减速机，配备功率小、转速低、叶轮直径大，服务面积广。叶轮由聚氨酯材料和铝合金铸成（也有采用玻璃钢材质），适用于氧化沟、曝气池等需要长距离推流的场景。
2. 水力优化叶轮，高效节能防缠绕
叶轮采用经过CFD流体力学优化设计的三叶片高速型或多叶片推进型结构，兼顾水力效率与抗堵塞性能。后掠式叶片设计具有自洁功能，可防杂物缠绕、堵塞，与曝气系统混合使用时能耗大幅度降低，充氧量明显提高。
混合系列：采用三叶片高速型设计，转速740r/min左右，适用于调节池、污泥池等需要快速混匀的场合
低速推流系列：采用多叶片推进型设计，转速480r/min以下，叶轮直径大、推力强劲，适用于氧化沟、曝气池等需要长距离推流的场合
3. 潜水电机全密封防护，IP68高等级防水
潜水电机采用三相鼠笼式感应电机，装在充气的防水壳体内，电机防护等级为IP68，可长期在水下安全运行。电机绕组绝缘等级为F级（155℃），在搅拌载荷下不会出现过载现象，电机每小时可起动不小于15次，且时间间隔应均匀。
4. 双重机械密封与油室泄漏检测，安全可靠
轴封采用两道分别独立的机械密封结构，密封摩擦副材质为耐腐蚀烧结碳化钨/碳化硅，密封在油腔内运行，能对重叠的密封面进行润滑。外机械密封避免搅拌液进入油腔，内机械密封避免油腔中的油进入电机，内、外机械密封各自独立运行。静密封采用O型圈密封，材质为丁晴橡胶（NBR）。可靠的油室泄漏传感器（油水探头）可实时监测密封状态，确保电机长期安全可靠运行。
5. 进口品牌轴承，重载长寿命设计
轴承全部采用SKF等进口知名品牌，电机轴由深沟球轴承、双列角接触球轴承和圆柱滚子轴承支撑；叶轮轴由两个深沟球轴承和一个推力球轴承支撑。所有轴承均为免维护设计，设计使用寿命大于100,000小时。特殊的水力设计和精确的平衡工序大幅度减少轴向力和径向力，配置紧凑的双端面机封使轴悬伸更短，轴承受力更小，再配以超大型的轴承，确保搅拌机长期平稳运行。

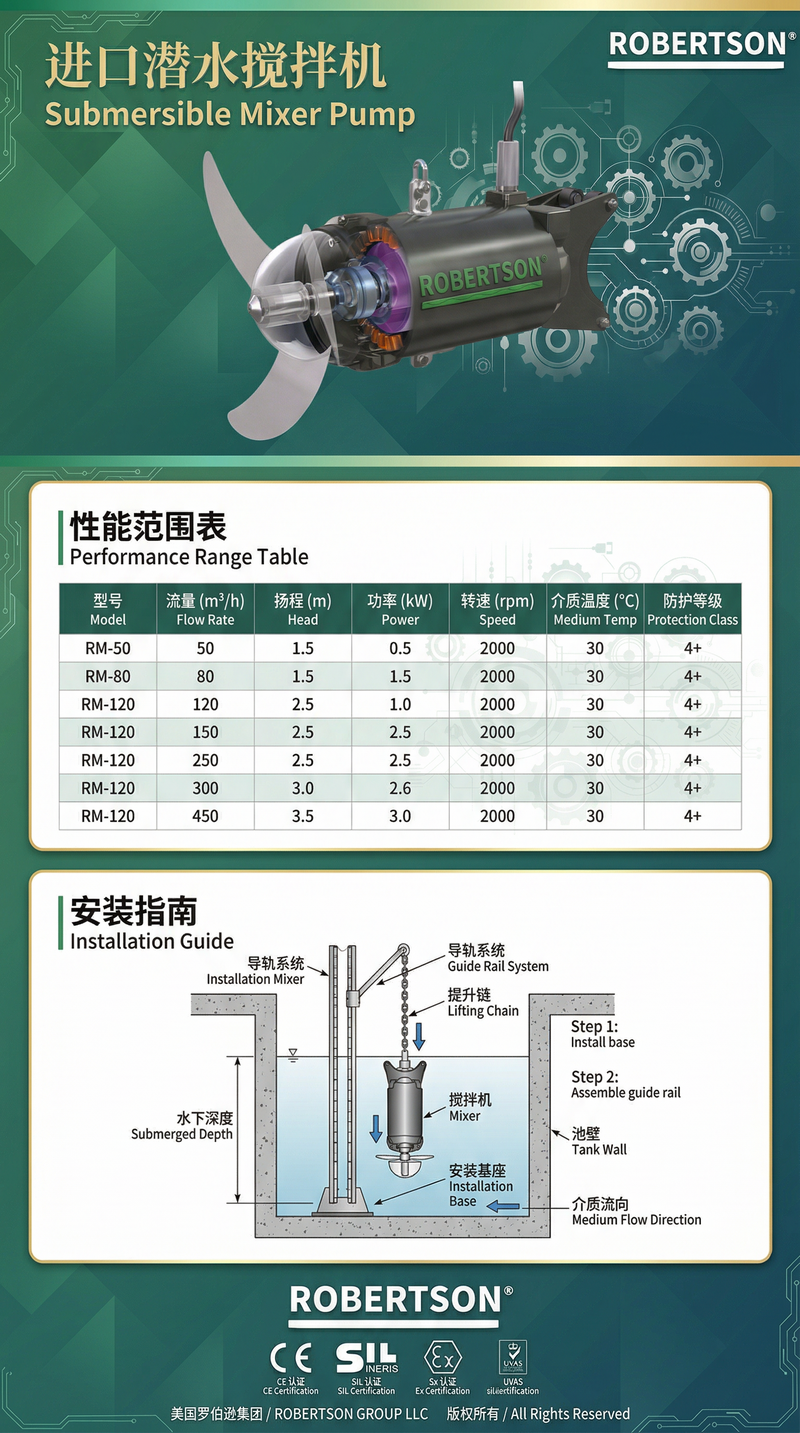

6. 后拉式安装系统，带水快速维护
产品采用先进的后拉式安装系统，配备导杆、自耦装置和提升装置（手摇绞车或手拉葫芦），可实现“不排水安装”——无需排空池水即可在水面上完成设备的定位、起吊、安装与检修，大幅减少系统停运时间和维护成本。

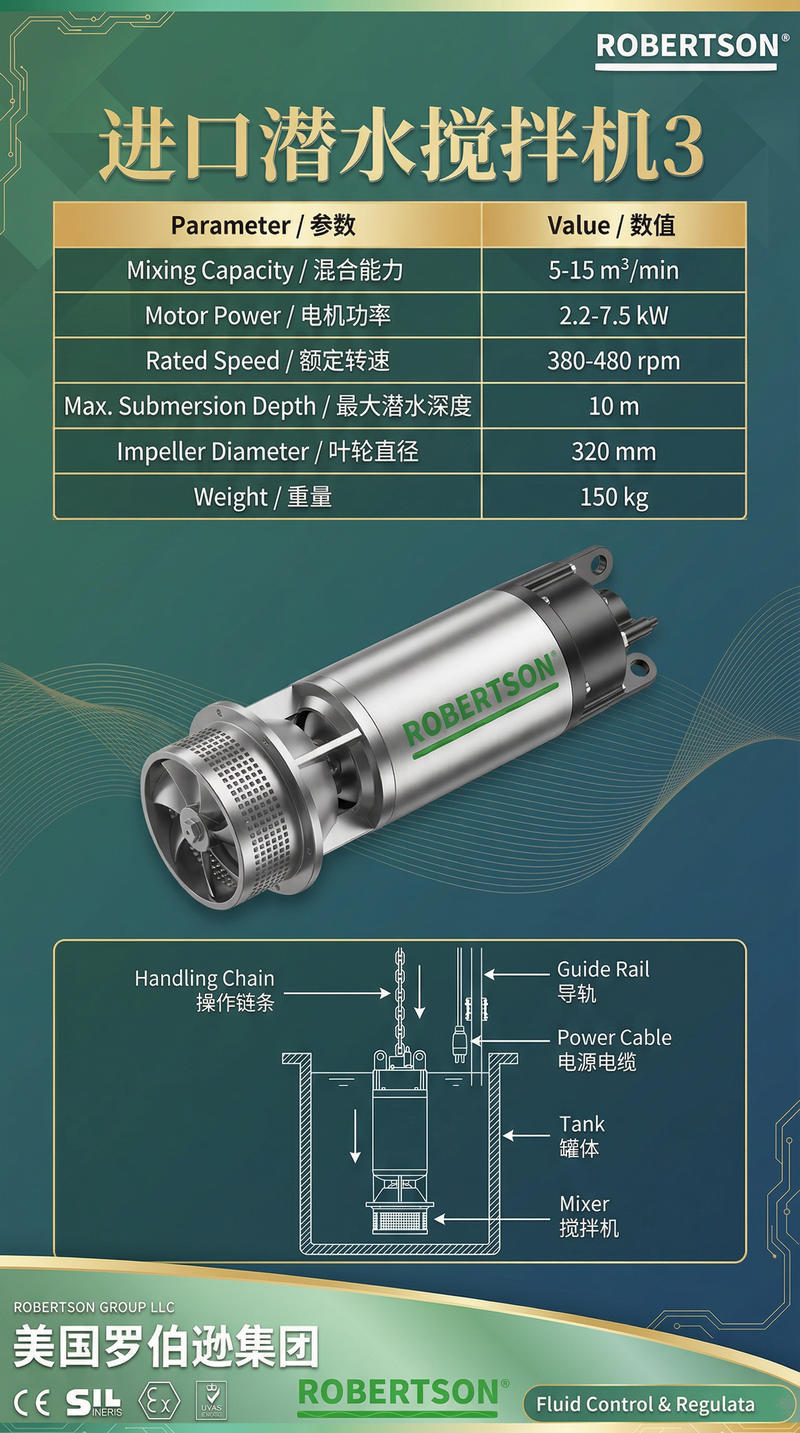

导杆安装系统：通过导轮或导向套沿竖直导杆上下移动，导杆通过支架固定在池壁上，上部设置起吊装置
自耦安装系统：先进的自耦装置，使搅拌机起降时无须水下操作，维护便捷，省时省工
7. 高强度耐腐蚀材质，适用各类腐蚀环境
潜水搅拌机的关键部件（如叶轮、电机壳体、紧固件等）普遍采用不锈钢材质（如304、316L），具有优良的抗腐蚀性能。其中，316L不锈钢因含有钼元素，能显著提升设备在含氯离子或强酸环境下的抗蚀能力，广泛应用于市政污水、化工废水等高腐蚀性场合。
316L不锈钢：叶片、主机采用AISI 316L材质，适用于含腐蚀性成分污水、海水、化工废水等
聚氨酯材质：低速推流系列标准配置，耐磨性优异、耐腐蚀、轻量化
8. 智能控制，无人值守自动运行
控制系统支持多种控制方式：就地手动/自动切换控制（标准）、变频调速控制（根据工艺需求自动调节转速，综合节能效果显著）、PLC全自动控制（集成可编程控制器和触摸屏人机界面，支持无人值守自动运行、故障自诊断和多机组联动控制）。电机具备过热、过载、缺相、泄漏（油室、电机腔）等多重保护功能，确保设备在异常情况下自动报警停机。
9. 符合国际及国内双标准体系
产品设计、制造与验收全面满足国标体系要求，严格遵循CJ/T 109-2007《潜水搅拌机》行业标准（建设部归口，2007年12月1日实施），适用于对城镇污水、工业废水、稀泥浆及其他浆液进行搅拌或推流的潜水搅拌机。标准涵盖潜水搅拌机的术语和定义、分类与型号、要求、检验方法、检验规则及标志、包装、运输和贮存。电机符合IEC 60034标准，防护等级符合IEC 60529（IP68）。法兰连接尺寸符合GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5等多种标准，适配国内外各类工程管路的接口要求。
| 参数项目 | 技术参数范围 |
|---|---|
| 产品系列 | 混合搅拌系列 / 低速推流系列 |
| 公称通径（适用池型） | 圆形池/方形池/长方形池/氧化沟 |
| 流量范围 | 200～3000 m³/h |
| 扬程范围 | 0.4～1 m（容积式） |
| 转速（混合搅拌系列） | 360～1450 r/min |
| 转速（低速推流系列） | 17～115 r/min |
| 电机功率（混合搅拌系列） | 0.37～18.5 kW（常规），最高可达75kW |
| 电机功率（低速推流系列） | 2.2～7.5 kW（常规），最高可达22kW |
| 叶轮直径（混合搅拌系列） | 200～766 mm |
| 叶轮直径（低速推流系列） | 1100～2500 mm |
| 水推力 | 80～2000 N |
| 潜水深度（标准） | 20 m（最大可达40 m） |
| 介质温度 | ≤40℃ |
| 介质pH值 | 5～9（标准型），耐腐蚀扩展型可达2～12 |
| 液体密度 | ≤1150 kg/m³ |
| 防护等级 | IP68（整机潜水） |
| 绝缘等级 | F级（标准）/ H级（高温可选） |
| 电机启动次数 | ≥15次/小时 |
| 工作制度 | 24小时连续运行 / 间歇运行 |
| 设计寿命 | ≥15年（主机） |
| 电缆 | 特制水密电缆，标准长度10m（可选延长） |
| 型号 | 功率（kW） | 叶轮直径（mm） | 转速（r/min） | 水推力（N） | 应用场景 |
|---|---|---|---|---|---|
| QJB0.37/6-220/3-980 | 0.37 | 220 | 980 | 138 | 小池体混合 |
| QJB0.55/4-220/3-1450 | 0.55 | 220 | 1450 | 145 | 小池体混合 |
| QJB1.5/6-260/3-960 | 1.5 | 260 | 960 | — | 中型调节池 |
| QJB2.5/8-400/3-740 | 2.5 | 400 | 740 | 900 | 中型调节池 |
| QJB4/6-400/3-960 | 4 | 400 | 960 | 1200 | 大型调节池 |
| QJB5/12-615/3-480 | 5 | 615 | 480 | 1400 | 大型调节池、工业废水 |
| QJB7.5/12-620-480 | 7.5 | 620 | 480 | — | 大型污水处理厂 |
| QJB10/12-620/3-480 | 10 | 620 | 480 | — | 大型污水处理厂 |
| 型号 | 功率（kW） | 叶轮直径（mm） | 叶轮转速（r/min） | 适用场景 |
|---|---|---|---|---|
| QJB2.2/4-1800/2-45 | 2.2 | 1800 | 45 | 氧化沟水下推进、循环水流 |
| QJB3.0/4-1100/2-135 | 3.0 | 1100 | 135 | 氧化沟、生化池推流 |
| QJB4/12-1400/2-56 | 4 | 1400 | 56 | 大型氧化沟推流 |
| 零件名称 | 可选材质 |
|---|---|
| 叶轮（混合系列） | 不锈钢304/316L |
| 叶轮（低速推流系列） | 聚氨酯（PU）、铝合金、玻璃钢 |
| 潜水电机机壳 | 灰铸铁（HT250）、不锈钢304/316L |
| 电机轴 | 不锈钢2Cr13/3Cr13 |
| 机械密封 | 碳化钨/碳化硅（WC/SiC） |
| 紧固件/螺栓 | 不锈钢304/316L |
| 安装导杆/支架 | 不锈钢304/316L |
| O型密封圈 | 丁晴橡胶（NBR）、氟橡胶（FKM） |
依据CJ/T 109-2007标准，潜水搅拌机在下列条件下应能正常连续运行：
海拔不超过1000m
介质温度不超过40℃
介质的pH值在5～10之间（标准型），耐腐蚀扩展型可达2～12
液体密度不超过1150 kg/m³
长期潜水运行，潜水深度一般不超过20m
搅拌机应完全潜入水中且与水面保持一定深度方能正常工作
禁止在易燃易爆和强腐蚀性环境中工作（特殊防爆型、耐腐蚀型除外）
1. 产品结构类型选配
混合搅拌系列：选用多极电机直联式结构，转速较高、能耗低、效率高，适用于需要快速混匀、防止沉淀的调节池、污泥池、硝化/反硝化池等。电机功率范围0.37～22kW，可定制至75kW，叶轮直径200～766mm。
低速推流系列：采用摆线针轮减速机或齿轮减速机，配备功率小、转速低（22～115r/min）、叶轮直径大（1100～2500mm），服务面积广。适用于氧化沟、曝气池等需要长距离推流的场景。
浮筒式潜水搅拌机：适用于湖泊、河道、景观水体等无固定池体的环境，浮筒漂浮于水面，搅拌机悬挂于水中，可灵活调整位置。
穿墙式搅拌机：适用于穿墙安装，通过墙壁孔洞将搅拌机安装在墙体上，实现池体之间的水流循环。
高粘度专用型：采用大扭矩设计，适用于高粘度液体（粘度≥5000cP）和含固量≤10%的工业废水。
2. 叶轮材质配置
| 材质等级 | 材料牌号 | 适用工况 |
|---|---|---|
| 不锈钢304 | 304 | 市政污水、食品工业、一般腐蚀性环境 |
| 不锈钢316L | 316L | 市政污水、化工废水、含氯离子介质、海水，耐腐蚀性更强 |
| 双相不锈钢 | 2205 / 2507 | 海洋工程、含高浓度氯离子环境，耐氯离子应力腐蚀 |
| 聚氨酯（PU） | PU | 低速推流系列标准配置，耐磨性优异、耐腐蚀、轻量化 |
| 铝合金/玻璃钢 | Al/FRP | 低速推流系列可选，强度高、重量轻 |
3. 叶轮型式选配
三叶片高速型（混合搅拌系列） ：转速740r/min左右，适用于需要快速混匀、防沉淀的调节池、污泥池等
多叶片推进型（低速推流系列） ：转速480r/min以下，叶轮直径大、推力强，适用于氧化沟、曝气池等需要长距离推流的场合
后掠式自清洁叶轮：可防杂物缠绕、堵塞，特别适用于含纤维的污水
自清洁叶轮（升级型） ：内置旋转刀片，可粉碎纤维状杂物（直径≤30mm），缠绕率降低90%
4. 安装方式配置
导杆安装（T，标准） ：通过导杆固定在池壁上，上部设置起吊装置，沿导杆上下移动，可在不排水条件下快速安装和拆卸。对于混流型搅拌机工作位置可沿导杆上升和下降，调整潜水深度或作转动。对转轮大于1100mm的推流型搅拌机有单、双导轨两种安装方式，且都带有耦合装置。
自耦式安装（推荐） ：通过导杆和自动耦合底座实现快速安装和提升，检修时无需排空池水，直接沿导轨提升至顶部即可维护。
固定式安装：通过预埋螺栓或地脚螺栓直接固定于池底混凝土基础上，适用于深度较大池体。
浮筒式安装：通过浮筒悬挂于水面，可灵活调整设备位置和水深。
悬挂安装（G） ：适用于WJ0.75-4-210-368等小型搅拌机。
圆盘安装（P） ：用圆盘的形式与水管法兰或水池的相关部位安装固定。
安装角度调节：潜水搅拌机可通过转盘在水平面内旋转±60°，或在垂直面上调整仰角，以消除池内死角。
5. 电机配置
标准潜水电机（F级绝缘/IP68） ：标准配置，IE3高效电机，防护等级IP68，绝缘等级F级，适用于常规工况
IE4/IE5超高效电机：可选配更高能效等级的电机，运行能耗更低
H级绝缘电机：适用于介质温度较高（>40℃）或环境较恶劣的工况
永磁电机（PMM） ：永磁电机具有高过载能力，支持变频驱动（VFD）控制，可降低能耗
防爆电机（ATEX认证） ：可选Ex dⅡBT4/Ex dⅡCT4防爆等级
6. 安装附件配置
导杆安装系统（推荐安装方式） ：
导杆（须注明有效池深）及导座
中间支座——根据导杆不同长度而配套
起吊架（配套手动卷扬机/手拉葫芦）
起吊钢丝绳具（配套钢丝绳夹）
支撑架和下托架与池壁、池底均用膨胀螺栓或化学锚栓固定
自耦安装系统：耦合装置由高质量的铸铁和不锈钢制成，确保安装牢固和长期使用
所有安装附件均为不锈钢材质：保证在潮湿腐蚀环境中长期稳定运行
7. 控制系统配置
就地手动/自动切换控制柜（标配） ：具备手动/自动切换、电流监控、过载保护、反转控制功能
变频调速控制柜（可选） ：根据池中溶解氧浓度或流量变化自动调节搅拌机转速，综合节能效果显著
PLC全自动控制柜：集成可编程控制器和触摸屏人机界面，支持无人值守自动运行、故障自诊断和多机组联动控制
远程监控系统：可选配GPRS/4G无线通讯模块，支持电脑和手机APP实时监控运行状态和报警信息
数字通讯型控制器：支持Modbus RTU/TCP、Profibus DP等现场总线通讯协议，可将运行参数上传至DCS/SCADA系统
软启动器：适用于中大型功率，限制启动电流在额定值2-3倍以内，降低对电网的冲击和对泵机械部件的启动磨损
8. 特种工况配置
耐高温型（HT） ：绝缘等级升级为H级，密封件升级为FKM（氟橡胶），适用介质温度可达60℃以上
耐强腐蚀型（全不锈钢型） ：过流部件全部采用不锈钢316L材质，密封件采用FKM（氟橡胶）或FFKM（全氟醚橡胶），适用于化工废水、海水、电镀等高腐蚀环境
防爆型（ATEX） ：电机、控制柜及电气元件整体防爆设计，防爆等级Ex dⅡBT4/Ex dⅡCT4，适用于石油化工、燃气等爆炸性气体环境
耐磨型（矿浆/污泥专用） ：叶轮采用耐磨聚氨酯材料或喷涂碳化钨涂层（HVOF），密封面采用硬对硬配对（碳化硅/碳化钨），适用于含砂量高、固体颗粒浓度较大的工况
防冻型：电机配备加热保温装置，密封件采用耐低温氟橡胶，适用环境温度低至-30℃，适用于北方寒冷地区
加长轴型（深池型） ：适用于水深>8米的大型深型池体，支持最长12米加长轴
潜水搅拌机广泛运用于污水处理厂的工艺流程中，推进搅拌含有悬浮物的污水、污泥混合液、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀及产生死角。
| 应用领域 | 典型配置推荐 | 核心功能 |
|---|---|---|
| 市政污水处理厂（调节池、厌氧池、缺氧池、好氧池） | 混合搅拌系列（QJB1.5-7.5kW），不锈钢304/316L叶轮，铸铁壳体，自耦式安装 | 混合液搅拌，促进微生物与污水充分接触，防止污泥沉淀，提高生化反应效率 |
| 氧化沟工艺（硝化、脱氮、除磷阶段） | 低速推流系列（QJB2.2-5.5kW，叶轮直径1100-1800mm），聚氨酯叶轮，减速机驱动 | 创建循环水流，维持氧化沟整体流速，防止污泥沉积，促进脱氮除磷 |
| SBR、CASS、MBR工艺 | 混合搅拌系列，大扭矩低速配置，变频控制 | 生化池混合搅拌，保障工艺稳定性，防止沉泥板结 |
| 工业废水处理（化工、印染、制药、造纸、食品、电镀） | 不锈钢316L材质，耐腐蚀配置，FKM密封，H级绝缘电机 | 含腐蚀性介质的高效搅拌混合，防止有毒有害物质沉积 |
| 调节池/均衡池 | 混合搅拌系列高转速型（QJB2.2-7.5kW，转速740r/min），不锈钢叶轮 | 平衡水质水量，防止悬浮物沉淀，SS浓度保持±5%波动 |
| 污泥浓缩池、污泥消化池 | 混合搅拌系列（QJB2.2-5.5kW），高扭矩设计，耐磨叶轮 | 防止污泥沉积，释放间隙水，提高浓缩效率 |
| 湖泊、河道、景观水体（生态修复） | 浮筒式安装，低速大扭矩配置，不锈钢304材质 | 增加水体溶解氧，消除死水区，打破水温或溶氧分层，防止藻类爆发 |
| 水产养殖（鱼塘、虾塘、贝类养殖） | 中小功率型（QJB0.55-4kW），移动式浮筒安装 | 提高水体溶解氧，增加养殖密度，促进生长 |
| 农村分散式污水处理（一体化设备配套） | 小型QJB型（0.75-3kW），铸铁材质，模块化设计 | 小型一体化设备混合搅拌 |
| 石油化工、石化行业含油废水 | 防爆型潜水搅拌机（Ex dⅡBT4/CT4），不锈钢316L材质，FKM密封，ATEX认证 | 油水分离前均匀乳化（油滴粒径≤50μm），含油废水处理 |
| 食品加工、啤酒酿造废水 | 不锈钢304材质，耐有机酸腐蚀（pH 2-5），卫生级配置 | 防止油脂分层，保持混合均匀，避免死区形成 |
| 高浓度工业废水（含固量≤10%） | 大功率K-MIX HD系列（3-75kW），叶轮厚度12mm（抗冲击强化），流量800-50,000m³/h | 高浓度、高含固量工业废水混合搅拌，防沉淀 |
| 智慧水务系统、自动化泵站 | K-MIX Smart系列（1.5-30kW），5G物联网模块+云端管理平台 | 远程监控运行状态，智能调速，数据实时上传分析 |
| 池型 | 推荐系列 | 典型功率范围（kW） | 安装方式 | 主要功能 |
|---|---|---|---|---|
| 调节池/均衡池 | 混合搅拌系列 | 1.5-7.5 | 自耦式/导杆式 | 防沉淀、快速混匀 |
| 厌氧池 | 混合搅拌系列 | 1.5-5.5 | 自耦式 | 促进微生物与基质接触 |
| 缺氧池 | 混合搅拌系列 | 2.2-7.5 | 自耦式 | 反硝化搅拌、维持悬浮 |
| 好氧池 | 混合搅拌系列 | 2.2-11 | 自耦式 | 混合搅拌、配合曝气 |
| 氧化沟 | 低速推流系列 | 2.2-7.5 | 导杆式/自耦式 | 长距离推流、循环水流 |
| 污泥池 | 混合搅拌系列 | 1.5-5.5 | 自耦式 | 防止沉积 |
| 河道/湖泊 | 浮筒式搅拌机 | 1.5-5.5 | 浮筒式 | 水体循环、改善水质 |
| 工业废水 | 混合搅拌系列/低速推流系列 | 2.2-22 | 自耦式/导杆式 | 均匀混合、防沉淀 |
