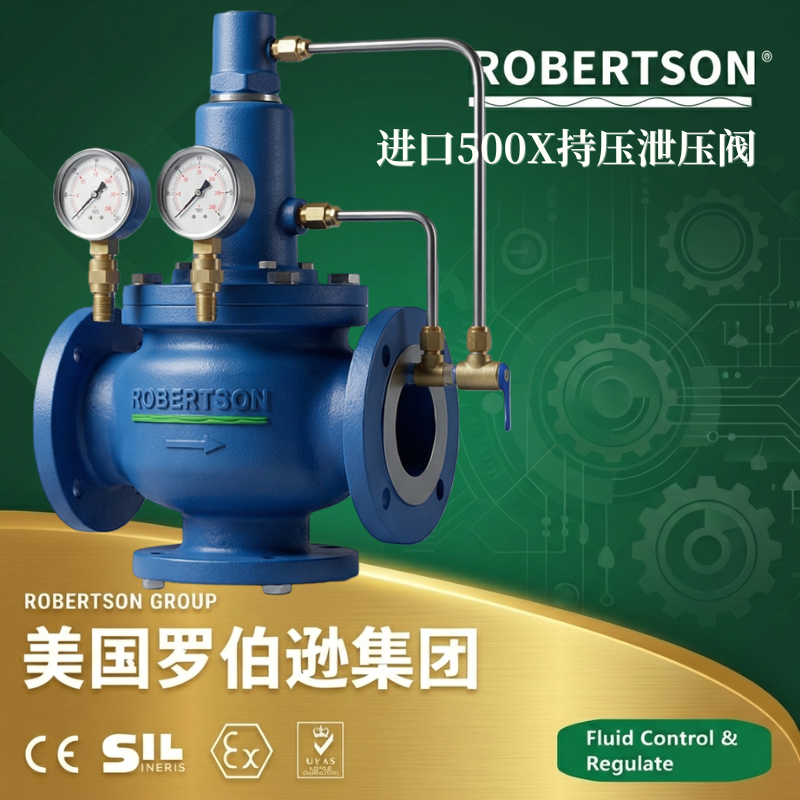

美国罗伯逊ROBERTSON®进口500X持压泄压阀是一种采用水力自力控制的多功能安全控制阀门，属于水力控制阀大类。该产品由主阀及外装控制导阀、针阀、球阀、微型过滤器和压力表等精密组件组成水力控制接管系统，利用介质自身压力自动操作，即可作泄压阀用又可作持压阀用，一阀多用，无需外部能源，广泛应用于高层建筑、生活区等供水管网系统及城市供水工程。 500X持压泄压阀主要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力，消防泵关闭后还可以减小水锤的冲击，也用于大型供水系统的水锤消除装置。当给水管中压力超过泄压阀设定压力时，泄压阀开启，防止管线及设备因超压而损坏，可用于高层建筑消防测试循环系统之泄压用，以防止水压过高造成系统危险。 作泄压阀用时，可维持供水路压力在设定的安全值之下；作持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。 产品广泛应用于消防、给排水、石化、电厂等行业中，保护系统管网的稳定工作，防止水压过高造成系统故障。阀门采用水力自力控制，不需要其它装置和能源，保养简便，一阀多用，非常适用于600口径以下的管道。
1. 泄压与持压双功能切换，一阀多用
500X持压泄压阀通过调节泄压/持压导阀的工作状态，可在泄压阀和持压阀两种功能之间灵活切换。作泄压阀用时，可维持供水路压力在设定的安全值之下，防止系统超压；作持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。一阀多用，无需更换阀门即可满足不同工况的需求。
2. 水力自力控制，无需外部能源
阀门完全依靠介质自身压力进行自动控制，无需外部电源或气源。利用水力自力控制，不需要其它装置和能源，保养简便，可在防爆区域、偏远泵站或无电场合安全使用。
3. 精准的超压泄压保护功能
作泄压阀用时，当进口压力超过导阀设定的安全值时，泄压导阀会自动开启，通过球阀放出部分水，使管路泄压；当压力恢复到安全值时，泄压阀自动关闭。泄压阀的动作压力连续可调，可精确设定安全压力值，防止管中高压或突压毁损管线或设备。可用于高层大楼消防测试循环系统之泄压用，以防止水压过高造成系统危险。
4. 可靠的持压保压功能
作持压阀用时，只要主阀进口水压低于导阀设定值，导阀即关闭，主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持上游水压。这一功能可维持主阀上游供水压力于某一设定值以上，以保障主阀上游供水区的压力。
5. 自清洁滤网设计，抗堵塞能力强
阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。
6. 缓闭功能，不产生二次水锤
500X持压泄压阀在泄压完成后能缓慢平稳关闭，不产生二次水锤。当上游压力逐渐上升到超过导阀设定值时，导阀开启，泄放主阀系统侧的压力水；此时主阀开启，大量泄水降压至设定值时，才缓慢平稳关闭，有效避免了因阀门快速关闭而产生的破坏性水锤冲击。
7. 全通道流线型设计，流体阻力小
阀体采用全通道、流线型设计，压力损失小、流量大、能耗低。阀体、盖、活塞缸连接处由密封垫和密封环双重密封，确保无外漏；主阀盘与阀座之间通过铜合金配对密封，并在阀座上镶嵌丁腈橡胶密封圈，形成金属与软密封的双重保障。
8. 阀体材质多样，适用各种工况
阀体材质覆盖铸铁、球墨铸铁、铸钢、不锈钢等，阀体密封采用金属硬密封或衬胶软密封，满足从清水到腐蚀性介质、从常温水到高温介质的多样化要求。
9. 高精度先导式控制
采用高精度先导式水力控制技术，通过导阀感应压力变化自动调节主阀开度，控制精度高，不受上游压力波动影响。导阀的设定压力可通过旋转调整螺杆连续调节，调节范围宽，操作简便。
10. 系统动作平稳，使用寿命长
阀门结构设计合理，系统动作平稳、强度高，在正确安装和定期维护的条件下，使用寿命长。
11. 符合国际及国内双标准体系
产品设计、制造与验收全面满足国标体系（JB/T 10674-2006《水力控制阀》、CJ/T 219《水力控制阀》、GB/T 13927《工业阀门压力试验》）和美标体系（API 598）等国内外权威标准的要求。法兰连接尺寸符合GB/T 17241.6、ASME B16.5、DIN 2501、EN 1092-2等多种标准，适配国内外各类工程管路的接口要求。
| DN | L（mm） | H（mm） | 连接方式 |
|---|---|---|---|
| 50 | 203 | 516 | 法兰 |
| 65 | 216 | 520 | 法兰 |
| 80 | 241 | 537 | 法兰 |
| 100 | 292 | 596 | 法兰 |
| 125 | 330 | 653 | 法兰 |
| 150 | 356 | 709 | 法兰 |
| 200 | 450 | 805 | 法兰 |
| 250 | 500 | 855 | 法兰 |
| 300 | 560 | 953 | 法兰 |
| 350 | 620 | 990 | 法兰 |
| 400 | 700 | 1030 | 法兰 |
| 450 | 780 | 1030 | 法兰 |
| 500 | 850 | 750 | 法兰（活塞式） |
| 600 | 980 | 850 | 法兰（活塞式） |
注：以上尺寸为DN50～DN600参考值，实际尺寸以具体产品型号为准。
1. 主阀结构形式选择
隔膜式（DN20～DN450，标准型） ：采用高强度尼龙强化橡胶膜片作为感压元件，动作灵敏、启闭响应迅速，适用于中小口径及对响应速度要求较高的供水系统。系统动作平稳、强度高、使用寿命长。
活塞式（大口径专用，DN500～DN700） ：采用整体铸造不锈钢活塞代替膜片，密封可靠性更高，抗污能力强，适用于大口径管道及水质较差的工况。
2. 阀体材质分级配置
| 材质等级 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 灰铸铁 | HT250 | 0～80℃ | 常规清水给排水系统，经济实用 |
| 球墨铸铁 | QT450 | -20～120℃ | 中高压给水系统，机械性能优异 |
| 铸钢 | WCB | -29～425℃ | 高温工业循环水系统 |
| 奥氏体不锈钢 | CF8/304 | -196～200℃ | 弱腐蚀性介质、食品医药洁净工况 |
| 奥氏体不锈钢 | CF8M/316L | -196～200℃ | 海水、含氯介质、化工强腐蚀环境 |
3. 密封材质配置
丁腈橡胶（NBR） ：标准配置，适用温度0～80℃，耐油性佳，适用于水、油品及污水工况，性价比高。
三元乙丙橡胶（EPDM） ：适用温度-40～150℃，耐热水、弱酸碱和臭氧老化，适用于热水供暖系统及暖通空调工况。
氟橡胶（FKM/Viton） ：适用温度-20～200℃，耐高温、耐油、耐强氧化介质，适用于化工、石化等腐蚀性介质工况。
聚四氟乙烯（PTFE） ：适用温度-200～260℃，耐强腐蚀、摩擦系数极小，适用于强酸、强碱等强腐蚀性介质（特殊定制）。
4. 控制附件材质升级
压力表：可选配耐震压力表、带隔膜密封的压力表，确保在剧烈压力波动工况下读数的准确性和稳定性。
5. 连接方式
法兰连接（标准） ：阀体两端带法兰，通过螺栓与管道法兰连接。法兰标准适用GB/T 17241.6、GB/T 9113、ASME B16.5、EN 1092-2、DIN 2501等多种标准，可按DN/PN或NPS/Class定制。
螺纹连接（内螺纹） ：适用于DN20～DN50小口径管路，安装简便快捷，无需焊接和法兰垫片。
6. 防护等级与防锈处理
环氧树脂涂层：球墨铸铁/铸钢阀体采用环氧树脂粉末静电涂装，涂层附着力强，耐腐蚀性能优良，户内户外均可使用。
不锈钢阀体：适用于腐蚀性介质工况，表面可按需进行镜面抛光或酸洗钝化处理。
7. 特种工况配置
高温型：采用铸钢阀体、EPDM/FKM密封圈和耐高温弹簧，适用介质温度可达120℃～150℃，适用于热水供暖系统、工业热水循环系统。
耐腐蚀型：采用不锈钢304/316L阀体、PTFE密封和哈氏合金弹簧，适用于海水、含氯介质和化工腐蚀介质输送系统。
污水型：采用活塞式结构替代隔膜式（抗污染能力更强），并在阀前加装篮式过滤器，适用于含纤维、颗粒杂质的污水处理系统。
低温型：采用低温钢阀体和耐低温密封材料，适用温度最低可达-15℃，适用于北方寒冷地区户外安装及冷水系统。
防冻型：对于寒冷地区户外安装的阀门，可配置电伴热装置和保温层，防止管路和阀门冻结。
8. 安装与管路附件配置
Y型过滤器（必备） ：500X持压泄压阀前必须安装过滤器，拦截介质中的杂质，保护针阀、球阀和微型过滤器免受堵塞。
泄水旁路：泄压阀一般安装在泄水旁路上，与主管道并联安装，泄水位置应选择能安全排水的有利位置，并且不会对人员设备造成潜在危险。
柔性橡胶接头/金属膨胀节：安装在阀门进出口，吸收管道热胀冷缩产生的应力，隔绝阀门运行时产生的振动传播。
配对法兰及紧固件：配套提供安装用配对法兰、螺栓、螺母及密封垫片，材质可选碳钢或不锈钢。
防雨罩/仪表防护箱：户外安装时可选配不锈钢防雨罩，保护控制管路附件免受雨雪侵蚀。
9. 安装与调试要求
