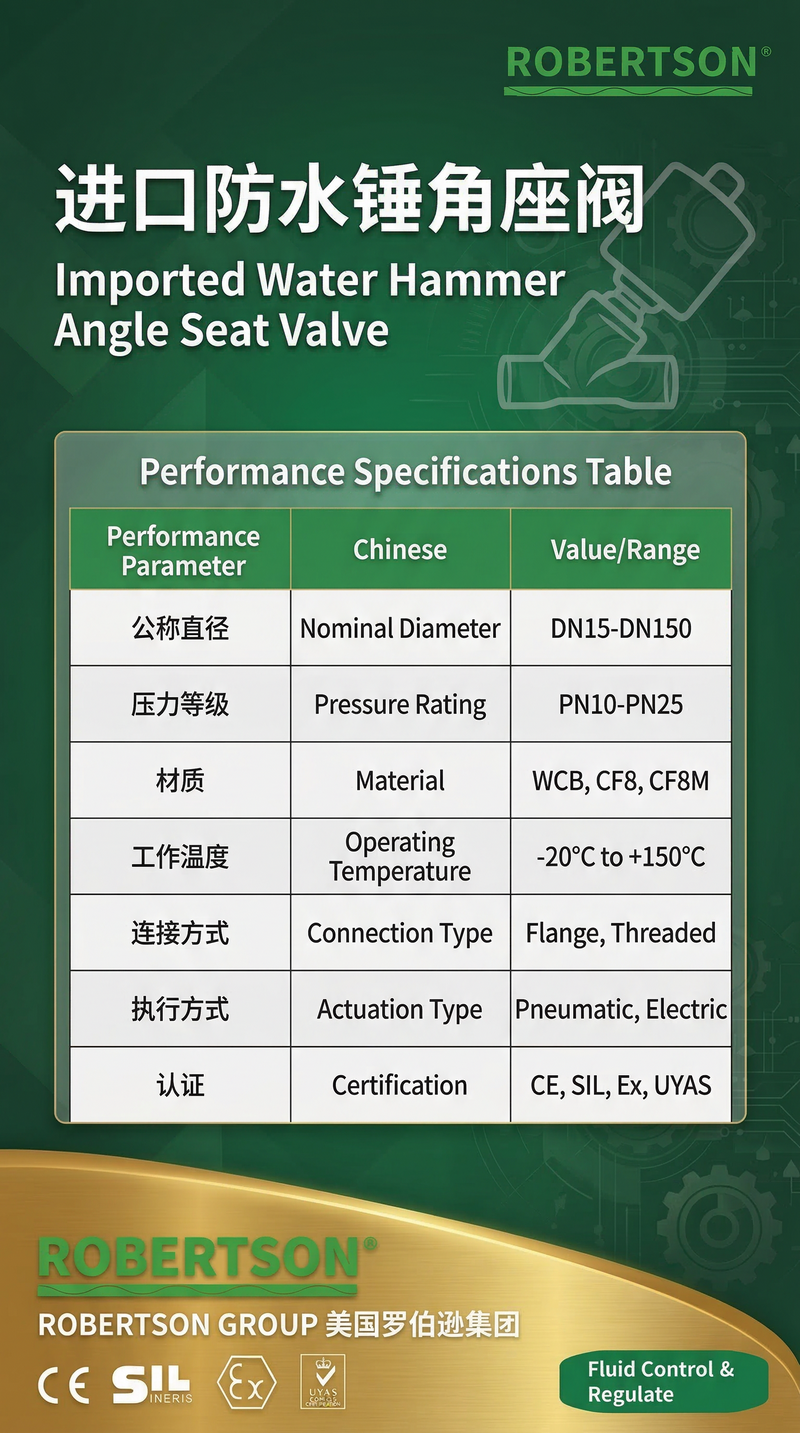

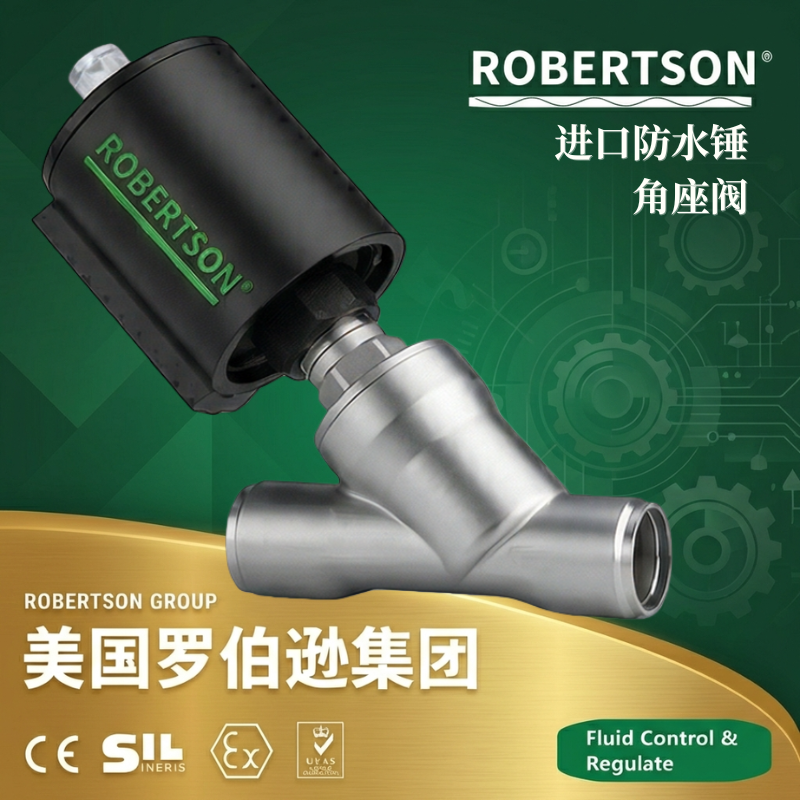

1. 阀门结构与流向配置

• 低进高出（流向A，标准防水锤配置） ：流体从阀杆下方流入（即“低进高出”），适用于液体介质（水、油品等不可压缩流体）。当阀门关闭时，水锤冲击力被此流向结构有效吸收，避免管道和设备因水锤冲击而损坏。对通径为DN15/20/25的产品，工作压力须在0.3MPa以下，否则须选择双作用执行器。这种流向可显著提高产品的使用寿命。

• 高进低出（流向B，高密封性配置） ：流体从阀杆上方流入，适用于蒸汽或气体介质。此流向可提高产品的流动密封性能，但由于阀体中V型密封圈长时间接触工作介质，对产品使用寿命有一定影响。特别适用于高温灭菌设备、蒸汽管路及需要高密封性的气体输送系统。

• 双向流动型（特殊应用） ：派克等品牌提供双向流动型阀门，适用于需要在两个方向上流动的特殊应用，并内置防水锤设计。常开型阀门也可用于防止液体应用中的水锤冲击。

2. 执行机构类型

• 单作用气动执行器（弹簧复位） ：气动头通常为一个孔，依靠弹簧复位达到开启和关闭的作用，分为常开型与常闭型。常闭型（NC）——通气开启，断气关闭；常开型（NO）——通气关闭，断气开启。失气时自动复位至预设安全状态，适用于需要安全保护的工况。Dwyer SAV系列提供常闭和常开两种配置选择。

• 双作用气动执行器：气动头通常为两个孔，通过给气控制其开关，两端气源交替作用驱动活塞运动以实现阀门的启闭。适用于需要频繁操作的场合，气源压力0.4-0.8MPa，结构可靠，动作平稳，使用寿命更长。对于通径Φ32/Φ40产品，执行器须选择双作用Φ100尺寸；通径Φ50产品，执行器须选择双作用Φ125尺寸。

• 比例式气动定位器（调节型） ：德国Schubert & Salzer等品牌可提供比例式流量控制，通过调节阀门开度可精准控制介质流量，控制精度±2%，适配不同工艺对流量的动态需求。动作时间≤0.5秒，内置压力补偿功能，在介质压力波动时仍能保持流量稳定。

3. 阀体材质分级配置

4. 密封面材质配置

• PTFE（聚四氟乙烯） ：标准软密封材质，适用温度-20℃～+180℃，摩擦系数极小、化学惰性极强，适用于大多数气体、液体和蒸汽介质的密封。PTFE具有优异的耐腐蚀性、良好的自润滑性，配合自调节密封压盖，能长期保持阀杆密封可靠性和使用寿命。

• PPL（对位聚苯） ：增强型耐高温软密封材质，适用温度-20℃～+300℃，耐高温性能优于PTFE，抗老化性强，特别适用于高温蒸汽、热油及导热油系统。

• 硅橡胶（SIL） ：适用温度-60℃～+200℃，耐高低温性能好，符合FDA标准，适用于食品、医药行业卫生级密封。

• 氟橡胶（FKM） ：适用温度-20℃～+200℃，耐高温、耐油、耐强腐蚀性化学品，适用于化工、石化等腐蚀性介质。

• EPDM（三元乙丙橡胶） ：适用温度-40℃～+150℃，耐热水、弱酸碱，适用于水处理和给排水系统。

5. 连接方式配置

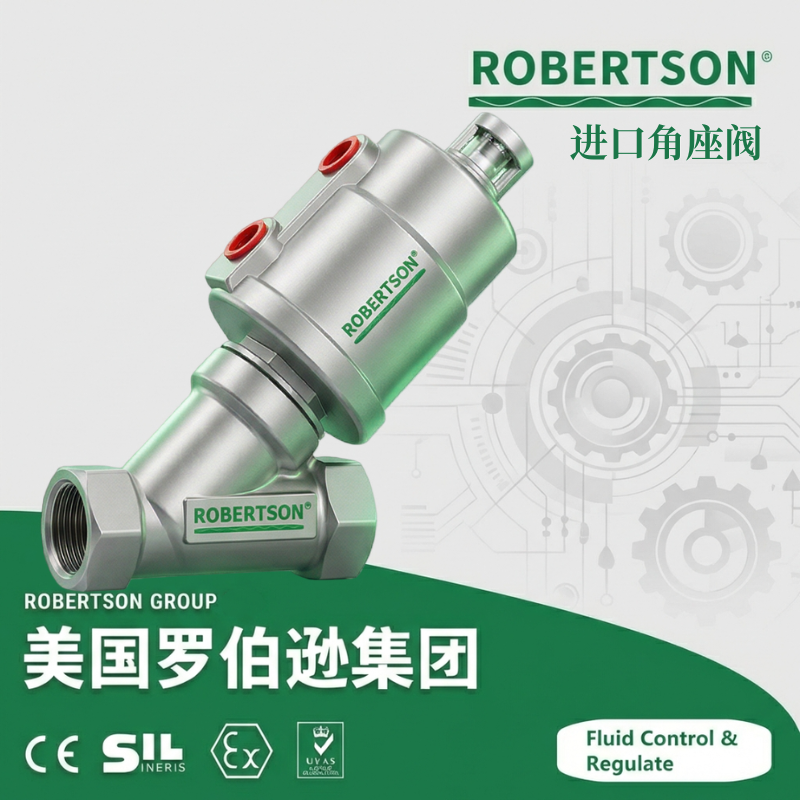

• 螺纹连接（内螺纹） ：标准配置，适用于DN10～DN80口径，接口标准G螺纹（符合DIN EN ISO 228-1）或NPT螺纹（符合ANSI/ASME B1.20.1），安装简便快捷，无需焊接和法兰垫片，适用于中低压及小口径管路。

• 法兰连接：适用于DN40～DN100及中高压管路，法兰密封面形式为RF凸面、MFM凹凸面，法兰标准适用GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5等多种标准，可按DN/PN或NPS/Class定制。法兰连接拆装方便、密封可靠，适用于需要定期拆装维护的管路系统。

• 快装卡箍连接（卫生级） ：适用于食品、饮料、制药、生物等洁净管路的卫生级安装要求，阀体材质316L不锈钢，内表面镜面抛光，快装结构便于拆卸清洗和在线维护，符合GMP规范。

• 焊接连接（对焊/承插焊） ：适用于高压高温及免维护永久性管路，焊接坡口符合ASME B16.25标准。对焊连接将管子端面与阀体端面进行对接全焊透，焊缝强度接近母材强度，从根源上消除泄漏风险，尤其适用于高温高压蒸汽管路及要求高洁净度的食品医药管路。

6. 防护等级与防爆配置

• 标准防护等级：IP67，防尘防水，可短期浸水，适用于户外及潮湿环境。

• 高防护等级：IP68（潜水型），适用于水下管路及潮湿环境安装。

• 防爆型电动执行器：可选防爆等级Exd Ⅱ BT4 / Exd Ⅱ CT4 / Exd Ⅱ CT6，适用于石油化工、燃气系统等防爆区域的阀门自动控制。

7. 附件与配套配置

• 电磁阀：控制气动执行器气源通断，实现远程开关控制，可选二位五通、二位三通单电控/双电控等，符合NAMUR接口标准可直接安装于执行器上。

• 限位开关（回讯器） ：无源触点信号反馈（开到位/关到位），将阀门开关状态信号传送至控制室，便于远程监控阀门位置。

• 电气阀门定位器：4-20mA输入控制，实现阀门开度比例调节，控制精度可达±1%～±2%，适用于需要精确调节流量的工艺系统。

• 气动定位器：3-15psi气信号控制，适用于防爆区域及洁净厂房中对电信号敏感的场合。

• 空气过滤减压阀：对气源进行过滤、减压、油雾润滑，保证气源品质，延长执行器使用寿命。

• 保位阀（锁止阀） ：气源故障时保持阀门最后位置，防止误动作，适用于对安全有特殊要求的工艺。

• 手轮机构（离合式） ：气源故障时手动应急操作，在手轮和自动之间可以自由切换。

• 紧急手动装置：在无控制气源、机械或电磁故障时，用来紧急制动阀门。

• 行程限位调节器：可调节活塞开度，限制行程，调节阀门流量，适用于所有型号的角座阀。

• 散热器：标准配置角座阀配备散热器保护执行机构，确保高温蒸汽和腐蚀性场合中具有较长寿命。

8. 执行器电源电压（电动型）

• AC220V 50Hz（单相，标准配置），常规工业场合常用

• AC380V 50Hz（三相），电站及大型工业系统常用

• AC110V / AC415V / AC440V（60Hz），出口项目定制

• DC24V / DC12V（直流低压），适用于安全电压要求或移动供电场合

• 其他特殊电压可按需定制

9. 卫生级配置（食品/医药/生物技术）

• 316L不锈钢阀体：阀体采用316L不锈钢制造，具有良好的耐腐蚀性和洁净度，阀体内腔镜面抛光，无死角、无滞留。

• 卫生级连接标准：符合ISO2852或DIN等卫生行业标准，连接形式包括卡箍、螺纹、法兰等。

• FDA认证密封材料：隔膜/密封圈采用符合FDA标准的PTFE或硅橡胶材料，无毒无析出，确保食品、药品生产安全。

• 免拆卸在线清洗：阀门结构设计便于在线清洗（CIP）和在位灭菌（SIP），适用于啤酒、乳业、饮料、制药、生物等卫生要求极高的流体控制系统。

10. 特种工况配置

• 耐高温型（HT） ：采用PPL密封或金属硬密封，适用温度最高可达+300℃。执行机构加装高温散热片和高温防水线圈，适用于高温蒸汽灭菌设备、高温导热油系统及烘干机等高温工况。

• 耐腐蚀型：阀体及过流部件采用不锈钢316L材质，密封件采用FKM或PTFE，适用于化工流程、海水淡化、酸碱介质输送。适用于大多数气体、液体及蒸汽和腐蚀性场合。

• 耐磨型：密封面采用硬对硬配对（碳化硅/碳化钨）或加装耐磨涂层，叶轮采用开式宽流道设计，适用于含微量固体颗粒的腐蚀性浆料输送。

• 低温深冷型（LT） ：适用温度最低可达-196℃，过流部件采用不锈钢316L材质，需通过低温冲击性能试验（AKV≥27J），适用于液化天然气（LNG）、液氧等深冷介质输送系统。

• 低逸散性设计（ISO 15848-1） ：阀杆密封处挥发性有机物逸散泄漏量可控制在≤10⁻⁶ mg/s·m，适用于对阀门逸散性排放有严格环保要求的炼化装置及天然气接收站。

• 高粘度型：采用加大通径设计和低流阻流道结构，适用于高粘度液体和膏状介质的输送，如糖浆、树脂、胶粘剂等。

• 低噪音型：优化流道设计和阻尼闭合机制，采用低噪声执行器和消音器，噪音水平显著低于常规同类产品，适用于对噪音有要求的医药车间、洁净厂房等环境。

• 节能型低功耗配置：采用低功耗电磁线圈（＜10W）和优化的气路设计，整机能耗显著降低，适用于长期连续运行、节能要求高的工艺系统。

11. 制造标准体系选择

• 国标体系（GB/JB） ：按GB/T 12224《钢制阀门一般要求》、GB/T 13927《工业阀门 压力试验》、JB/T 9092《阀门的检验与试验》标准设计制造。法兰尺寸按GB/T 9113、JB/T 79、HG/T 20592，试验与检验按GB/T 13927执行。适用于国内各类工业工程的标准化配套需求。

• 美标/国际标准体系（ASME/ISO/API） ：按ASME B16.34、ANSI/ASME B1.20.1（NPT螺纹）、DIN EN ISO 228-1（G螺纹）标准设计制造。法兰尺寸按ASME B16.5，压力试验按API 598，泄漏等级按ISO 5208或EN 12266-1标准执行。满足PED 2014/68/EU压力设备指令要求。适用于出口项目、引进技术及与进口设备配套的需求。

• 卫生级标准体系：连接接口按ISO2852（卡箍）、DIN 11851（螺纹）、SMS等卫生行业标准执行。阀体内表面镜面抛光（Ra≤0.4μm），符合GMP规范及FDA认证要求。

• 防爆标准体系：按GB 3836.1-2010、GB 3836.2-2010、ATEX 2014/34/EU及IECEx标准设计制造。

• 客户定制标准：可按用户提供的技术规范书进行非标设计和制造，满足特定项目的差异化技术要求。

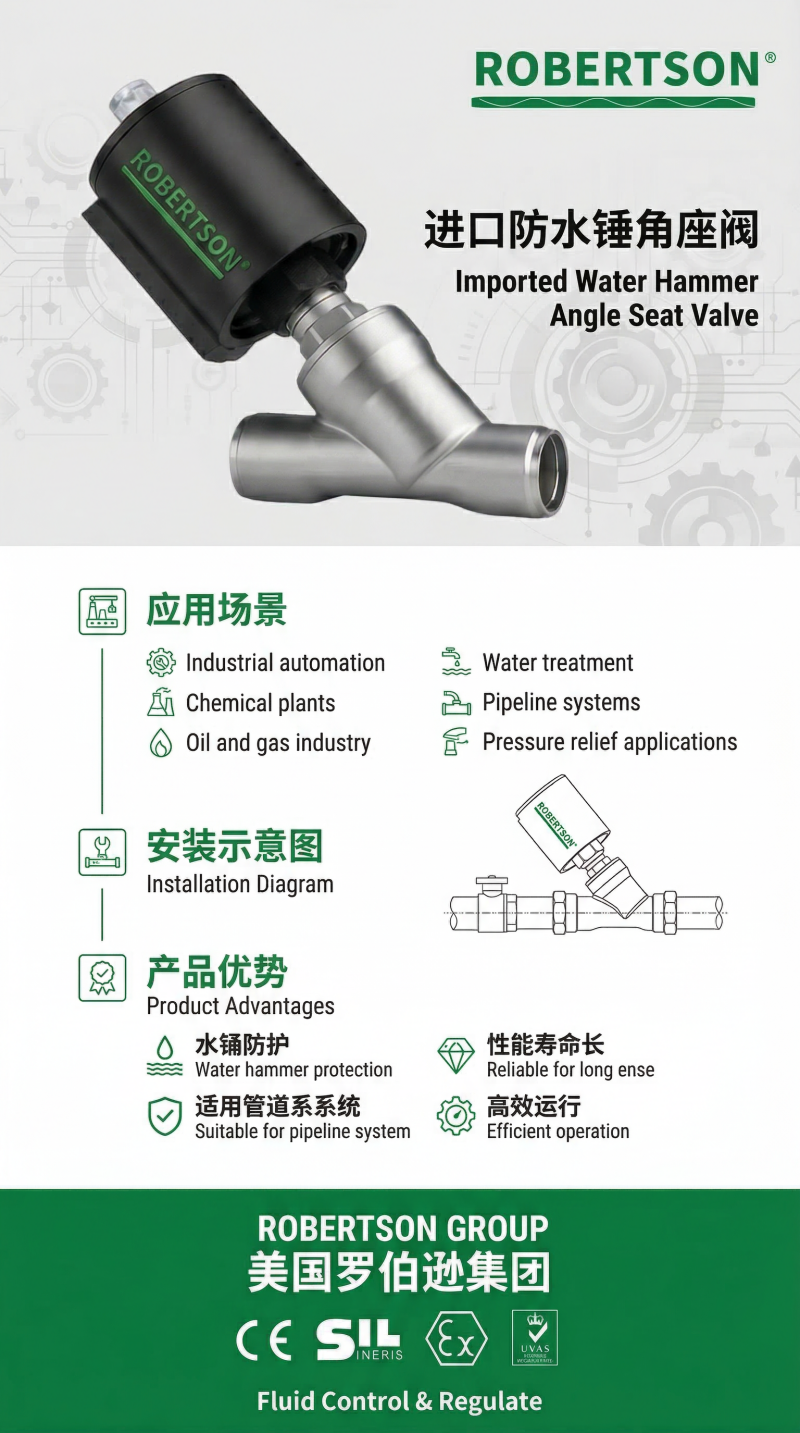

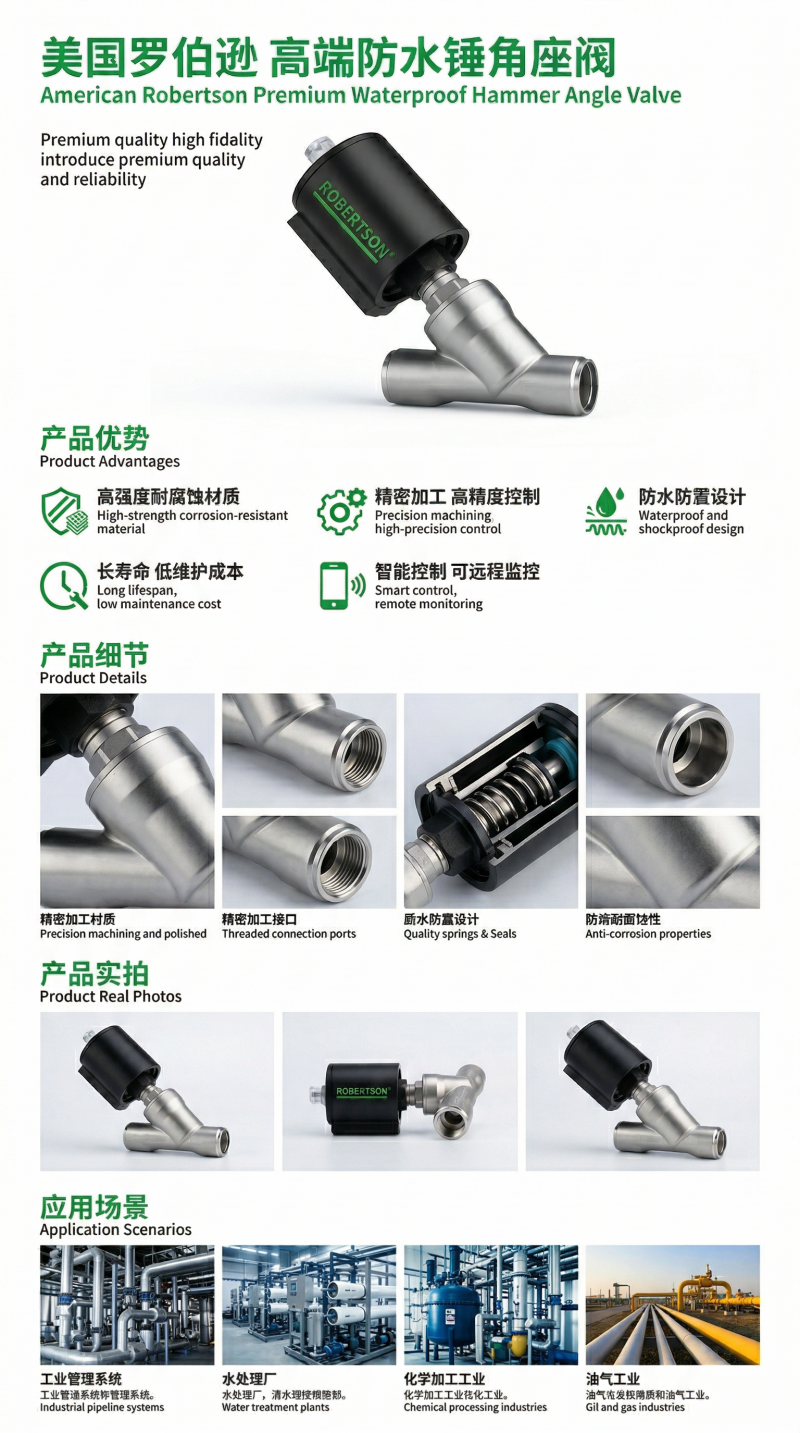

12. 适用行业与应用

13. 选型注意事项

• 流向选择至关重要：用于液体介质时，必须选用流向A（低进高出）以防水锤冲击；用于蒸汽或气体介质时，选用流向B（高进低出）以提高密封性能。不可将流向安装颠倒，否则将显著降低阀门使用寿命并破坏防水锤功能。

• 执行器选型：对于通径DN15/20/25且工作压力在0.3MPa以上的液体介质，须选用双作用执行器；通径DN32/40须选用双作用Φ100执行器；通径DN50须选用双作用Φ125执行器。

• 介质适应性：对气体介质，应关注密封材料的耐温和耐化学稳定性；对液体介质，应优先选择防水锤流向；对腐蚀性介质，应选择316L不锈钢阀体和PTFE密封；对含颗粒介质，应选择大通径设计或加装前置过滤器；对高粘度介质，应选择Y型大流道设计以降低流阻。

• 环境适应性：户外安装应选用防护等级IP65/IP67，潮湿环境应选用高防护等级；高温环境应选用耐高温密封（PPL）并加装散热器；防爆区域须选用防爆型电动执行器（Exd Ⅱ BT4/CT4）。

• 安装维护：阀体可安装于任何位置，但推荐气动头竖直向上安装以利于活塞动作；气动头可在360°范围内任意旋转定位，便于气源接口和附件安装。定期检查密封圈磨损情况，定期清洁执行机构。

14. 订货信息要求

订货时须提供以下技术参数，以便进行精准选型：

• 阀门结构类型（角座阀/角座截止阀）

• 公称通径（DN / NPS）

• 公称压力（PN / Class）

• 适用介质名称及介质状态（水/蒸汽/气体/油品/腐蚀性介质等）

• 工作温度（最高设计温度、最低设计温度）

• 工作压力（最高工作压力、正常操作压力）

• 阀体材质及阀内件材质要求（不锈钢304/316L/青铜/铸钢）

• 密封面材质要求（PTFE/PPL/FKM/EPDM/SIL/金属硬密封）

• 流向选择（流向A防水锤低进高出/流向B高密封性高进低出）

• 执行器类型（单作用常闭/单作用常开/双作用）

• 连接方式及接口标准（螺纹/法兰/快装卡箍/焊接，标准及压力等级）

• 气源压力范围（MPa）

• 是否需要防爆执行器（如需防爆，须明确防爆等级Exd Ⅱ BT4/Exd Ⅱ CT4等）

• 是否需要电动执行器（如需电动：AC380V/AC220V/DC24V；开关型/调节型；4-20mA/开关量）

• 附件及特殊功能配置（电磁阀/限位开关/定位器/过滤减压阀/手轮机构/散热器/保位阀等）

• 卫生级要求（如需卡箍快装连接，须明确符合GMP/FDA卫生标准）

• 防护等级要求（IP65/IP67/IP68）

• 特殊工况要求（高温型、耐强腐蚀、耐磨型、低温深冷型、低噪音型等）

• 特殊标准及认证要求（GB/ASME/DIN/ISO/ATEX等）

• 附件及特殊功能配置（防爆格兰头/防雨罩/配对法兰/专用工具/备件包等）

以上配置可根据具体防水锤工况要求及系统自动化控制需求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
