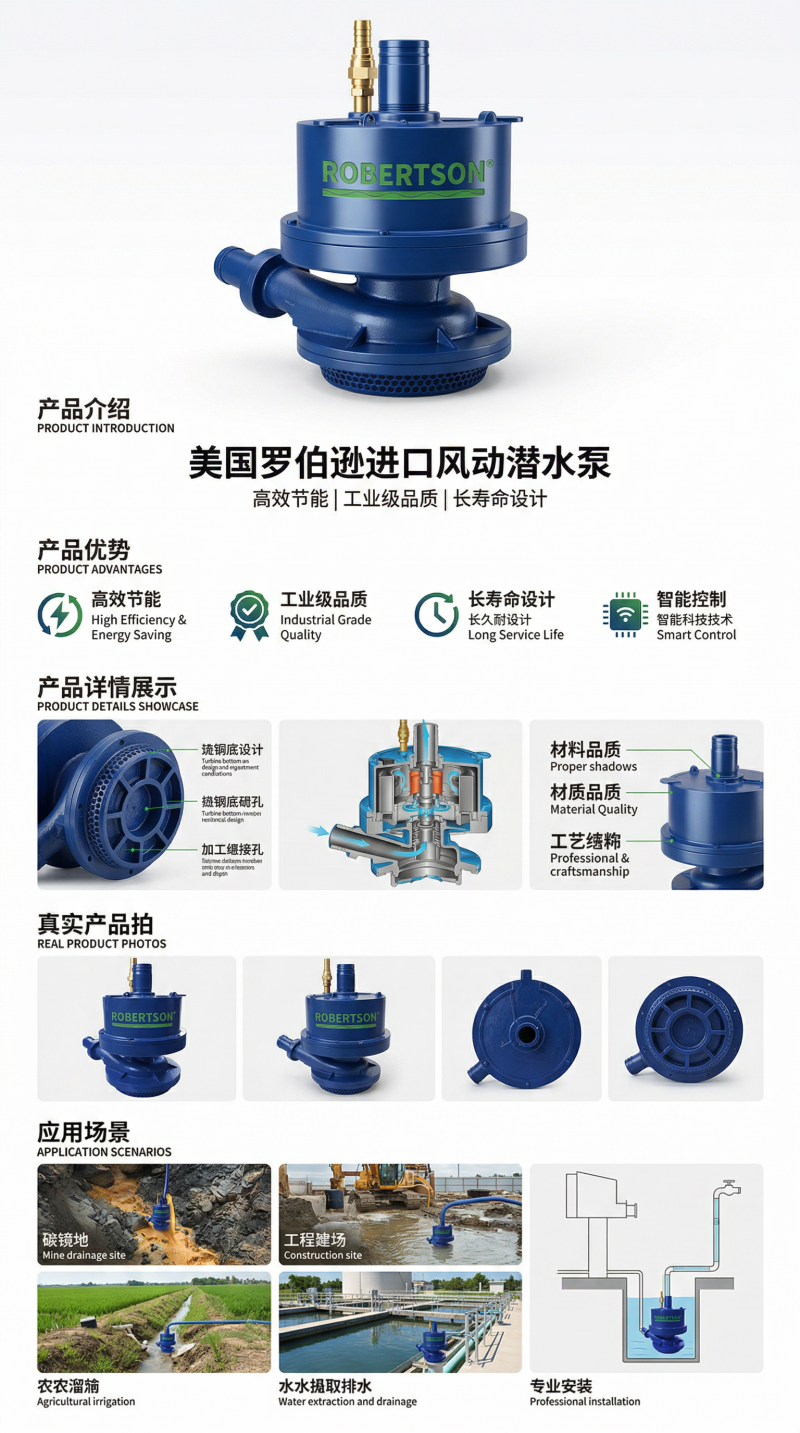

美国罗伯逊ROBERTSON®进口风动潜水泵是罗伯逊ROBERTSON®品牌在矿山安全排水领域推出的高性能气动排水设备。该产品属于矿用防爆泵大类，由风动马达（气动马达）与离心泵体同轴直联而成，以压缩空气为原动力，特别适用于煤矿井下有瓦斯与煤尘爆炸危险的场所，用于排放含有煤粉、泥沙等固体颗粒的污水和地下水。该水泵以压缩空气为动力，采用风动涡轮传动，是一种先进的风动排水设备。 风动潜水泵的结构主要由风动马达、水泵、油雾器、管接头和消声器五部分组成。风动马达部分包含转子、叶片、气缸等精密零件，当压缩空气进入气缸时推动叶片使转子旋转作功；水泵部分采用离心泵结构，叶轮装在转子轴上同步旋转，在离心力作用下将水流压入泵体涡道并顺着出水管排出。泵体分为气、水两腔，中间采用弹簧密封圈将气、水完全隔开，并利用气、水的压力使密封圈内涨，增强密封效果，确保运行安全可靠。 产品可广泛应用于煤矿井下的立井、斜井施工排水，采掘工作面排水，清理水仓淤积泥沙排水，矿山巷道排水等各种无水仓、无水坑的作业面排水。同时，非煤矿山、隧道工程、地下峒室施工等凡具备压缩空气条件的现场施工排水，均可广泛适用。
1. 本质安全防爆，专为危险环境设计
产品以风动马达为原动机，完全不需要电源，不受潮湿、粉尘等恶劣条件影响，遵循煤矿井下Ⅰ类防爆标准，可在含有瓦斯与煤尘的易燃易爆场所安全使用。相比电动潜水泵，它具有电动设备不可替代的安全性和可靠性，是煤矿井下等防爆场所排水作业的首选设备。
2. 无级调速，排水量灵活可调
通过控制节流阀的开启程度，即控制压缩空气的进气流量，即可实现排水转速的无级调速，能根据实际工况排水量需求灵活调整水泵的转速和流量，操作极为简便，适应性强。
3. 排污能力强，耐磨损使用寿命长
泵体涡道采用高效节能水力模型，叶轮经特殊设计，排污能力强，不会因固体颗粒或纤维物的吸入而堵塞，也不会因颗粒性介质的吸入而过早损坏。产品具有效率高、性能好、消耗风量低等优点，易于安装、操作、维护。
4. 体积小重量轻，移动方便
采用立式、下泵式结构，整体结构紧凑，外形尺寸小、重量轻。设计有提手或吊环，易于移动、装拆和维修，特别适合在井下狭小空间内灵活转移和快速部署。
5. 低噪音设计，改善作业环境
风泵排气口处接有优质低噪消声器，长期使用不会结霜结冰而影响水泵排水作业，噪音量实测可低至40分贝以下（不同型号有所不同），显著改善了井下恶劣的工况条件。
6. 起动力矩大，响应迅速
具有较高的起动力矩和几乎瞬时升到全速工作的能力。启动时，高气压从吹气眼将槽内叶片吹开，大量高气压从主风道进入气缸推动叶片，驱使转子迅速旋转作功，排水响应极为迅速。
7. 密封结构先进，气水隔离可靠
泵体分上、下两腔，中间采用弹簧密封圈将气、水完全隔开，并利用气、水的压力使高压气体和水分别进入上、下两只密封圈内壁，使其内涨，增强密封效果，有效防止压缩空气串入水中或水倒流进入气马达，保证运行安全可靠。
8. 油雾润滑系统，延长使用寿命
系统配置有油雾器部分，由油雾器壳、油雾器杆、调油阀芯等组成，壳内装满润滑油，自动对风动马达活动部件进行润滑，有效减少磨损，延长设备使用寿命。
9. 耐腐蚀、耐磨损，适应恶劣水质
能排放清水、浊水，可输送含有煤粉、泥沙颗粒的地下水，水质的pH值在4～10的范围内，水中含固体杂质的体积比超过2%时均能正常工作。能有效输送含有污物、煤粉、泥沙等固体颗粒的地下水。
10. 受环境影响极小，运行可靠
以压缩空气为动力，不受温度及震动的影响，在潮湿、粉尘等恶劣环境下依然能保持稳定运行。安装、操作极为简单，经久耐用。
1. 产品系列与结构类型选择
产品提供多种型号系列可供选配：
FWQB系列风动涡轮潜水泵：采用风动涡轮传动，压缩空气为动力，具有噪音小（40分贝以内）、耗风量小、效率高的特点。型号包括FWQB50-25（最大扬程50m，最大流量25m³/h）和FWQB70-30（最大扬程70m，最大流量30m³/h）。
FQW系列矿用风动潜水泵：覆盖多种流量扬程参数组合，如FQW60-20（60m³/h，20m）、FQW50-25（50m³/h，25m）、FQW25-70（25m³/h，70m）、FQW18-80（18m³/h，80m）等。
FWTB系列风动涡轮潜水泵：采用立式、下泵式结构，以压缩空气为动力，设有先进的消音装置。
叶片式与涡轮式选配：K型代表叶片式风马达，结构简单、维修方便；涡轮式动力更强、效率更高，可根据实际工况需求选配。
2. 泵体材质分级配置
| 材质等级 | 材料牌号 | 适用介质 | 典型应用工况 |
|---|---|---|---|
| 铸钢 | WCB | 清水、一般污水 | 常规矿山排水，经济实用 |
| 不锈钢 | 304 | 弱腐蚀性介质 | 有一定腐蚀性要求的排水工况 |
| 不锈钢 | 316 / 316L | 含氯离子强腐蚀性介质 | 海水、高氯离子含量矿井水、化工腐蚀环境 |
3. 叶轮型式与过流部件配置
水轮材质选配：可根据介质腐蚀性和耐磨要求选配铸铁叶轮、不锈钢叶轮或耐磨合金叶轮。
4. 密封结构配置
5. 消声器配置
6. 油雾润滑系统配置
7. 连接与管路配置
进口端管接头材质选配：可选配铜质、不锈钢或高强度工程塑料材质，适应不同环境耐腐蚀性要求。
管路附件：可配套提供进出风口软管、管夹、密封垫等安装附件。
8. 运行与保护附件配置
离心式限速器：泵内设有离心式限速器，如积水排尽或是进水罩被堵时，水泵转速会急剧增高，此时限速器发生作用，控制转速，从而避免轴承损坏。
吸水网罩：配备可拆换式吸水网罩，适应不同杂质粒度的排水需求，便于日常清理和维护。
9. 防爆等级与安全认证
MA煤安认证：矿用风动潜水泵必须取得国家矿用产品安全标志证书（“MA”标志），由安标国家矿用产品安全标志中心颁发，是煤矿使用的强制性准入认证。
防爆产品合格证：隔爆型产品需取得防爆合格证，证明其符合GB3836系列标准，可在爆炸性气体环境中安全运行。
矿用安标配套：可配套提供矿用产品安全标志证书的完整资质文件，满足煤矿采购和使用的合规性要求。
10. 适用行业与应用
11. 安装与使用注意事项
运转正常但流量下降或不上水时，可能是密封圈磨损或吸水笼头、水轮被杂物堵塞，需更换密封圈或将弹簧收紧，或清理水龙头及水轮。
泵正常运行时，可通过调节油雾器的调油阀芯控制润滑油给入量，确保叶片和转子的充分润滑。运转约300小时应拆开清理并加注钙基润滑脂。
12. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
产品系列及型号（FWQB/FQW/FWTB等）
额定流量（Q，m³/h）
额定扬程（H，m）
工作环境（煤矿井下/隧道/化工厂等）
适用介质特性（清水/污水/含颗粒泥浆/腐蚀性介质等）
介质含固率（%）、固体颗粒大小及硬度
介质pH值及腐蚀性等级
工作气压范围及最小/最大进气压力（MPa）
现场压缩空气管路供气能力（耗气量，m³/min）
泵体材质及过流部件材质要求（铸钢/不锈钢304/不锈钢316L等）
叶轮材质要求（铸铁/不锈钢/耐磨合金）
是否需要MA煤安认证及防爆合格证
安装条件（井下/地面/隧道，使用空间是否受限）
特殊工况要求（高温型、耐强腐蚀、高含固量型等）
附件及特殊功能配置（消声器/油雾器/吸水滤网/管路附件/备件包等）
以上配置可根据具体排水工况要求及系统安全防护需求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
