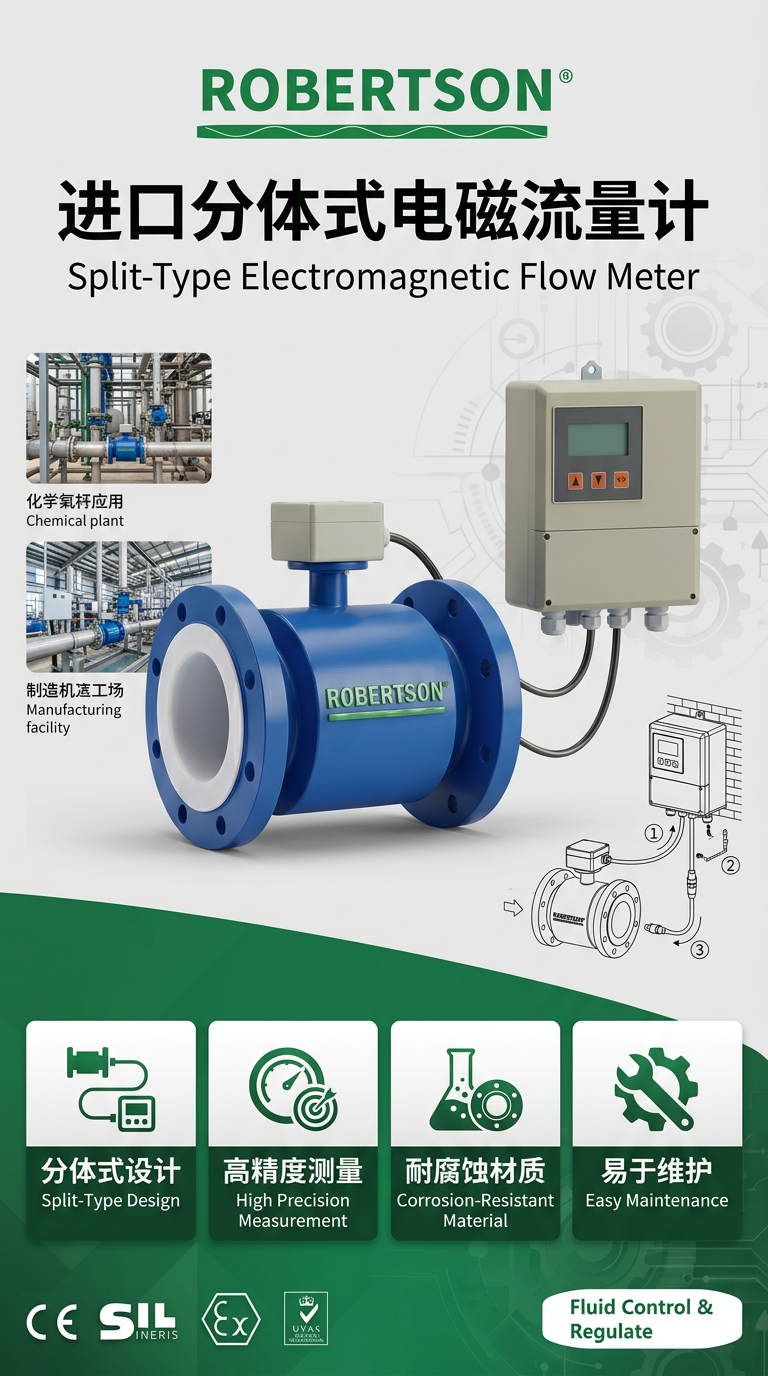

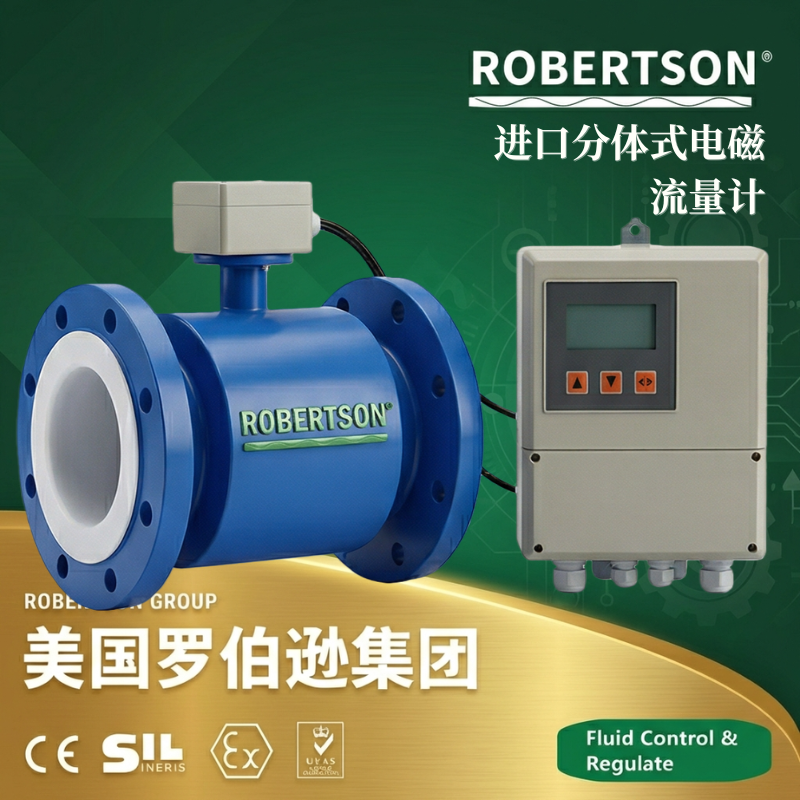

美国罗伯逊ROBERTSON®进口分体式流量计是一类将流量检测元件（传感器）与信号处理及显示单元（转换器/变送器）分离安装的高性能流量测量仪表。该产品属速度式流量仪表大类，覆盖电磁、涡街、超声波、涡轮等主要测量原理，可根据不同工况条件灵活选配，广泛应用于石油、化工、冶金、电力、环保、市政给排水、食品制药等行业，对管道内导电液体、浆液、气体及蒸汽等各类介质进行高精度流量监测。 分体式流量计的核心设计特点是传感器与转换器在物理上分离安装——传感器直接安装于工艺管道现场，负责检测流量信号；转换器（变送器）通过专用屏蔽电缆远程连接，可安装于控制室、仪表柜等环境条件较佳的场所。这种分离式设计使电子部件可以远离高温、高湿、强振动、腐蚀性气体等现场恶劣环境，保障仪表长期稳定运行，同时方便运行人员日常检查、参数调整和调试维护。 产品测量原理因类型而异。分体式电磁流量计基于法拉第电磁感应定律，适用于测量封闭管道中的导电液体和浆液中的体积流量，包括酸、碱、盐等强腐蚀性液体。测量管内无活动及阻流部件，几乎没有压力损失，并具有很高的可靠性。分体式涡街流量计基于卡门涡街原理，通过检测旋涡频率计算流量，无活动部件设计降低了维护需求，适用于高温（-50℃至+400℃）、高压及恶劣环境下的长期稳定运行，尤其适用于蒸汽等高热介质的测量。分体式超声波流量计通过时差法检测超声波在顺流和逆流方向上的传播时间差来计算流速，无需破管、无需停水即可安装，特别适用于无法中断生产的改造工况。分体式涡轮流量计则利用流体推动叶轮旋转产生脉冲信号，精度高、重复性好，广泛用于洁净液体的高精度计量。 公称通径覆盖范围宽——电磁流量计DN3至DN3000以上，涡街流量计管道式DN15至DN300、插入式DN200至DN2000，超声波流量计DN15至DN6000以上。测量精度最高可达±0.2%～±0.5%，重复性≤±0.1%，流量范围度（量程比）可达1500:1，适配大多数工业现场严苛的工艺流程测量需求。安装时需保证传感器与转换器的专用信号电缆连接距离（标配5～20m，可定制至100m），传感器的接地电阻≤4Ω，直管段要求上游通常≥5～10D、下游≥2～5D，以保证测量精度。
1. 传感器与转换器分离安装，电子部件远离恶劣环境
分体式设计将信号处理及显示单元（转换器/变送器）与现场流量检测元件（传感器）分离安装，通过专用屏蔽电缆远程连接，转换器最大分离距离可达100米。这种设计使电子部件可置于控制室、仪表柜等环境良好的位置，有效避开管道现场的高温、高湿、强振动、强磁场干扰以及腐蚀性气体侵袭，显著延长电子部件使用寿命，同时极大地方便了运行人员的日常巡检、参数调整和调试维护工作。
2. 全数字智能处理，测量精度高
产品采用全数字处理技术，配备16位以上高性能微处理器，具有测量精度高、重复性好、流量范围度宽等显著优势。电磁流量计的测量精度标准为±0.5%，可选高精度±0.2%。超声波流量计精度优于±1%。涡轮流量计精度一般可达±1.0%、±0.5%，最高可达±0.2%。分体式电磁流量计的流量范围度可达1500:1，远高于传统流量仪表，能够适应从极低流速到高流速的宽范围精确测量。
3. 无压损或无活动部件结构，免维护设计
电磁流量计测量管内无活动及阻流部件，几乎没有压力损失，并具有很高的可靠性。涡街流量计无可动部件、无孔洞缝隙设计，产品无磨损、耐脏污，无须机械维修，使用寿命长。超声波流量计采用外夹式安装时无需破管断流，无运动部件、流道内无元件，传感器无阻塞故障隐患。这种无压损或无活动部件的设计大幅降低了流体输送的系统能耗，同时减少了定期维护的工作量，显著降低了用户的总拥有成本。
4. 宽温度范围适应能力，覆盖极端工况
分体式涡街流量计介质温度覆盖-50℃至+400℃的宽温域，传感器密封采用石墨垫片，转换器远离现场高温环境，特别适用于高温蒸汽等高热介质的流量测量。分体式电磁流量计采用耐高温衬里材料（PTFE、PFA、ETFE等），配合特殊励磁方式和耐高温电极材料，可测量高达200℃以上的导电液体。分体式超声波流量计的工作温度涵盖主机-20～60℃、传感器-30～160℃的宽范围。
5. 强抗干扰能力与防爆设计，适应恶劣工业环境
产品采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。分体式涡街流量计配备抗振动探头，有效消除外界振动影响。电磁流量计信号电缆采用双层屏蔽，可防止外界噪声侵入，测量电导率较低液体且相距超过30m时，内层屏蔽接上与芯线同电位低阻抗源的屏蔽驱动。仪表支持隔爆型（Ex d）和本安型（Ex ia）防爆认证，防爆等级Ex dⅡBT4-T6，适用于石油化工、天然气等爆炸性气体环境。
6. 多种输出与通讯方式，易于系统集成
转换器支持双向测量，内装三个积算器（正向总量、反向总量及差值总量），可显示正、反向流量，并具有多种输出：电流（4-20mA）、脉冲、数字通讯、HART等。支持HART、PROFIBUS PA、FOUNDATION Fieldbus等多种现场总线通讯方式，可无缝接入DCS/PLC/SCADA自动化系统。部分型号具备RS485通讯接口，支持MODBUS协议。带温压补偿一体化设计的智能型流量计可直接显示标准状态下的体积流量或质量流量，无需人工换算，大幅简化了测量系统的配置。
7. 多种传感器连接方式，适应不同管路要求
传感器连接方式灵活多样，可根据工况选配：夹持式（DN15-DN300）适用快速安装；法兰式（DN15-DN300）适用可靠密封；插入式（DN200-DN2000）适用大口径在线安装；卫生型（卡箍连接）适用食品医药洁净管路；螺纹型适用小口径安装。超声波流量计还提供外夹式传感器（无需断管）、插入式传感器（适应强信号管材）和管段式传感器（高精度场景）等多种方案。
8. 微功耗电池供电与锂电池双模式，无外接电源场合适用
现场显示型流量计采用微功耗高新技术，内置3.6V锂电池供电，可连续运行2年以上。部分型号支持12～36VDC外供电与3.6V电池双供电模式，当外接电源故障时自动切换到内电池供电，确保数据不丢失，特别适用于无外接电源的偏远计量站点或防爆场所。
9. 衬里与电极材料多样化，适应各类腐蚀性介质
电磁流量计的传感器衬里材料覆盖硬橡胶、软橡胶、PTFE、PFA、ETFE、Linatex等多种选择，电极材料涵盖316L、哈氏合金C-22（2.4602）、钽、铂等多种耐腐蚀材料。涡街流量计本体材料为1Cr18Ni9Ti（304不锈钢），可协议定制其他特种材料。用户可根据介质的腐蚀性、温度等条件灵活选配，全面满足从清水到强酸、强碱、有机溶剂等各类腐蚀性介质的测量需求。
10. 分体距离灵活可调，安装适应性极强
传感器与转换器之间的专用屏蔽信号电缆连接距离标配5～20m，可定制至50m甚至100m，满足远距离布线和危险区域隔离的需求。这种灵活的连接距离使转换器可以安装在远离危险环境或电磁干扰源的场所，既保障了仪表本身的运行安全，也降低了现场防爆电气设备的配置等级和成本。
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。压力、温度、流量等超限参数可在选型时与罗伯逊ROBERTSON®技术团队具体确认。
1. 传感器连接方式与结构形式
根据管道规格和安装环境的不同，传感器提供多种连接方式选配：
法兰连接（标准） ：适用于DN15～DN3000口径，法兰标准可选GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN、JIS等，适用于中高压及需要定期拆装维护的管路系统。
夹持式（对夹式）连接：适用于DN15～DN300口径，表体自身不带法兰，直接夹装于两片管道法兰之间，结构紧凑、安装费用低。
插入式连接：适用于DN200～DN2000大口径管道，无需切割管道，可在不停产情况下开孔安装，解决了大管道流量测量的难题，尤其适用于改造项目。

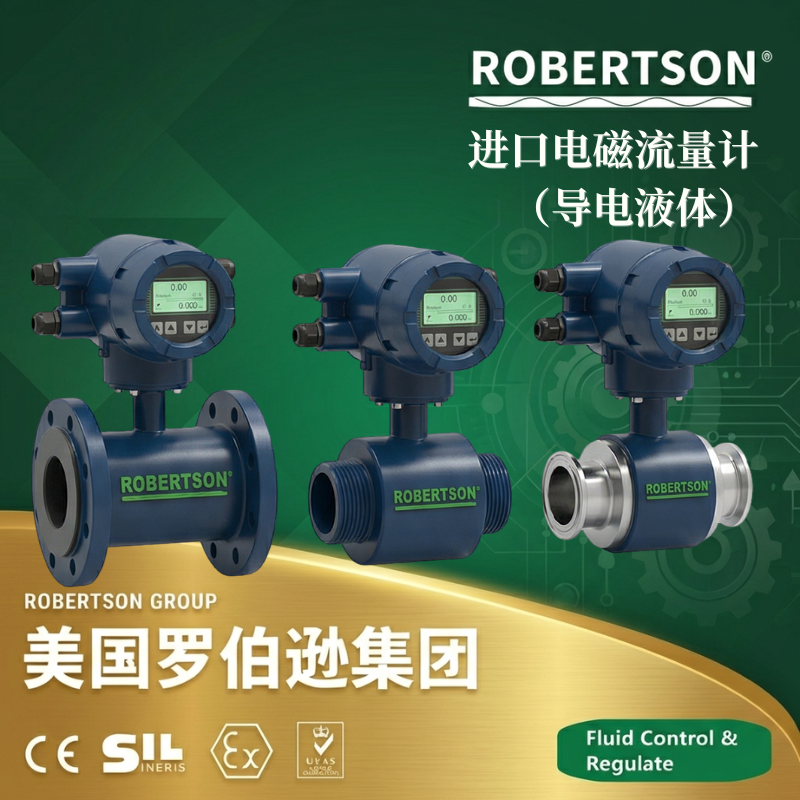

螺纹连接（NPT/BSPT） ：适用于DN4～DN50小口径管路，安装简便快捷，无需焊接。
卫生型（卡箍）连接：适用于食品、制药、生物等行业洁净管路的卫生级安装要求，快装结构便于拆卸清洗，符合GMP规范。
2. 传感器型式（超声波流量计专属）
超声波流量计根据安装环境和测量要求，提供三种传感器型式选配：
外缚式传感器（标准经济型） ：无需断管、无需停水，将传感器粘贴于管道外壁即可完成流量测量，安装极为便捷，适用于改造场合。
插入式传感器（信号增强型） ：通过在管道上开孔将传感器插入管内，信号更强、测量更稳定，适用于大口径或衬里管道的测量。
管段式传感器（高精度型） ：传感器为完整的管段结构，安装于管道法兰之间，测量精度最高、稳定性最好，适用于高精度计量场合。
3. 传感器材质与衬里/电极材质（电磁流量计）
电磁流量计的传感器材质根据介质腐蚀性等级分级配置：
衬里材料：硬橡胶（耐磨损）、软橡胶（耐腐蚀性介质）、PTFE（耐几乎所有强腐蚀介质）、PFA（高纯度耐高温氟塑料）、ETFE（耐强酸强碱）、Linatex（天然橡胶耐磨衬里）。PTFE耐-200℃至+180℃，PFA耐-200℃至+260℃，适用于盐酸、硫酸、氢氟酸等极端腐蚀性介质。
电极材料：316L不锈钢（适用于弱腐蚀性介质）、哈氏合金C-22（适用于强酸和含氯介质）、钽（适用于强腐蚀性介质）、铂（适用于高精度和高稳定性要求）。
本体材料（涡街/涡轮流量计） ：304不锈钢（标准）、316L不锈钢（耐氯离子腐蚀）、哈氏合金（强腐蚀性介质）、双相不锈钢（耐应力腐蚀）。
4. 转换器安装方式
转换器（变送器）的安装形式根据现场环境条件选配：
5. 传感器与转换器分离距离配置
传感器与转换器之间的专用屏蔽信号电缆连接距离可根据现场布线条件定制：
长距离定制：可定制至30m、50m、100m，适用于传感器与转换器相距较远的场合。测量电导率较低液体且相距超过30m时，需采用内层屏蔽与芯线同电位低阻抗源的屏蔽驱动，防止电缆电容造成信号衰减。
超长距离无线传输：可选配RS485通讯或GPRS/4G无线远传模块，实现千米以上距离的数据传输。
6. 防爆等级配置
根据爆炸性气体环境的危险等级选配防爆方案：
隔爆型（Ex d） ：防爆等级Ex dⅡBT4-T6，适用于Zone 1、Zone 2危险区域，外壳能承受内部爆炸而不损坏，并有效阻止火焰蔓延。
本安型（Ex ia） ：防爆等级Ex iaⅡCT4-T6，适用于Zone 0、Zone 1、Zone 2危险区域，电路设计保证在正常工作和故障状态下均不会产生足以引起爆炸的火花或热效应。
粉尘防爆型（Ex tD） ：适用于存在可燃性粉尘的爆炸性环境，防尘等级IP6X。
国际防爆认证：可按用户要求提供ATEX 2014/34/EU及IECEx国际防爆认证，满足出口项目及国际工程的特殊安全要求。
7. 温压补偿与智能测量配置
为适应不同介质的测量需求，提供多级测量功能配置：
温度补偿型（T型） ：内置PT100铂电阻温度传感器，自动补偿温度变化对介质密度的影响，适用于温度波动较大的气体和蒸汽工况。
压力补偿型（P型） ：内置扩散硅压力传感器，自动补偿压力变化对介质密度的影响，适用于压力波动较大的气体工况。
温压双补偿型（PT型，一体化温压补偿） ：将温度、压力、流量传感器集于一体，通过智能数字处理器自动进行温压补偿和压缩因子修正，直接显示标准状态（101.325kPa，293.15K）下的体积流量和质量流量。适用于天然气、蒸汽、压缩空气等气体的精确贸易计量。
8. 输出信号与通讯配置
根据系统集成和远程监控需求，提供多种输出信号和通讯方式选配：
三线制脉冲频率输出：高电平≥5V、低电平≤1V，适用于与流量积算仪配套使用，远距离传输不易衰减，传输距离可达300m以上。
RS485通讯（MODBUS-RTU） ：三线制串行通讯，多台仪表可联网，支持远程数据采集和参数设定，可无缝接入SCADA系统。
GPRS/4G无线远传：可选配无线传输模块，适用于无通信线路的偏远计量站点的数据远程采集。
9. 供电方式配置
根据现场电源条件和防爆要求，提供多种供电方案：
24VDC外供电（标准） ：适用于4-20mA输出、脉冲输出、RS485通讯等，供电电压24VDC±15%，纹波≤±5%。
3.6V锂电池供电（电池型） ：现场显示型，内置3.6V高性能锂电池，电池电压在2.0～3.0V下可正常工作。单功能积算表可连续使用5年以上，温压补偿型可连续使用2年以上。
双供电模式：外供24VDC+内置3.6V锂电池双供电，当外接电源故障时自动切换至内电池供电，确保数据不丢失。
10. 防护等级配置
标准防护等级：IP65，完全防尘，并具备防喷水能力，适用于室内及一般工业环境。
高防护等级：IP67/IP68（可定制），防尘防水，可短时间浸水（IP68可在水深5m处长期运行），适用于户外、潮湿、粉尘及可能短时淹水的安装环境。
11. 抗振与特殊环境配置
针对振动较大或特殊环境的工况，提供强化配置：
强振动抑制型（涡街流量计） ：采用电容式检测元件替代压电式，允许振动加速度从0.2g提升至1.0～2.0g，适用于压缩机出口、风机管路等高振动环境。
耐高温型：涡街流量计本体材料可协议定制耐高温合金，介质温度最高可达+450℃；电磁流量计衬里可选PFA（耐+260℃），适用于高温导热油、过热蒸汽等高温介质的测量。
耐强腐蚀型：电磁流量计电极可选哈氏合金C-22、钽、铂等特种材料，衬里可选PTFE/PFA，适用于盐酸、硫酸、氢氟酸等极端腐蚀性介质。涡街流量计本体可选316L不锈钢或哈氏合金材质。
低流速型（电磁流量计） ：采用加强型励磁技术，流速下限可低至0.05m/s，适用于低流速精确测量场合。
超低温深冷型（LT） ：介质温度最低可达-196℃，适用于液化天然气（LNG）、液氧、液氮等深冷介质的计量。涡街流量计本体材料需通过低温冲击性能试验（AKV≥27J），传感器密封采用耐低温氟橡胶。
12. 附件配置
专用屏蔽信号电缆：原厂配对专用信号电缆，确保信号传输的稳定性和抗干扰性能。
防爆电缆接头（防爆型专属） ：标配防爆电缆引入装置，接口规格M20×1.5内螺纹或1/2"NPT，确保防爆区域的接线安全。
安全栅（本安型专属） ：本质安全型仪表需配套安全栅，实现电隔离和限能保护，确保回路本质安全。
CIP/SIP适配装置（卫生型） ：卫生型连接配置，适用于食品、制药行业在线清洗和在位灭菌的工艺要求。
防雨罩/防护箱：户外安装时可选配不锈钢防雨罩或玻璃钢仪表防护箱，保护转换器免受雨雪侵蚀，延长使用寿命。
配对法兰及紧固件：配套提供管道安装用配对法兰、螺栓、螺母及密封垫片，材质可选碳钢或不锈钢。
13. 智能诊断与自校验功能（高级选配）
高端型号可选配智能化诊断与自校验功能：
在线检定软件（ScanMaster） ：ABB等品牌的FZC500在线检定软件功能选项，允许用户在现场对仪表进行在线检定，无需拆卸仪表即可验证测量精度。
Heartbeat Technology（心跳技术） ：E+H等品牌的心跳技术内置自诊断和自校验功能，可实时监测仪表健康状况，确保过程安全，符合合规要求。
14. 适用行业与应用
| 应用领域 | 典型配置推荐 |
|---|---|
| 石油化工、炼油装置 | 分体式电磁/涡街流量计，Ex dⅡBT4防爆，316L电极/本体，4-20mA+HART输出，适用于汽油、柴油、化工原料、污水的流量计量 |
| 天然气长输管线、燃气调压站 | 分体式涡街流量计（温压补偿型），Ex dⅡBT4防爆，RS485（MODBUS）通讯，标况流量直接显示 |
| 化工装置、强酸强碱、腐蚀性介质 | 分体式电磁流量计，PTFE/PFA衬里，哈氏合金C-22/钽电极，介质温度-20～180℃ |
| 高温蒸汽、锅炉热网计量 | 分体式涡街流量计，高温型（-50～400℃），本体304/316L不锈钢，石墨垫片密封，一体化温压补偿 |
| 污水处理、环保工程 | 分体式电磁流量计，硬橡胶衬里，316L电极，IP68潜水型传感器，双向测量，电池供电（无市电工况） |
| 市政供水、自来水厂原水/净水计量 | 大口径分体式电磁流量计（DN300-DN2000），软橡胶/硬橡胶衬里，标准4-20mA输出，分体距离50-100m |
| 食品饮料、制药行业 | 分体式电磁/涡街流量计（卫生型），316L不锈钢材质，PFA衬里，卡箍连接，EPDM/FDA认证密封，符合GMP规范 |
| 冷却水/循环水系统（工厂/电厂） | 分体式电磁流量计（首选，适配90%以上导电冷却水），分体式超声波流量计（适配纯水/非导电冷却水），传感器分体安装至控制室 |
| 矿山排水、矿浆输送 | 分体式电磁流量计，硬橡胶衬里（耐磨），耐磨电极，IP68传感器，双向测量 |
| 海水淡化、海洋工程 | 分体式电磁流量计，PFA衬里，钽/铂电极，分体式超声波流量计，316L不锈钢管段式，耐氯离子腐蚀 |
| 油气田注水、采出水处理 | 分体式电磁流量计，高压型（PN160及以上），316L电极，适用于含油污水、注水的计量 |
| 造纸、纸浆、制糖行业 | 分体式电磁流量计，硬橡胶/Linatex橡胶衬里（耐磨抗腐蚀），适用纸浆、糖浆等含纤维高粘度介质的流量计量 |
| 半导体制造、超纯水系统 | 分体式电磁/超声波流量计，高纯度PFA衬里，铂电极，洁净脱脂处理，适用于超纯水、电子化学品的计量 |
| 煤矿井下排水、瓦斯抽放 | 矿用隔爆型分体式涡街/超声波流量计，Ex d I Mb防爆等级，MA煤安认证，IP68防护 |
15. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
流量计类型及测量原理（电磁/涡街/超声波/涡轮）
公称通径（DN / NPS）
适用介质名称、浓度及介质状态（导电液体/气体/蒸汽/浆液/酸/碱等）
介质温度（最高工作温度、最低工作温度）
工作压力（最高工作压力、正常操作压力）
传感器与转换器分离距离（m）
测量范围（最小流量、常用流量、最大流量，m³/h或kg/h）
精度等级要求（0.2级/0.5级/1.0级/1.5级等）
转换器安装形式（壁挂式/盘装式/隔爆型）
传感器连接方式及法兰标准（法兰/夹持/插入/螺纹，GB/ASME/JB/HG/DIN等）
传感器本体/衬里材质及电极材质要求（电磁：PTFE/PFA/橡胶衬里，316L/哈氏C-22/钽/铂电极；涡街：304/316L/哈氏合金）
防爆等级要求（Ex dⅡBT4/Ex dⅡCT4/Ex iaⅡCT4及认证标准CNEX/ATEX/IECEx）
防护等级要求（IP65/IP67/IP68）
温压补偿要求（无/T型/P型/PT型一体化温压补偿）
输出信号类型及通讯协议（4-20mA/脉冲/RS485/HART/PROFIBUS PA/FF）
供电方式（24VDC/3.6V锂电池/双供电/220VAC）
显示方式及语言要求（LCD瞬时累积双显示/中文菜单）
特殊工况要求（耐高温型、耐强腐蚀型、耐磨型、超低温深冷型、防爆型、强振动抑制型等）
特殊标准及认证要求（GB/API/ATEX/IECEx/MA煤安等）
附件及特殊功能配置（防爆电缆接头/接地环/安全栅/配对法兰/专用电缆/防护箱/专用工具/备件包等）
以上配置可根据具体流量测量工况要求及系统自动化控制需求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
