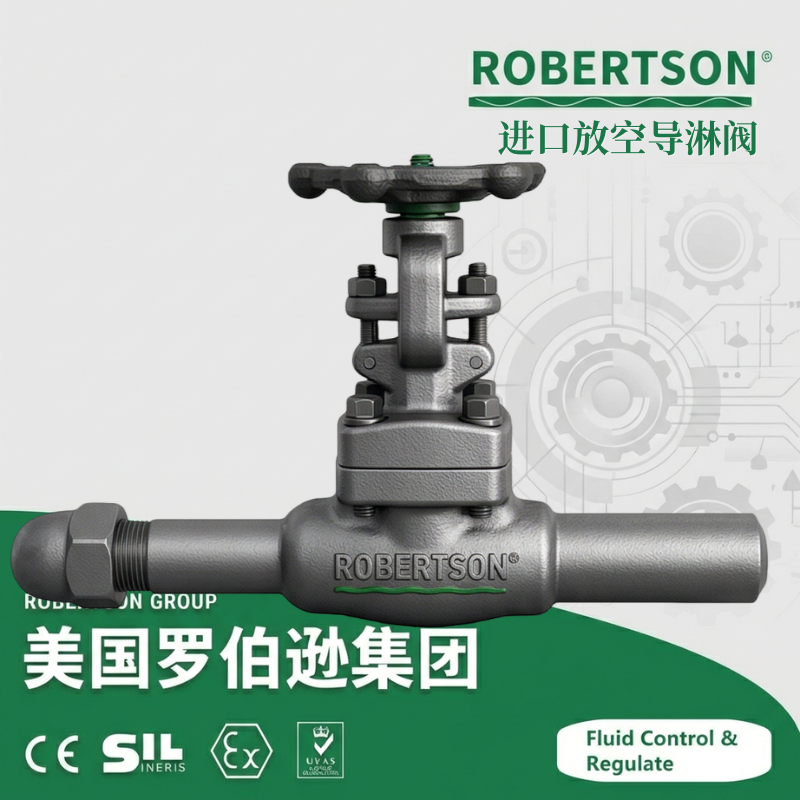

美国罗伯逊ROBERTSON®进口放空导淋阀是一种专门设计用于管道高点放空和低点排液的阀门，是管道系统中必不可少的放空排液专用设备。作为工业管道网络中的“微血管”，该阀门承担着关键时刻保障系统安全、维持介质纯净度的核心功能。它通常安装于管道的低点，用于排放设备或管道内的残液、冷凝水或杂质，以防止管线在冬季低温下发生冰冻事故；同时，它也用于高点排放，通过定点排放为管道检修和系统维护创造安全的施工条件。 为适应严苛的工业环境，产品采用锻造或精密铸造工艺制造，确保阀体在高压力、高腐蚀性介质下具备优异的力学性能。该阀有两种阀盖设计形式，分别为螺栓式阀盖与焊接式阀盖，用户可按需选配。应用标准方面，该产品全面参照美国API 602标准及GB/T 12234标准进行设计制造，其检验与测试严格按API 598标准执行，标志按MSS-SP-25执行。 产品主要技术参数涵盖：公称通径DN15~DN50（1/2”~2”），压力等级150LB~2500LB（1.6MPa~42.0MPa），适用材质涵盖A105、F304、F316、LF2及F11、F22等合金材料，适用介质包括水、蒸汽、石油、天然气及各种高腐蚀化学介质。
1. 双重阀盖设计，灵活应对密封要求
产品提供两种主体阀盖设计方案，适配不同管道密封可靠性要求。螺栓式阀盖采用阀体与阀盖螺栓连接，缠绕式垫片（316夹柔性石墨制造）密封，方便在线拆卸和维保；焊接式阀盖采用全焊密封结构，从根源上消除中法兰泄漏风险，适用于高温高压及管道内剧毒介质的严苛无泄漏管道工况。亦可根据需求采用金属环连接或全焊透连接。
2. 全通导低流阻，密封性能优异
阀门内部通道是直通的，介质流经时不改变其流动方向，因此流体阻力极小，全开时密封面受介质冲刷和侵蚀极小。阀座、阀瓣密封面采用钴基硬质合金等离子喷焊而成，具有极高的耐磨与抗擦伤性。其材质选配宽泛，可分别应用于水、蒸汽、油品、醋酸、氧化性介质及尿素等多种腐蚀或非腐蚀性场景。
3. 坚固阀体结构，抗高压抗腐蚀
采用精铸/锻钢阀体，阀杆经抗腐蚀性氮化处理，具有极佳的抗腐蚀性和耐擦伤性，能够适应长期频繁启闭工况。产品通径规格虽小（通常为3/8“~2”），但压力覆盖范围极广，公称压力覆盖PN16至PN420，压力等级Class150至Class2500，部分产品可承受从1.0MPa至50.0MPa的压力跨度，甚至耐高温至650℃。
4. 先进的端部连接设计，安装便捷
该阀在设计上拥有独特的端部结构，具备极高的管线适应性。进口端通常设为承插焊连接（SW），也可依据客户图纸改为锥管螺纹连接；出口端则为内螺纹连接（NPT），并配以实心丝堵密封，即便在压力波动剧烈的管道系统中亦能确保排液口绝对密封。承插焊接口尺寸执行ASME B16.11标准，螺纹端尺寸执行ANSI/ASME B1.20.1标准。
5. 高可靠性阀杆密封，杜绝外漏
阀杆采用整体式上密封座设计，在全开状态下为填料提供可靠的二次密封屏障。采用自定心压板压套式填料密封结构，填料压套能够自动对准填料函中心，保证填料受力均匀，可有效补偿填料磨损量，减少维护频次。明杆支架型（OS&Y）结构使操作人员可根据阀杆伸出长度直观判断阀门的启闭状态，便于现场操作和维护。
6. 延长阀体结构，适用于保温管道
阀门可设计为延长阀体结构，适用于闸阀、球阀和截止阀。延长阀体设计使阀门操作机构延伸至管道保温层以外，既保证了阀门的正常操作，又不会破坏管道保温层的完整性。该结构设计特别适用于需要保温的高温或低温介质管道系统，可有效防止热量散失或冷量损失。
7. 应用场景广泛，精准解决导淋需求
产品广泛应用于化工、炼油、电力、冶金等行业的管道高点放空与低点排放系统。因其可靠的高压密封能力，通常也作为临时管线的连接口，用于系统接入氮气、压缩空气、蒸汽或工艺水等，为管线吹扫与置换提供便捷端口。阀门与高点设置的放空阀、管道低点安装的导淋阀三者功能互补，共同构成管道系统的安全保障体系。
8. 紧凑轻量化设计，节约安装成本
产品具有结构紧凑、外形小巧、密封性能好的显著特点。相比于同规格的常规阀门，锻钢放空导淋阀的体积和重量显著减小，便于在管线高点、低点及空间受限的位置进行安装。轻量化的设计也降低了管道支架的负载要求，节省了工程投资成本。
9. 符合国际及国内双标准体系
| 参数项目 | 技术参数范围 |
|---|---|
| 产品型号 | DV111，DV315，DV515，DV115，DV535，DV525，DV119，DV319，DV112，DV113，DV114 |
| 公称通径（DN） | DN10~DN50（NPS 3/8″~2″） |
| 公称压力（PN） | 1.6 MPa~42.0 MPa（PN16~PN420），最高可达50.0MPa |
| 压力等级（Class） | Class150~Class2500（最高可达Class4500） |
| 结构形式 | 直通式（明杆支架型OS&Y） |
| 阀杆结构 | 明杆支架型（OS&Y），升降杆式 |
| 适用温度（碳钢A105） | -29℃~+425℃ |
| 适用温度（合金钢F11/F22） | -29℃~+570℃ |
| 适用温度（不锈钢F304/F316） | -196℃~+540℃ |
| 适用温度（低温钢LF2） | -46℃~+340℃ |
| 适用介质 | 水、蒸汽、油品、天然气、硝酸、醋酸、氧化性介质、尿素等 |
| 连接方式（进口端） | 承插焊连接（SW，符合ASME B16.11）/ 对焊连接（BW，符合ASME B16.25）/ 内螺纹连接（NPT，符合ANSI/ASME B1.20.1） |
| 连接方式（出口端） | 内螺纹连接（NPT）配实心丝堵 |
| 阀体材质 | 碳钢A105、低温钢A350 LF2、合金钢A182 F11/F22/F91、不锈钢A182 F304/F316/F304L/F316L、双相不锈钢、蒙乃尔合金、20号合金等 |
| 阀瓣材质 | A276 420 / A276 304 / A276 304L / A276 316L等，密封面可堆焊司太立硬质合金 |
| 阀杆材质 | A182 F6a、A182 F304、A182 F316等，经调质及表面氮化处理 |
| 密封面材质（硬密封） | 13Cr/13Cr、STL/STL（司太立钴基硬质合金）、13Cr/STL、18-8/STL等，堆焊层厚度≥2mm，硬度HRC45-50 |
| 垫片材质 | 316L/F304L不锈钢夹柔性石墨缠绕垫片（螺栓式阀盖）、金属环垫 |
| 填料材质 | 柔性石墨（标准，含缓蚀剂）、V型PTFE |
| 阀盖连接形式 | 螺栓式阀盖 / 焊接式阀盖 / 压力自紧式阀盖 |
| 结构长度标准 | ASME B16.10、GB/T 12221 |
| 设计与制造标准 | API 602 / BS 5352 / GB/T 12234 / ASME B16.34 |
| 承插焊端标准 | ASME B16.11 / JB/T 1751 |
| 螺纹端标准 | ANSI/ASME B1.20.1（NPT）、GB/T 7306 |
| 检验与试验标准 | API 598、GB/T 13927、JB/T 9092 |
| 标记标准 | MSS-SP-25、GB/T 12220 |
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。在高于540℃的超高温工况下，所有接触介质的零件材料须经验证具备足够的高温持久强度和抗蠕变性能。如需特殊通径、更高压力等级或更详细的技术数据，可联系罗伯逊ROBERTSON®技术团队获取对应型号的产品规格书。
1. 阀盖结构形式选择
螺栓式阀盖（标准维护型） ：阀体与阀盖通过螺栓螺母连接，密封副采用凹凸面配合，垫片为316L/F304L不锈钢夹柔性石墨缠绕垫片。此结构装拆方便，可在管线上直接进行维修或更换，适用于需要定期维护的常规工况。
焊接式阀盖（全焊透高可靠型） ：阀体与阀盖用螺纹连接后全焊密封，无垫片密封件，从根源上消除中法兰泄漏风险。适用于极高温高压、剧毒介质等不允许任何泄漏的场合，主要用于免维护的永久性管路连接。
压力自紧式阀盖（自密封型） ：阀体与阀盖用螺纹连接，内压自密封环密封。密封圈采用成型的柔性石墨圈，内腔压力越高密封比压越大，密封性能随系统压力升高而增强。无需定期紧固螺栓，免维护，特别适用于压力等级CL900及以上的高压系统。
2. 连接方式选择
承插焊连接（SW） ：标准配置，适用于DN15～DN50的小口径及高压管路，接口尺寸符合ASME B16.11标准。承插焊接将管子插入阀体承插孔后进行角焊缝焊接，焊接量小、施工方便。
对焊连接（BW） ：适用于所有口径的高压高温及免维护管路，焊接坡口符合ASME B16.25标准，焊缝强度接近母材强度，从根源上消除泄漏风险。
内螺纹连接（NPT） ：进口端可改为锥管螺纹连接，出口端为标准内螺纹连接并配实心丝堵。螺纹端尺寸标准符合ANSI/ASME B1.20.1（NPT）及GB/T 7306-87。
3. 阀体材质分级配置
| 材质等级 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 碳钢 | A105 | -29℃～+425℃ | 常规水、油品、蒸汽系统，经济实用 |
| 低温碳钢 | A350 LF2 | -46℃～+340℃ | LPG、丙烷、乙烯等低温介质系统 |
| 高温合金钢 | A182 F11 | -29℃～+540℃ | 高温高压蒸汽、锅炉给水系统 |
| 高温合金钢 | A182 F22 | -29℃～+570℃ | 高温高压蒸汽、炼油加氢装置 |
| 奥氏体不锈钢 | A182 F304 / F304L | -196℃～+540℃ | 含强腐蚀性介质（硝酸等）、食品医药洁净工况 |
| 奥氏体不锈钢 | A182 F316 / F316L | -196℃～+540℃ | 含氯离子强腐蚀性介质（海水等）、化工强腐蚀环境 |
| 其他特殊合金 | 蒙乃尔、20号合金、双相不锈钢等 | 按需定制 | 强腐蚀性、特殊介质工况 |
4. 密封面材质配置
13Cr/13Cr（不锈钢对不锈钢） ：适用于常规油品、水及非腐蚀性介质，经济可靠，耐磨性一般，适用于温度≤425℃。
STL/STL（司太立对司太立） ：标准配置，阀瓣与阀座密封面均堆焊司太立钴基硬质合金。STL合金在-196℃至+650℃宽温区内保持HRC45-50的稳定硬度，具有极高的耐磨性、耐高温性和抗擦伤性能，适用于高温高压系统及含固体颗粒介质。
13Cr/STL（13Cr对司太立） ：阀座堆焊司太立合金，阀瓣采用13Cr不锈钢，兼顾经济性与密封面的高耐磨性。
18-8/STL（不锈钢对司太立） ：不锈钢基体上堆焊司太立合金，兼具不锈钢的优异耐腐蚀性和硬质合金的高硬度。
5. 结构长度与延长阀体配置
标准结构长度：按ASME B16.10及GB/T 12221标准执行。
延长阀体结构：适用于闸阀、球阀和截止阀，阀体进行加长设计，使操作机构延伸至保温层以外。该结构特别适用于需要伴热保温的高温管道或需要保冷的低温管道系统，既保证了阀门的正常操作，又不会破坏管道保温层的完整性。
6. 执行器配置（电动/气动型）
对于需要实现远程控制、自动放空排液或接入DCS系统的自动化工况，放空导淋阀可选配多回转电动执行器或气动执行器，实现远程自动化控制，保障系统的应急操作能力。
多回转防爆电动执行器：可选防爆等级Exd Ⅱ BT4 / Exd Ⅱ CT4，防护等级IP65/IP67，电源电压AC380V/AC220V/DC24V。
角行程气动执行器：双作用气动执行器或单作用弹簧复位气动执行器，气源压力0.4 MPa～0.7 MPa。
执行器附件：行程限位开关（开到位/关到位信号反馈）、扭矩保护装置、电机过热保护装置、缺相保护装置、就地阀位指示器、手动操作机构（带电自动复位）、加热器（防结露）。
7. 低逸散填料配置
对炼化、煤化工及精细化工场合使用的高压阀门，可选购符合ISO 15848-1 B级（或AH级）逸散性排放测试标准的低泄漏填料系统。阀杆密封处挥发性有机物逸散泄漏量可控制在≤10⁻⁶ mg/s·m，有效管控无组织逸散的环保合规风险。
8. 防静电装置
对于输送易燃易爆介质，阀杆与阀体之间设置静电释放通道，消除开关过程中因摩擦产生的静电积累，防止静电火花引发的安全风险。
9. 防护等级
标准防护等级：IP65，防尘防水，适用于室内及一般工业环境。
高防护等级：IP67、IP68（潜水型），可定制，适用于户外、潮湿、粉尘及水下工况。
10. 适用行业与应用
| 应用领域 | 典型配置推荐 |
|---|---|
| 石油化工、炼油装置 | Class150～Class2500锻钢放空导淋阀，碳钢/合金钢材质，承插焊连接，用于管道低点排液和高点放空 |
| 天然气输配、燃气调压站 | 低温钢LF2材质，NACE MR0175认证，低泄漏填料，适用于酸性天然气管道 |
| 火力发电、锅炉系统 | 高温高压锻钢放空导淋阀，合金钢F22/F91材质，焊接连接，用于锅炉本体及主蒸汽管道疏水 |
| 化工装置（强腐蚀性介质） | 不锈钢F304/F316材质放空导淋阀，PTFE密封，耐强腐蚀 |
| 精细化工、制药车间 | 316L不锈钢材质，洁净型设计，内表面镜面抛光，适用于高纯度介质管路 |
| 化肥工业、尿素装置 | 不锈钢F304/F316材质放空导淋阀，耐腐蚀密封副 |
| LNG接收站、空分设备 | -196℃超低温放空导淋阀，不锈钢316L材质，长颈阀盖结构 |
11. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
阀门型号及用途
公称通径（DN / NPS）
公称压力（PN / Class / 磅级）
适用介质名称及介质状态（水/蒸汽/油品/气体/腐蚀性介质等）
工作温度（最高设计温度、最低设计温度）
工作压力（最高工作压力、正常操作压力、设计压差）
阀体材质及阀内件材质要求（A105/F11/F22/F91/F304/F316/LF2等）
阀盖结构形式（螺栓式/焊接式/压力自紧式）
连接方式及接口标准（承插焊/对焊/螺纹，标准及压力等级）
密封面材质要求（13Cr/STL等）
是否需要延长阀体结构
操作方式（手动/电动/气动）
电动执行器电源电压及控制信号类型（如需电动：AC380V/AC220V/DC24V；开关型/调节型；4-20mA/开关量）
防爆区域要求（如需防爆，须明确防爆等级Exd Ⅱ BT4/Exd Ⅱ CT4等）
特殊工况要求（氧气工况脱脂、NACE酸性环境、低逸散性等）
防护等级要求（IP65/IP67/IP68）
特殊标准及认证要求（API/ASME/GB/JB/BS等）
附件及特殊功能配置（低泄漏填料/加热器/防静电装置等）
以上配置可根据具体放空排液工况要求及系统自动化控制需求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
