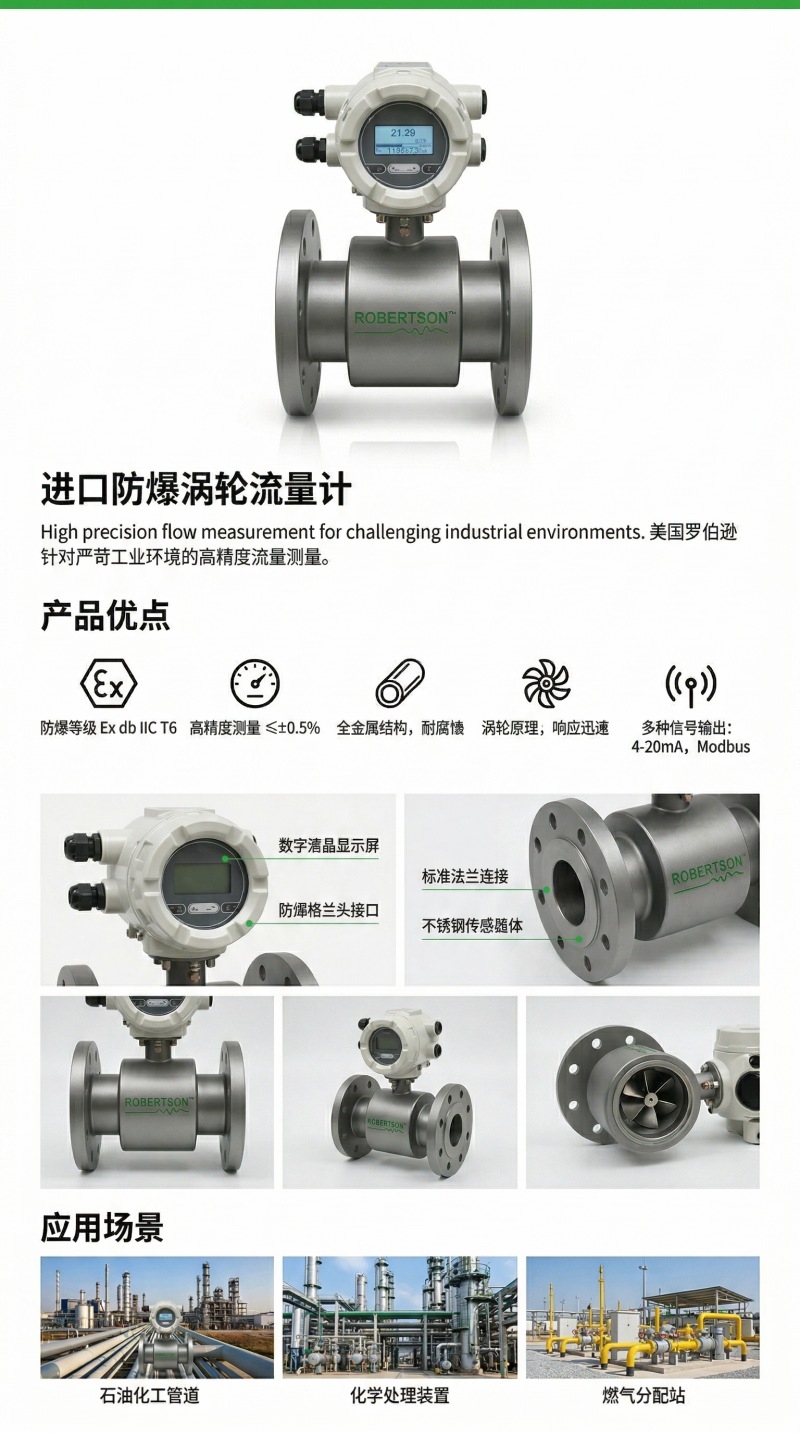

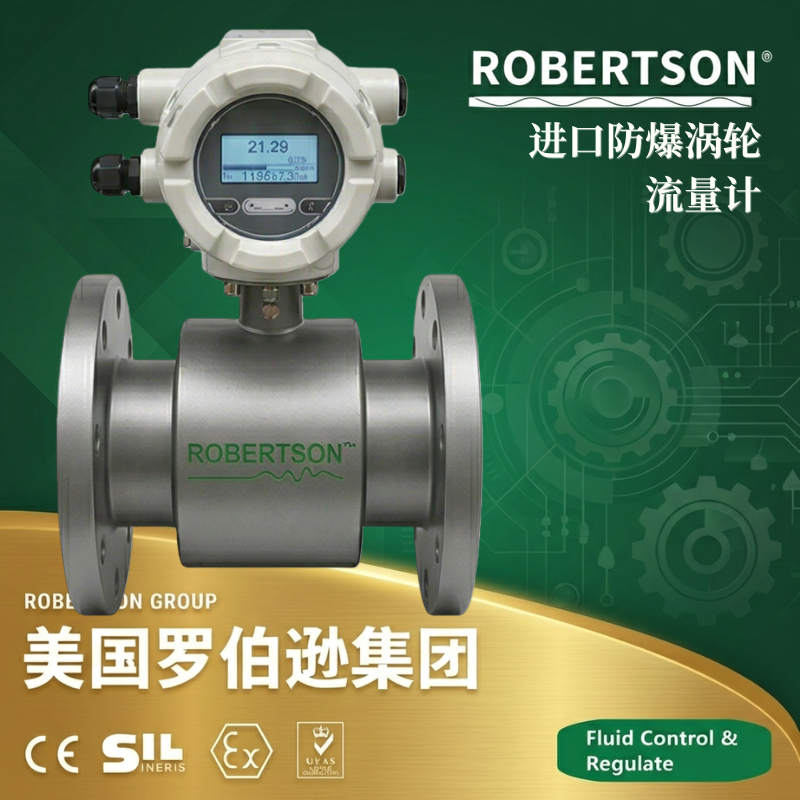

美国罗伯逊ROBERTSON®进口防爆涡轮流量计是一款为石油化工、天然气输配、煤矿井下等爆炸性气体环境设计的精密流量测量仪表。该产品属于速度式流量计大类，基于力矩平衡原理，将流体流动的动能转化为叶轮的旋转机械能，再通过电磁感应原理转换为电脉冲信号，经计算处理后输出与流量成正比的线性信号，实现管路介质的瞬时流量和累积流量测量。 本产品严格按照国家防爆标准GB3836系列设计制造，经国家防爆产品质量监督检验部门检验合格，防爆性能符合GB3836.2000《爆炸性气体环境用电气设备》标准要求。流量计可配备隔爆型（Ex d）和本质安全型（Ex ia）双重防爆结构，防爆等级覆盖ExdⅡBT4Gb、ExdⅡCT4Gb及ExiaⅡCT4Ga等多个等级，适用于含有ⅡA、ⅡB、ⅡC类爆炸性气体混合物的1区、2区危险场所。防护等级可达IP65及以上，满足户外及恶劣环境的安装要求。 流量计主要由表体壳体、导流器、叶轮组件、信号检测器（磁钢和线圈）及智能显示积算单元等部分组成。叶轮采用优质合金涡轮或铝合金材质精密制造，具有更高的稳流性能和耐腐蚀能力；轴承采用进口优质专用轴承，低摩擦、长寿命；计量室与接线腔完全隔离，保证了仪表在防爆环境下的本质安全。 产品公称通径覆盖DN4至DN400（插入式可达DN2000），流量范围覆盖0.01至6500m³/h，精度等级可达±0.2%R至±1.5%R，测量介质温度范围可覆盖-40℃至+350℃。广泛应用适用于石油、化工、冶金、电力、煤炭、食品加工、制药、环保等行业的流量计量与过程控制，特别适用于石油管道和天然气管道的流量监测、加油加气站贸易结算、工业燃气计量及危险化学品储运管控等易燃易爆环境下的高精度流量测量。可作为防爆流量传感器用于石油管道和天然气管道的流量监测。
1. 隔爆与本质安全双重防爆结构，安全等级高
产品提供隔爆型（Ex d）和本质安全型（Ex ia）两种防爆方案。隔爆型防爆等级可达ExdⅡBT4Gb、ExdⅡCT4Gb及ExdⅡCT6Gb，本质安全型防爆等级可达ExiaⅡCT4Ga。隔爆外壳能承受内部爆炸压力而不损坏，并有效阻止火焰蔓延，适用于含有ⅡA、ⅡB、ⅡC类T1～T6温度组别爆炸性气体混合物的0区（仅本安型）、1区、2区危险场所。本质安全型产品需配安全栅使用，可在0区最高危险等级区域安全运行。
2. 高精度测量，线性度好，重复性优异
流量计采用高精度涡轮式测量原理，精度等级可达±0.2%、±0.5%、±1.0%、±1.5%R等多种等级，满足不同工况的精度要求。具有非线性精度补偿功能的智能流量显示器，修正公式精度优于±0.02%。短期重复性可达0.05%～0.2%，在贸易结算中是优先选用的流量计。高精度、高重复性的特性保证了介质在批量控制和贸易计量中的准确性。
3. 量程范围宽，始动流量低
产品量程比可达1:10至1:30，中大口径可达1:20，在同一口径下可测量较宽的流量范围，适应性强。低始动流量设计，气体最低可测0.5m³/h，可满足小流量精确计量需求。
4. 温压补偿一体化，多种信号输出
产品可集温度、压力、流量传感器与智能流量积算仪于一体，可在线检测气体温度、压力，并按照气态方程自动进行流量补偿和压缩因子修正运算，直接显示标准状态下的体积流量和累计总量。仪表具有脉冲信号输出、4～20mA模拟信号输出、RS485（MODBUS-RTU协议）通讯输出，以及IC卡信号输出，可与IC卡预付费系统配套使用，便于贸易结算。
5. 低功耗设计，电池寿命长
采用先进的超低功耗单片微机技术，整机功耗低。内置3.6V高性能锂电池供电，单功能积算表电池使用寿命可达5年以上，温压补偿型也可连续使用2～4年。同时支持外供24VDC双供电模式，当外接电源故障时自动切换到内电池供电，确保数据不丢失。
6. 结构紧凑，压损小，维护方便
体积小、重量轻、安装便捷，压力损失小，可大大降低流体输送过程中的能耗。叶轮与轴承采用优质材料，耐腐蚀、耐磨损、使用寿命长。计量室与接线腔物理隔离，保证了仪表的安全性。表头可180°旋转，现场读取数据方便，维护简单。
7. 智能显示与数据保护功能
采用高性能微处理器完成数据采集、处理、显示和输出。宽屏LCD显示器可同时显示瞬时流量、累积总量、百分比流量、频率等参数，单位可切换（m³/h、L/min、Hz等）。采用EEPROM数据存储技术，具备历史数据存储与查询功能，仪表系数、累积流量值掉电十年不丢。
8. 多种连接方式与材质选配
产品提供螺纹连接、法兰连接、卡箍连接（卫生级）、夹装式等多种安装方式，适配不同管路系统。表体材质可选用铝合金、不锈钢304/316L，叶轮可选用合金涡轮或专用铝合金，以应对不同介质的腐蚀性和耐磨性要求。
9. 防护等级高，环境适应性强
仪表防护等级可达IP65，能有效防止粉尘进入和喷水侵入，适应户外及潮湿环境安装。宽环境温度适应范围-30℃～+60℃，-20℃～+50℃，-35℃～+60℃等多种规格，可适应严寒和高温区域常年不间断运行。
10. 强抗干扰能力
通过可靠电磁兼容设计，抗干扰性能良好，满足JJG1037-2008标准电磁兼容实验要求，可靠性高。同时具有较强的抗磁干扰和抗振动能力，即使在工业现场复杂电磁环境下也能稳定工作。
11. 符合国际及国内双标准体系
产品设计、制造与验收全面满足国标体系（GB/T 18940《封闭管道中气体流量的测量—涡轮流量计》、GB/T 8940《气体涡轮流量计》），防爆标准符合GB3836系列国家标准，同时可依据IEC 60079、ATEX等国际防爆标准设计制造，满足出口项目及引进设备的配套需求。
| 参数项目 | 技术参数范围 |
|---|---|
| 性能参数 | |
| 公称通径（DN） | 管道式：DN4～DN400（NPS ⅛″～16″）；插入式：DN100～DN2000 |
| 流量范围（液体） | 0.01～3000 m³/h（视通径而定） |
| 流量范围（气体） | 0.5～6500 m³/h（视通径而定） |
| 准确度等级 | ±0.2%R、±0.5%R、±1.0%R、±1.5%R（可选） |
| 重复性误差 | ≤±0.5% 测量值 |
| 量程比 | 1:10～1:30（中大口径可达1:20） |
| 介质温度（液体） | -20℃～+120℃（标准）；-40℃～+350℃（高温型，特殊定制） |
| 介质温度（气体） | -20℃～+80℃ |
| 环境温度 | -30℃～+60℃ |
| 公称压力 | 1.6 MPa、2.5 MPa、4.0 MPa、6.4 MPa、10 MPa、16 MPa、25 MPa |
| 压力损失（液体） | 最大压力损失≤0.15 MPa |
| 防护等级 | IP65（标准），可定制IP67/IP68 |
| 安装方式 | 水平安装（标准），垂直安装（介质流向自下而上） |
| 直管段要求 | 上游≥10DN，下游≥5DN |
| 最高流速 | 10 m/s |
| 防爆与安全参数 | |
| 防爆类型 | 隔爆型（Ex d）/ 本质安全型（Ex ia） |
| 防爆等级（隔爆型） | ExdⅡBT4Gb、ExdⅡCT4Gb、ExdⅡCT6Gb |
| 防爆等级（本安型） | ExiaⅡCT4Ga / ExiaⅡCT6Ga |
| 防爆标准 | GB3836.1-2000、GB3836.2-2000、GB3836.4-2000 |
| 适用危险区域 | 0区（仅本安型）、1区、2区 |
| 适用气体组别 | ⅡA、ⅡB、ⅡC类爆炸性气体 |
| 温度组别 | T1～T6（最高表面温度≤135℃） |
| 电气与输出参数 | |
| 供电电源（外供） | 24VDC ±15%，纹波≤±5% |
| 供电电源（内供） | 3.6V锂电池（可连续使用2～5年） |
| 输出信号 | 脉冲频率信号（2～3000Hz）；4-20mA电流信号（二线制/三线制）；RS485通讯（MODBUS-RTU协议） |
| 通讯协议 | Modbus RTU/TCP、HART（可选） |
| 显示方式 | 8位LCD显示累积流量、4位LCD显示瞬时流量、百分比流量、频率、流速 |
| 温压补偿型显示 | 标准瞬时流量、标准累计流量、当前压力、当前温度、电池电压 |
| 信号接口 | 内螺纹M20×1.5（标准） |
| 传输距离 | 传感器至显示仪表可达500m |
| 设计与制造标准 | |
| 设计标准（国标） | GB/T 18940、GB/T 8940 |
| 设计标准（国际） | ISO 9951、AGAA7、API |
| 防爆标准 | GB3836.1-2010、GB3836.2-2010、GB3836.4-2010 |
| 检验与试验标准 | JJG1037-2008、JJG1029-2007 |
| 法兰连接标准 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5 |
| 质量体系 | ISO 9001质量管理体系认证 |
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。在高温、高压或特殊介质工况下，所有接触介质的零件材料须经验证具备足够的耐温性和抗腐蚀性。如需特殊通径、更高压力等级或更详细的技术数据，可联系罗伯逊ROBERTSON®技术团队获取对应型号的产品规格书。
1. 产品系列与介质类型
防爆液体涡轮流量计：适用于柴油、汽油、煤油、甲醇、乙醇、溶剂油、水、软化水、纯水、液压油及低粘度润滑油等洁净低粘度液体的流量测量。精度高、响应快、耐压高，广泛应用于加油站、油库、化工车间等防爆区域。不适合泥浆、污水、高粘度、含颗粒的液体。
防爆气体涡轮流量计（LWQ系列） ：适用于天然气、煤制气、液化气、轻烃气、空气等单相气体的精密计量。集温度、压力、流量传感器于一体，可自动进行温压补偿，直接显示标准状态下的体积流量。适用于城市管线（网）燃气的计量、工业燃气的计量、燃气调压站的计量、能源管理等场合。
温压补偿型气体涡轮流量计：内置高精度温度传感器和压力传感器，实时检测介质温压，按照气态方程进行温压补偿和压缩因子修正，直接显示标准状态下的体积流量和累计总量。具有LCD液晶显示屏，可同时显示标况瞬时流量、工况瞬时流量、标况累积流量以及介质温度、压力等参数。
插入式防爆涡轮流量计：适用于大口径管道（DN200以上），可不断流取出、安装维护方便，价格较低，压力损失小。可解决大管道流量测量的难题，适合市政供水、污水处理、钢铁冶金等大口径低流速测量的场合。
2. 防爆等级配置
| 防爆等级 | 防爆类型 | 适用气体组别 | 最高表面温度 | 适用危险区域 |
|---|---|---|---|---|
| ExdⅡBT4Gb | 隔爆型 | ⅡA、ⅡB | ≤135℃ | 1区、2区 |
| ExdⅡBT6Gb | 隔爆型 | ⅡA、ⅡB | ≤85℃ | 1区、2区 |
| ExdⅡCT4Gb | 隔爆型 | ⅡA、ⅡB、ⅡC | ≤135℃ | 1区、2区 |
| ExdⅡCT6Gb | 隔爆型 | ⅡA、ⅡB、ⅡC | ≤85℃ | 1区、2区 |
| ExiaⅡCT4Ga | 本质安全型 | ⅡA、ⅡB、ⅡC | ≤135℃ | 0区、1区、2区 |
| ExiaⅡCT6Ga | 本质安全型 | ⅡA、ⅡB、ⅡC | ≤85℃ | 0区、1区、2区 |
ExdⅡBT4Gb（隔爆型） ：适用于ⅡA、ⅡB级爆炸性气体环境（典型气体为乙烯、丙烷），温度组别T1～T4组，适用于绝大多数石油化工、天然气处理站等常规防爆区域。
ExdⅡCT4Gb（高防爆等级） ：适用于ⅡA、ⅡB、ⅡC级所有爆炸性气体，包括氢气、乙炔等最危险气体（ⅡC级），适用于加氢装置、氢气充装站及精细化工高危反应装置。此类流量计适用于含有ⅡA、ⅡB、ⅡC类T1～T6温度组别爆炸性气体混合物的0（仅本安型）、1、2区危险场所。
ExiaⅡCT4Ga（本安型） ：本质安全型防爆，适用于0区最高危险等级区域。需配套安全栅使用，电路设计保证在正常工作和故障状态下均不会产生足以引起爆炸的火花或热效应。适用含有ⅡA、ⅡB、ⅡC类T1～T4温度组别爆炸性气体混合物的0（仅本安型）、1、2区危险场所。
3. 连接方式选配
法兰连接（标准） ：适用于DN15～DN400口径，法兰标准可选GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5，适用于中高压及需要定期拆装维护的管路系统。
螺纹连接：适用于DN4～DN50小口径，螺纹接口符合NPT或BSPT标准，安装简便快捷，适用小口径仪表管路和油品分发系统。
卡箍连接（卫生级） ：适用于食品、制药行业，连接方式卫生可靠，符合GMP规范，快装结构便于拆卸清洗。
夹装式/对夹式：适用于DN15～DN250，表体自身不带法兰，直接夹装于两片管道法兰之间，结构紧凑，安装费用低。
插入式：适用于DN200～DN2000大口径管道，无需切割管道，可在不停产情况下安装，适用于大口径水和气体的流量测量。
4. 信号输出与通讯配置
脉冲频率输出：传感器原始脉冲信号，低电平≤1V、高电平≥6V，可与流量积算仪配套使用，适用于远距离传输。
4～20mA模拟量输出：二线制或三线制电流信号，负载≤500Ω，直接接入PLC/DCS系统，适用于过程控制。可同时输出瞬时流量对应的模拟信号和开关量报警信号。
RS485通讯（MODBUS-RTU） ：三线制串行通讯，多台仪表可联网，实现远程数据采集和参数设定，可无缝接入SCADA系统。
HART协议：叠加于4-20mA信号上，支持手持通讯器进行远程参数调整和故障诊断。
控制信号输出：可输出高限/低限报警开关信号，实现流量超限报警或连锁控制。
5. 温压补偿配置
带温度补偿（T型） ：内置PT100铂电阻温度传感器，自动补偿温度变化对介质密度的影响，适用于温度波动较大的气体和蒸汽工况。
带压力补偿（P型） ：内置扩散硅压力传感器，自动补偿压力变化对介质密度的影响，适用于压力波动较大的气体工况。
带温压双补偿（PT型，一体化温压补偿） ：同时内置温度和压力传感器，按照气态方程自动进行流量补偿和压缩因子修正运算，直接显示标准状态（101.325kPa，293.15K）下的体积流量和累计总量。适用于天然气、压缩空气等气体介质的精确贸易计量。
6. 供电方式配置
24VDC外供电：标准配置，适用于4～20mA输出、脉冲输出、RS485通讯等，供电电压24VDC±15%，纹波≤±5%。
3.6V锂电池供电（电池型） ：现场显示型，内置3.6V高性能锂电池，电池电压可在2.0～3.0V下正常工作。单功能积算表可连续使用5年以上，温压补偿型可连续使用2年以上。
双供电模式：外供24VDC+内置3.6V锂电池双供电，当外接电源故障时自动切换至内电池供电，确保数据不丢失，适用于无人值守计量站点。
7. 叶轮与轴承材质
不锈钢304/316L叶轮：适用于腐蚀性液体和高温介质，耐腐蚀性能优异。
进口专用轴承：采用进口优质专用轴承，具有耐磨性好、摩擦阻力小、使用寿命长的特点。选择进口轴承显著提高了仪表的下限灵敏度，降低了始动流量。
8. 表体材质选配
铝合金壳体：标准配置，重量轻、便于安装，适用于常规气体和油品介质，成本经济。
不锈钢304壳体：适用于弱腐蚀性介质和食品医药洁净工况，耐腐蚀性能良好，壳体材质采用不锈钢(304、316、316L)。
不锈钢316L壳体：适用于含氯离子强腐蚀性介质、海水、化工强腐蚀环境，耐晶间腐蚀性能优异。
铸钢壳体：适用于高压高温工况，强度高。
9. 特种工况配置
耐高温型（HT） ：适用于介质温度超过120℃的工况，最高可达350℃，采用耐高温轴承、耐热密封件和高温型电子元件。适用于高温蒸汽、热油、高温有机热载体等介质的流量测量。
耐强腐蚀型：过流部件全采用哈氏合金（HC-276）或钛合金（TA2）材质，密封圈采用FFKM（全氟醚橡胶），适用于强酸、强碱、高腐蚀性介质的流量测量。
低温深冷型（LT） ：适用介质温度最低可达-196℃，适用于液化天然气（LNG）、液氧、液氮等深冷介质计量。需采用低温不锈钢材质和专用低温密封圈，确保在超低温下密封可靠。
低流速型：采用特殊小流量设计，液体流速下限可低至0.3m/s，适用于低流速精确测量场合。
防爆本安型（Ex ia） ：配安全栅使用，适用于0区最高危险等级区域，电路设计本质安全，不会产生足以引起爆炸的火花或热效应。
10. 附件与安装配件
配对法兰及紧固件：配套提供管道安装用配对法兰、螺栓、螺母及密封垫片，材质可选碳钢或不锈钢。
防爆电缆接头：标配防爆电缆引入装置，确保电缆接入的安全性，接口规格为M20×1.5内螺纹或1/2″NPT。
防爆格兰头：用于防爆接线盒的电缆引入，保持隔爆性能。
防爆接线盒：可用于传感器的远距离接线和信号分配，隔爆型接线盒符合防爆标准。
安全栅（本安型专用） ：本质安全型仪表需配套安全栅，实现电隔离和限能保护，确保回路本质安全。
11. 直管段与安装要求
为确保流量计测量精度，直管段安装应遵循以下要求：
远离振动源和强电磁干扰源
12. 智能监控与数据管理
电池电量监测：可实时显示电池剩余电量，提醒用户及时更换电池。
远程数据传输：可选配GPRS/4G无线远传模块，实现数据远程读取和集中管理。
GSM网络功能：可根据用户要求提供GSM网络功能，实现低成本、远距离无线数据传输。
13. 制造标准体系选择
国标体系（GB/JB） ：按GB/T 18940《封闭管道中气体流量的测量—涡轮流量计》、GB/T 8940《气体涡轮流量计》标准设计制造。防爆标准按GB3836.1-2010（通用要求）、GB3836.2-2010（隔爆型）及GB3836.4-2010（本质安全型）执行。法兰尺寸按GB/T 9113、JB/T 79、HG/T 20592，检定规程按JJG1037-2008、JJG1029-2007执行。适用于国内各类防爆工程的标准化配套需求。
美标/国际标准体系（API/ASME/IEC） ：可按ISO 9951、AGAA7、API标准设计制造。防爆标准可依据IEC 60079系列及ATEX 2014/34/EU标准。法兰尺寸按ASME B16.5，对焊端按ASME B16.25。适用于出口项目及与进口设备配套的需求。
客户定制标准：可按用户提供的技术规范书进行非标设计和制造，满足特定项目的差异化技术要求。
14. 适用行业与应用
| 应用领域 | 典型配置推荐 |
|---|---|
| 石油化工、炼油装置（催化、焦化、加氢） | ExdⅡCT4防爆液体涡轮流量计，316L不锈钢材质，4-20mA+HART输出，适用于汽油、柴油、液化气等高精度贸易计量 |
| 天然气长输管线（分输站、清管站、调压站） | ExdⅡBT4/ExdⅡCT6防爆气体涡轮流量计，温压补偿一体化，RS485（MODBUS）通讯，标况流量直接显示 |
| 加油加气站、油库收发油作业 | ExdⅡBT4防爆液体涡轮流量计，铝合金/不锈钢材质，脉冲/4-20mA输出，IC卡预付费接口 |
| 城市燃气管网、燃气调压站 | ExdⅡBT4防爆气体涡轮流量计（LWQ系列），温压补偿型，内置温度、压力传感器，适用于天然气、煤制气、液化气计量 |
| 化工装置、溶剂生产线 | ExiaⅡCT4本安型防爆流量计，316L不锈钢材质，低流速设计，适用于甲醇、乙醇、溶剂油、酸碱溶液的精确计量 |
| 液化气储存与输送（LPG储罐区） | ExdⅡCT4防爆流量计，不锈钢材质，耐高压设计，适用于液化石油气的贸易计量和过程控制 |
| 煤矿瓦斯抽放、矿井排水 | ExdⅠMb矿用隔爆型流量计，MA煤安认证，适用于甲烷等煤矿气体监测 |
| 工业锅炉燃气计量 | ExdⅡBT4防爆气体涡轮流量计，温压补偿型，适用于天然气、煤气等锅炉燃料气的精确计量 |
| 食品饮料、制药行业（防爆洁净车间） | 316L不锈钢卫生级防爆涡轮流量计，卡箍连接，FDA认证密封，ExdⅡBT4/ExiaⅡCT4防爆，符合GMP规范 |
| 液化天然气（LNG）接收站 | -196℃超低温防爆涡轮流量计，不锈钢316L材质，ExdⅡCT4防爆，深冷试验认证 |
| 氢气充装站、加氢装置 | ExdⅡCT6最高等级防爆，316L不锈钢材质，耐高压设计，适用于高压氢气计量 |
15. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
产品系列及介质类型（液体涡轮流量计/气体涡轮流量计/温压补偿型/插入式）
公称通径（DN / NPS）
公称压力（PN / Class）
额定流量范围（最小流量、常用流量、最大流量，m³/h）
适用介质名称及介质状态（柴油/汽油/天然气/甲醇/氢气/溶剂等）
工作温度（最高设计温度、最低设计温度）
工作压力（最高工作压力、正常操作压力）
防爆等级要求（ExdⅡBT4Gb / ExdⅡCT4Gb / ExdⅡCT6Gb / ExiaⅡCT4Ga / ExiaⅡCT6Ga及认证标准CNEX/ATEX/IECEx）
连接方式及法兰标准（法兰/螺纹/卡箍/夹装，GB/ASME/JB/HG/DIN等）
温压补偿要求（无/T型/P型/PT型）
输出信号类型（脉冲/4-20mA/RS485/IC卡/HART）
供电方式（24VDC/3.6V锂电池/双供电）
表体材质要求（铝合金/304/316L/铸钢）
叶轮材质要求（铝合金/合金涡轮/不锈钢）
精度等级要求（0.2级/0.5级/1.0级/1.5级）
防护等级要求（IP65/IP67/IP68）
特殊工况要求（耐高温型/耐强腐蚀型/高压型/超低温深冷型）
特殊标准及认证要求（GB/ISO/API/ATEX/IECEx等）
附件及特殊功能配置（防爆接线盒/安全栅/配对法兰/过滤器/防爆格兰头/GSM远传等）
以上配置可根据具体防爆区域工况要求及流量测量精度需求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
