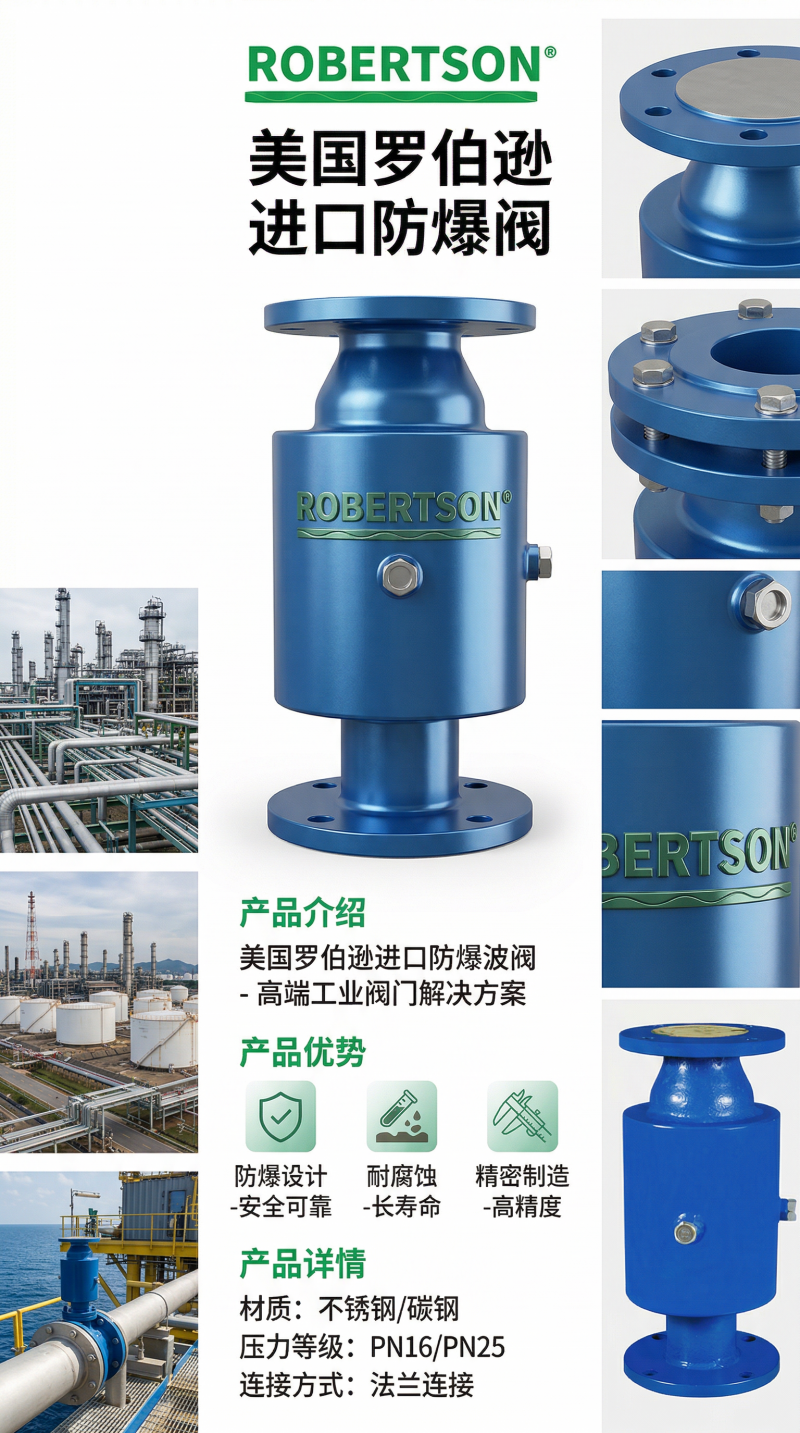

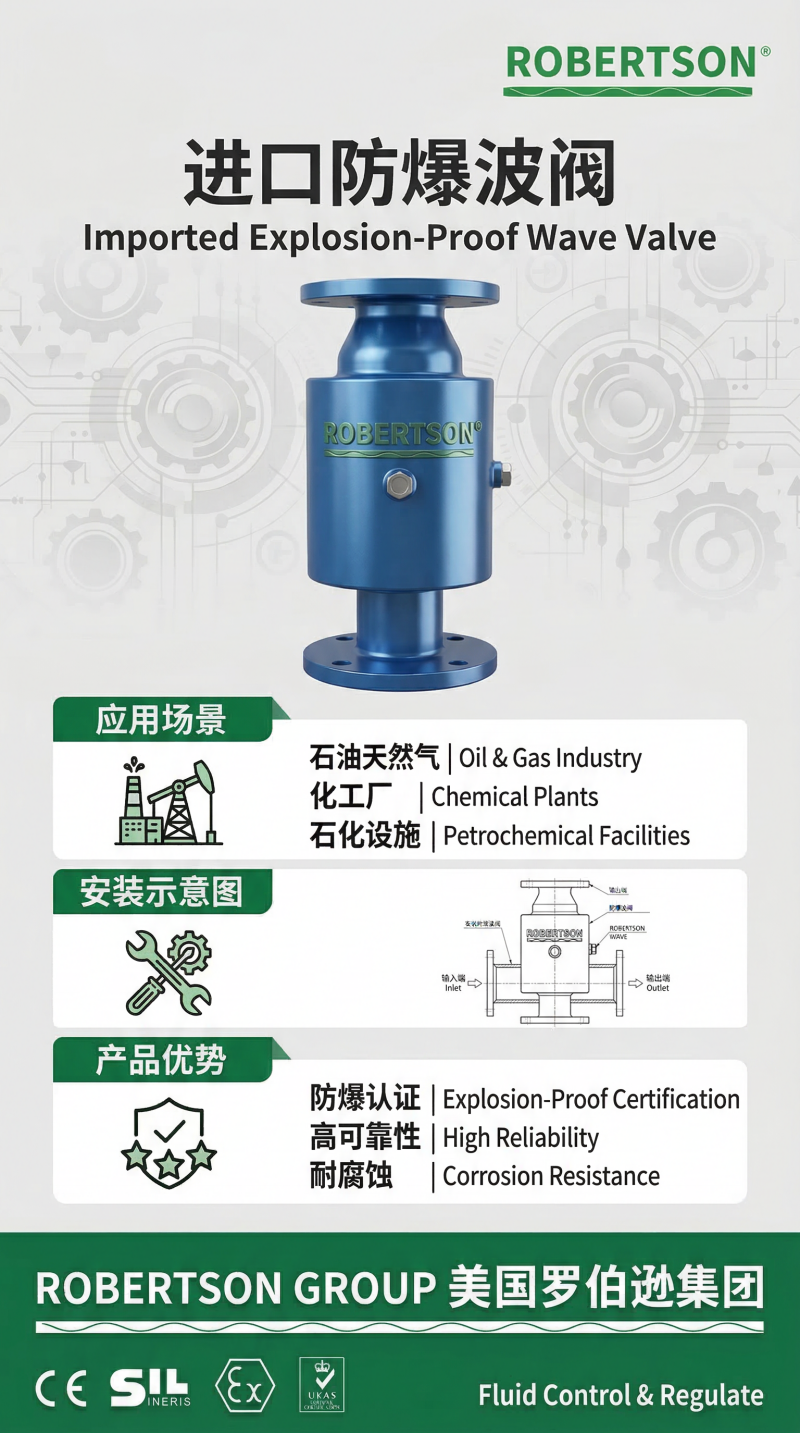

美国罗伯逊ROBERTSON®进口防爆波阀是一款专为消除水锤冲击波、保护管道及设备安全的防护型阀门。该产品属于水力控制阀大类，以“挡波”与“消波”相结合的方式，通过多组安全阀并联构成的复合防护系统，在正常工况下阀板常开保持介质流通，当遭受突发性压力冲击波时，阀板自动快速闭合并利用活塞腔室空气缓冲效应瞬间化解冲击力，从而有效防止破坏性冲击波沿管道传播，保护系统设施正常运转和安全防护。 该阀门核心防护单元由多组并联安全阀组成，在常规供水工况下，弹簧支撑的阀板处于开启位置，水流正常通过；当遭遇爆炸、水锤或突发性压力剧增时，冲击波导致阀板前后压差瞬间超过弹簧预设值，迫使阀板快速闭合切断冲击波传播路径；闭合过程中，活塞上腔室的压缩空气通过弹性形变吸收冲击能量，形成缓冲效应，避免刚性碰撞造成的设备损坏。冲击波消散后系统压力恢复正常，弹簧复位带动阀板重新开启，恢复管道正常流通状态。整个防护过程采用挡波与消波相结合的双重机制，多阀组协同工作使消波效率提升40%以上，可将冲击波的能量降至最低，防护效果显著。 产品严格按照建设部《人防工程战术技术要求》及《防空地下室设计规程》的技术要求进行研制。设计制造执行GB/T 17241.6、API 598等国内外权威标准，阀体材质覆盖碳钢、铸钢、不锈钢等，适用压力等级PN1.0～2.5MPa，公称通径覆盖DN15～DN600（常规DN50～DN200）。适用温度0～80℃，适用介质涵盖清水、污水等，最大消波效率可达90%。 该产品主要应用于人防工程、工矿企业、高层建筑、电站等各类给排水系统及人防工程管网头部，可有效阻挡水锤和消除破坏性水锤，是管道防护的核心设备。产品安全可靠，起爆后不必重新检定，可连续使用，使用寿命长。作为一种集“挡波”与“消波”双重功能于一体的安全型阀门，该产品已列入建设部人防地下室建设标准图集，在全国范围内广泛应用，是人民防空工程管道防护的专用设备。
1. 挡波与消波双重机制，防护效果卓越
产品采用挡波与消波相结合的双重防护方式，通过多组并联安全阀协同工作形成核心防护单元。正常工况下阀板常开保持管道畅通；冲击波传入时，依靠挡波机构迅速闭合阻断冲击波，同时通过消波机构化解破坏性能量。多阀组协同工作突破传统单一安全阀的性能局限，消除效率提升40%以上。挡波与消波相结合的复合防护方式可将冲击波能量降至最低，最大消波效率可达90%以上，确保管道设备及人员安全。
2. 自动响应，无需外部动力
阀门采用纯机械自动响应设计，完全依靠水锤冲击波本身的能量自行工作，无需外部电源或气源。当冲击波造成阀板前后压差超过弹簧预设值时，阀门自动快速闭合切断冲击波；冲击波消散后系统压力恢复正常，弹簧复位带动阀板自动重新开启。这种自力式工作原理特别适用于无电源、气源的偏远或防爆场所及战时紧急工况，反应灵敏，响应迅速。
3. 活塞腔室空气缓冲，平稳化解冲击力
阀门内置活塞式缓冲机构，利用活塞上腔室中空气的胀缩特性，使突发的冲击波得到有效缓冲而缓解了力度，最大程度地避免因巨大的水锤冲力造成的设备损坏。该缓冲结构通过弹性形变逐步吸收冲击能量，避免了阀板与阀座的刚性碰撞，既保护了管道设备，也延长了阀门自身的使用寿命。核心消波室能够有效储存并逐步泄放冲击能量。
4. 弹簧助关与复位，动作可靠
产品配置高弹性不锈钢缓冲弹簧，在冲击波传入时弹簧被压缩促使阀板迅速到达关闭位置，实现快速挡波；冲击波过后，弹簧复位带动阀板重新开启，管道恢复到正常工作状态。整个启闭过程自动化、无需人工干预。弹簧材质选用优质不锈钢，耐腐蚀、弹性持久，确保阀门长期可靠运行。
5. 可连续使用，免检定免维护
本产品安全可靠，起爆（动作）后不必重新检定，可连续使用，无需定期校准或更换关键部件。结构简单可靠，选材精良，使用寿命长。这一特性大幅降低了用户的维护成本和系统停机时间，尤其适用于无人值守泵站和重要工程管道。
6. 压力可调，适应不同工况要求
通过对主阀及消波阀弹簧的调整，可满足不同工况的压力要求。容气腔压力可设定为占管道压力的50～70%，灵活适应不同系统的工作压力波动范围。产品提供多种公称压力等级（1.0MPa、1.6MPa、2.5MPa），用户可根据系统压力等级和防护要求灵活选型配置。
7. 多种阀体材质，适应不同介质环境
阀体材质分级配置，可根据介质腐蚀性等级和使用环境选择：碳钢（经济型，适用于清水、污水等常规工况）、铸钢（适用于中高压及对力学性能有较高要求的工况）、不锈钢304/316L（耐腐蚀性能优异，适用于腐蚀性介质及食品、医药等洁净工况）。阀体内件及弹簧全部采用不锈钢材质，确保长期运行的耐腐蚀性和可靠性。
8. 法兰连接，安装维护便捷
阀体两端采用标准法兰连接形式，可通过螺栓与管道法兰快速连接，拆装方便、密封可靠，便于在线拆装维护，无需破坏管路即可检修阀门，大幅降低维护停运时间。法兰标准全面适用GB/T 17241.6、GB/T 9113、ASME B16.5、DIN等多种标准，满足国内外各类工程管路的接口要求。
9. 泄漏等级严格，密封性能可靠
产品符合API 598 Class IV泄漏等级标准，密封性能可靠。密封件根据工况选用丁腈橡胶（NBR）、三元乙丙橡胶（EPDM）或聚四氟乙烯（PTFE）等材料，在0～80℃工作温度范围内保持良好密封性。
10. 符合国际及国内双标准体系
产品设计、制造与验收全面满足国标体系（GB/T 17241.6、GB/T 9113、GB/T 13927）和美标体系（API 598）等国内外权威标准的要求。同时严格遵循建设部《人防工程战术技术要求》及《防空地下室设计规程》的技术规范，是人防工程管道防护专用设备，已列入建设部人防地下室建设标准图集。适用于国内各类人防工程、市政工程的标准化配套需求，也可满足出口项目的技术要求。
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。FA49H-10代表公称压力1.0MPa规格，FA49H-16代表1.6MPa规格，FA49H-25代表2.5MPa规格。
1. 产品系列与结构类型
FA49H系列防爆波阀（法兰式） ：标准配置，采用法兰连接形式，公称通径DN50～DN200，适用于中高压及需要定期拆装维护的管路系统。
FA49H-Q系列防爆波阀：在FA49H基础上进行优化升级，提高了消波效率和抗冲击性能，响应速度更快，适用于对防护性能要求更高的工程。
A9H-Q系列防爆波阀：另一型号系列，采用弹簧支撑阀板结构，具有消波效率高、使用寿命长的特点。
A19H型内螺纹防爆波阀：小口径配置，采用内螺纹（NPT/BSPT）连接，适用于DN15～DN50的小口径管路及仪表系统，安装简便快捷。
GYFA49H型防爆波阀：内部采用多组安全装置（消波安全阀），冲击到来时瞬间开启进行“消波”，主阀瓣后退关闭管道完成“挡波”工作，适用于对响应速度要求极高的场合。
2. 阀体材质分级配置
3. 密封与内件材质配置
4. 连接方式
法兰连接（标准） ：阀体两端带法兰，通过螺栓与管道法兰连接。法兰密封面形式为RF凸面。法兰标准适用GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN EN 1092-1等多种标准，可按DN/PN或NPS/Class定制。
内螺纹连接（NPT/BSPT/G） ：适用于DN15～DN50的小口径管路，安装快捷，无需焊接，广泛应用于小口径管道和仪表系统。
5. 外形尺寸参考（FA49H型，法兰连接）
| DN | L (mm) | D (mm) |
|---|---|---|
| 50 | 390 | 160 |
| 65 | 440 | 160 |
| 80 | 440 | 160 |
| 100 | 500 | 220 |
| 125 | 520 | 270 |
| 150 | 535 | 270 |
| 200 | 600 | 375 |
注：以上外形尺寸为常规产品参考值，具体外形尺寸以实际产品型号为准。DN50～DN200为常规口径范围，更大口径可按需定制。
6. 调压范围与压力等级配置
产品提供多档压力等级供选型配置：
| 型号 | 公称压力 PN（MPa） | 工作压力（MPa） | 壳体试验压力（MPa） | 适用介质 | 工作温度 |
|---|---|---|---|---|---|
| FA49H-10 | 1.0 | 0.2 | 1.5 | 清水 | 0～80℃ |
| FA49H-16 | 1.6 | 0.25～0.5 | 2.4 | 清水、污水 | 0～80℃ |
用户可根据系统工作压力范围，通过调整主阀及消波阀弹簧设定值，满足不同工况的防护要求。容气腔压力可设定为占管道压力的50～70%，根据系统波动灵活调整。
7. 防护等级
标准防护等级：阀门本体为全金属或金属+密封件复合结构，适应常规室内及管道安装环境。
户外防护：对于户外或潮湿环境安装的防爆波阀，阀体外部可选用耐腐蚀涂层材质或加装防护罩，增强抗环境腐蚀能力。
8. 特种工况配置
防爆型：适用于存在爆炸性气体环境的场所，所有电气部件（如电动执行器、限位开关等）均经过严格的隔爆处理，隔爆外壳、密封填料函等结构能够有效阻止火花或高温气体向外部环境的传播，确保在爆炸性气体环境中的安全运行（如需电动选配）。
耐腐蚀型：过流部件采用不锈钢316L材质，密封圈采用氟橡胶（FKM）或聚四氟乙烯（PTFE），适用于输送腐蚀性介质的工况。
高温型：标准型适用温度0～80℃，特殊定制可扩展至+150℃。需采用耐高温密封组件和高温润滑脂，适用于输送高温工艺水的工况。
大通径型：对于大口径管道（DN200以上）的防护需求，可定制超大通径防爆波阀，最大通径可达DN1000，采用加强型结构设计和更大尺寸的缓冲弹簧。
9. 安装与使用注意事项
防爆波阀的安装与维护应遵循以下要点：
阀门前端应预留足够的直管段，不宜直接连接弯头或三通，以保证冲击波传入时检测的准确性。
弹簧及密封圈属于易损件，建议每两年检修一次，发现老化或锈蚀应及时更换。
10. 配套附件
法兰螺栓及密封垫片：配套提供安装所需的法兰连接螺栓、螺母及密封垫片，垫片材质可选石墨复合垫片、金属缠绕垫片、PTFE垫片等。
防雨罩（户外型） ：对安装于户外的阀门，可选配304不锈钢防雨罩，保护阀体及调节机构免受雨雪侵蚀，延长使用寿命。
支撑托架：通径较大的产品（DN200以上）可选配底部支撑托架，增强安装稳定性，防止因振动或冲击造成管道过度受力。
11. 适用行业与应用
12. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
阀门型号（FA49H/A9H-Q/A19H/GYFA49H等）
公称通径（DN / NPS）
公称压力（PN / Class / 磅级）
适用介质名称及介质状态（清水/污水/油品/腐蚀性介质等）
介质温度（最高工作温度、最低工作温度）
系统最大工作压力（MPa）
阀体材质及阀内件材质要求（碳钢/铸钢/铸铁/不锈钢304/316L等）
密封材质要求（NBR/EPDM/PTFE等）
连接方式及法兰标准（法兰/螺纹，GB/ASME/DIN等）
安装条件（室内/室外，是否需要防雨罩）
特殊工况要求（高温型、防爆型、耐腐蚀型等）
附件及特殊功能配置（防雨罩/支撑托架/备用密封件等）
以上配置可根据具体人防工程、给排水及防护工况要求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
