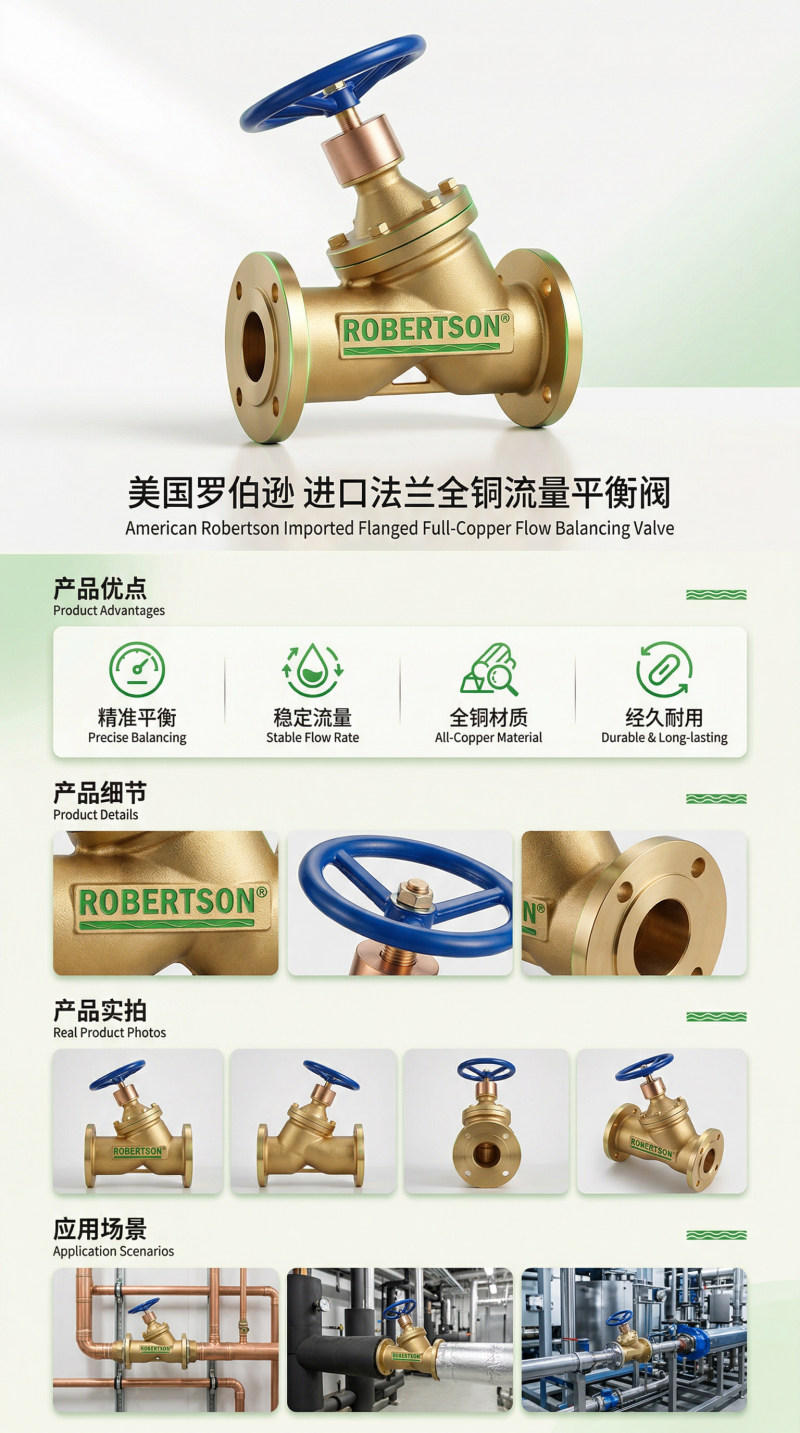

美国罗伯逊ROBERTSON®进口法兰全铜流量平衡阀是一款专为暖通空调（HVAC）系统、集中供热管网及闭式循环水系统设计的精密流量调节阀门。该产品属于静态水力平衡阀大类，通过精确调节阀芯开度，改变阀门的流通能力（Kv值），实现对系统各支路流量的定量分配与水力平衡控制，从根本上解决供热（空调）系统中普遍存在的冷热不均和水力失调问题。 阀门采用全铜材质铸造，具有优异的耐腐蚀性能和导温性能，特别适用于热水、冷却水及乙二醇溶液等非腐蚀性流体介质。阀体结构为直流型，介质流道顺畅，流阻系数小。阀芯采用等百分比流量特性设计，在全行程范围内具有优异的调节精度，能够在系统总流量变化时保持各支路的流量分配比例不变。 产品符合国内外多项权威标准，法兰连接尺寸符合GB/T 17241.6、GB/T 9113及ASME B16.5等标准，检验与试验按GB/T 13927及API 598标准执行。适用于工业和民用建筑的供暖、空调冷热水系统，可安装于管网主干管、分支干管、室内供水干管、分支立管及多台锅炉并联系统等场合，作为流量分配与水力平衡控制的核心设备，实现能量的合理利用与节能降耗。
1. 全铜材质铸造，耐腐蚀性能优异
阀体、阀盖及主要过流部件采用优质黄铜或青铜精密铸造，全铜结构具有良好的耐腐蚀性能，可有效抵抗水质中的腐蚀性成分，特别适用于闭式循环水系统及热水供暖系统。铜材质具有优异的导热性能，可确保阀门在高温工况下的尺寸稳定性。铜合金制造的内部元件抗锈蚀性能强，使用寿命长。
2. 等百分比流量特性，调节精度高
阀门采用直流型阀体结构，理论流量特性曲线为等百分比特性曲线。在小开度时流量变化小、调节平缓，大开度时流量变化大、反应灵敏，能够很好地适应供热及空调系统负荷变化较大的特点。每个整圈都有固定的流量系数，调试中只要测量出阀门两端压差，就可以方便地计算出流经阀门的流量。调节精度可达±5%～±10%，有效改善管网系统中液体流动状态，达到管网液体平衡和节约能源的目的。
3. 数字锁定与开度指示，调试便捷精准
阀门设有精密刻度的数字显示装置，可精确到1/10圈的开启圈数显示，操作人员可根据刻度指示准确掌握阀门开度状态，直观调节到任意位置。同时配置开度锁定装置，调节至目标开度后可锁紧固定，防止因振动或误操作造成的开度漂移，确保水力工况的长期稳定。没有专用钥匙无法开启，具有可靠的防误操作功能。
4. 测压小阀，流量可测可调
阀门两侧设置测压小阀（压力测试口），可与专用智能仪表进行软管连接。调试过程中只需测量出阀门两端压差，结合阀门的流量特性曲线和蝶板开度，即可方便地计算出流经阀门的实际流量，无需在管路上额外安装流量计，大幅简化了系统调试流程。测压嘴和注排水球阀可互换，安装灵活。
5. 直流型阀体结构，流阻系数小
采用直流型阀体结构设计，介质流道呈流线型，流阻系数小、流体阻力小，可有效降低管路系统泵送能耗。与普通截止阀相比，本产品的流阻系数降低约30%～50%，显著提高管道输送效率。
6. 聚四氟乙烯密封，密封性能可靠
阀门密封面采用聚四氟乙烯（PTFE）材料，具有良好的自润滑性和化学稳定性，密封性能可靠，操作轻便灵活。PTFE材料耐温范围广（-30℃～+150℃），使用寿命长，免维护。
7. 安装灵活，适用性强
阀门既可安装在供水管上，也可以安装在回水管上。安装了平衡阀的供（回）水管不必再设截止阀，可简化管路配置，降低系统成本。阀门可在任何位置安装，不受安装方向限制。
8. 双位调节功能，适用范围广泛
该阀可替代管网系统中常用的截止阀、节流孔板，是管网系统实现流量平衡最理想的阀门产品。适用于集中量调节、集中质调节及分阶段改变流量的量调节系统，当系统流量发生变化时，安装了该平衡阀的各支路、各用户的流量会按比例增大或减小，保持初调节时的流量分配方案。本阀可安装于管网系统的主干、分支干、室内供水干管、分支立管及多台锅炉等场合，实现系统流量的精确分配，改善管网系统中液体流动状态，达到管网液体平衡和节约能源的目的。
9. 手动驱动，操作省力
采用手动驱动方式，通过手轮转动驱动阀杆升降带动阀芯运动，操作简单可靠。启闭装置设计合理，操作力矩小，手轮造型符合人体工程学，操作省力舒适。
10. 符合国际及国内双标准体系
产品设计、制造与验收全面满足国标体系（GB/T 12235、GB/T 12224、GB/T 13927）、美标体系（API 6D、ASME B16.34、API 598、MSS-SP-25）及欧标体系（DIN EN 1092-2）等国内外权威标准的要求。法兰标准适用GB/T 17241.6、GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN EN 1092-2等多种标准，可适配国内外各类工程管路的接口要求，广泛应用于国内及出口项目的标准化配套需求。

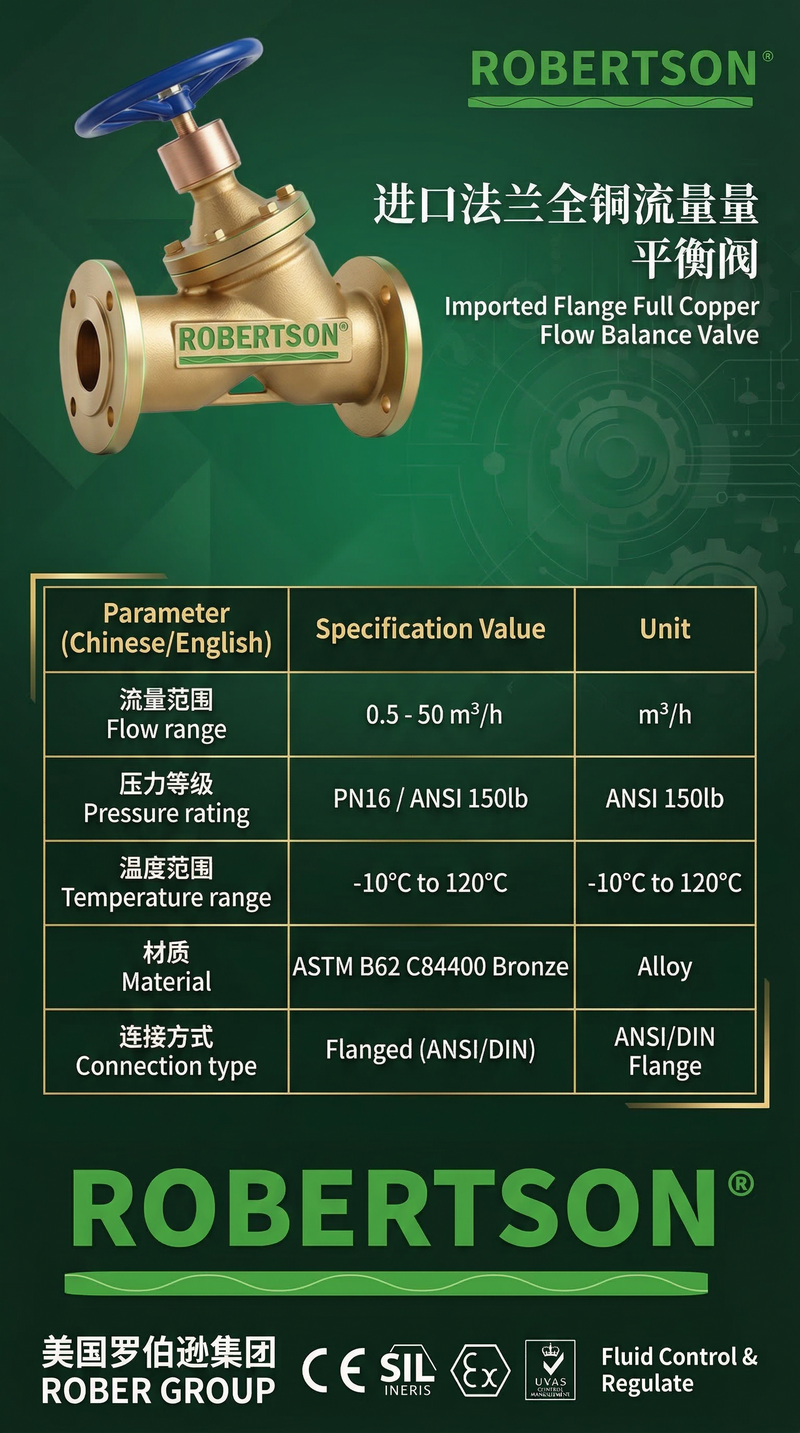

| 参数项目 | 技术参数范围 |
|---|---|
| 阀体部分 | |
| 产品型号 | SP45F、SP15F（内螺纹）、ZLF |
| 公称通径（DN） | DN15～DN600（NPS ½″～24″） |
| 公称压力（PN） | 1.0 MPa～2.5 MPa（PN10～PN25） |
| 压力等级（Class） | Class150～Class300 |
| 结构形式 | 直流型 / 直通型 |
| 连接方式 | 法兰连接（RF凸面，符合GB/T 17241.6、GB/T 9113、ASME B16.5）、内螺纹连接（NPT/BSPT） |
| 适用温度 | 0℃～+150℃（最高可达+200℃） |
| 适用介质 | 水、热水、冷却水、乙二醇溶液、油类等非腐蚀性液体 |
| 流量特性 | 等百分比流量特性 |
| 流量误差 | ≤±5%～±10% |
| 工作压差范围 | 20～200 kPa（静态平衡阀） |
| 阀体材质 | 黄铜、青铜、铸铜 |
| 阀芯材质 | 铜合金、不锈钢 |
| 阀杆材质 | 不锈钢（2Cr13、304） |
| 密封材质 | 聚四氟乙烯（PTFE）/ 膨胀石墨 / 硅胶 |
| 阀体密封垫片 | 不锈钢夹柔性石墨缠绕垫片（法兰）/ O型圈（螺纹） |
| 开启度显示 | 精密刻度数字显示，精确到1/10圈 |
| 锁定装置 | 国家专利型启闭锁定装置，带专用钥匙 |
| 测压小阀 | 标配（两侧设置1/4″压力测试口） |
| 测试仪表接口 | 与专用智能仪表软管连接 |
| 设计与制造标准 | |
| 设计制造标准 | GB/T 12235、GB/T 12224、GB/T 13927、API 6D、ASME B16.34、EN 1092 |
| 法兰连接标准 | GB/T 17241.6、GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN EN 1092-2 |
| 结构长度标准 | GB/T 12221、ASME B16.10 |
| 检验与试验标准 | GB/T 13927、API 598、JB/T 9092 |
| 压力-温度等级标准 | GB/T 12224、ASME B16.34 |
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。如需特殊通径、更高压力等级或更详细的技术数据，可联系罗伯逊ROBERTSON®技术团队获取对应型号的产品规格书。
1. 阀门平衡类型选择

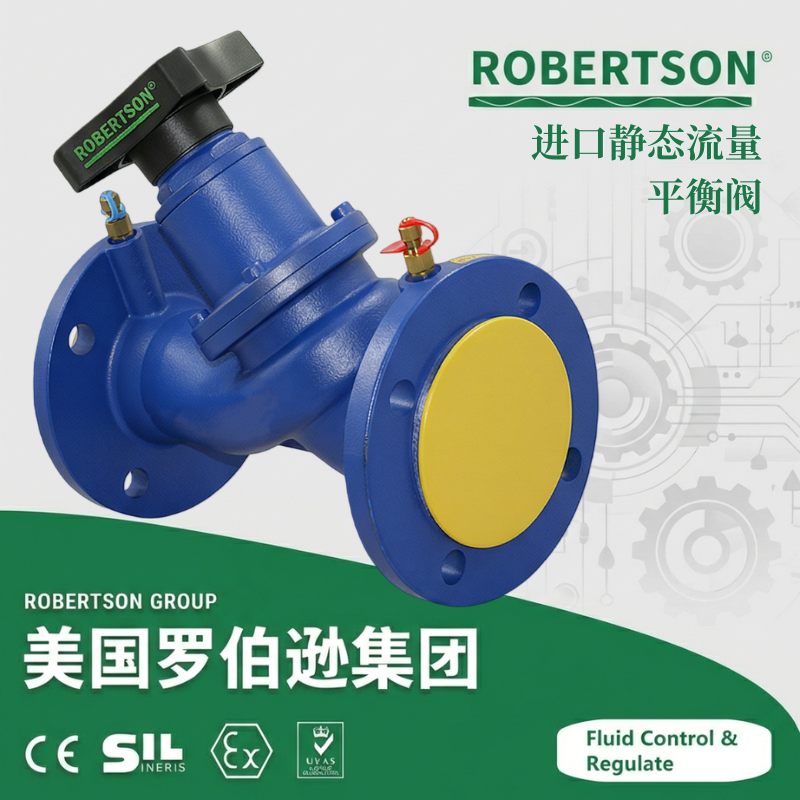

静态数字锁定平衡阀（SP45F系列） ：手动调节型阀门，通过改变阀芯与阀座的间隙（开度），调整阀门的Kv（阀门流通能力）来改变流经阀门的流动阻力以达到调节流量的目的。阀门开度自安装调试以后不再改变。适用于水力工况相对稳定、不需要频繁调节的系统。通过专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内。适用于集中供热管网和空调水系统的初调节工况。
自力式平衡阀（ZLF系列） ：动态平衡型阀门，利用介质本身的压力变化来进行自我调控，从而保持流经该被控系统的流量不变。具有流量指示，可在线调节，运行前一次性调节即可使系统流量自动恒定在要求的设定值。适用于供热及空调系统等非腐蚀性介质。该阀门流量调节准确，操作简单，运行平稳，性能可靠，使用寿命长。
2. 阀体材质
黄铜（全铜） ：标准配置，适用于水、热水、冷却水等非腐蚀性介质，经济实用，耐腐蚀性能良好，应用广泛。
青铜：耐腐蚀性能更优，机械强度更高，适用于有一定腐蚀性的水质工况。
铸铁/球墨铸铁（大口径） ：适用于DN65及以上大口径管道连接，阀盖、阀芯等内部件仍采用铜合金制造，确保过流部件的耐腐蚀性能。
铸钢/碳钢：适用于高温高压及对力学性能有较高要求的工况。
3. 密封面材质
聚四氟乙烯（PTFE） ：标准配置，适用温度-30℃～+150℃，摩擦系数极小、化学惰性极强，耐几乎所有的化学品（非腐蚀性介质），可实现零泄漏密封。
膨胀石墨：适用温度-196℃～+450℃，耐高温、耐腐蚀、自润滑性好，适用于高温蒸汽及导热油工况。
硅胶：适用温度-30℃～+200℃，弹性好、耐老化，适用于密封要求高的洁净介质。
聚氨酯：耐磨性能优异，适用于含有微量固体颗粒的介质工况。
4. 执行器与电动化配置（可选）
对于需要实现远程控制、自动调节和楼宇自控系统集成的工况，静态平衡阀可选配电动执行器升级为电动调节型平衡阀。
电动开关型执行器：接收AC220V开关量信号，驱动阀门全开或全关，适用于仅需通断控制的简单工况。
智能调节型执行器：一体化结构设计，直接接受4-20mA DC或0-10V DC标准模拟量信号，实现阀门开度的连续无级比例调节，并输出4-20mA阀位反馈信号构成闭环控制。适用于需要精确控制流量的空调末端设备及工业过程控制系统。
浮点型（三线制）执行器：接收0-10V或4-20mA控制信号，可实现开度的比例调节控制，信号断电阀门自动复位或保持（可选）。
防爆型电动执行器：防爆等级Exd Ⅱ BT4 / Exd Ⅱ CT4，适用于石油化工等防爆区域。
数字通讯型执行器：支持Modbus RTU、BACnet MSTP/IP、Profibus DP等楼宇自控常用通讯协议，可无缝接入楼宇自控系统（BAS）或工业DCS系统，实现远程集中监控与参数设定。
执行器电源电压：AC24V 50Hz/60Hz（低压安全电压，楼宇自控系统标准配置，推荐首选）；DC24V（直流低压）；AC220V 50Hz（单相，工业及民用常规供电场合常用）。
5. 连接方式
法兰连接（标准） ：阀体两端带法兰，通过螺栓与管道法兰连接，拆装方便，密封可靠。法兰密封面形式为RF凸面。法兰标准适用GB/T 17241.6、GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN EN 1092-2等多种标准。
内螺纹连接：适用于DN15～DN50的小口径管路，螺纹接口符合NPT、BSPT、G标准，安装简便快捷。
对夹式连接：适用于DN65及以上大口径，结构紧凑，安装便捷。
6. 压力等级
PN16（1.6MPa） ：标准配置，适用于绝大多数供热及空调水系统。
PN25（2.5MPa） ：可选，适用于高压系统或需要更高压力等级的特殊工况。
Class150/Class300 ：可按美标体系定制。
7. 防护等级（电动执行器部分）
标准防护等级：IP54，适用于室内机房及常规工业环境。
高防护等级：IP67（可定制），防尘防水，可短期浸水，适用于潮湿环境、管沟及户外安装。
IP68潜水型（特殊定制）：整机通过密封性试验验证，可在水下长期运行。
8. 测压仪表与调试设备
测压小阀：标配1/4″压力测试口（两侧设置），可与专用智能仪表软管连接。
智能流量测试仪：可选配专用智能仪表，用于现场调试过程中测量阀门两端压差，直接换算得出流量值，简化调试流程。
测压嘴互换：测压嘴和注排水球阀可互换，安装灵活，便于现场操作。
9. 特殊功能配置
开度指示刻度盘：阀体上设开启度指示刻度盘，精度达1/10圈，操作人员可根据刻度指示准确掌握阀门开度。
数字锁定装置：国家专利型启闭锁定装置，调节至目标开度后可锁紧固定，带专用钥匙，防止未授权的误操作。
开度指示与锁定一体化设计：调节开度后可直接锁定，操作简便，无需额外工具。
测温接口预留：可在阀体合适位置预留温度传感器安装接口，便于后期加装温度监测。
保温夹套：阀体外部增设金属夹套，可通入热媒介质进行伴热保温，适用于高温介质管路。
放气阀：阀体最高点设置放气阀，便于启动前排空腔内气体，避免气蚀。
10. 制造标准体系选择
国标体系（GB/JB） ：按GB/T 12235、GB/T 12224、GB/T 13927标准设计制造。结构长度按GB/T 12221，法兰尺寸按GB/T 9113、JB/T 79、HG/T 20592，压力试验按GB/T 13927。适用于国内各类供热工程、市政供热的标准化配套需求。
美标体系（API/ASME/ANSI） ：按API 6D、ASME B16.34标准设计制造。结构长度按ASME B16.10，法兰端尺寸按ASME B16.5，压力试验按API 598，标记按MSS-SP-25。适用于出口项目、引进技术机组及与进口设备配套的需求。
欧标体系（DIN/EN） ：法兰连接尺寸按DIN EN 1092-2，结构长度按DIN 3202，适用于欧盟标准工程项目。
客户定制标准：可按用户提供的技术规范书进行非标设计和制造，满足特定项目的差异化技术要求。
11. 适用行业与应用
| 应用领域 | 典型配置推荐 |
|---|---|
| 集中供热管网（换热站、楼栋入口） | SP45F法兰静态平衡阀，DN50-DN300，全铜材质，一次性调试后锁定 |
| 中央空调冷冻水/冷却水系统 | 静态平衡阀/电动调节型平衡阀，4-20mA信号控制，实现末端设备精确流量管理 |
| 锅炉并联系统（多台锅炉流量平衡） | 大口径法兰平衡阀（DN100-DN300），全铜/球墨铸铁材质，精确分配各锅炉流量 |
| 高层建筑生活热水循环系统 | SP15F内螺纹静态平衡阀（DN15-DN50），全铜材质，等百分比流量特性 |
| 区域供热管网分支节点 | 法兰静态平衡阀（DN65-DN200），解决分支管路水力失调 |
| 空调末端设备（风机盘管、空调箱） | SP15F内螺纹平衡阀（DN15-DN32），全铜材质，配套智能调试仪表 |
| 工业冷却水循环系统 | 大口径法兰平衡阀（DN80-DN300），全铜/球墨铸铁材质 |
| 纯水及医药工艺用水系统 | 316L不锈钢阀体+PTFE密封，GMP规范要求 |
| 集中供热管网节能改造项目 | 一体式替换笨重旧设备，在线安装，大幅节省安装空间和维护人工 |
12. 安装与调试注意事项
产品安装使用须注意以下要点：
阀门既可安装在供水管上，也可以安装在回水管上。一般要安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上。
安装了平衡阀的供（回）水管不必再设截止阀。
安装时须注意阀体上的流向箭头与介质流向一致。
法兰连接时，须确保管道法兰与阀门法兰对中良好，使用合适的垫片和紧固件，螺栓应对称均匀拧紧。
系统首次调试时，应通过专用智能仪表对阀门进行一次性调试，准确设定各支路的设计流量，调试完成后将阀门锁定。
调试合格的系统如处于部分负荷运行状态，在总流量减少时由静态平衡阀所调节的各分支管道会自动同比减少流量，但各分支管道所设定的流量比值不变。
定期检查阀门运行状态，确保锁定装置牢固，测压小阀畅通无阻塞。
13. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
阀门类型（静态数字锁定平衡阀/自力式平衡阀/电动调节型）
阀门型号（SP45F/SP15F/ZLF等）
公称通径（DN / NPS）
公称压力（PN / Class）
工作压差范围（最低工作压差～最高工作压差，kPa）
设计流量（m³/h）
适用介质类型及介质温度范围
阀体材质及密封材质要求（全铜/青铜/铸铁+铜内件等）
连接方式及法兰标准（GB/JB/HG/ASME/DIN等）
是否需要电动执行器（如需，须明确电源电压及控制方式：AC24V/DC24V/AC220V；开关型/调节型；4-20mA/浮点/开关量）
防爆区域要求（如需防爆，须明确防爆等级Exd Ⅱ BT4/Exd Ⅱ CT4）
防护等级要求（IP54/IP67/IP68）
特殊标准及认证要求（GB/JB/API/ASME/EN/DIN等）
以上配置可根据具体工况要求及系统自动化控制需求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
