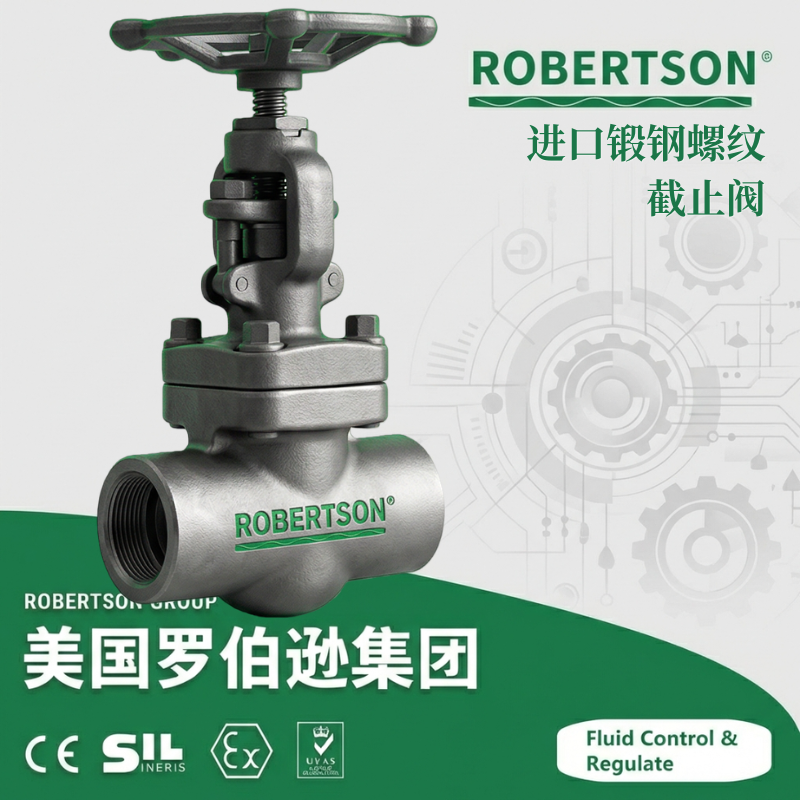

美国罗伯逊ROBERTSON®进口锻钢螺纹截止阀是一款采用优质锻钢材料制造、内螺纹连接（NPT）的高性能强制密封式截止阀。该产品属于锻钢阀门大类，阀体和阀盖采用优质模锻件精密加工成形，材料经加热锻造后晶粒细化、组织致密、流线分布合理，力学性能和抗疲劳性能显著优于铸钢材料，整体锻造工艺完全消除了铸造缺陷，特别适用于高压高应力交变工况。 启闭件（阀瓣）沿垂直于阀座密封面的方向作直线升降运动，具有启闭行程短、密封可靠、操作效率高等突出优点。由于阀座通口的变化与阀瓣的行程成正比例关系，这种阀门不仅可作为介质的切断装置，也可作为粗略流量调节使用。螺纹连接端采用NPT锥管螺纹，接口尺寸严格符合ANSI/ASME B1.20.1（NPT）标准，具有自密封性能好、安装快捷、无需法兰垫片和焊接的特点，广泛应用于仪表管路、气动控制系统及中高压小口径管路。阀体与阀盖提供螺栓式、焊接式及压力自紧式三种设计形式，全面覆盖从常规高压检修到极端高压免维护管路的不同可靠性要求。 产品设计标准全面覆盖美标体系（API 602、ASME B16.34、BS5352）和国标体系（JB/T 7746-2020《紧凑型锻钢阀门》、GB/T 12235）等国内外权威标准，检验与试验按API 598执行，标记按MSS-SP-25执行。阀体主体材料包括A105、F304、F316等多种锻钢，适用介质为水、蒸汽、油品及腐蚀性介质，适用温度范围为-29℃～+550℃，适用压力等级覆盖Class150～Class2500（PN16至PN420）。操作方式以手动（手轮）为主，可适配多种驱动需求。产品广泛适用于石油化工、炼油装置、火力发电、锅炉给水、天然气输送、制药及化肥工业等行业的高压管路系统，特别适用于空间受限、需要频繁拆装的小口径高压管路，作为水、蒸汽、油品及腐蚀性介质的切断和接通装置，是仪表管路和气动控制系统的理想选择。
1. 锻造阀体，力学性能优异
阀体和阀盖采用优质模锻件精密加工成形，锻钢材料经加热锻造后晶粒细化、组织致密、流线分布合理，力学性能和抗疲劳性能显著优于铸钢材料。在同等压力等级下，锻钢阀门的抗拉强度更高、抗冲击韧性更好，可承受更高的压力和更剧烈的温度变化。锻钢阀体不存在铸造缺陷，使用寿命更长，特别适用于高压高应力交变工况。
2. NPT内螺纹连接，安装快捷可靠
连接端采用内螺纹连接（NPT），螺纹接口严格符合ANSI/ASME B1.20.1（NPT）标准。NPT锥管螺纹依靠螺纹本身的变形实现密封，自密封性能好、安装快捷、无需法兰和垫片组件，也无须焊接，特别适用于安装空间受限、需要频繁拆装的仪表管路和高压小口径管路。
3. 三种阀盖设计，覆盖不同可靠性要求
产品提供三种阀盖设计形式：
螺栓式阀盖（标准维护型）：阀体与阀盖通过螺栓螺母连接，密封副采用凹凸面（Male-Female）配合，垫片为316夹柔性石墨缠绕垫片，具有优异的弹性和密封补偿能力，可在管线上直接对阀瓣、阀座密封面进行维修或更换。
焊接式阀盖（全焊透高可靠型）：阀体与阀盖用螺纹连接后全焊密封，无垫片密封件，从根源上消除中法兰泄漏风险，适用于剧毒介质、核电等不允许任何泄漏的场合。
压力自紧式阀盖（自密封型）：阀体与阀盖用螺纹连接，内压自密封环密封，内腔压力越高密封比压越大，适用于压力波动较大的高压管路。
4. 硬质合金堆焊密封，耐磨耐高温
阀瓣与阀座密封面采用司太立（Stellite）钴基硬质合金堆焊工艺加工，堆焊层厚度≥2mm，硬度可达HRC42-48。STL合金在高温下仍能保持较高的硬度和优异的耐磨性、耐高温性、抗擦伤及抗冲刷性能，可有效抵抗高压蒸汽介质的高速冲刷和含有颗粒介质的磨损。密封副配对可根据介质特性灵活配置：13Cr/13Cr适用于常规油品及非腐蚀性介质；STL/STL（司太立对司太立）适用于高温高压系统及含固体颗粒介质；304/304适用于强腐蚀性介质工况。
5. 阀杆强化处理，多重密封保障
阀杆采用优质不锈钢材料（A182 F6a、A182 F304、A182 F316等），经调质热处理和表面氮化处理，具有良好的抗腐蚀性和抗擦伤性。整体式上密封座设计保证阀门在全开状态运行时介质不经过阀杆向外泄漏，为填料维修提供了可靠的在线操作条件。填料采用柔性石墨多层组合密封，填料内含缓蚀剂，密封可靠，操作轻便灵活。填料压套采用两端自动调心的设计，可有效补偿填料磨损量，减少维护频次。
6. 明杆支架型结构，启闭状态直观可判
阀门采用明杆支架型（OS&Y）结构，阀杆螺母位于阀盖支架上，手轮转动带动阀杆做升降运动。操作人员可根据阀杆伸出长度直观判断阀门的启闭状态和位置，便于现场操作和维护。传动螺纹位于阀体外部，便于润滑，不受流体介质腐蚀。
7. 全通径与缩径双通道结构，灵活匹配工况
可根据管路系统对流量和压力控制的不同要求，提供全径和缩径两种通道结构。全径结构阀体通道内径与管道内径一致，介质几乎无压力损失，适用于对流量、压降有严格控制要求的场合；缩径结构阀体更加紧凑、重量更轻、启闭力矩更小，适用于允许一定压降的常规工况。
8. 阀体材料分级配置，覆盖全场景
阀体材料根据使用工况分级配置：碳钢A105适用于-29℃至+425℃的常规高压水、油品、蒸汽系统，经济实用，应用最广泛；合金钢A182 F11/F22适用于-29℃至+540℃/570℃的高温高压蒸汽及炼油加氢装置；奥氏体不锈钢A182 F304/F316适用于-196℃至+540℃的腐蚀性介质和洁净工况；低温钢A350 LF2适用于-46℃至+340℃的LPG、丙烷、乙烯等低温介质系统。
9. 防静电与上密封双重保障
阀门具有倒密封结构，保证阀门开启运行时介质不经过阀杆外漏。整体式上密封座设计符合API 602标准，保证阀门在全开状态时阀杆密封可靠。阀杆与阀体之间设置静电释放通道，消除开关过程中因摩擦产生的静电积累，防止静电火花引发的安全风险。
10. 符合国际及国内双标准体系
产品设计、制造与验收全面满足美标体系（API 602、ASME B16.34、BS5352）和国标体系（JB/T 7746-2020、GB/T 12235）的要求。结构长度按ASME B16.10执行，螺纹端尺寸按ANSI/ASME B1.20.1（NPT）执行，压力试验按API 598执行，标记按MSS SP-25执行。同时兼容GB/T 7306和JB/T 1751等国内标准，可完美适配国内外各类仪表及管道的接口需求。
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。在高于540℃的超高温工况下，所有接触介质的零件材料须经验证具备足够的高温持久强度和抗蠕变性能。如需特殊通径、更高压力等级或更详细的技术数据，可联系罗伯逊ROBERTSON®技术团队获取对应型号的产品规格书。
1. 阀体材质分级配置
2. 密封面材质配置
STL/STL（司太立对司太立）：标准配置，阀瓣与阀座密封面均堆焊司太立钴基硬质合金。STL合金在-196℃至+650℃宽温区内保持HRC42-48的稳定硬度，具有极高的耐磨性、耐高温性和抗擦伤性能，适用于高温高压系统、含固体颗粒介质及高磨损环境。
司太立堆焊工艺：等离子喷焊或氩弧堆焊工艺，堆焊材料可为Stellite 6、Stellite 12、Co112F等，堆焊层厚度≥2mm，硬度≥40HRC。
3. 阀盖结构形式选择
螺栓式阀盖（标准维护型）：阀体与阀盖通过螺栓螺母连接，密封副采用凹凸面配合，垫片为316L不锈钢夹柔性石墨缠绕垫片，具有优异的弹性和密封补偿能力。可在管线上直接对阀瓣、阀座密封面进行维修或更换，适用于需要定期维护的常规高压工况。
焊接式阀盖（全焊透高可靠型）：阀体与阀盖用螺纹连接后全焊密封，无垫片密封件，从根源上消除中法兰泄漏风险。适用于极高压力、剧毒介质、液氧/液氢等易燃易爆介质及核电等不允许任何泄漏的场合，主要用于免维护的永久性管路连接。
压力自紧式阀盖（自密封型）：阀体与阀盖用螺纹连接，内压自密封环密封。密封圈采用成型的柔性石墨圈，内腔压力越高密封比压越大，密封性能随系统压力升高而增强。无需定期紧固螺栓，优先适用于压力等级CL900及以上的高压系统。
4. 阀瓣结构型式
节流型阀瓣：在阀瓣上开设节流槽或多级节流孔，通过分级降压减少高速介质对密封面的冲刷，有效防止汽蚀和冲蚀。
针型阀瓣：阀瓣呈锥形尖端设计，可对微小流量进行精确调节，适用于锅炉取样系统、仪表管路和化学注入点等小流量精确控制场合。
球型阀瓣：阀瓣呈球面或半球面设计，关闭时球面与阀座紧密贴合，适用于高速气体介质和需要快速切断的场合。
截止止回型阀瓣：在单一阀体内同时实现截止阀的切断功能和止回阀的防止介质倒流功能，适用于锅炉给水泵出口、压缩机管路等需要双重保护的场合。
5. 流通通道结构
6. 螺纹连接规格
NPT锥管螺纹（标准）：符合ANSI/ASME B1.20.1（NPT）标准。锥度1:16，依靠螺纹本身变形实现密封，适用于北美市场出口项目及国内高端仪表配套需求。NPS规格涵盖1/4″至2″。
PT/Rc锥管螺纹（ISO 7-1）：符合ISO 7-1标准，适用于欧洲标准工程项目。
G平行管螺纹（ISO 228-1）：适用于使用密封垫圈的低压系统。
7. 电动执行器类型及控制方式
普通开关型（多回转执行器）：接收有源或无源开关量信号（AC380V、AC220V、DC24V等），驱动电机正反转带动阀杆上下运动，实现阀门全开或全关两位控制。适用于不需要流量调节而只需定时开启或关闭的高压系统。
智能调节型（比例型）：一体化结构设计，直接接受4-20mA DC或0-10V DC标准模拟量信号，实现阀门开度的连续无级比例调节，并输出4-20mA阀位反馈信号构成闭环控制。适用于需要精确控制流量的仪表管路和自动化工艺系统。
防爆型电动执行器：防爆等级Exd Ⅱ BT4（适用于Ⅱ类B组爆炸性气体环境）/ Exd Ⅱ CT4（适用于Ⅱ类C组爆炸性气体环境），适用于石油化工、炼油厂、燃气系统等防爆区域的阀门自动控制。
精小型电动执行器：体积小、重量轻，特别适用于小口径螺纹截止阀（DN15～DN50）的电动化改造，安装空间要求小。
8. 执行器电源电压
AC220V 50Hz（单相），常规工业场合常用
AC24V（低压安全电压），适用于楼宇自控系统和安全电压要求场合
DC24V（直流低压），适用于移动供电场合和太阳能供电系统
其他特殊电压可按需定制
9. 执行器附件配置
行程限位开关：全开和全关位置输出无源触点信号
扭矩保护装置：过扭矩自动切断输出并报警，防止阀门卡涩造成损坏
电机过热保护装置：温度过高时自动断电保护，故障消除后自动恢复
就地阀位指示器：机械式指针，直观显示阀门当前开度状态
远程阀位变送器：4-20mA阀位反馈信号
加热器：在低温潮湿环境下防止内部结露，确保电子元件正常工作
10. 防护等级
标准防护等级：IP65，防尘防水，适用于室内及常规工业环境。
高防护等级：IP67、IP68（可定制），适用于户外、潮湿、粉尘及水下工况。
防爆型执行器：防护等级IP65，隔爆型产品符合GB3836标准规定。
11. 填料密封系统
12. 垫片密封系统
316L不锈钢夹柔性石墨缠绕垫片（标准）：具有优异的弹性和密封补偿能力，高压交变工况下密封可靠，316不锈钢带与柔性石墨交替缠绕形成迷宫式密封通道。
金属环垫：适用于高压工况（压力等级CL900及以上），采用软铁或不锈钢材质，通过螺栓预紧力使金属环变形与槽面紧密贴合，密封可靠性高。
13. 特种工况配置
氧气清洁处理（O₂ Cleaning）：适用于液氧介质系统及富氧环境。阀门所有接触介质的零件须严格脱脂、除油、清洗，装配全程使用无油工具和洁净环境，出厂包装前内附清洁度合格报告，阀体外壳贴“禁油”标识。
NACE MR0175酸性环境兼容：阀门材料及热处理工艺符合NACE MR0175/ISO 15156标准要求，适用于含有硫化氢（H₂S）的酸性天然气和油田伴生气系统，可有效防止硫化物应力腐蚀开裂。
低逸散性设计（ISO 15848-1）：可选配符合低逸散排放标准的填料系统，填料函泄漏量可控制在≤10⁻⁶ mg/s·m，适用于对阀门逸散性排放有严格环保要求的炼化装置及天然气接收站。
防火安全设计：符合API 607、API 6FA及ISO 10497标准。阀门在1000℃火焰中持续30分钟后仍能保持密封和功能正常。金属二次密封件在火灾发生时自动激活，确保在非金属密封件烧毁后仍具备一定的介质阻断能力。
IBR印度锅炉法规认证：可按用户要求提供IBR认证，适用于印度市场的电站锅炉及压力容器配套项目。
14. 检验与试验
锻钢螺纹截止阀的检验与试验应符合API 598、GB/T 13927、JB/T 9092标准的规定。
壳体强度试验：试验压力为公称压力的1.5倍，保压时间符合标准规定（不少于3-5分钟），壳体无可见渗漏或结构损伤。
高压密封试验：试验压力为公称压力的1.1倍，阀座密封和阀杆填料密封处泄漏量符合API 598规定的泄漏等级要求。
低压密封试验（气密封试验）：气体介质（空气/氮气）压力0.6MPa，泄漏率≤0.1×DN mm³/s（API 598），软密封阀门泄漏量为零（气泡法）。
上密封试验（Backseat）：阀门全开状态下加压至1.1倍额定压力，验证阀杆与阀盖之间的密封性能。
低泄漏试验（ISO 15848-1）：可定制，适用于对逸散性排放有严格要求的场所。
耐火试验（API 607）：可定制，满足防火防爆区域的特殊安全要求。
无损检测：按用户要求提供射线检测（RT）、超声波检测（UT）、磁粉检测（MT）、渗透检测（PT）检测报告。
材料化学成分分析及力学性能测试报告：可按需提供。
15. 制造标准体系选择
美标体系（API/ASME/ANSI）：按API 602、ASME B16.34、BS5352标准设计制造。结构长度按ASME B16.10，螺纹端按ANSI/ASME B1.20.1（NPT），压力试验按API 598，标记按MSS-SP-25。适用于出口项目、引进技术机组及与进口设备配套的需求。
国标体系（GB/JB）：按GB/T 12235、JB/T 7746-2020《紧凑型锻钢阀门》标准设计制造。结构长度按GB/T 12221，螺纹端尺寸按GB/T 7306、JB/T 1751，压力试验按GB/T 13927。适用于国内项目的标准化配套需求。
德标/欧标体系（DIN/EN）：可按DIN/EN标准设计制造，螺纹接口可选BSP螺纹，适用于欧盟标准工程项目。
客户定制标准：可按用户提供的技术规范书进行非标设计和制造，满足特定项目的差异化技术要求。
16. 适用行业与应用
| 应用领域 | 典型配置推荐 |
|---|---|
| 仪表管路、气动控制系统 | J11H针型截止阀，不锈钢F304/F316材质，NPT内螺纹，标准截止型阀瓣 |
| 石油化工、炼油装置 | Class600～Class2500锻钢螺纹截止阀，碳钢/合金钢材质，STL硬密封 |
| 锅炉取样系统 | J11Y锻钢螺纹截止阀，合金钢F22材质，针型阀瓣，NPT连接 |
| 化学注入点 | 不锈钢F316锻钢螺纹截止阀，18-8/STL密封，防腐蚀 |
| 天然气输送支路 | Class1500锻钢螺纹截止阀，A105碳钢材质，NPT连接 |
| 空间受限场合 | 紧凑型锻钢螺纹截止阀，手动操作，安装便捷 |
| 核电辅助系统 | 焊接式阀盖锻钢螺纹截止阀，低泄漏填料 |
| 食品医药行业 | 不锈钢F304锻钢螺纹截止阀，PTFE密封，洁净内表面抛光处理 |
17. 包装与储运
防锈包装：阀体内部喷涂防锈油保护，阀体外部涂刷防锈漆，螺纹端口采用防护盖板封闭，防止运输及储存过程中杂物进入阀门内部损伤密封面。
出口包装：木箱或钢架加固包装，符合出口海运防潮防震要求，可适应国际长途运输。
忌油处理包装（氧气系统）：经氧气清洁处理的阀门用洁净塑料袋密封包装，内附清洁度合格报告，外壳表面贴“禁油”标识，严禁接触油脂。
贮存要求：阀门须存放于干燥、通风的室内，避免阳光直射和雨雪侵蚀，存放期限超过六个月的建议重新进行密封测试。
18. 外形尺寸参考
NPS（in） 结构长度L（mm） H开（mm） W（mm） 重量（kg，螺栓式）
1/2″ 79 166 100 1.9
3/4″ 92 171 100 2.1
1″ 111 207 125 3.5
1-1/4″ 120 240 160 6.0
1-1/2″ 152 258 160 8.5
2″ 172 330 180 12.0
2-1/2″ 200 355 200 16.5
注：以上尺寸为典型值，以具体产品型号为准，可联系罗伯逊ROBERTSON®技术团队获取对应型号的外形尺寸图。
19. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
阀门型号（J11H/J11Y/J11W等）
公称通径（DN / NPS）
公称压力（PN / Class / 磅级）
适用介质名称及介质状态
工作温度（最高设计温度、最低设计温度）
工作压力（最高工作压力、正常操作压力、设计压差）
阀体材质及阀内件材质要求（A105/F11/F22/F91/F304/F316/LF2等）
阀盖结构形式（螺栓式/焊接式/压力自紧式）
螺纹连接标准（NPT/PT/Rc/GB/T 7306等）
流通通道结构（全径/缩径）
密封面材质要求（13Cr/STL/304等）
阀瓣型式（标准截止型/节流型/针型/截止止回型）
操作方式（手动/电动）
电动执行器电源电压及控制信号类型（如需电动：AC220V/DC24V；开关型/调节型；4-20mA/开关量）
防爆区域要求（如需防爆，须明确防爆等级Exd Ⅱ BT4/Exd Ⅱ CT4等）
特殊工况要求（氧气工况脱脂、NACE酸性环境、低逸散性、防火认证等）
防护等级要求（IP65/IP67/IP68）
特殊标准及认证要求（API/ASME/GB/JB/BS/IBR等）
附件及特殊功能配置
以上配置可根据具体锻钢螺纹截止阀工况要求及系统控制需求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
