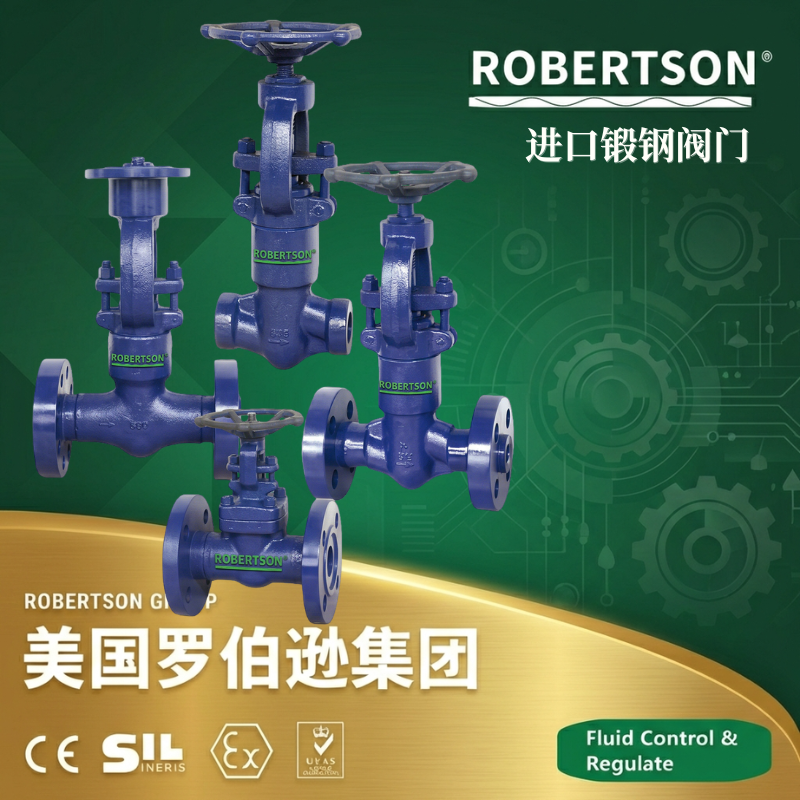

美国罗伯逊ROBERTSON®进口锻钢闸阀是一款采用优质锻钢材料制造的高性能强制密封式闸阀。该产品属于锻钢阀门大类，启闭件（闸板）沿垂直于流体方向作直线升降运动，实现流体的通断控制，只能作全开或全关使用，不能作调节和节流。锻钢闸阀的闸板有两个密封面，最常用的楔式闸板其两个密封面形成一定楔角（随阀门参数而异），关闭时产生自锁效应，保证密封严密到位。 阀体和阀盖采用优质模锻件精密加工成形，材料致密度高、晶粒细化、流线分布合理，力学性能和抗疲劳性能显著优于铸钢材料。整体锻造工艺完全消除了铸造缺陷（气孔、砂眼、缩松等），阀体材质致密、强度高，承压能力较传统铸钢产品大幅提升。产品设计标准覆盖API 602、BS5352、ASME B16.34、JB/T 7746、GB/T 12234等多种国内外权威标准，适用压力等级为Class150至Class2500（最高可达Class4500），公称通径为NPS 1/2″至NPS 2″（最大可达DN100或NPS 4″）。 锻钢闸阀的阀体与阀盖连接形式有三种：螺栓式阀盖——阀体与阀盖用螺栓螺母连接，缠绕式垫片密封，便于拆卸维修；焊接式阀盖——阀体与阀盖用螺纹连接后全焊密封，无垫片密封件，从根源上消除中法兰泄漏风险；自密封式阀盖——阀体与阀盖用螺纹连接，内压自密封环密封，内腔压力越高密封性能越可靠，适用于压力波动较大的高压管路。连接端形式涵盖法兰连接（RF/RJ）、对焊连接（BW）、承插焊连接（SW）及内螺纹连接（NPT），可根据管道接口标准灵活配置。 产品广泛适用于石油化工、炼油装置、火力发电、锅炉给水、天然气输送、制药及化肥工业等行业的各类管道中，作为高压高温介质（水、蒸汽、油品、气体、弱腐蚀性或强腐蚀性介质）的切断和接通装置，是工业过程控制中不可或缺的关键阀门设备。
1. 锻造阀体，力学性能优异
阀体和阀盖采用优质模锻件精密加工成形，锻钢材料经加热锻造后晶粒细化、组织致密、流线分布合理，力学性能和抗疲劳性能显著优于铸钢材料。在同等压力等级下，锻钢阀门的抗拉强度更高，抗冲击韧性更好，可承受更高的压力和更剧烈的温度变化，使用寿命更长。锻钢阀体不存在铸造缺陷，适用于高温高压和交变应力工况。
2. 三种阀盖设计，适应不同可靠性要求
产品提供三种阀盖设计形式，覆盖从常规到极端可靠性要求的不同工况：
螺栓式阀盖（标准型） ：阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。便于拆卸维修，可在管线上直接对闸板、阀座密封面进行检修或更换，适用于需要定期维护的常规高压工况。
焊接式阀盖（高可靠性型） ：阀体与阀盖用螺纹连接后全焊密封，无垫片密封件，从根源上消除中法兰泄漏风险。适用于极高温高压、剧毒介质或免维护管路等不允许任何泄漏的场合。
压力自紧式阀盖（自密封型） ：阀体与阀盖用螺纹连接，内压自密封环密封，内腔压力越高密封性能越可靠，密封比压随系统压力升高而增强，特别适用于压力波动较大的高压管路。
3. 全径与缩径通道结构，灵活匹配工况
可根据管路系统对流量和压力控制的不同要求，提供全径和缩径两种通道结构。全径结构阀体通道内径与管道内径一致，介质几乎无压力损失，适用于对流量和压降有严格要求的场合；缩径结构阀体紧凑、重量更轻、启闭力矩更小，适用于对成本较为敏感且允许一定压降的常规工况，通常用于高压系统中以减轻操作力矩。
4. 硬质合金堆焊密封，密封性能卓越
闸板与阀座的密封面采用不锈钢和硬质合金配对，使用寿命长。金属硬密封型密封面采用司太立（Stellite）钴基硬质合金堆焊工艺加工，堆焊层厚度≥2mm，硬度可达HRC45-50，具有极高的耐磨性、耐高温性和抗擦伤性能，可有效抵抗高压蒸汽介质的高速冲刷和含有颗粒介质的磨损。
5. 阀杆强化处理，多重密封保障
阀杆采用优质不锈钢材料（2Cr13、F6a、A182 F304等），经调质热处理和表面氮化处理，具有良好的抗腐蚀性和抗擦伤性。阀杆与阀盖之间配置自润滑轴承或导向套，减小摩擦阻力。填料采用柔性石墨多层组合密封，密封可靠，操作轻便灵活。填料压套采用两端自动调整的设计，确保长期运行中阀杆密封的可靠性。整体式上密封座（Backseat）设计为填料维修提供了可靠的在线操作条件。
6. 明杆支架型结构，启闭状态直观可判
阀门采用明杆支架型（OS&Y）结构，阀杆螺母位于阀盖支架上，手轮转动带动阀杆做升降运动。阀杆随闸板一同升降，操作人员可根据阀杆伸出长度直观判断闸板的启闭状态和位置，便于现场操作和维护。传动螺纹位于阀体外部，便于润滑，不受流体介质腐蚀。
7. 阀杆螺母采用高强度耐磨材料
阀杆螺母采用强度高、耐磨性好的材料（A276 410、铜合金、ASTM A439 D2等），与不锈钢阀杆形成异种金属接触，有效防止螺纹咬死和擦伤故障。
8. 自定心压板压套式填料设计
填料函采用自定心压板压套式结构，填料压套能够自动对准填料函中心，保证填料受力均匀、密封可靠。压套两端自动调整的设计可有效补偿填料磨损量，减少维护频次。
9. 防静电与防防火设计
阀杆与阀体之间设置静电释放通道，消除开关过程中因摩擦产生的静电积累，防止静电火花引发的安全风险。可选配API 607防火认证结构，阀门在火灾发生时金属二次密封件自动激活，确保在非金属密封件烧毁后仍具备一定的介质阻断能力。
10. 阀体材质分级配置，适用温度范围宽
阀体材质根据工况温度等级分级配置：碳钢A105适用于-29℃至+425℃的常规蒸汽、油品、给水系统，经济实用，应用最广泛；低温钢LF2适用于-46℃至+340℃的LPG、丙烷、乙烯等低温介质系统；高温合金钢F11适用于-29℃至+540℃的高温高压蒸汽、锅炉给水系统；F22适用于-29℃至+570℃的炼油加氢装置和超高温高压蒸汽系统；奥氏体不锈钢F304/F316适用于-196℃至+540℃的腐蚀性介质和洁净工况。阀体材料还可选用F5、F91、双相不锈钢、蒙乃尔合金、20号合金等特殊材料。
11. 适用介质广泛
选用不同的材质，阀门可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、天然气、石油相关制品等多种介质。
12. 符合国内外双标准体系
产品设计、制造与验收全面满足美标体系（API 602、ASME B16.34、BS5352、API 598、MSS-SP-25）和国标体系（JB/T 7746《紧凑型锻钢阀门》、GB/T 12234《石油、天然气工业用螺柱连接阀盖的钢制闸阀》、GB/T 12224、GB/T 13927）的要求。GB/T 12234是美国API 600标准在石油化工领域的直接转化版本，与API 602共同构成锻钢闸阀的设计基础。JB/T 7746-2020《紧凑型锻钢阀门》规定了紧凑型钢制闸阀、截止阀、止回阀的结构型式、技术要求、检验和试验方法，参数范围覆盖公称压力PN16至PN250、公称尺寸DN8至DN100、压力等级Class150至Class1500，适用介质为水、蒸汽、天然气和石油相关制品。
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。如需特殊通径、更高压力等级或更详细的技术数据，可联系罗伯逊ROBERTSON®技术团队获取对应型号的产品规格书。
1. 阀盖结构形式选择
螺栓式阀盖（标准维护型） ：阀体与阀盖通过螺栓螺母连接，密封副采用凹凸面（Male-Female）配合，垫片为316L/F304L不锈钢夹柔性石墨缠绕垫片，具有优异的弹性和密封补偿能力，高温交变工况下密封可靠。此结构装拆方便，可在管线上直接对闸板、阀座密封面进行维修或更换，适用于需要定期维护的常规高压工况。
焊接式阀盖（全焊透高可靠型） ：阀体与阀盖用螺纹连接后全焊密封，无垫片密封件，从根源上消除中法兰泄漏风险。适用于极高温高压（>540℃）、剧毒介质、液氧/液氢等易燃易爆介质、核电及超临界机组等不允许任何泄漏的工况。维护时须切割焊缝，因此主要用于免维护的永久性管路连接。
压力自紧式阀盖（自密封型） ：阀体与阀盖用螺纹连接，内压自密封环密封。密封圈采用成型的柔性石墨圈或用牵制板予紧，内腔压力越高密封比压越大，密封性能随系统压力升高而增强。适用于压力波动较大的高压管路及锅炉主蒸汽管道，无需定期紧固螺栓，免维护。
2. 阀体材质分级配置
3. 闸板结构型式
楔式单闸板（标准） ：闸板为整体式楔形结构，两侧密封面与阀座密封面形成楔角配合，关闭时产生自锁效应，密封可靠。适用于中小口径及中高压工况，结构简单、成本较低。
楔式双闸板：闸板由两个独立的闸板片组成，通过中间铰接机构连接，可自动适应阀座密封面的角度偏差，密封性能更稳定。适用于大口径及高温工况，可有效补偿阀体热变形对密封性的影响。
4. 密封面材质配置
13Cr/13Cr（不锈钢对不锈钢） ：适用于常规油品、水及非腐蚀性介质，经济可靠，耐磨性一般，适用于温度≤425℃。
STL/STL（司太立对司太立） ：标准配置，闸板与阀座密封面均堆焊司太立钴基硬质合金。STL合金在-196℃至+650℃宽温区内保持HRC45-50的稳定硬度，具有极高的耐磨性、耐高温性和抗擦伤性能，适用于高温高压蒸汽、含固体颗粒介质及高磨损环境。
13Cr/STL（13Cr对司太立） ：阀座堆焊司太立合金，闸板采用13Cr不锈钢，兼顾经济性与密封面的高耐磨性，适用于中高温高压、清洁蒸汽和油品等介质。
5. 阀杆及阀内件材质
A182 F6（2Cr13型不锈钢） ：标准配置，经调质及氮化处理，具有良好的抗擦伤性和抗腐蚀性，适用于常规蒸汽工况。
A182 F304 / F304L：耐腐蚀性能更优，适用于腐蚀性介质工况。
A182 F316 / F316L：含钼元素，耐氯离子应力腐蚀性能优异，适用于海水及含氯介质环境。
沉淀硬化不锈钢17-4PH：具有良好的高温强度和耐磨性。
6. 连接方式
承插焊（SW） ：标准配置，适用于DN15～DN80的小口径及中高压管路，接口尺寸符合ASME B16.11标准。承插焊接将管子插入阀体承插孔后进行角焊缝焊接，焊接量小、施工方便、对口精度要求较低，特别适用于高压小口径管路。
对焊（BW） ：适用于所有口径的高压高温及免维护管路，焊接坡口符合ASME B16.25标准。对焊连接将管子端面与阀体端面进行对接全焊透，焊缝强度接近母材强度，从根源上消除法兰垫片处泄漏风险，尤其适用于电站锅炉主蒸汽管线和超临界机组。
法兰连接：适用于中高压及需要定期拆装维护的场合，法兰密封面形式可选RF凸面、RJ环连接面等，法兰标准适用ASME B16.5、GB/T 9113、JB/T 79等多种标准。
内螺纹连接（NPT） ：适用于DN15～DN50的小口径管路及中低压工况，螺纹接口符合ANSI/ASME B1.20.1（NPT）标准，安装快捷，无需焊接和法兰连接件，广泛应用于仪表管路和气动控制系统。
7. 流通通道结构
全径结构：阀体通道内径与管道内径一致，介质几乎无压力损失。适用于对流量、压降有严格控制要求的场合，如长距离输送管线、对压降敏感的热力系统。
缩径结构：阀体通道内径小于管道内径，阀体紧凑、重量更轻、启闭力矩更小。适用于允许一定压降的常规工况，通常用于高压系统中以减轻操作力矩和制造成本。缩径代号“R.P”，全径代号“F.P”。
8. 电动执行器类型及控制方式
普通开关型（多回转执行器） ：接收有源或无源开关量信号（AC380V、AC220V、DC24V等），驱动电机正反转带动阀杆上下运动，实现阀门全开或全关两位控制。适用于不需要流量调节而只需定时开启或关闭的工况，如锅炉排污、蒸汽总管切断等。
智能调节型：一体化结构设计，直接接受4-20mA DC或0-10V DC标准模拟量信号，实现阀门开度的连续无级比例调节，并输出4-20mA阀位反馈信号构成闭环控制。适用于需要精确控制流量的蒸汽压力调节、锅炉给水流量分配等工况。
防爆型电动执行器：防爆等级Exd Ⅱ BT4（适用于Ⅱ类B组爆炸性气体环境，典型气体为乙烯、丙烷）/ Exd Ⅱ CT4（适用于Ⅱ类C组爆炸性气体环境，典型气体为氢气、乙炔）。适用于石油化工、炼油厂、燃气系统等防爆区域的阀门自动控制。防爆型产品防护等级为IP65。
整体型电动执行器：控制单元与执行器一体化设计，用户现场无需配控制箱即可实现现场操作和远程控制。具有相序自动纠正、电源缺相保护、电机过热保护功能，控制方式包括现场开关操作、远程控制及DCS系统控制。
9. 执行器电源电压
AC220V 50Hz（单相），常规工业场合常用
AC660V / AC415V / AC440V（50Hz/60Hz），特殊订货
DC24V（直流低压），适用于安全电压要求或移动供电场合
其他特殊电压可按需定制
10. 执行器附件配置
行程限位开关：全开和全关位置输出无源触点信号
扭矩保护装置：过扭矩自动切断输出并报警，防止阀门卡涩造成损坏
电机过热保护装置：温度过高时自动断电保护，故障消除后自动恢复
缺相保护装置：三相电源缺相时自动保护并报警
就地阀位指示器：机械式指针或液晶显示屏，直观显示阀门当前开度状态
远程阀位变送器：4-20mA阀位反馈信号
11. 防护等级与防爆配置
高防护等级：IP67、IP68（可定制），适用于户外、潮湿、粉尘及水下工况。
防爆型执行器：防爆等级Exd Ⅱ BT4/Exd Ⅱ CT4，隔爆型产品符合GB3836.1-83《爆炸性环境用防爆电气设备通用要求》及GB3836.2-83《爆炸性环境用防爆电气设备隔爆型电气设备“d”》的规定。
12. 填料密封系统
柔性石墨填料：标准配置，适用温度-196℃至+650℃，耐高温、耐腐蚀、自润滑性好，填料内含缓蚀剂，是高温高压蒸汽工况的标准填料配置。
V型PTFE填料：适用于中低温及洁净介质工况（≤200℃），摩擦系数低，密封性能好，操作力矩小。
活载荷填料系统（Live-Loading） ：通过碟形弹簧或Belleville垫圈持续补偿填料体积变化，确保填料在经历温度波动、压力交变和长期运行后始终保持足够的密封压紧力，显著减少填料泄漏和维护频次。
自定心压板压套式填料设计：填料压套能够自动对准填料函中心，保证填料受力均匀，两端自动调整的设计可有效补偿填料磨损量。
13. 垫片密封系统
316夹柔性石墨缠绕垫片（螺栓式阀盖） ：标准配置，具有优异的弹性和密封补偿能力，高温/低温交变工况下密封可靠，316不锈钢带与柔性石墨交替缠绕形成迷宫式密封通道。
316夹PTFE缠绕垫片：适用于PTFE填料配套使用的中低温工况，化学惰性强。
金属环垫：适用于高压工况（压力等级CL900及以上），采用软铁或不锈钢材质，通过法兰螺栓预紧力使金属环变形与法兰槽面紧密贴合，密封可靠性高。
不锈钢+柔性石墨成型密封圈（自密封阀盖） ：适用于压力等级CL900及以上的内压自密封结构，随介质压力升高密封性能增强。
14. 低温锻钢闸阀特殊配置
长颈阀盖结构：对于介质温度低于-46℃的低温工况，采用加长阀盖（长颈）结构设计，形成热隔离气柱层，确保填料函温度不低于0℃，防止填料因低温弹性丧失导致密封失效。
低温深冷处理：承压零件粗加工后置于液氮冷却介质中保温数小时，释放内应力，稳定材料在低温环境下的尺寸精度，防止因温度变化造成变形而导致的泄漏。
防咬死设计：阀杆采用不锈钢，阀杆螺母采用铜合金，利用异种金属配对原理有效防止低温下螺纹咬死卡涩。
15. 防静电与防火配置
防静电设计：阀杆与阀体之间设置静电释放通道，消除开关过程中因摩擦产生的静电积累，防止静电火花引发的安全风险。
防火安全设计：可选配API 607、API 6FA及ISO 10497标准认证。阀门在1000℃火焰中持续30分钟后仍能保持密封和功能正常。金属二次密封件在火灾发生时自动激活，确保在非金属密封件烧毁后仍具备一定的介质阻断能力。
16. 特种工况配置
氧气清洁处理（O₂ Cleaning） ：适用于液氧（LO₂）介质系统及富氧环境。阀门所有接触介质的零件须严格脱脂、除油、清洗，装配全程使用无油工具和洁净环境，出厂包装前内附清洁度合格报告，阀体外壳贴“禁油”标识。
NACE MR0175酸性环境兼容：阀门材料及热处理工艺符合NACE MR0175/ISO 15156标准要求，适用于含有硫化氢（H₂S）的酸性天然气和油田伴生气系统，可有效防止硫化物应力腐蚀开裂。
低逸散性设计：可选配符合ISO 15848-1低逸散排放标准的填料系统，填料函泄漏量可控制在≤10⁻⁶ mg/s·m，适用于对阀门逸散性排放有严格环保要求的液化天然气接收站及化工装置。
IBR印度锅炉法规认证：可按用户要求提供IBR认证，适用于印度市场的电站锅炉及压力容器配套项目。
17. 制造标准体系选择
美标体系（API/ASME/ANSI） ：按API 602、ASME B16.34、BS5352标准设计制造。结构长度按ASME B16.10，承插焊端按ASME B16.11，对焊端按ASME B16.25，法兰端按ASME B16.5，螺纹端按ANSI/ASME B1.20.1（NPT），压力试验按API 598，标记按MSS-SP-25。适用于出口项目、引进技术机组及与进口设备配套的需求。
国标体系（GB/JB） ：按JB/T 7746-2020《紧凑型锻钢阀门》、GB/T 12234《石油、天然气工业用螺柱连接阀盖的钢制闸阀》、GB/T 12224标准设计制造。结构长度按GB/T 12221，承插口/螺纹按JB/T 1751/GB/T 7306，试验与检验按JB/T 9092。JB/T 7746-2020标准适用于介质为水、蒸汽、天然气和石油相关制品的紧凑型锻钢阀门，参数范围包括PN16~PN250、DN8~DN100、Class150~Class1500。GB/T 12234国家标准适用于石油、天然气及相关工业用钢制闸阀。
德标/欧标体系（DIN/EN） ：可按DIN/EN标准设计制造，适用于欧盟标准工程项目。
客户定制标准：可按用户提供的技术规范书进行非标设计和制造，满足特定项目的差异化技术要求。
18. 检验与试验
低泄漏试验（ISO 15848-1） ：可定制，适用于对逸散性排放有严格要求的场所。
耐火试验（API 607/API 6FA） ：可定制，满足防火防爆区域的特殊安全要求。
无损检测：按用户要求提供射线检测（RT）、超声波检测（UT）、磁粉检测（MT）、渗透检测（PT）检测报告。
材料化学成分分析及力学性能测试报告：可按需提供。
19. 适用行业与应用
| 应用领域 | 典型配置推荐 |
|---|---|
| 石油化工、炼油装置 | Class150～Class2500锻钢闸阀，碳钢/合金钢材质，焊接/法兰连接 |
| 火力发电、锅炉系统 | Class900～Class2500锻钢闸阀，合金钢F22/F91材质，对焊连接 |
| 天然气输送管网 | Class600～Class1500锻钢闸阀，A105碳钢材质，承插焊/法兰连接 |
| 化肥工业、尿素装置 | 不锈钢F304/F316材质锻钢闸阀，耐腐蚀密封副 |
| 制药、食品行业 | 不锈钢F304/F316材质锻钢闸阀，PTFE密封，洁净内表面抛光处理 |
| 低温工程（LNG/LPG） | A350 LF2低温钢锻钢闸阀，长颈阀盖结构，深冷处理 |
| 锅炉给水系统 | 高压锻钢闸阀（Class1500～Class2500），焊接端连接 |
| 矿山、水力工程 | 耐磨损锻钢闸阀，合金钢密封面堆焊硬化处理 |
20. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
阀门型号及用途
公称通径（DN / NPS）
公称压力（PN / Class / 磅级）
适用介质名称及介质状态（水/蒸汽/油品/气体/腐蚀性介质等）
工作温度（最高设计温度、最低设计温度）
工作压力（最高工作压力、正常操作压力、设计压差）
阀体材质及阀内件材质要求（A105/F11/F22/F304/F316/LF2等）
阀盖结构形式（螺栓式/焊接式/压力自紧式）
连接方式及接口标准（承插焊/对焊/法兰/螺纹，标准及压力等级）
流通通道结构（全径/缩径）
密封面材质要求（13Cr/STL等）
闸板型式（楔式单闸板/楔式双闸板）
操作方式（手动/伞齿轮/电动/气动）
电动执行器电源电压及控制信号类型（如需电动：AC380V/AC220V/DC24V；开关型/调节型；4-20mA/开关量）
防爆区域要求（如需防爆，须明确防爆等级Exd Ⅱ BT4/Exd Ⅱ CT4等）
特殊工况要求（氧气工况脱脂、NACE酸性环境、低逸散性、防火认证等）
防护等级要求（IP65/IP67/IP68）
特殊标准及认证要求（API/ASME/GB/JB/BS/IBR等）
附件及特殊功能配置（活载荷填料/加热器/防静电装置等）
以上配置可根据具体锻钢闸阀工况要求及系统控制需求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
