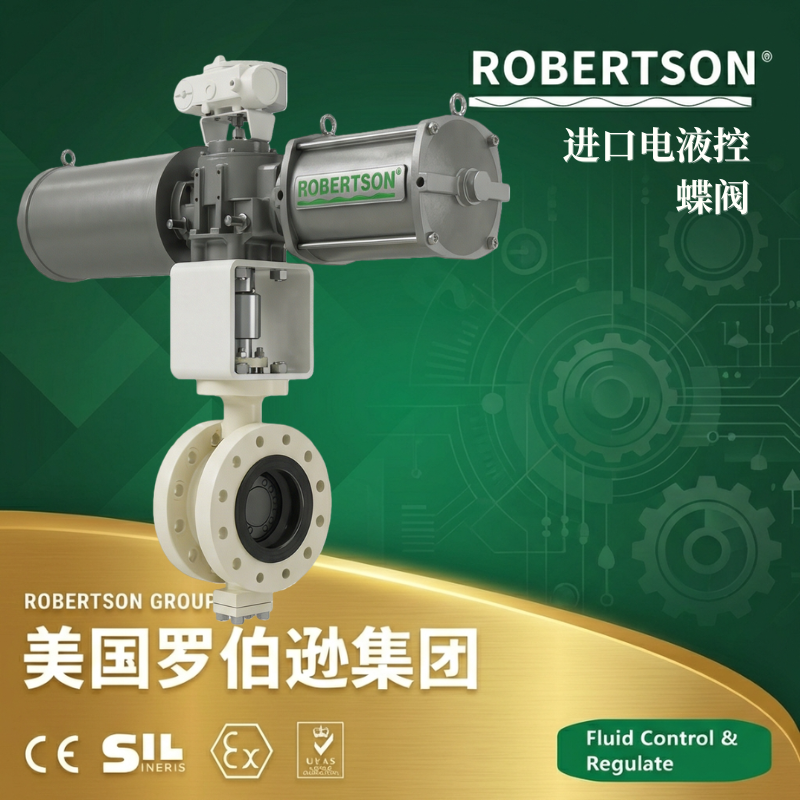

美国罗伯逊ROBERTSON®进口电动蝶阀是对夹式、法兰式或焊接式蝶阀与开关型/调节型电动执行器的一体化产品。蝶阀依靠角行程电动执行器驱动阀杆，带动蝶板在阀体内绕其轴线作0°～90°回转，实现流体的通断控制与比例调节，属于典型的角行程阀门。 蝶阀主要由阀体、蝶板、阀杆、密封组件及驱动装置等部分组成。阀体呈圆筒形，蝶板为圆盘形，当蝶板与阀体通道轴线平行时阀门处于全开状态，流体阻力最小；当蝶板旋转至与轴线垂直时阀门完全关闭，蝶板周边密封面压紧阀座实现截断。蝶阀结构简单紧凑，占用空间小，重量轻，在同等口径下远轻于闸阀和截止阀。全开位置时蝶板厚度是介质流经阀体时唯一的流体阻力，流阻系数极小，压力降损失可忽略不计。 本产品提供中线式、双偏心和三偏心三种主流结构形式，覆盖从常温低压清水介质到高温高压蒸汽、强腐蚀性、含颗粒介质的全工况应用需求。中线式适用于常温低压、洁净介质的软密封工况；双偏心结构在启闭时蝶板迅即脱离阀座，大幅减少摩擦，可选用金属阀座，适用温度范围更宽；三偏心结构进一步引入锥形密封偏心，实现蝶板启闭全程与阀座的零摩擦接触，金属对金属硬密封可达到双向零泄漏。密封方案涵盖软密封（EPDM、NBR、PTFE等）和金属硬密封（不锈钢对不锈钢、司太立合金堆焊、多层次金属密封）两大系列，适用温度范围覆盖-40℃至+650℃（硬密封），压力等级覆盖PN6至PN25（Class150至Class300），大口径可定制至DN4000及以上。驱动方式支持手动、蜗轮蜗杆、气动、电动及电液联动等多种选择。 电动执行器可根据用户需求选配开关型（全开/全关二位式控制）或调节型（4-20mA模拟量信号控制、比例调节）两种模式。执行器内置电机、减速机构、限位开关和手轮操作装置，可实现远程自动化操作和PLC/DCS系统集成，同时配置手动离合装置，在断电或控制系统故障时可手动切换，确保应急操作能力。 产品设计符合API 609、EN 593、GB/T 12238及JB/T 8527等国内外权威标准。广泛适用于冶金、电力、石油化工、给排水、水利水电、船舶、暖通空调、环保工程等行业，作为流体管路的启闭装置和流量调节装置，运行安全可靠，经济实用。
1. 结构紧凑，重量轻
蝶阀整体设计简洁，占用空间小，在同等口径下重量显著轻于闸阀和截止阀，安装和维护较为便利。在中大口径输送管道系统中，蝶阀具有较好的经济性与实用性，可大幅降低安装成本和管线结构荷载。体积小、重量轻的特点使得蝶阀在空间受限的场合具有独特优势。
2. 启闭迅速，操作效率高
蝶板旋转角度通常为90°，可以实现快速启闭。配合电动执行器后可在控制室内远程操作，或接入PLC、DCS系统实现自动化联锁控制，特别适用于对响应速度有要求的自动化工况。电动执行器可依据现场要求配置开关型或调节型，支持AC220V、AC380V及DC24V等多种电源电压。
3. 流阻小，节能效果显著
阀门处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，流阻系数极小，具有良好的水力特性和节能效果。流量特性近似倾斜直线，调节性能好，广泛应用于对压降损失有控制要求的长距离输送管道中。
4. 中线、双偏心、三偏心三种结构，适用工况全面
双偏心蝶阀：阀杆轴心同时偏离蝶板中心和阀体中心，阀门开启后蝶板能迅即脱离阀座，大幅度消除蝶板与阀座之间的过度挤压与刮擦现象，大幅减轻开启阻力，降低密封副磨损，提高阀座寿命。刮擦的大幅降低还使得双偏心蝶阀可以采用金属阀座，显著提高了蝶阀在高温领域的应用范围。
三偏心蝶阀：在双偏心的基础上增加密封面锥形偏心，形成楔形硬密封结构。第三偏心使蝶板密封面与阀座密封锥面在启闭瞬间实现零摩擦接触——开启时密封面即可与阀座分离，关闭时实现柔性接触、瞬时压紧，从根本上改变了密封原理，由传统的位置密封转变为力矩密封。三偏心蝶阀即使在高温高压工况下也能达到零泄漏，具有“越关越紧”的密封功能，广泛适用于高温蒸汽、油气输送等严苛工况。
5. 软硬密封双方案，耐温耐压范围宽
根据工况要求提供软密封和硬密封两种方案。软密封采用EPDM、NBR、PTFE、FKM等弹性材料，可实现零泄漏（气体试验泄漏为零），适用于常温及中低温洁净介质、给排水系统。硬密封采用不锈钢对不锈钢配对或司太立合金堆焊，以及不锈钢与石墨复合的“U”形弹簧钢密封圈结构，具备金属硬密封的耐高温性能和一定的弹性补偿特性，适用于高温高压蒸汽、油品及含少量颗粒介质的工况。
6. 电动执行器远程控制，手电一体化
配套角行程电动执行器，可实现远程自动化控制和就地按钮操作。操作人员可在控制室内远距离对阀门进行控制，也可与计算机配合实现计算机自动控制。同时配置手轮手动装置，在断电或检修时可使用手轮应急操作，无需拆除电机，带电时自动复位至电动状态。执行器内置过力矩保护功能，当阀门卡滞或力矩超限时自动切断电源，保护执行器及阀门不受损坏。
7. 双向密封功能，安装无方向限制
金属硬密封蝶阀具有双向密封功能，安装时不受介质流向限制，也不受空间位置影响，可在任何方向安装，特别适用于介质流向不固定或安装空间复杂的管路系统。
8. 符合国际及国内双标准体系
产品设计、制造与验收全面满足美标体系（API 609、ASME B16.34）和国标体系（GB/T 12238-2008《法兰和对夹连接弹性密封蝶阀》、JB/T 8527-1997《金属密封蝶阀》）的要求。压力试验符合API 598或GB/T 13927标准，可广泛应用于国内外各类工程项目。
9. 阀体材质多样，耐腐蚀性能优异
阀体材质覆盖灰铸铁（HT250）、球墨铸铁（QT450）、铸钢（WCB/WCC）、不锈钢（304/316/CF8/CF8M）、双相不锈钢、铝合金及特种耐热合金等，可根据介质腐蚀性等级和温度等级分级选配。阀板可选不锈钢、镀铬或尼龙涂层铸铁、双相不锈钢等，密封材质可选EPDM、NBR、PTFE及金属多层次密封，满足给排水、污水处理、海水处理、化工介质及高温烟气等不同工况的耐腐蚀和耐磨损要求。
10. 防护等级高，适应恶劣环境
电动执行器标准防护等级为IP67，整机为户外型，防尘防水能力强。外壳采用铝合金压铸或铸钢材质，表面喷涂环氧树脂，防腐蚀性能优良。环境温度适应-20℃至+70℃（可选-40℃低温型），可在户外、潮湿、粉尘等恶劣环境中长期稳定运行。
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。如需特殊通径、更高压力等级、特殊材质或更详细的技术数据，可联系罗伯逊ROBERTSON®技术团队获取对应型号的产品规格书。
1. 蝶阀结构型式

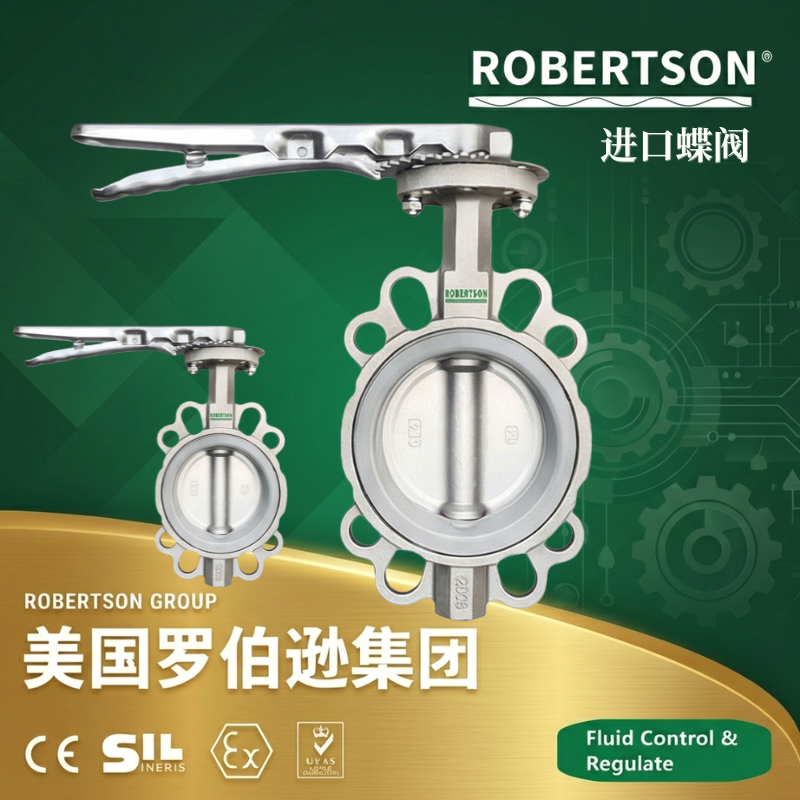

中线对夹式蝶阀：阀杆轴心、蝶板中心、阀体通道中心三者重合，结构简单、制造方便、成本低。密封副采用橡胶或PTFE等弹性材料，适用于常温、中低压、洁净介质工况，如给排水系统、暖通空调系统。启闭过程中蝶板与阀座始终存在挤压与刮擦，但软密封可保证零泄漏。

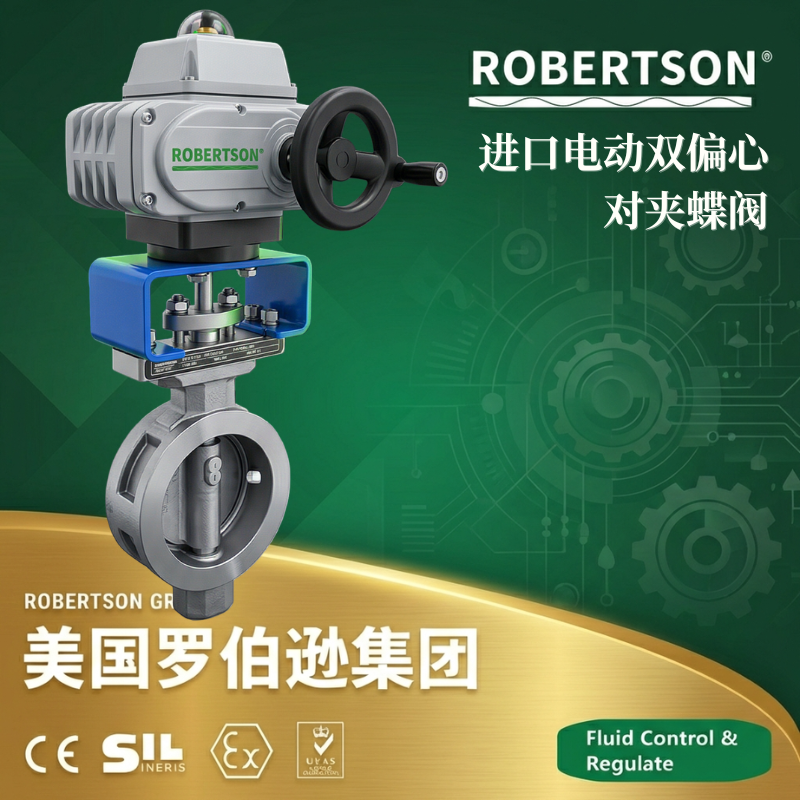

双偏心蝶阀：阀杆轴心同时偏离蝶板中心和阀体中心，开启时蝶板迅即脱离阀座，大幅度消除蝶板与阀座间的过度挤压和刮擦现象，减轻开启力矩，降低磨损，提高阀座寿命。由于刮擦大幅降低，可采用金属阀座，提高蝶阀在高温领域的应用范围，适用温度可达450℃以上。
三偏心蝶阀：在双偏心的基础上增加密封面锥形偏心，蝶板密封面与阀座密封锥面在启闭瞬间实现零摩擦接触。密封副采用不锈钢与石墨层叠压合形成的多层次金属硬密封结构，具备金属硬密封的耐高温性能和弹性软密封的补偿特性，在交变热应力下密封面不易变形或开裂，达到“越关越紧”的双向零泄漏密封效果。适用于高温高压蒸汽、油气输送、强腐蚀性介质等严苛工况，是电力、石化、炼油等行业的首选方案。
单偏心蝶阀：阀杆轴心偏离蝶板中心，使蝶板上下端不再成为回转轴心，分散和减轻了蝶板与阀座的过度挤压。但刮擦现象未完全消除，采用较少，可根据特殊工况定制。
2. 蝶阀连接方式
对夹式连接：结构紧凑、重量轻、长度短、安装空间要求小，通过螺栓将阀体夹持在两片管道法兰之间，适用于中低压管路及安装空间受限的场合。公称压力可达PN16/PN25，公称通径DN50～DN1200，是中大口径蝶阀最常用的连接形式。
法兰连接：阀体两端带法兰，通过螺栓与管道法兰连接。可根据需要选配RF凸面、MFM凹凸面、TG榫槽面等密封面形式，适用GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5等多种法兰标准。适用于对连接强度和密封可靠性要求较高的大口径及中高压管路。
焊接连接：阀体与管道通过焊接直接固定，适用于高温高压及免维护的永久性管路连接。焊接蝶阀无法兰，对管道保温和包扎带来了很大的方便和美观。焊接坡口可按GB/T 12224、ASME B16.25、DIN 2559等标准加工，焊接连接可实现永久性的零泄漏，特别适用于石油化工、电力等不允许检修更换的管路系统。
凸耳式连接（支耳式） ：阀体两端带有凸耳结构，通过螺栓与管道法兰连接，无需单独配置密封垫片。适用于管路末端安装或需要在线拆卸维修的场合，常用于泵出口、管路末端等特殊布置位置。
3. 密封形式及密封副材质
软密封
金属硬密封
4. 阀体材质
不锈钢（304/316/CF8/CF8M/CF3M） ：耐腐蚀性能优异，适用于弱酸弱碱、食品、医药等行业及腐蚀性介质工况。
双相不锈钢（2205/2507） ：兼具奥氏体不锈钢的良好韧性和铁素体不锈钢的高强度，耐氯化物应力腐蚀性能突出，适用于海洋工程和含氯介质工况。
特种耐热合金（310S/2520/镍基高温合金） ：适用温度可达1000℃以上，适用于高温烟气、焚烧炉、冶金加热炉等极端高温工况。
其他特殊合金材料（哈氏合金、蒙乃尔合金、钛合金等）可按需定制。
5. 电动执行器类型及控制方式
普通开关型：接收有源或无源开关量信号（如AC220V、DC24V、AC380V等），驱动电机正反转带动蝶板旋转，实现全开或全关两位控制。适用于不需要流量调节而只需定时开启或关闭的工况场合，如消防水系统、循环冷却水切断、污水处理厂进水闸门等。
智能调节型（比例型） ：一体化结构设计，直接接受4-20mA DC或0-10V DC标准模拟量信号，实现阀门开度的连续无级比例调节，并输出4-20mA阀位反馈信号，构成闭环控制。适用于需要精确控制流量、压力、温度的工艺系统。

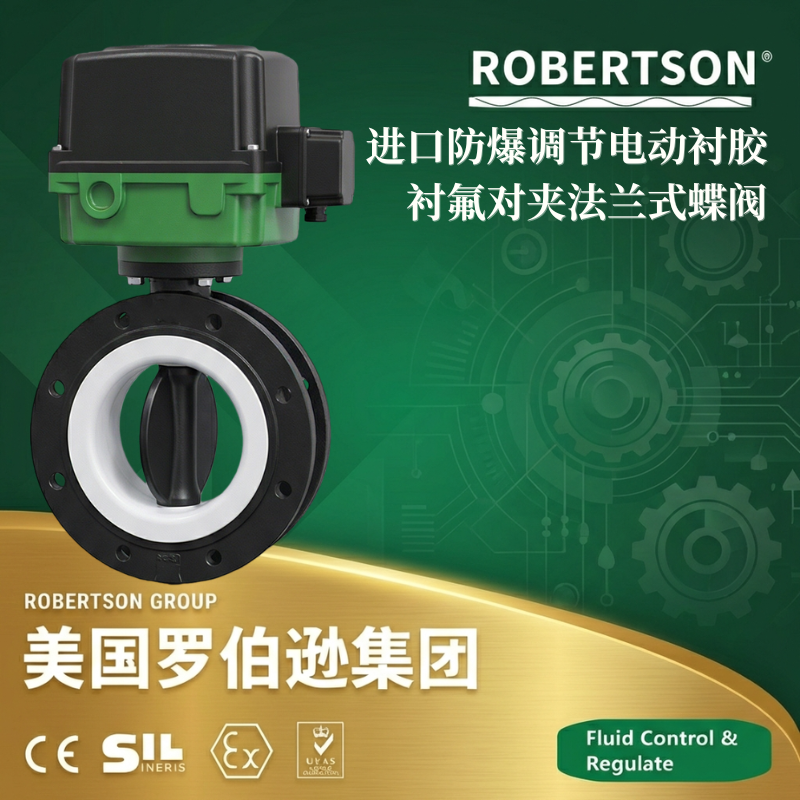

防爆型：防爆等级Exd Ⅱ BT3/T4或Exd Ⅱ CT4/CT6，适用于石油化工、炼油、燃气等防爆区域的流体控制系统。
数字通讯型：支持Modbus RTU/TCP、Profibus DP、HART等现场总线通讯协议，可无缝接入DCS/SCADA系统，实现远程参数设定、状态监测及故障诊断。
6. 电动执行器电源电压
AC380V 50Hz（三相，标准配置，电站及大型工业系统常用）
AC220V 50Hz（单相，常规工业场合常用）
AC110V / AC415V / AC440V（60Hz，出口项目定制）
DC24V / DC12V（直流低压，适用于安全电压要求或移动供电场合）
其他特殊电压可按需定制
7. 执行器功能配置
就地/远程切换：执行器面板设置就地/远程切换开关，便于现场调试和维护操作。
阀位指示器：机械式或液晶显示阀位指示器，直观显示阀门当前开度状态。
8. 蜗轮蜗杆传动
对于手动操作或需要自锁功能的场合，可配套蜗轮蜗杆减速器。蜗轮蜗杆传动使蝶板具有自锁能力，可使蝶板停止在任意位置上，同时改善阀门的操作性能，降低操作力矩。
9. 蝶板材质
10. 阀杆材质
不锈钢（2Cr13） ：常规标准配置，经调质处理，具有良好的抗腐蚀性和抗擦伤性。
不锈钢（304/316/17-4PH） ：耐腐蚀性能更优，适用于腐蚀性介质和食品、医药行业。
高强度合金钢：适用于大扭矩、高压差工况。
11. 填料材质
12. 防护等级及特殊环境适应
13. 特殊功能配置
隔热夹套：适用于高温烟气阀门的隔热保护。
防结露装置：执行器内置加热器，可用于防结露对夹蝶阀等特殊工况。
14. 制造标准体系选择
国标体系（GB/JB） ：按GB/T 12238-2008《法兰和对夹连接弹性密封蝶阀》、JB/T 8527-1997《金属密封蝶阀》标准设计制造。连接法兰标准按GB/T 9113或JB/T 79执行。适用于国内各类工业、市政工程的标准化配套需求。
美标体系（ASME/API） ：按API 609、ASME B16.34标准设计制造，法兰连接尺寸按ASME B16.5，结构长度按ASME B16.10，压力试验按API 598。适用于出口项目、引进技术机组及与进口设备配套的需求。
欧标体系（EN/DIN） ：按EN 593、EN 12516标准设计制造，法兰连接按EN 1092-1，结构长度按EN 558。适用于欧洲标准项目。
日标体系（JIS） ：按JIS B2032标准，法兰连接按JIS B2220。适用于日本标准体系项目。
15. 适用行业与应用
给排水工程：城市供水、污水处理、市政管网——中线对夹式蝶阀（软密封），经济实用，可实现零泄漏。
石油化工：炼油装置、化工流程、油气输送——双偏心/三偏心蝶阀（金属硬密封），耐高温高压、耐腐蚀，安全可靠。

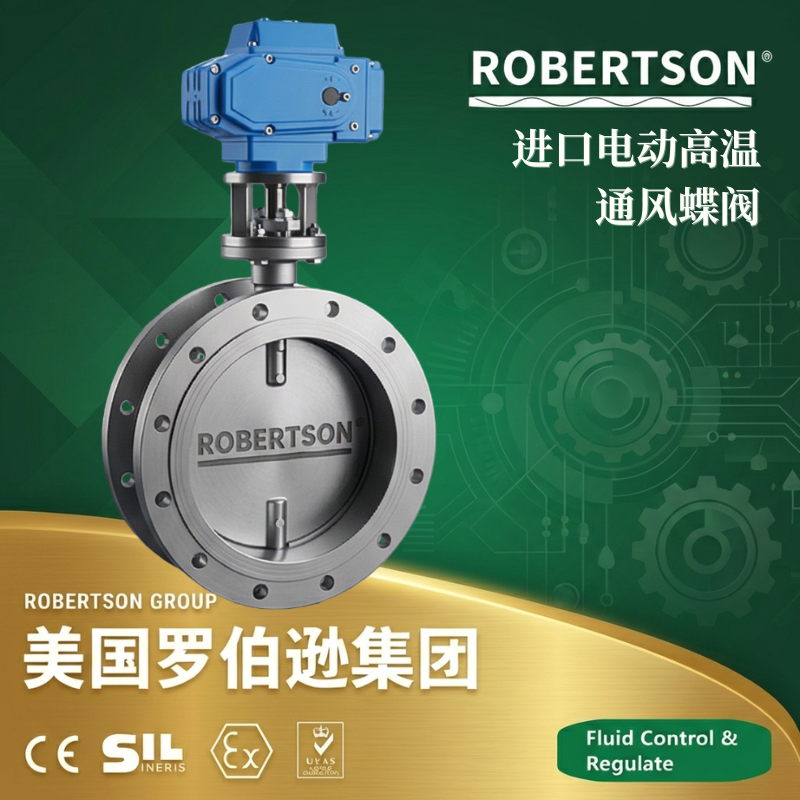

冶金工业：高炉热风炉、余热回收、煤气管道——高温型三偏心蝶阀，耐高温、抗热疲劳。
船舶与海洋工程：海水冷却系统、压载水系统——双相不锈钢蝶阀，耐氯离子腐蚀，防护等级IP68。
暖通空调（HVAC） ：大型供暖和制冷网络、区域能源站——加长杆蝶阀，便于保温层外操作，节能可靠。

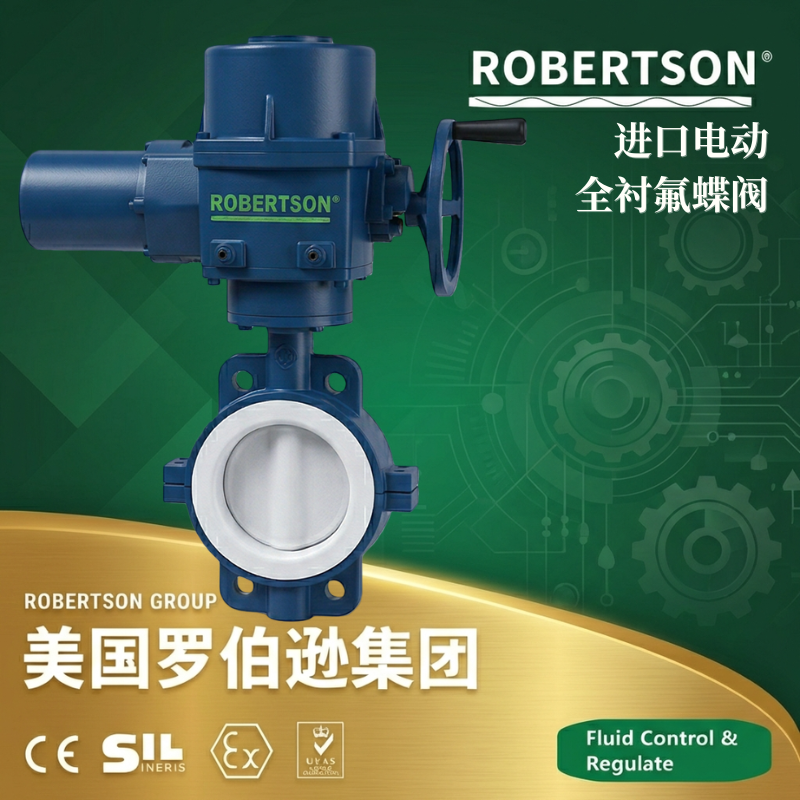

食品与医药：纯净管路、制药用水系统——不锈钢材质+PTFE软密封，洁净无污染，符合卫生标准。
造纸与制糖：含纤维介质管路——双偏心硬密封蝶阀，流道大、不易堵塞。
水利工程：引水工程、泵站出水口——大口径法兰蝶阀（DN2400以上），承载力强、操作可靠。
以上配置可根据具体工况要求及系统控制需求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
