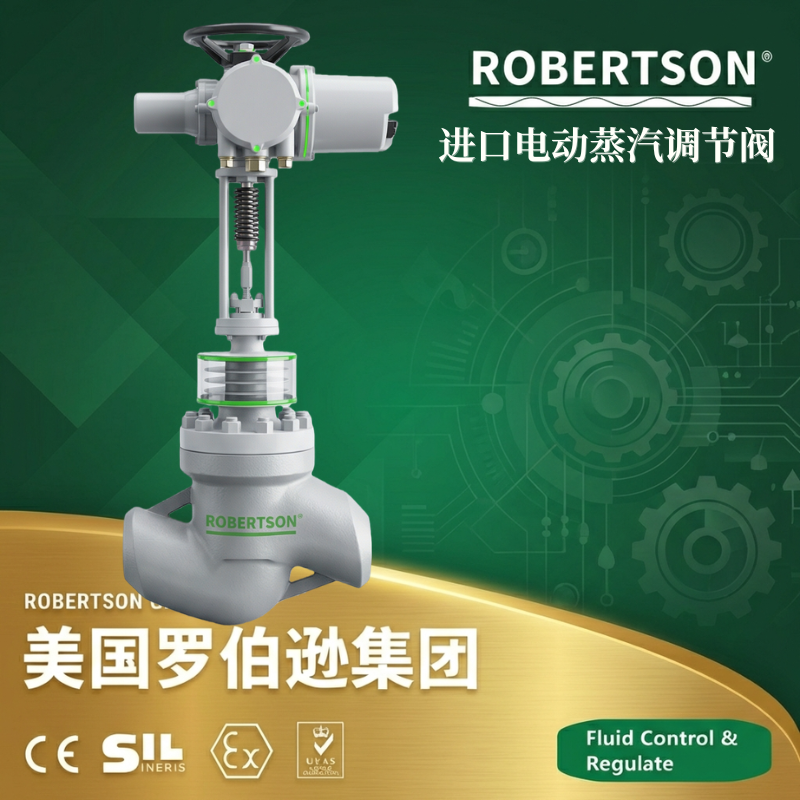

美国罗伯逊ROBERTSON®进口电动蒸汽调节阀是工业蒸汽系统自动化控制中的核心执行单元，由高品质蒸汽调节阀体与智能型电动执行器组合而成。该产品属于直行程调节阀类，控制系统将蒸汽工艺参数（如流量、压力、温度等）与设定值的偏差信号经PID调节后输出4-20mA标准电流信号至电动执行器，执行器驱动阀杆带动阀芯产生位移，改变阀芯与阀座间的流通截面积，从而实现对蒸汽介质流量、压力或温度的连续自动调节。 产品广泛应用于电厂锅炉蒸汽系统、石化装置蒸汽管网、工业蒸汽供热管网、制药及食品加工蒸汽灭菌系统等需要精确控制蒸汽参数的自动控制系统中。本系列产品提供单座调节阀、套筒调节阀、双座调节阀、三通调节阀、波纹管密封调节阀等多种阀体结构方案，可根据不同的蒸汽工况条件和控制要求灵活选配。设计符合IEC 60534、GB/T 17213、GB/T 4213等国内外权威标准，适用于过热蒸汽、饱和蒸汽等高温高压介质的精确调节控制。
1. 多种阀体结构，适应不同工况
根据蒸汽工况和控制要求，本产品提供多种阀体结构方案。单座调节阀泄漏量小（可达ANSI Ⅳ级或Ⅴ级）、许用压差较大，适用于对泄漏要求严格、压差较小且口径不大的洁净蒸汽工况。套筒调节阀采用套筒导向结构，平衡型好、允许压差大、稳定性高、噪音低，适用于压差较大的蒸汽管路。双座调节阀许用压差大，适用于高压差、大口径蒸汽场合，但泄漏量较大（一般ANSI Ⅲ级）。三通调节阀分为合流型和分流型两种，适用于蒸汽管路的分流、合流及温度控制。
2. 阀体流道优化，流通能力大
阀体流道呈S流线型设计，压降损失小，流量系数大，可调范围广，能够显著提高蒸汽管路的流通效率。
3. 多种流量特性，调节精度高
阀芯可根据调节系统的要求选配不同的流量特性。等百分比（对数）流量特性——小开度时流量变化小、调节平稳，大开度时流量变化大、调节灵敏，适用于蒸汽负荷变化较大的场合。线性流量特性——流量与行程成线性关系，适用于蒸汽负荷变化较小的场合。
4. 高温适应性优异
针对蒸汽介质的高温特性，本产品提供常温型（-20～200℃）和高温型（-60～450℃）两种阀盖结构，高温型阀盖增设散热片，可有效降低填料部位温度，保证填料密封的长期可靠性。根据介质温度范围，阀体及阀内件材料进行分级配置，确保产品在各种温度工况下的安全稳定运行。
5. 高温密封可靠，泄漏等级高
针对高温蒸汽介质，密封面可选用堆焊司太立钴基硬质合金材质，550℃工况下仍能保持HRC35以上的稳定硬度，具有优异的抗擦伤、抗冲蚀性能。产品泄漏等级涵盖Ⅳ级、Ⅴ级及Ⅵ级，可根据工况要求选配满足ANSI/FCI 70.2标准的相关泄漏等级。
6. 智能电动执行器，精准控制
配套的智能型电动执行器采用先进的微处理器控制技术，接受标准的4-20mA（或0-10V、1-5V等）模拟量控制信号，通过伺服放大器驱动电机正反转，实现阀位自动调节。同时输出4-20mA阀位反馈信号至控制室，实现闭环控制。断信号保护功能可设定控制信号丢失时的阀门保护状态——全开、全关或保持原位，防止因信号中断造成工艺失控。
7. 手电一体化设计
执行器配备手动离合装置，可在断电或检修时通过手轮进行手动操作，无需拆除电机。手动/自动切换机构安全可靠，带电时自动复位至电动状态。
8. 波纹管密封结构，杜绝外漏
对于蒸汽管路中有严格外漏要求的场合，可配置波纹管密封结构。该结构在阀杆处采用波纹管密封与填料双重密封，波纹管将蒸汽介质与大气完全隔离，实现零泄漏，特别适用于纯蒸汽系统和制药行业的GMP规范要求。
9. 材质多样，耐温范围宽
阀体材质覆盖铸钢（WCB）、铬钼钢（WC6/WC9）、不锈钢（304/316/316L）及合金钢等多种选择，适用温度范围可达-60℃～+560℃。阀内件可根据蒸汽温度分级选配相应材质，阀杆经调质及表面硬化处理，具有良好的抗腐蚀性、抗擦伤性和耐磨性。
10. 防护等级高，适应环境能力强
电动执行器标准防护等级为IP55（可定制IP65/IP67/IP68），适用于室内及一般蒸汽管路安装环境。防爆型电动执行器可满足Exd Ⅱ BT4/CT6等防爆等级要求，适用于石化、化工等防爆区域的蒸汽系统。
| 参数项目 | 技术参数范围 |
|---|---|
| 公称通径（DN） | DN15～DN600 |
| 公称压力（PN） | 1.6 MPa～10.0 MPa（PN16～PN100） |
| 压力等级（Class） | Class150～Class600 |
| 阀体结构型式 | 单座式 / 套筒式 / 双座式 / 三通式（合流型/分流型） |
| 阀体结构样式 | 直通铸造（锻造）球形阀 |
| 连接方式 | 法兰连接（RF/MFM/TG/RJ）、焊接连接（对焊BW/承插焊SW） |
| 驱动方式 | 电动控制（直行程电动执行器），手电一体化 |
| 额定行程（L） | 16 mm / 25 mm / 40 mm / 60 mm / 100 mm |
| 流量特性 | 等百分比流量特性 / 线性流量特性 |
| 固有可调比 | 50:1 |
| 适用介质温度范围 | -60℃～+560℃ |
| 常温型工作温度 | -20℃～+200℃ |
| 高温型（散热型）工作温度 | -60℃～+450℃ |
| 低温型工作温度 | -40℃～-196℃（深冷场合） |
| 适用介质 | 过热蒸汽、饱和蒸汽、锅炉给水、导热油、水、油品等 |
| 泄漏等级 | ANSI Ⅳ级 / ANSI Ⅴ级 / ANSI Ⅵ级（符合ANSI/FCI 70.2标准） |
| 阀体材质 | 铸钢（WCB）、铬钼钢（WC6/WC9）、不锈钢（304/316/316L/CF8/CF8M） |
| 阀内件材质 | 304/316不锈钢、416不锈钢、不锈钢+司太立合金堆焊（Stellite） |
| 阀杆材质 | 不锈钢（2Cr13、304、316），经调质及表面硬化处理 |
| 阀盖形式 | 标准型（-17～+250℃）、高温型（散热片，-60～+450℃）、低温型（加长阀盖，-196℃）、波纹管密封型 |
| 密封填料 | V型聚四氟乙烯填料 / V型柔性石墨填料 |
| 制造标准 | IEC 60534、GB/T 17213《工业过程控制阀》、GB/T 4213《气动调节阀》 |
| 法兰连接标准 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5 |
| 结构长度标准 | GB/T 17213、ISA S75.16、ASME B16.10 |
| 检验与试验标准 | GB/T 4213、ISA 75.19.01 |
| 执行器电源电压 | AC220V 50Hz（单相）/ AC380V 50Hz（三相） |
| 执行器控制信号 | 4-20mA DC / 0-10mA DC / 0-10V / 1-5V / 220VAC（开关信号） |
| 执行器反馈信号 | 4-20mA DC |
| 执行器防护等级 | IP55（标准），可定制IP65/IP67/IP68 |
| 防爆等级 | Exd Ⅱ BT4 / Exd Ⅱ CT6（可选） |
| 执行器环境温度 | -25℃～+70℃ |
| 执行器环境湿度 | ≤95% |
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。如需特殊通径、更高压力等级或更详细的技术数据，可联系罗伯逊ROBERTSON®技术团队获取对应型号的产品规格书。
1. 阀体结构型式
2. 阀体材质
铸钢（WCB） ：适用于工作温度≤425℃，常规蒸汽工况
铬钼钢（WC6/WC9） ：适用于工作温度≤540℃/≤570℃，高温高压蒸汽工况，具有优异的高温持久强度和抗蠕变性能
不锈钢（304/316/316L/CF8/CF8M） ：适用于腐蚀性介质和洁净蒸汽工况
其他特殊合金材料可按需定制
3. 阀盖形式
标准型：适用温度-17℃～+250℃
4. 阀内件材质
304/316不锈钢：适用于常规蒸汽工况，经济可靠
416不锈钢：具有良好的耐磨性能，适用于一般磨损工况
不锈钢+司太立合金堆焊：阀芯和阀座密封面堆焊司太立钴基硬质合金，适用温度≤550℃，具有优异的抗擦伤、抗冲蚀性能，是高温高压蒸汽工况的首选方案
616HT材质（F91级） ：经特殊调质处理的9Cr-1Mo-V系马氏体耐热钢，常温硬度可达HRC38-45，适用于超高温高压蒸汽工况
5. 流量特性
6. 泄漏等级
7. 连接方式
法兰连接：RF凸面、MFM凹凸面、TG榫槽面、RJ环连接面，适用GB、ANSI、DIN、JIS等多种法兰标准
焊接连接：对焊BW、承插焊SW，适用于高温高压及免维护管路
8. 电动执行器类型
9. 执行器控制方式
模拟量控制型：接受4-20mA、0-10V、1-5V等标准模拟量控制信号，输出4-20mA阀位反馈信号，实现闭环精确控制
数字通讯型：支持Modbus-RTU、Profibus等现场总线通讯协议（可定制）
10. 执行器电源电压
AC220V 50Hz（单相，标准配置）
AC380V 50Hz（三相）
AC110V / AC415V / AC440V（60Hz，特殊订货）
DC24V
11. 执行器功能配置
限位开关及扭矩保护装置
电机过热保护装置
缺相保护装置
阀位开度指示器（就地/远程）
12. 密封填料
13. 防护等级
14. 防爆等级（电动执行器）
15. 特殊配置
保温夹套：适用于高温蒸汽管路，减少热量散失
过滤减压装置：可选配蒸汽专用过滤器，防止杂质进入阀芯与阀座密封面
电加热器：安装在电动执行器内，用于低温环境下防止内部结露
位置变送器：输出4-20mA阀位反馈信号
远程控制模块：支持远程设定、远程控制、状态监测、故障报警等功能
以上配置可根据具体蒸汽工况要求及系统控制需求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
