1. 专用真空密封结构，气密性能卓越

与普通闸阀的关键区别在于，真空闸阀在填料密封处加装了真空密封环，具有自胀压紧作用，密封性能远优于普通闸阀。阀盖填料室设有专用真空密封结构，使系统与大气完全隔离，具有很好的系统气密性。各接合面采用高强度膨胀材料密封，膨胀系数大，确保在整个压力范围内的稳定密封。

2. 平行双密封副双向密封，密封面自动补偿

采用平行双密封副半强制双向密封设计，密封面到位运动和楔形紧运动分步作用实现零泄漏，密封面运动摩擦力小、启闭轻便。密封面磨损具有自动补偿功能，阀杆经调质和表面氮化处理，具有良好的抗腐蚀性、抗擦伤性和耐磨性。

3. 双片式阀板与弹性密封，高温真空兼容

阀板密封采用氟橡胶（FKM）或全氟醚橡胶（FFKM），提供弹性密封圈和金属密封两种方案，满足从高真空到超高真空的不同密封等级要求。阀板密封设计经过精密工程，确保在真空负压条件下的有效密封。

4. 电动智能控制，远程操作高效

配套多回转电动执行机构，适用于闸阀等多圈转动驱动的阀门类型。以三相AC380V 50Hz或单相AC220V 50Hz电源为动力，支持开关型（无源干触点开关控制）和调节型（4-20mA DC模拟信号控制）两种控制模式。执行器具备过热保护、过载保护、缺相保护、堵转保护等多重安全保护功能。

5. 多回转电动执行器适配

配套系列多回转阀门电动装置，适配闸阀等多转式阀门。采用一体化智能设计，内置伺服放大器，无须另配伺服放大器。配有转矩控制机构、行程控制机构和手电动切换机构，除就地操作外还可进行远距离操作、PLC控制及4-20mA模拟信号智能控制。

6. 宽泛的温度与压力适用范围

公称压力PN4.0MPa～10.0MPa，适用温度≤200℃的标准工况，也适用于工作温度≤425℃（铬钼钢材≤550℃），工作介质为水、蒸汽或空气的管路上。尤其适用于火力发电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

7. 防爆配置齐全，危险区域安全保障

阀门可提供隔爆型电动执行机构配置，防爆等级ExdⅡBT4，符合GB 3836防爆标准及ATEX防爆认证要求，广泛适用于Zone 1及Zone 2爆炸性气体环境。

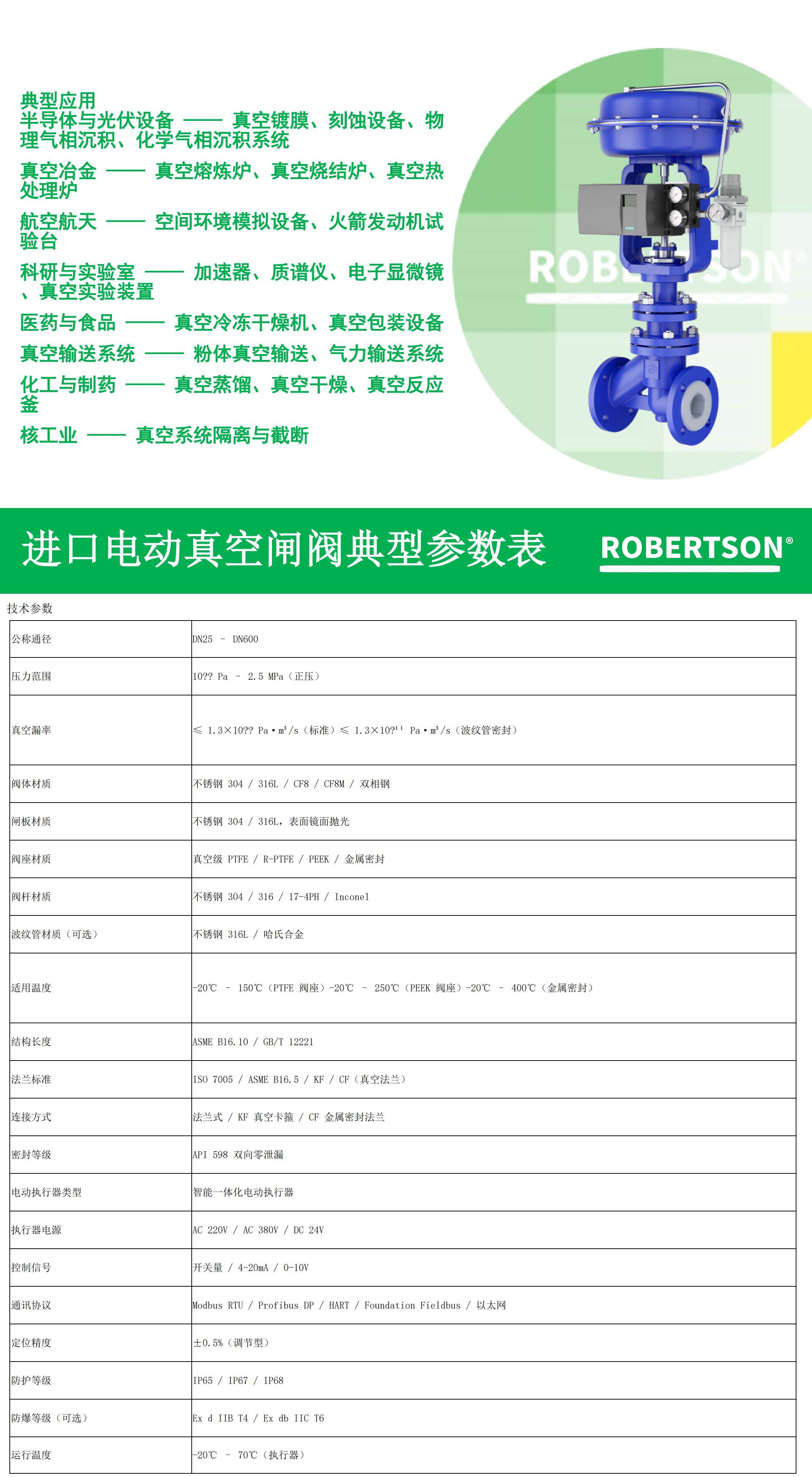

参数项	技术指标
产品型号	NKZ941 / NKZK-941 系列
公称通径	DN50～DN600（2英寸～24英寸），部分可达DN1200以上
公称压力	PN1.6MPa～16.0MPa（Class150～Class900）
适用温度	≤425℃（铬钼钢≤550℃）
试验压力	壳体强度试验：1.5倍公称压力；密封试验：1.1倍公称压力
阀体材质	铸钢、不锈钢304、不锈钢316、合金钢
闸板材质	WCB、不锈钢304/316，密封面堆焊司太立（Stellite）硬质合金
阀杆材质	不锈钢2Cr13、1Cr17Ni2、304、316
真空密封结构	专用真空密封环（填料室加装），具有自胀压紧作用
密封副结构	平行双密封副半强制双向密封/楔式闸形
密封面运动	分步式（到位运动+楔形紧运动），摩擦力小，有自动补偿功能
填料密封	V型聚四氟乙烯填料、柔性石墨填料，真空密封环加装
法兰垫片	复合材料，膨胀系数大，气密性能好
泄漏等级	符合GB/T 13927标准，气密封性能远优于普通闸阀
连接方式	法兰连接（RF/FF）、对焊连接（BW）
设计制造标准	GB/T 12234、ASME B16.34、JB/T 3595
压力-温度等级	GB/T 12224、ASME B16.34
试验与检验标准	API 598、GB/T 13927、JB/T 9092
适用介质	水、蒸汽、空气、低真空介质
适用行业	火电厂汽机冷凝和真空负压系统、锅炉蒸汽管路、石油化工、水力电站、仪器仪表
