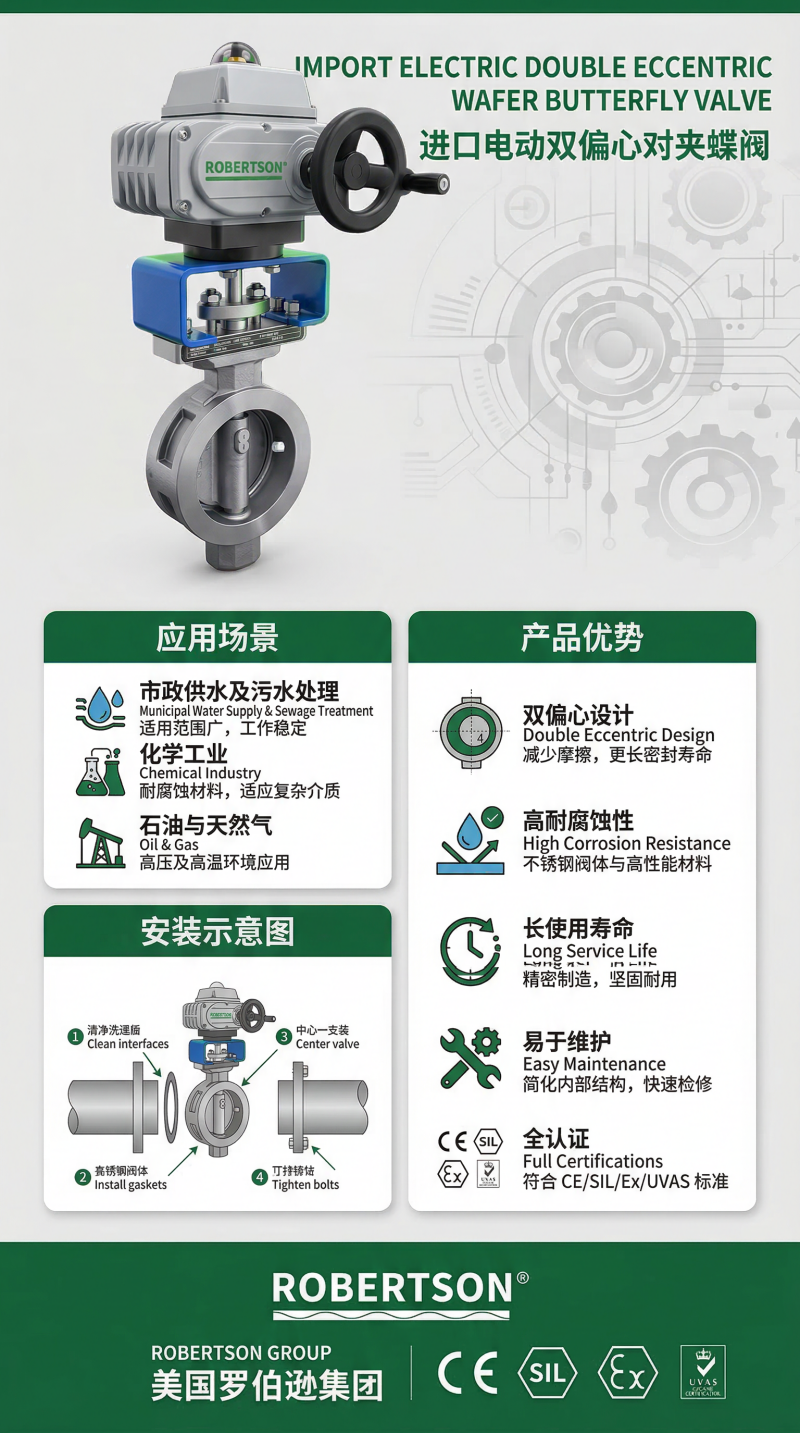

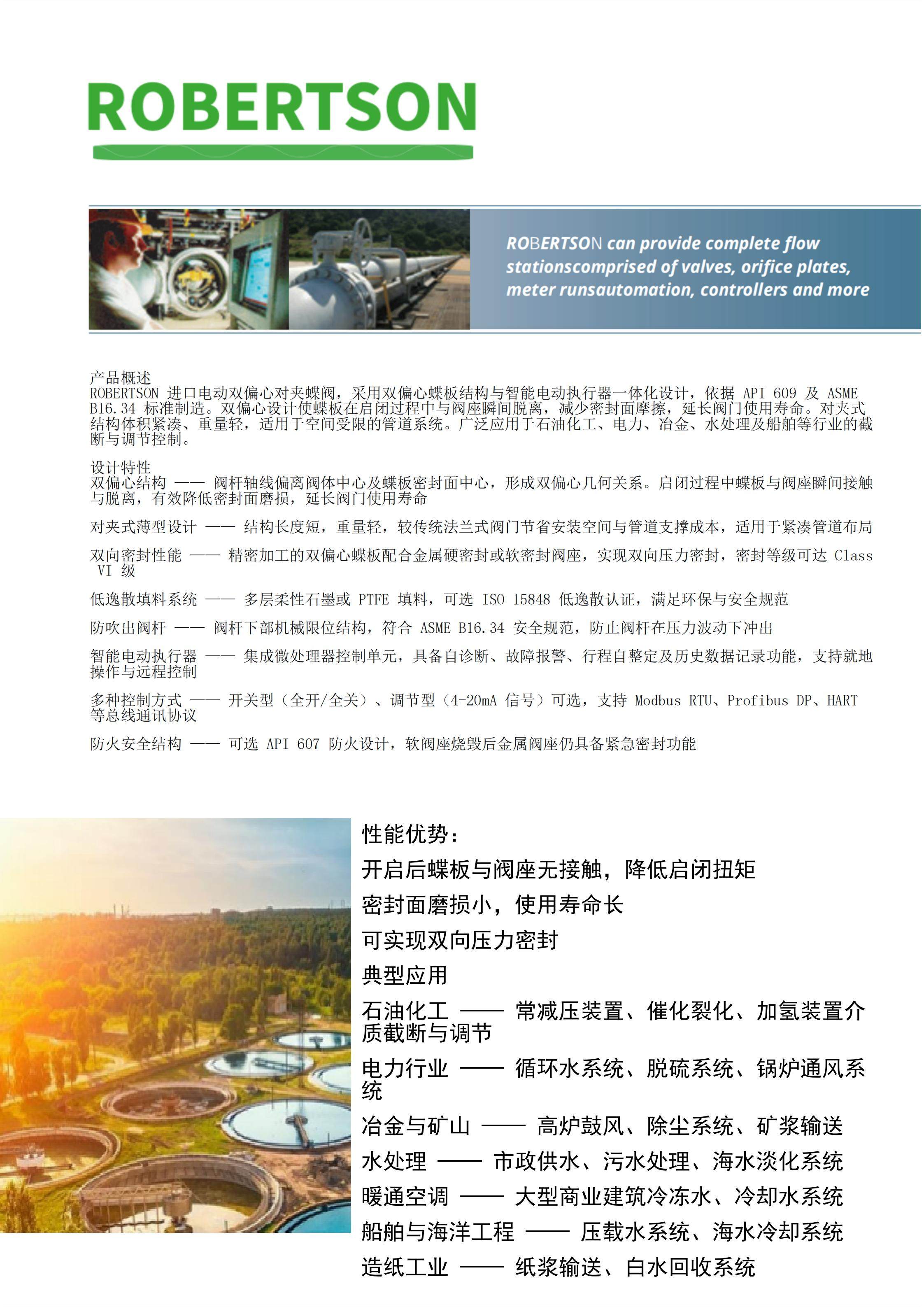

美国罗伯逊ROBERTSON进口电动双偏心对夹蝶阀，是一款专为高温、高压及严苛工业工况设计的高性能切断与调节阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为石油天然气、石油化工、电力能源、冶金钢铁、煤化工、集中供热及环保工程等行业提供高效可靠的流体控制解决方案。 本产品严格遵循API 609、ASME B16.34、GB/T 12238及JB/T 8527等国内外主流标准设计制造，阀门采用对夹式连接，结构紧凑、安装便捷，特别适用于安装空间受限的管路系统。产品采用双偏心密封结构，阀杆轴心既偏离蝶板中心，也偏离本体中心，使蝶板在开启的瞬间立即脱离阀座密封面，大幅度消除蝶板与阀座的不必要的过度挤压、刮擦现象，在减轻开启阻矩、降低磨损的同时，大大延长了阀座寿命。密封面均采用堆焊钴基硬质合金（司太立）或不锈钢，具有优异的耐腐蚀性，使用寿命长。产品提供软密封（PTFE/RPTFE/PPL）和金属硬密封两大系列配置，金属硬密封适用温度可达450℃，全面适配水、蒸汽、油品、气体、酸类、碱类等多种介质。 公称通径覆盖DN50至DN1500（2英寸至60英寸）及以上，公称压力涵盖PN1.0MPa至16.0MPa（Class150至Class1500），适用温度范围覆盖-120℃至+450℃。阀体材质涵盖碳钢、铸钢、不锈钢304/316/316L、蒙乃尔、哈氏合金及双相不锈钢等多种材料，产品广泛应用于冶金、电力、石油化工以及给排水和市政建设等工业管道上，作调节流量和截断流体使用，适用于水、蒸汽、煤气、空气、天然气、油品、强碱、强酸、含固体颗粒介质、腐蚀性介质等多种介质。
1. 双偏心密封结构，启闭无摩擦
采用双偏心密封结构，阀杆轴心既偏离蝶板中心，也偏离本体中心。当阀门开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面；在其关闭时，只有在关闭的瞬间，蝶板密封面才会接触并压紧阀座密封面。该设计使蝶板密封面在大部分启闭行程范围内均与阀座无接触，仅在关闭瞬间形成密封接触，彻底消除了传统蝶阀在启闭过程中因摩擦造成的密封面磨损，大幅度消除蝶板与阀座的不必要的过度挤压、刮擦现象，在减轻开启阻矩、降低磨损的同时，大大延长了阀座寿命。
2. 双向密封零泄漏，密封性能优越
采用双偏心结构，配合唇形弹性密封阀座设计，可实现双向零泄漏密封。在构造上，两个方向无论哪一方受力，都可利用液体压力，使阀板和阀环紧密接合，因为液体压力越高，密闭性能越好。密封等级可达ANSI Class VI级或MSS-SP-61无气泡密封。经独立测试证明，可在蒸汽、氢气、酸性气体（NACE）、腐蚀性化学品、海水和高温气体等严苛介质中实现双向零泄漏密封。
3. 软密封与金属硬密封双重配置，适用温度范围广
根据介质温度及密封等级要求，提供软密封和金属硬密封两大系列。
软密封系列：密封阀座采用PTFE（适用-20℃～+150℃）、RPTFE（增强型，适用-40℃～+180℃）或PPL（对位聚苯，适用-20℃～+300℃）等弹性材料，化学惰性强，摩擦系数低，可实现双向零泄漏，摩擦系数仅为0.04，具有优异的密封性能。
金属硬密封系列：密封面采用堆焊钴基硬质合金（司太立）或镍基合金，硬度高、耐磨损、抗擦伤，适用温度可达450℃以上，适用于高温及含颗粒介质的极端工况。
4. 对夹式连接，结构紧凑安装便捷
阀门采用对夹式连接方式，通过长螺栓将阀体直接夹在管道两片法兰之间，结构简单、体积小、重量轻、安装尺寸小，驱动力矩小、操作简单、迅速，特别适用于安装空间受限的管路系统。同时可提供支耳式（Lug）和法兰式（RF/FF）连接选项。
5. 防吹出阀杆设计，多重安全保护
阀杆采用防吹出结构设计，当密封界限内阀杆出现损坏时，在介质的作用下，阀杆不致吹出，防止安全事故的发生，设计符合API 609标准规定。阀杆设计结合了防爆功能，确保安全操作和卓越的使用寿命。阀杆顶端有防吹出结构，在轴意外断裂时防止轴的上部移窜出压盖。采用整体式阀杆，并且在填料上方带有防吹出环使得阀杆在工况压力下完全符合标准。
6. 防火结构设计，本质防火安全
阀门可选配防火结构，按API 607标准进行设计执行。防火型的蝶阀结构采用金属阀座与软密封阀座双阀座结构，当软阀座损毁时，金属阀座继续保持密封，从而达到防火要求。一旦蝶阀的软密封阀座着火烧损后，不锈钢金属密封圈便发挥作用使蝶阀保持紧急密封，可防止火灾事故的扩大。同时采用石墨填料，实现双向密封。
7. 防静电结构，消除安全隐患
由于阀座采用聚四氟乙烯等非金属材料，致使蝶板与阀座在启闭过程中会产生静电，静电积累会产生安全隐患。在结构上采用限位套结构将蝶板上的静电通过限位套传递到阀体上，同时在阀体上设置防静电螺栓与地面接触，从而达到消除静电积累的目的。
8. 电动智能控制，实现远程自动化管理
配套精小型或智能型角行程电动执行机构，采用一体化智能设计，支持开关型（无源干触点二位式操作）和调节型（4-20mA模拟量闭环调节）两种控制模式。执行器以AC220V或AC380V电源为动力，通过接收工业自动化仪表控制系统输入的4-20mA标准电流信号或0-10V电压信号，驱动蝶板按规定角度旋转，即可完成启闭动作或调节动作。执行器配备电气、机械二重限位保护装置，具备过热保护、过载保护、缺相保护、堵转保护等多重安全保护功能。
9. 防爆型配置，危险区域安全保障
阀门可配置隔爆型电动执行机构，防爆标志ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物），可选ExdⅡCT6（最高防爆等级）。防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强，防护等级可达IP67，符合GB 3836及ATEX防爆认证要求，可广泛用于Zone 1及Zone 2爆炸性气体环境。
10. ISO 5211标准接口，执行器通用性强
阀体顶部安装法兰符合ISO 5211国际标准高平台直装设计，适配多种品牌和型号的角行程电动执行机构，便于现场升级和维护。同时减少中间支架连接，降低故障概率，提高系统整体可靠性。
11. 宽泛的通径与温压适用范围
公称通径覆盖DN50至DN1500（2英寸至60英寸）及以上，公称压力涵盖PN1.0MPa至16.0MPa（Class150至Class1500），适用温度覆盖-120℃至+450℃。阀体材质涵盖碳钢、铸钢、不锈钢304/316/316L、蒙乃尔、哈氏合金及双相不锈钢等多种材料，全面适配各类介质输送需求。

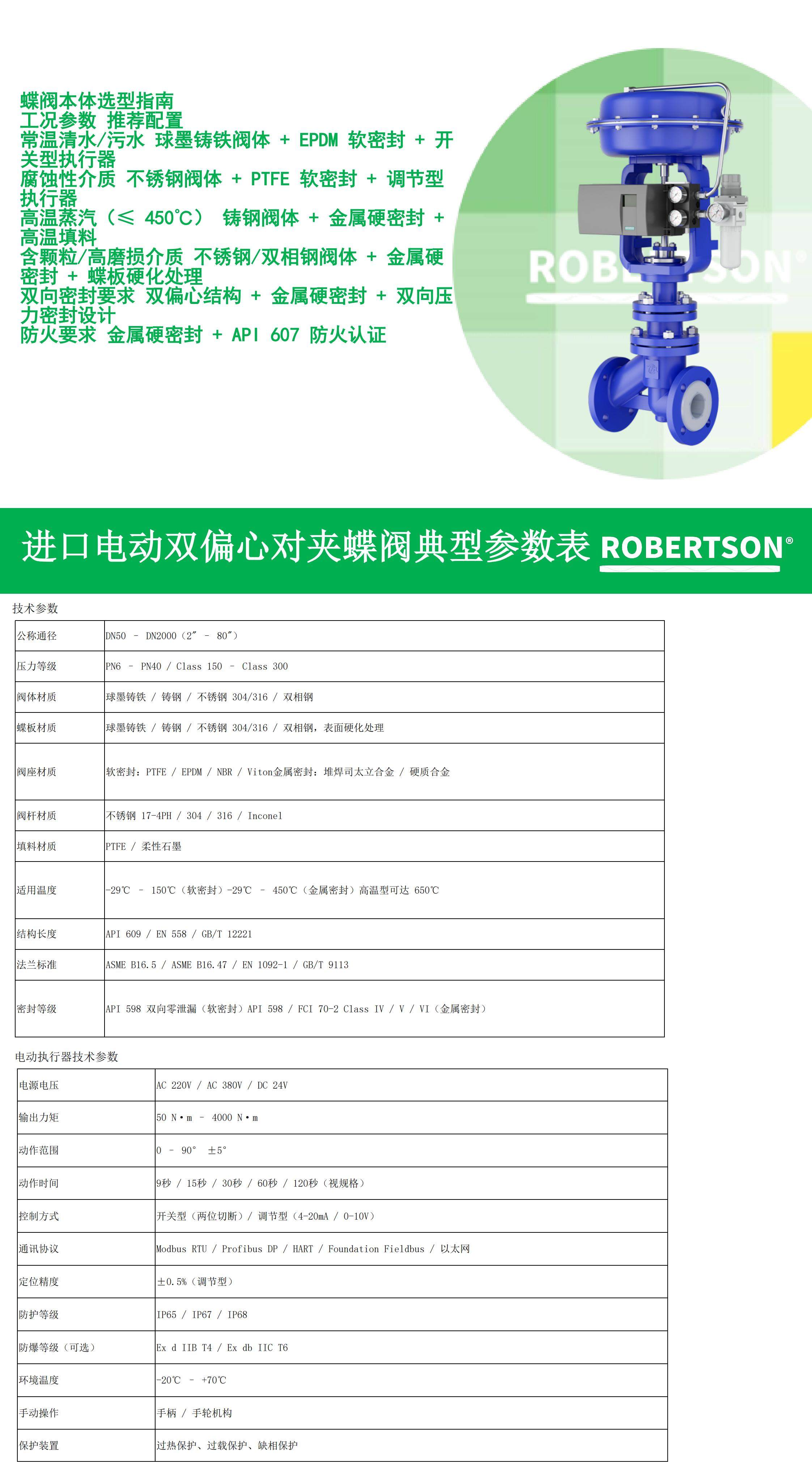

| 参数项 | 技术指标 |
|---|---|
| 产品型号 | D971X（软密封）/ D971H（硬密封）/ D973Y（堆焊硬质合金） |
| 公称通径 | DN50～DN1500（2英寸～60英寸）；部分可达DN2000 |
| 公称压力（国标） | PN1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa、16.0MPa |
| 公称压力（美标） | Class150、Class300、Class600、Class900、Class1500 |
| 强度试验压力 | 1.5倍公称压力 |
| 密封试验压力 | 1.1倍公称压力 |
| 适用温度（软密封） | PTFE：-20℃～+180℃；RPTFE：-40℃～+180℃；PPL：-20℃～+300℃ |
| 适用温度（金属硬密封） | -120℃～+450℃（部分合金可达650℃） |
| 阀体材质 | 碳钢WCB、铸钢、不锈钢304/316/316L、蒙乃尔、哈氏合金、双相不锈钢 |
| 蝶板材质 | 铸钢WCB、不锈钢304/316/316L、镍铝青铜、双相不锈钢 |
| 阀杆材质 | 不锈钢2Cr13、304、316、17-4PH、Inconel 718，防吹出结构设计 |
| 密封阀座（软密封） | PTFE、RPTFE、PPL、唇形弹性密封结构 |
| 密封阀座（硬密封） | 堆焊钴基硬质合金（司太立）、堆焊不锈钢、镍基合金 |
| 密封结构 | 双偏心密封结构 / 唇形弹性密封结构 / 防火双阀座结构 |
| 泄漏等级 | 软密封：双向零泄漏（ANSI Class VI级）；硬密封：FCI 70-2 IV级/V级 |
| 流量特性 | 近似直线（调节性能优异） |
| 连接方式 | 对夹式（Wafer，标配）、支耳式（Lug）、法兰式（RF/FF） |
| 法兰标准 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、ASME B16.47、EN 1092 |
| 结构长度标准 | GB/T 12221、API 609、ISO 5752、ASME B16.10 |
| 设计制造标准 | API 609、ASME B16.34、GB/T 12238、JB/T 8527、MSS SP-68 |
| 防火安全标准 | API 607 / ISO 10497 |
| 防静电标准 | 符合API 608 / API 609要求 |
| 试验与检验标准 | API 598、GB/T 13927、JB/T 9092、MSS SP-61 |
| 适用介质 | 水、蒸汽、煤气、空气、天然气、油品、强碱、强酸、含固体颗粒介质、腐蚀性介质等 |
| 适用行业 | 冶金、电力、石油化工、给排水、市政建设、环保工程、煤化工、船舶制造、集中供热等 |
| 参数项 | 技术指标 |
|---|---|
| 执行器类型 | 角行程电动执行机构（开关型/调节型/防爆型/智能型/精小型） |
| 执行器系列 | DZW系列、HQ系列、DSR系列、3810R系列、OHQ防爆系列 |
| 电源电压 | AC220V 50Hz（标配单相）、AC380V 50Hz（三相可选）、AC110V、DC24V |
| 输入信号（调节型） | 4-20mA DC / 0-10V DC / 1-5V·DC |
| 输出信号（调节型） | 4-20mA·DC模拟量输出 |
| 控制方式 | 开关型（无源干触点二位式控制）/ 调节型（4-20mA闭环调节）/ 智能型（总线控制） |
| 输出力矩 | 50N·m～3000N·m（标准型）；特大口径可达5000N·m～80000N·m |
| 力矩选型安全系数 | 执行器输出力矩需比阀门最大启闭力矩大1.2-1.5倍 |
| 动作范围 | 0～90°（标准）；部分型号0～360°可选 |
| 动作时间 | 9秒、15秒、30秒、45秒、60秒、112秒等多种可选 |
| 控制精度 | 基本误差≤±1%，回差≤1%，死区≤1%；定位精度可达±0.1% |
| 可调范围 | 250:1～350:1 |
| 执行器保护 | 过热保护、过载保护、缺相保护、堵转保护 |
| 手动操作 | 精小型：附带手柄操作；大扭矩型：机械离合机构配手轮操作 |
| 防护等级 | IP65（标配）/ IP67 / IP68（可定制） |
| 环境温度 | 普通型：-30℃～+70℃；低温型：-40℃～+70℃ |
| 环境湿度 | ≤95%（+25℃时） |
| 防爆等级（防爆型） | ExdⅡBT4（标准防爆）/ ExdⅡCT6（加强防爆） |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX |
| 防爆壳体材质 | 硬质铝合金（阳极氧化处理+聚酯粉末涂层） |
| 智能型通讯接口 | Modbus RTU（RS485）、Profibus、HART（可选） |
根据介质腐蚀性等级及工况要求，可选择以下阀体材质：
| 材质 | 代号 | 适用温度 | 特性说明 |
|---|---|---|---|
| 碳钢/铸钢 | WCB / WCC | -29℃～425℃ | 性价比最高，应用最广泛，适用于水、蒸汽、油品等常规介质 |
| 不锈钢304 | CF8 / 304 | -196℃～540℃ | 耐腐蚀性能良好，适用于一般化工及食品行业 |
| 不锈钢316 | CF8M / 316 | -196℃～540℃ | 含钼，耐氯离子腐蚀性能更优，适用于海洋环境及化工工况 |
| 不锈钢316L | CF3M / 316L | -196℃～540℃ | 超低碳不锈钢，耐晶间腐蚀性能优异，适用于强腐蚀性介质 |
| 双相不锈钢 | 2205 / 2507 | -40℃～300℃ | 高强度、耐氯离子腐蚀，适用于海洋工程及酸性介质工况 |
| 蒙乃尔 | Monel | -40℃～400℃ | 耐海水和氢氟酸腐蚀性能优异 |
| 哈氏合金 | Hastelloy C276 | -196℃～650℃ | 耐强酸、高温腐蚀性能卓越，适用于极端化工工况 |
| 镍铝青铜 | Al-Bronze | -196℃～300℃ | 耐海水腐蚀性能优异，适用于船舶及海洋工程 |
根据介质特性及耐磨性要求，可选择以下蝶板材质：
| 材质 | 适用工况 | 特性说明 |
|---|---|---|
| 不锈钢304/316/316L | 腐蚀性介质、卫生级介质 | 耐腐蚀性能良好，标准配置 |
| 碳钢堆焊不锈钢/堆焊硬质合金 | 高温、含颗粒介质 | 密封面硬度高，耐磨抗擦伤 |
| 双相不锈钢 | 高氯环境、海洋工程 | 高强度、耐氯离子腐蚀、耐应力腐蚀开裂 |
| 镍铝青铜 | 海水、海洋工程 | 耐海水腐蚀性能优异，抗空蚀性强 |
根据介质温度及化学特性，可选择以下密封材料：
| 密封材料 | 代号 | 适用温度 | 泄漏等级 | 特性说明 |
|---|---|---|---|---|
| 聚四氟乙烯（标配） | PTFE | -20℃～+150℃ | 零泄漏 | 化学惰性极强，摩擦系数最低，唇形密封结构，弹性好，可靠性高 |
| 增强聚四氟乙烯 | RPTFE | -40℃～+180℃ | 零泄漏 | 添加玻璃纤维/碳纤维，抗蠕变性能提升，耐磨性增强 |
| 对位聚苯（高温型） | PPL | -20℃～+300℃ | 零泄漏 | 耐温性能优于PTFE，耐磨性好，适用于中高温介质 |
| 聚醚醚酮 | PEEK | -40℃～+250℃ | ≤0.01% Kvs | 高强度、耐磨损，适用于高压差及频繁开关工况 |
| 金属硬密封（堆焊钴基硬质合金） | Stellite | -120℃～+450℃ | ≤0.01% Kvs | 钴基硬质合金，耐高温、耐磨、抗擦伤，适用高磨损工况 |
| 镍基合金密封 | Inconel | -196℃～+650℃ | ≤0.01% Kvs | 适用于超高温及腐蚀性介质 |
根据介质温度及密封等级要求，可选择以下密封结构：
根据控制需求、现场环境及防爆要求，可配置以下电动执行机构：
A. 精小型开关型执行机构
远程开关控制（无源干触点），实现阀门全开/全关二位式操作；
配备电气、机械双重限位保护装置，标配手柄手动操作装置；
体积仅相当于同类产品的35%左右，免加油免点检、防水防锈；
适用于只需要全开/全关操作的大口径切断工况。
B. 调节型执行机构
接收4-20mA DC、0-10V DC或1-5V·DC模拟量控制信号，实现阀门开度连续精确调节（0-90°任意角度定位）；
内置伺服放大器，无须另配伺服放大器，闭环控制实时位置反馈（4-20mA模拟量输出）；
控制精度高，基本误差≤±1%，回差≤1%，死区≤1%，定位精度可达±0.1%；
适用于需精确控制烟气流量、配比等参数的自动化工艺管线。
C. 防爆型执行机构（ExdⅡBT4 / ExdⅡCT6）
防爆等级ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）；
可选ExdⅡCT6（最高防爆等级，适用于氢气、乙炔等特殊气体环境）；
防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强，防护等级可达IP67；
符合GB 3836系列及ATEX防爆认证要求；
适用于Zone 1及Zone 2爆炸性气体环境，广泛用于石油、化工、天然气等爆炸性危险场所。
D. 智能型执行机构
非侵入式免开盖设计，参数设置无须打开电气壳体；
全中文或英文液晶显示屏，菜单式操作；
现场操作采用磁控开关和红外遥控双模式；
无须电池，具有停电自动记忆功能；
力矩曲线记录和阀门诊断功能，可监测阀门运行状态并进行预测性维护；
支持Modbus RTU（RS485）、Profibus、HART等现场总线通讯接口。
角行程电动执行机构适用于蝶阀等90°回转阀门的驱动。选型时应重点关注：
| 参数 | 精小型系列 | 3810R/3610R系列 | HQ/JHQ系列 |
|---|---|---|---|
| 电源电压 | AC220V 50Hz单相 | AC220V单相 | AC220V/380V/DC24V |
| 输出力矩 | 15～2000N·m | 50～1500N·m | 50～3000N·m |
| 动作范围 | 0～90° | 0～360° | 0～90°、0～270°可选 |
| 动作时间 | 15s/30s/60s | 10s/15s/30s | 18s～112s |
| 防护等级 | IP65 | IP55 | IP65、IP67、可定制IP68 |
| 防爆等级 | 可选ExdⅡBT4 | 无防爆 | ExdⅡBT4 / ExdⅡCT6 |
| 手动操作 | 附带手柄操作 | 附带手柄操作 | 机械离合机构+手轮 |
电源电压
AC220V 50Hz（标配单相）
AC380V 50Hz（三相，常规工业标准电源）
AC110V 50Hz（可选，北美及日本出口机型）
DC24V（直流，可选）
附件选项
阀位变送器：4-20mA模拟信号输出，实时反馈阀门开度（调节型执行机构配套）
限位开关/回讯器：机械式或感应式，用于反馈阀门的开关到位信号
电位计/比例控制单元：用于位置测量和比例控制
就地/远程切换开关：实现现场手动操作与远程自动控制的灵活切换
故障报警输出：综合故障报警触点，可接入DCS系统进行监控
远程通讯模块：支持Modbus RTU（RS485）、Profibus等现场总线通讯协议
防爆接线盒/防爆电缆接头：防爆环境专用
加热除湿器：防止由于温度和天气变化导致执行器内部水分凝结
高温隔热支架：介质温度超过200℃的高温工况保护执行器电子元器件
| 防爆等级 | 适用区域 | 适用环境 | 防爆标准 | 应用场景 |
|---|---|---|---|---|
| ExdⅡBT4 | Zone 1、Zone 2 | ⅡA、ⅡB级T1~T4组爆炸性气体混合物 | GB 3836、ATEX | 石油炼化、煤化工、天然气输配等常规防爆区域 |
| ExdⅡCT4 | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1~T4组 | GB 3836、ATEX | 氢气系统、乙炔处理站等特殊气体环境 |
| ExdⅡCT6 | Zone 1、Zone 2 | ⅡC级T1~T6组（最高防爆等级） | GB 3836、ATEX | LNG加注站、电解制氢等最高防爆要求场所 |
防爆说明： Ex-防爆标识；d-防爆类型（隔爆型）；Ⅱ-设备类别，表示除煤矿外的其他爆炸性气体环境用电气设备；B/C-爆炸级别，表示爆炸性气体的传爆能力；T4/T6-温度级别，表示允许执行机构最高表面温度（T4:≤135℃，T6:≤85℃）。
防吹出阀杆结构（标配） ：阀杆采用防吹出结构设计，当密封界限内阀杆出现损坏时，在介质的作用下，阀杆不致吹出，防止安全事故的发生，设计符合API 609标准规定。
防静电结构（标配） ：在结构上采用限位套结构将蝶板上的静电通过限位套传递到阀体上，同时在阀体上设置防静电螺栓与地面接触，从而达到消除静电积累的目的。
防火双阀座结构（选配） ：按API 607标准设计，采用金属阀座与软密封阀座双阀座结构，当软阀座损毁时，金属阀座继续保持密封，从而达到防火要求。
保温夹套（选配） ：针对易结晶、高粘度或需恒温输送的介质，可选配保温夹套结构，通入热媒（蒸汽/导热油）进行保温，防止介质在阀内结晶凝固。
加长阀杆/隔热支架（选配） ：高温工况保护执行器，隔离热源传导；介质温度超过200℃的高温工况，建议选配隔热支架将执行器与热源隔离。
安全锁闭装置：阀门上装有锁闭装置来保证阀门不被未经授权的人员随意开关。
铭牌定制：根据用户要求定制产品铭牌及标识（材质、品牌、参数、出厂编号、防爆标志）。
