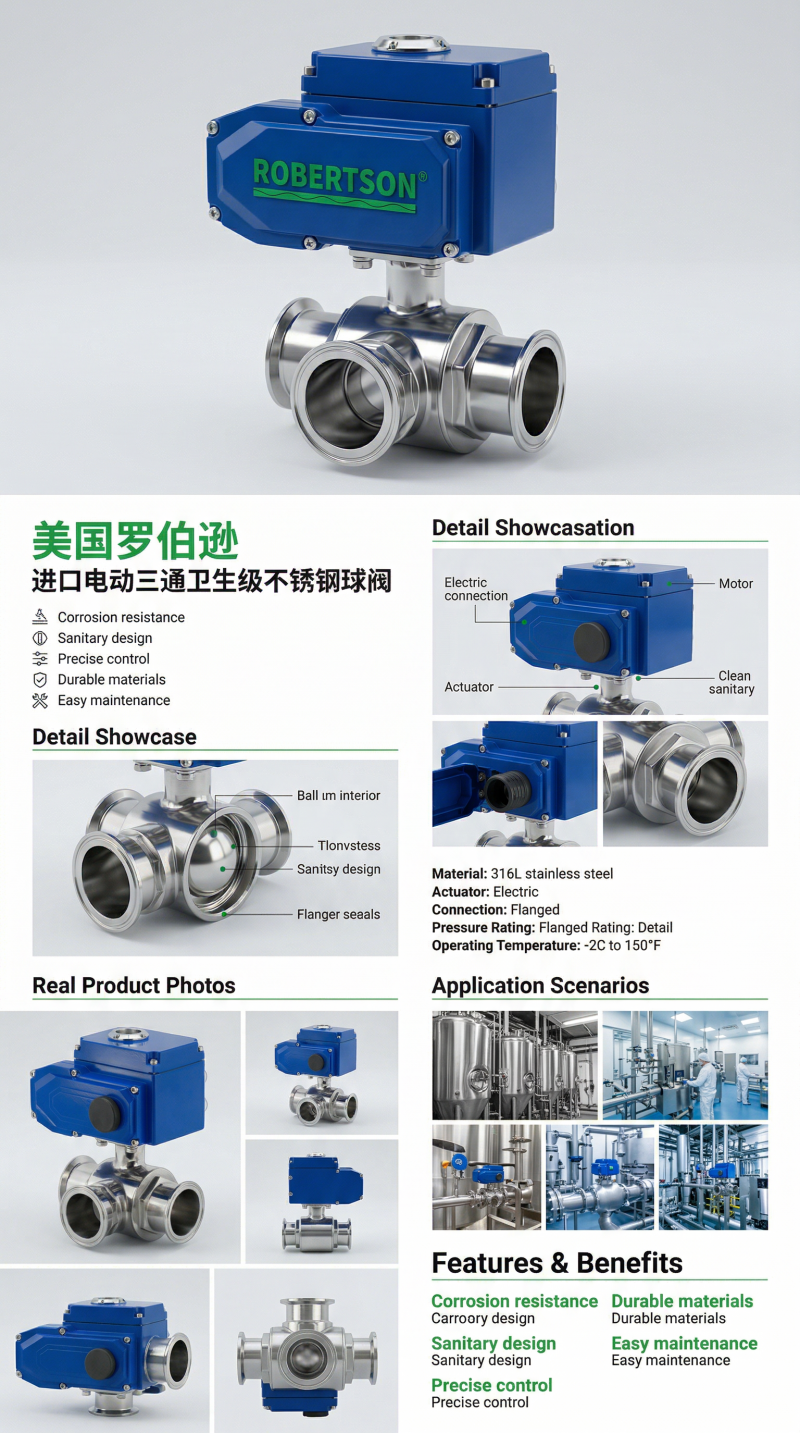

美国罗伯逊ROBERTSON进口电动三通卫生级不锈钢球阀，是一款专为卫生级管路系统设计的智能型流体切换与控制阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为啤酒饮料、食品加工、生物制药、乳制品及精细化工等行业提供洁净、安全、高效的流体分配与切换解决方案。 该产品由高品质卫生级三通球阀与智能型角行程电动执行器组合而成，接收工业自动化控制系统（DCS、PLC）输出的4-20mA标准电信号或0-10V电压信号，驱动球体按要求角度旋转，即可实现对介质的比例调节或二位切换控制。球芯流道提供L型和T型两种结构，配合四阀座密封设计，可灵活适配从两路换向到三路分流/合流的全场景管路切换需求。 产品公称通径覆盖DN15至DN100（1/2英寸至4英寸），公称压力覆盖PN1.0MPa至1.6MPa（10bar至16bar），适用温度范围覆盖-20℃至+180℃（PTFE密封），PTFE、RPTFE、PPL等多种密封阀座材质可选。阀体及过流部件均采用优质不锈钢304/316L精制，流道内壁经镜面抛光处理（Ra≤0.4μm），全包PTFE密封结构无死角，符合FDA、EHEDG、3-A等国际卫生认证标准，全面适配CIP/SIP在线清洗消毒工艺。配套角行程电动执行器支持开关型、调节型及防爆型（ExdⅡBT4/ExdⅡCT6）等多种配置，防护等级IP65/IP67，可无缝适配DCS/PLC工业自动化系统。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。

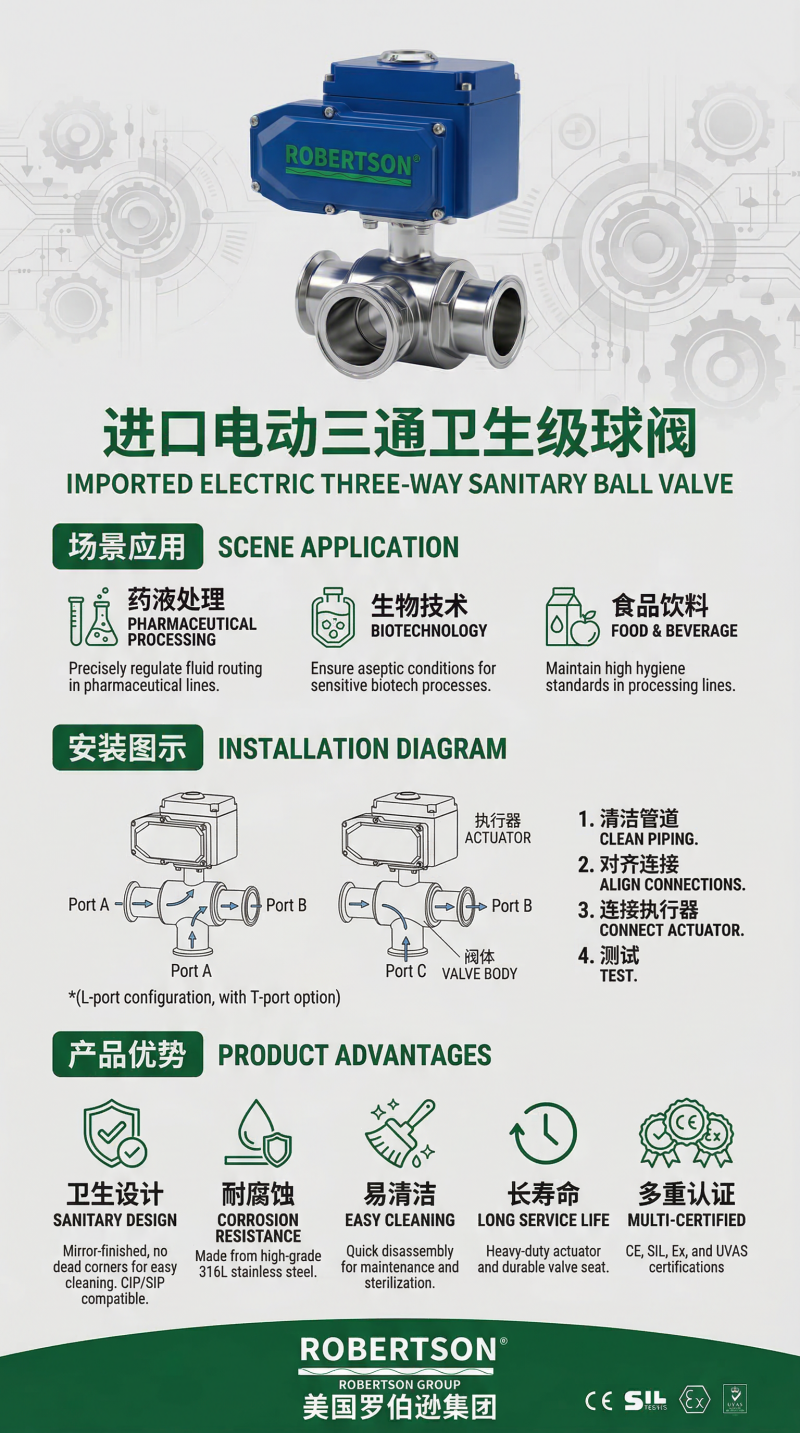

L型三通球阀的流道呈“L”形，采用两阀座密封结构。球芯孔道在两端口之间呈90°转角连接，第三端口封闭。通过球体旋转90°，可实现介质流向在两个相互垂直的通道之间的切换，主要用于流路的换向控制。操作更为方便，只有两个阀位，转90°即可完成，不会出错。任一通口可用作入口而无泄漏，既可以实现一个进口通向两个不同出口的分配控制，也可实现两个不同进口汇集至一个出口的汇合控制。
T型三通球阀的流道呈“T”形，采用四阀座密封结构（受力平衡设计）。球芯孔道可以使三个通道互相连通或使其中两个通道连通。通过球体旋转，既可实现将一路介质分配至两个不同支路（分流），也可将两路介质汇合至一路（合流），还可实现三通道的同时连通，灵活控制管路中介质的合流或分流。T型孔道可起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。
T型三通球阀标准配置采用四阀座密封结构（亦可根据用户要求采用两阀座结构），四个阀座均采用PTFE等高耐磨弹性材料制成，受力平衡，保证闭止通道上可靠密封，使阀门的密封性能更加稳定可靠。密封副的阀芯留有补偿量，阀门使用较长时间发现密封副磨损时，关闭时再转动少许，仍可实现可靠密封。
配套角行程电动执行器采用回转式角行程设计，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的4-20mA、0-10V或1-5V·DC电流或电压信号，通过伺服放大器驱动电机带动球体旋转0-90°，即可完成启闭动作或调节动作。执行机构内置伺服放大器，无须另配伺服放大器，输入信号及电源即可自动控制运转。同时配备手动离合装置，在断电或检修时可通过手轮进行手动操作。
阀门具备中腔自动泄压功能——当阀腔压力因温度变化异常升高时，介质压力推动阀座自动泄压，卸压后自动复位。采用三片式/顶装式结构设计，在系统卸压后，无需拆下整个阀体就可以进行检查和维修，密封件可在系统泄压后在线更换，大幅降低维护停机时间和成本。
| 参数项 | 技术指标 |
|---|---|
| 产品型号 | L型：Q914F / Q944F（卡箍快装），T型：Q915F / Q945F（卡箍快装） |
| 公称通径 | DN15～DN100（1/2英寸～4英寸），φ19、φ25、φ32、φ38、φ51、φ63、φ76、φ89、φ102 |
| 公称压力 | PN1.0MPa、1.6MPa（10bar、16bar） |
| 试验压力 | 壳体试验：1.5倍公称压力；密封试验：1.1倍公称压力 |
| 适用温度（PTFE密封） | -20℃～+150℃ |
| 适用温度（RPTFE密封） | -40℃～+180℃ |
| 适用温度（PPL密封） | -20℃～+300℃ |
| 阀体材质 | 不锈钢304、不锈钢316、不锈钢316L（CF8/CF8M/CF3M） |
| 球芯材质 | 不锈钢304/316/316L |
| 阀杆材质 | 不锈钢2Cr13、304、316，防吹出结构设计 |
| 密封阀座材质 | PTFE、RPTFE、PPL（对位聚苯） |
| 阀座密封结构 | L型：两阀座密封结构；T型：四阀座密封结构（标准） |
| 密封填料 | V型聚四氟乙烯填料 |
| 泄漏等级 | 软密封：双向零泄漏（ANSI Class VI） |
| 流量特性 | 近似快开特性 |
| 连接方式 | 卡箍快装式（标配）、焊接式（对焊）、螺纹式（活接）、法兰式 |
| 卡箍标准 | ISO 2852、DIN 32676、SMS、3A |
| 设计制造标准 | GB/T 12237、API 608、ASME B16.34 |
| 试验与检验标准 | API 598、GB/T 13927、JB/T 9092 |
| 适用介质 | 啤酒、葡萄酒、饮料、果汁、食用油、乳制品、药品、纯化水、CIP清洗液、化妆品、精细化工品等 |
| 适用行业 | 啤酒工程、食品工程、制药工程、生物工程、乳制品、化妆品、精细化工、水处理等 |
注：以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
| 公称通径DN | 英寸规格 | 管道外径D（mm） | 卡盘直径D1（mm） | 长度L（mm） | 中心高H（mm） |
|---|---|---|---|---|---|
| DN10 | 3/8" | 12.7 | 25.0 | 119 | — |
| DN15 | 1/2" | 19.0 | 50.5 | 140 | 55 |
| DN20 | 3/4" | 23.0 | 50.5 | 150 | 60 |
| DN25 | 1" | 29.0 | 50.5 | 160 | 70 |
| DN32 | 1-1/4" | 35.0 | 50.5 | 180 | 85 |
| DN40 | 1-1/2" | 41.0 | 50.5 | 200 | 95 |
| DN50 | 2" | 53.0 | 64.0 | 230 | 110 |
| DN65 | 2-1/2" | 70.0 | 77.5 | 290 | 130 |
| DN80 | 3" | 85.0 | 91.0 | 310 | 155 |
| DN100 | 4" | 104.0 | 119.0 | 350 | 180 |
（以上尺寸为参考值，具体以产品图纸及技术选型手册为准）
根据卫生等级及洁净度要求，可选择以下不锈钢材质：
| 材质 | 代号 | 适用工况 | 特性说明 |
|---|---|---|---|
| 不锈钢304（标配） | CF8 / 304 | 食品、饮料、啤酒、水处理等常规洁净介质 | 标准配置，耐腐蚀性能良好，符合食品级卫生标准 |
| 不锈钢316（升级） | CF8M / 316 | 含氯介质、强腐蚀性介质、海水 | 含钼，耐氯离子腐蚀性能更优 |
| 不锈钢316L（卫生级标配） | CF3M / 316L | 强腐蚀性介质、制药级要求、生物工程 | 超低碳不锈钢，耐晶间腐蚀性能优异，符合卫生级标准 |
表面处理：所有与介质接触的部件内外表面经镜面抛光处理，表面粗糙度可达Ra≤0.4μm~0.8μm，完全符合FDA、EHEDG、3-A等国际卫生标准。
根据介质温度及化学特性，可选择以下密封材料：
| 密封材料 | 代号 | 适用温度 | 泄漏等级 | 特性说明 |
|---|---|---|---|---|
| 聚四氟乙烯（标配） | PTFE | -20℃～+150℃ | 零泄漏 | 化学惰性极强，摩擦系数最低，卫生级标准配置，具有良好的自润滑性 |
| 增强聚四氟乙烯 | RPTFE | -40℃～+180℃ | 零泄漏 | 添加玻璃纤维/碳纤维，抗蠕变性能提升，耐磨性增强 |
| 对位聚苯（高温型） | PPL | -20℃～+300℃ | 零泄漏 | 耐温性能优于PTFE，耐磨性好，适用于中高温介质 |
根据管道系统设计及安装要求，可选择以下连接形式：
| 连接方式 | 代号 | 适用标准 | 适用场景 |
|---|---|---|---|
| 卡箍快装式（标配） | Clamp | ISO 2852、DIN 32676、SMS、3A | 食品、制药等卫生级管路，拆卸清洗方便，支持CIP/SIP在线清洗 |
| 焊接式（对焊） | BW | ASME B16.25 | 永久性安装，无死角、无泄漏 |
| 螺纹式 | Threaded | NPT、G、BSPT | 小口径管路，安装便捷 |
| 法兰式 | RF/FF | GB/T 9113、ASME B16.5 | 中高压管路，安装拆卸方便 |
根据控制需求、现场环境及防爆要求，可配置以下电动执行机构：
A. 开关型执行机构（卫生级标准）
远程开关控制（无源干触点），实现阀门切换位二位式操作；
配备电气、机械双重限位保护装置；
开关到位时反馈信号输出，可提供有源触点/无源触点/电阻信号；
适用于只需要在预定切换位置（如A路/B路）进行切换的工况。
B. 调节型执行机构
接收4-20mA DC、0-10V DC或1-5V·DC模拟量控制信号，实现阀门开度连续精确调节；
内置伺服放大器，无须另配伺服放大器，输入信号及电源即可自动控制运转；
闭环控制，实时位置反馈（4-20mA模拟量输出）；
适用于需精确控制分流比例、合流配比的自动化工艺管线。
C. 智能型执行机构
非侵入式免开盖设计，参数设置无须打开电气壳体；
全中文或英文液晶显示屏，菜单式操作；
支持Modbus RTU（RS485）、Profibus等现场总线通讯接口，无缝集成DCS/PLC系统；
力矩曲线记录和阀门诊断功能，可监测阀门运行状态并进行预测性维护。
D. 隔爆型执行机构（ExdⅡBT4/ExdⅡCT6）
防爆等级ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物），可选ExdⅡCT6；
防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强，防护等级可达IP67；
符合GB 3836系列及ATEX防爆认证要求；
适用于Zone 1及Zone 2爆炸性气体环境，广泛用于易燃易爆危险场所的卫生级管路控制。
电源电压
AC220V 50Hz（标配单相）
AC380V 50Hz（三相，常规工业标准电源）
AC110V 50Hz（可选，北美及日本出口机型）
DC24V（直流，可选）
附件选项
阀位变送器：4-20mA模拟信号输出，实时反馈阀门开度
限位开关/回讯器：机械式或感应式，用于反馈阀门的开关到位信号
电位计/比例控制单元：用于位置测量和比例控制
就地/远程切换开关：实现现场手动操作与远程自动控制的灵活切换
故障报警输出：综合故障报警触点，可接入DCS/SCADA系统进行监控
远程通讯模块：支持Modbus RTU（RS485）、Profibus等现场总线通讯协议
防爆接线盒/防爆电缆接头：防爆环境专用
加热除湿器：在潮湿环境干燥执行器内元件，防止因湿度导致内部电气元件失效
