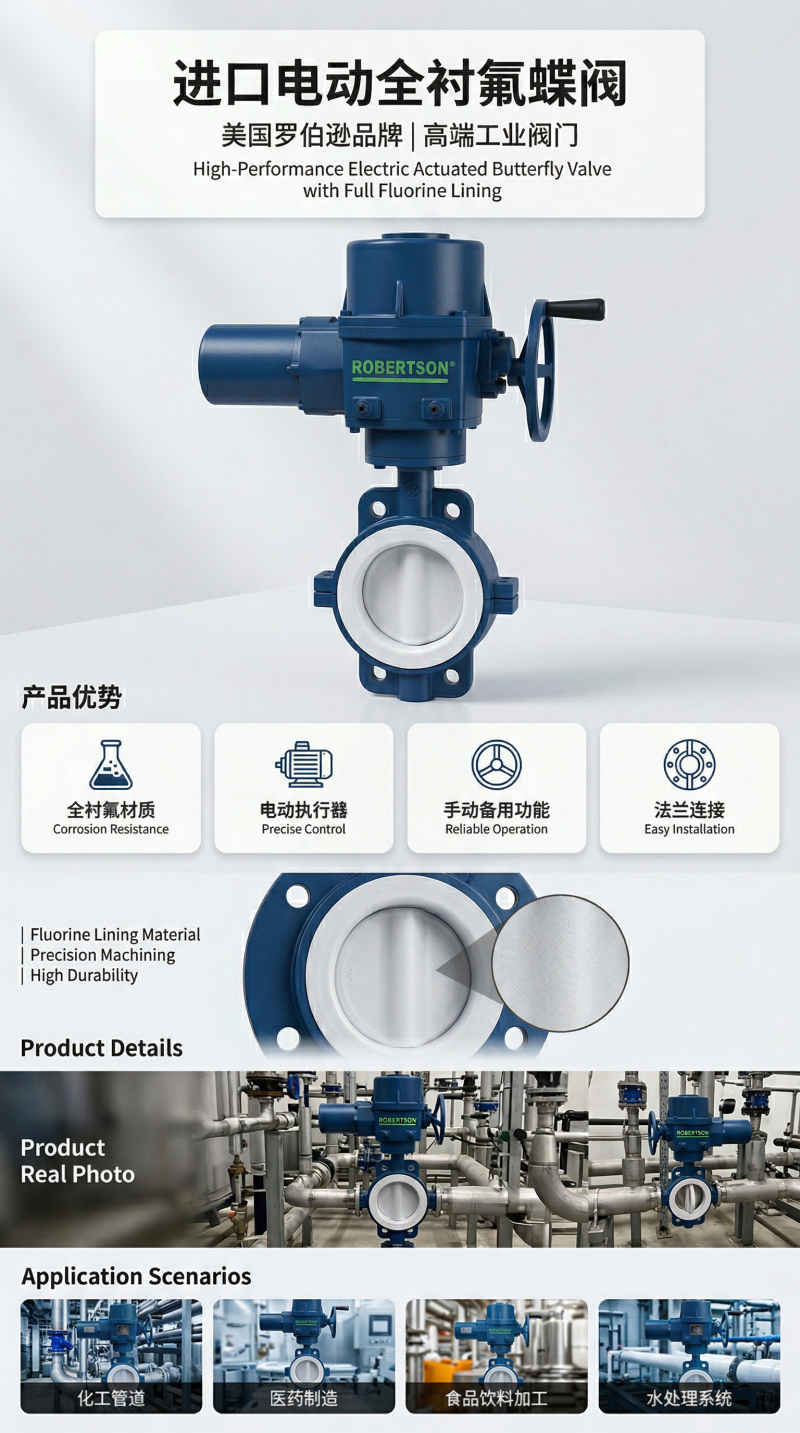

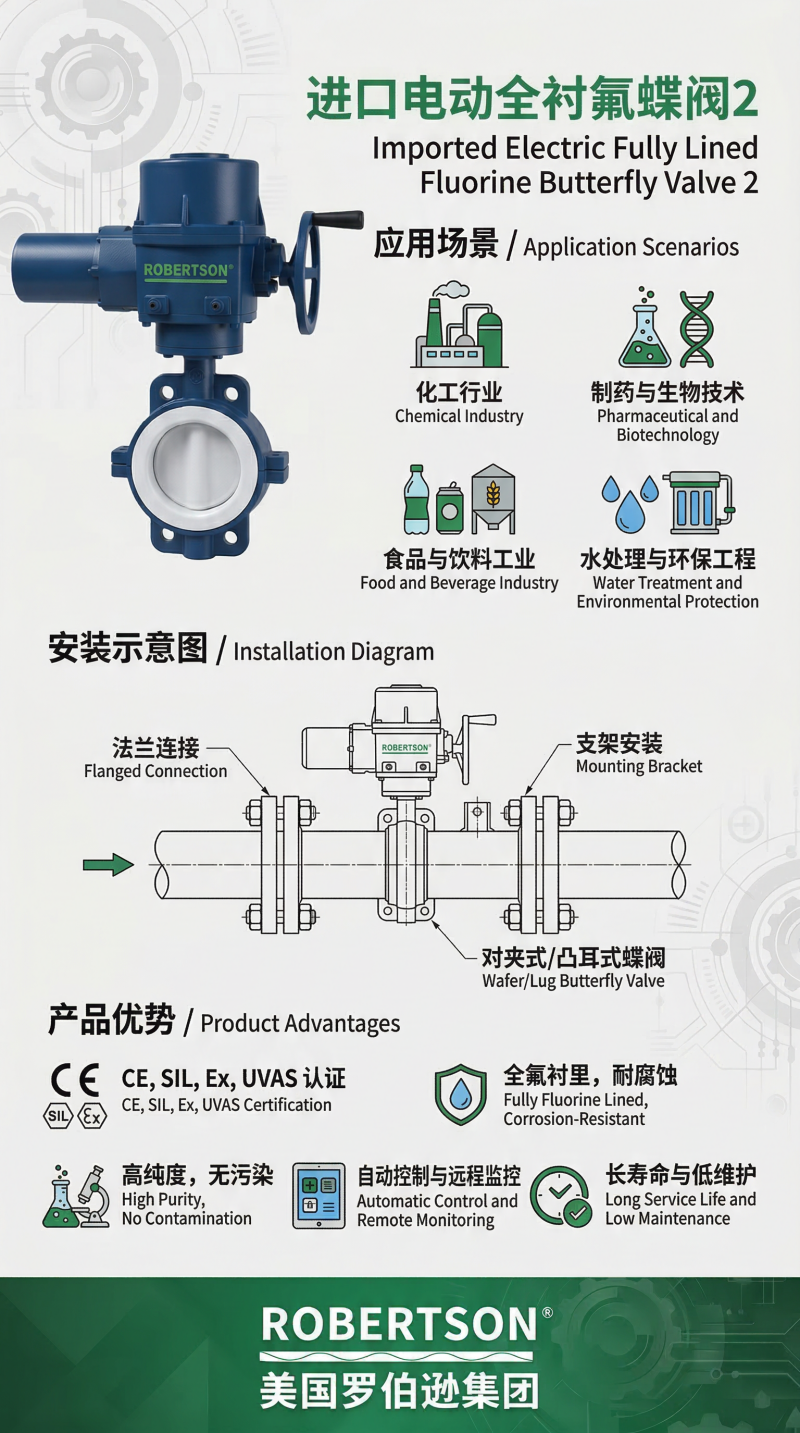

美国罗伯逊ROBERTSON进口电动全衬氟蝶阀，是一款专为强腐蚀性介质工况设计的高性能切断与调节阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为石油化工、精细化工、氯碱工业、湿法冶金、医药制药、环保水处理及半导体等行业提供安全、耐腐蚀、高可靠的流体控制方案。 电动全衬氟蝶阀由电动执行器与衬氟蝶阀阀体组合而成，在常规蝶阀的阀体内腔、蝶板及阀杆等所有过流部件表面均覆有氟塑料衬里层，使介质与金属阀体完全隔离，从而获得优异的耐腐蚀性能。产品严格执行GB/T 12224、HG/T 3704《氟塑料衬里阀门通用技术条件》等标准设计制造，公称通径覆盖DN50至DN1200以上，公称压力涵盖PN0.6MPa至1.6MPa（Class150），适用温度范围覆盖-50℃至+180℃，全面适配各类强腐蚀性管路的切断与调节需求。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。
1. 全衬氟过流结构，卓越耐腐蚀性能
阀体、蝶板、阀杆等所有与介质接触的部件均采用整体全衬氟工艺，衬里材料覆盖PTFE（聚四氟乙烯）、FEP/F46（聚全氟乙丙烯）、PFA等多种氟塑料。阀体可采用分体式组合设计，阀门工作时只有全氟塑料阀座与衬氟塑料蝶板和介质接触。产品可耐受除熔融碱金属和元素氟外的绝大多数强腐蚀介质，可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的理想产品。
2. 四级弹性密封结构，双向零泄漏
采用四级加载弹性密封结构，配合耐温抗老化的SI橡胶弹性衬垫阀座，在密封面处形成多重密封屏障，完全达到介质的零泄漏。中线结构支持双向密封功能，压力、流量可自由调节。密封系统由氟橡胶/PTFE组成，带压启闭50000次以上仍保持密封性能。
3. 中线同心结构，双向密封操作轻便
蝶板与阀座在360°圆周内同心，确保关闭时密封面受力均匀，开启时蝶板迅速脱离阀座，启闭力矩小，操作轻便，在任意位置均可平稳运行。蝶板经防腐处理，表面光滑的氟塑料内衬可防止介质黏附，具有良好的自洁性能。
4. 90°快速启闭，调节性能优越
蝶板只需旋转90°即可完成全开或全关动作，启闭迅速，操作力矩小。流量特性趋于直线，调节性能最优，特别适合于介质是粘稠、含颗粒、纤维性质的场合。可用于管路的切断与截留外，还可用于流量调节。
5. 结构紧凑，安装维护便捷
阀门结构紧凑、体积小、重量轻、安装尺寸小，驱动力矩小、操作简便迅速。对夹式和法兰式两种连接方式可选，阀体采用分体式组合，便于装配和密封调节，易于安装和维修。阀体通道内表面光滑，流体阻力小，CV值高，流通能力强。
6. 电动智能控制，多种信号兼容
配套角行程电动执行机构，以AC220V或AC380V电源为动力，支持开关型（无源干触点二位式操作）和调节型（4-20mA DC或1-5V·DC模拟量信号闭环调节）两种控制模式。阀与执行机构采用直连式一体化结构，内置伺服放大器，无须另配伺服放大器，输入信号及电源即可自动控制运转，可无缝适配DCS/PLC工业自动化系统。调节型执行机构控制精度高，基本误差≤±2.5%，回差≤2.5%，死区≤1%。智能型执行器支持Modbus RTU（RS485）、Profibus等现场总线通讯接口。
7. 防爆配置齐全，危险区域安全保障
阀门可配置隔爆型电动执行机构，防爆标志ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物），可选ExdⅡCT6（最高防爆等级，适用于氢气、乙炔等特殊气体环境）。防爆等级可达EX dⅡBT4、EX dⅡCT6，隔爆标志ExdⅡBT4，防护等级可达IP67，符合GB 3836及ATEX防爆认证要求。防爆电动执行器的壳体采用硬质铝合金，经阳极氧化和环氧树脂粉末涂层处理，耐腐蚀性强，防爆接线盒及电缆引入装置密封可靠，广泛适用于化工、石油、制药等Zone 1及Zone 2爆炸性气体环境。
8. 宽泛的温度与压力适用范围
产品适用温度范围覆盖-50℃至+180℃（PTFE密封-30~130℃，PPL密封-20~250℃），工作压力不超过PN1.6MPa（≤16bar）。衬里材料FEP(F46)、PCTFE(F3)适用在-50℃～150℃。PN1.6压力等级满足中低压化工管路系统的常规需求。
9. 多种阀体材质与连接方式，按需选配
阀体材质可选球墨铸铁（QT）、铸钢（WCB）、不锈钢304/316等，蝶板材质可选不锈钢、球墨铸铁衬氟、尼龙涂层等，密封圈/阀座材质覆盖PTFE、F46、PFA、EPDM、FKM等氟塑料/橡胶材料。连接方式提供对夹式（Wafer）和法兰式（RF/FF），法兰标准符合GB/T 9113、ASME B16.5、HG/T 20592等国内外主流标准。
10. ISO 5211标准接口，执行器通用性强
阀体顶部安装法兰符合ISO 5211国际标准高平台直装设计，适配多种品牌和型号的角行程电动执行机构，便于现场升级和维护。执行器与阀门直连式安装减少中间支架连接，降低故障概率，提高整体可靠性。
11. 严格的国际标准规范认证
产品严格遵循GB/T 12238《法兰和对夹连接蝶阀》、HG/T 3704《氟塑料衬里阀门通用技术条件》、GB/T 12221、API 609等国内外主流标准设计、制造与检验。结构长度按GB/T 12221，法兰连接尺寸按GB/T 9113、HG/T 20592、ASME B16.5，试验与检验按GB/T 13927、JB/T 9092、API 598标准执行，确保阀门满足全球各类工程项目的工程技术规范。
1. 阀体材质
根据工况压力及机械强度要求，可选择以下阀体材质：
2. 衬里与密封材料等级
根据介质特性、温度及化学兼容性要求，可选择以下衬里/密封材料：
3. 阀门结构形式
根据安装空间及管路系统要求，可选择以下结构形式：
4. 电动执行机构配置
根据控制需求、现场环境及防爆要求，可配置以下电动执行机构：
A. 开关型执行机构
远程开关控制（无源干触点），实现阀门全开/全关二位式操作；
配备电气、机械双重限位保护装置；
适用于只需要全开/全关操作的腐蚀性介质切断工况。
B. 调节型执行机构
接收4-20mA DC、0-10V DC或1-5V·DC模拟量控制信号，实现阀门开度连续精确调节（0-90°任意角度定位）；
内置伺服放大器，无须另配伺服放大器，输入信号及电源即可自动控制运转；
闭环控制，实时位置反馈（4-20mA模拟量输出）；
流量特性趋于直线，调节性能最优；
适用于需精确控制流量等参数的自动化工艺管线。
C. 防爆型执行机构（ExdⅡBT4 / ExdⅡCT6）
防爆等级ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）；
防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强；
适用于Zone 1及Zone 2爆炸性气体环境，广泛用于石油、化工、制药等易燃易爆危险场所。
D. 智能型执行机构
非侵入式免开盖设计，参数设置无须打开电气壳体；
全中文或英文液晶显示屏，菜单式操作；
支持Modbus RTU（RS485）、Profibus等现场总线通讯接口，无缝集成DCS/PLC系统。
5. 执行机构关键参数与选型
角行程电动执行机构适用于蝶阀等90°回转阀门的驱动。选型时应重点关注：
6. 执行机构控制附件
电源电压
AC220V 50Hz（标配单相）
AC380V 50Hz（三相，常规工业标准电源）
AC110V 50Hz（可选，北美及日本出口机型）
DC24V（直流，可选）
附件选项
阀位变送器：4-20mA模拟信号输出，实时反馈阀门开度
限位开关/回讯器：机械式或感应式，用于反馈阀门的开关到位信号
电位计/比例控制单元：用于位置测量和比例控制
就地/远程切换开关：实现现场手动操作与远程自动控制的灵活切换
故障报警输出：综合故障报警触点，可接入DCS/SCADA系统进行监控
远程通讯模块：支持Modbus RTU（RS485）、Profibus等现场总线通讯协议
防爆接线盒/防爆电缆接头：防爆环境专用
加热除湿器：在潮湿环境干燥执行器内元件，防止因湿度导致内部电气元件失效
7. 防爆配置完整规格
| 防爆等级 | 适用区域 | 适用环境 | 防爆标准 | 应用场景 |
|---|---|---|---|---|
| ExdⅡBT4 | Zone 1、Zone 2 | ⅡA、ⅡB级T1~T4组爆炸性气体混合物 | GB 3836、ATEX | 石油炼化、煤化工、天然气输配等常规防爆区域的衬氟蝶阀 |
| ExdⅡCT4 | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1~T4组 | GB 3836、ATEX | 氢气系统、乙炔处理站等特殊气体环境 |
| ExdⅡCT6 | Zone 1、Zone 2 | ⅡC级T1~T6组（最高防爆等级） | GB 3836、ATEX | LNG加注站、电解制氢等最高防爆要求场所 |
防爆说明： Ex-防爆标识；d-防爆类型（隔爆型）；Ⅱ-设备类别，表示除煤矿外的其他爆炸性气体环境用电气设备；B/C-爆炸级别，表示爆炸性气体的传爆能力；T4/T6-温度级别，表示允许执行机构最高表面温度（T4:≤135℃，T6:≤85℃）。
8. 特殊功能与选配
阀轴四重防泄漏装置（选配） ：增强轴端密封可靠性。
保温夹套（选配） ：针对易结晶、高粘度或需恒温输送的腐蚀性介质，可选配保温夹套结构，通入热媒（蒸汽/导热油）进行保温，防止介质在阀内结晶凝固。
CIP在线清洗配置（卫生级，选配） ：泵体可设计为快开卡箍式连接，内腔镜面抛光（Ra≤0.4μm），适用于食品、制药等高卫生要求行业的腐蚀性介质输送。
安全锁闭装置：阀门上装有锁闭装置，防止未经授权的人员随意开关阀门。
铭牌定制：根据用户要求定制产品铭牌及标识（材质、品牌、参数、出厂编号）。
