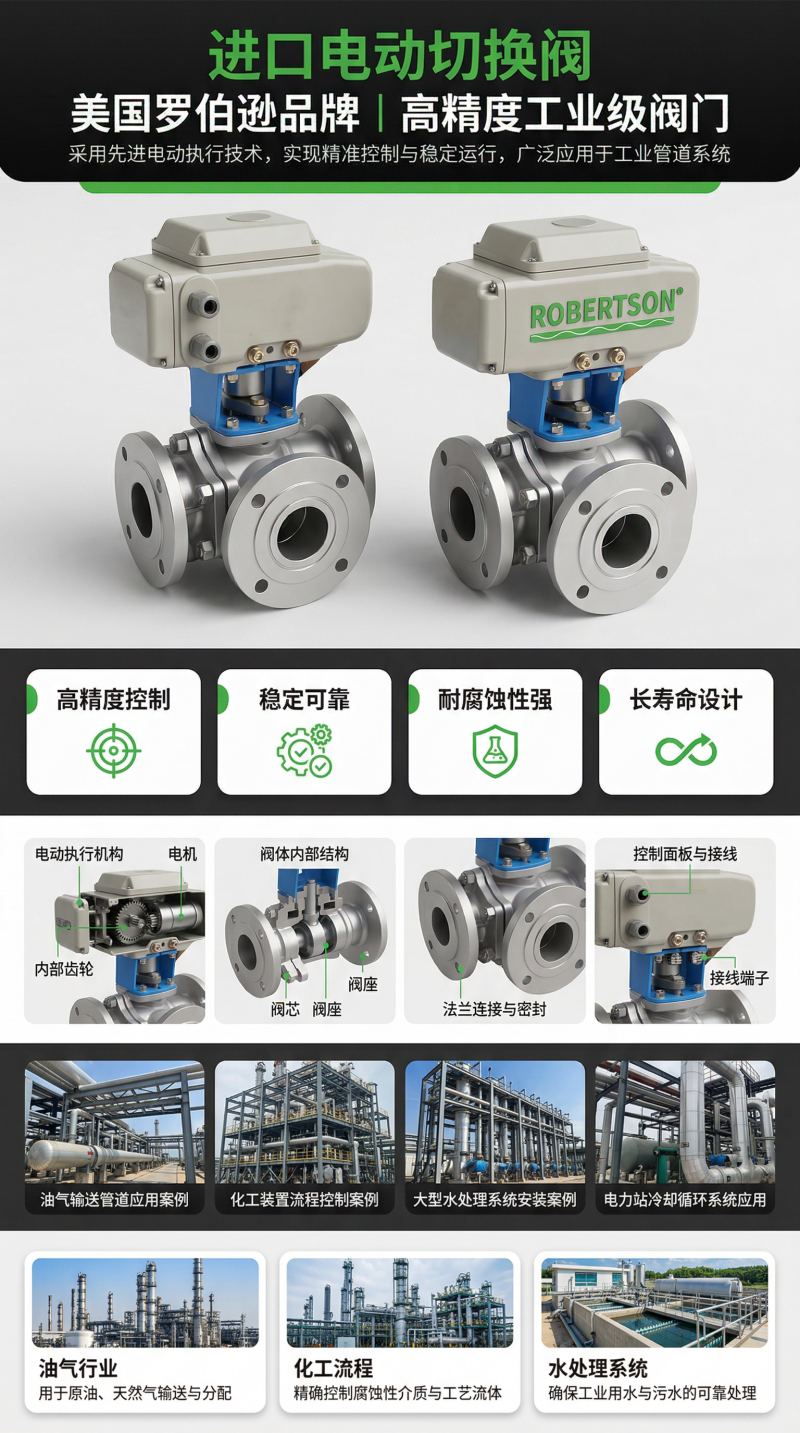

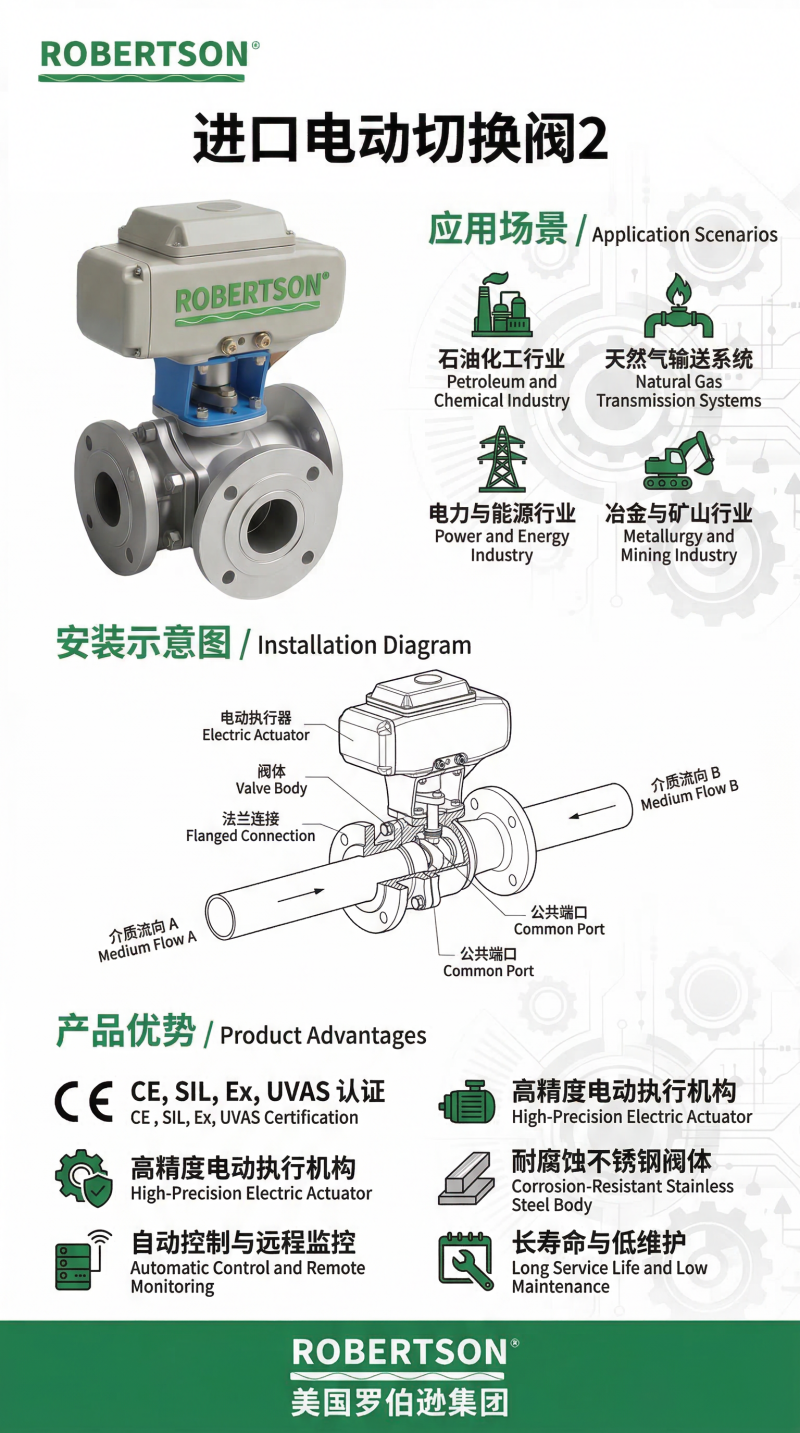

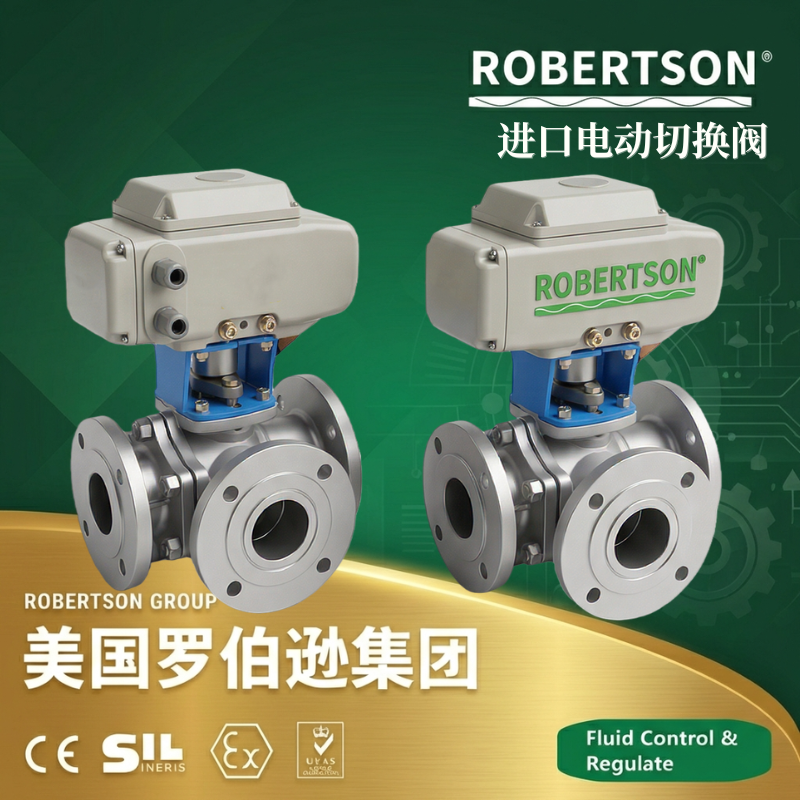

美国罗伯逊ROBERTSON进口电动切换球阀，是一款专为多管路介质流向切换、分流、合流及配比控制而设计的高性能自动化阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为石油天然气、石油化工、精细化工、电力能源、环保水处理及暖通空调等行业提供高效、可靠的管路切换与分配控制方案。 切换球阀是一种具有三个或四个流体通道的特殊球阀，通过球芯的旋转可实现对多条管路介质的不同组合控制。区别于传统两通球阀只能用于单管路通断，电动切换球阀可替代传统由多个两通阀门组成的切换系统，大幅简化管路布局，减少泄漏点。产品分为L型三通、T型三通和四通三大系列：L型三通球阀适用于两路流体之间的换向切换；T型三通球阀适用于三路之间的分流、合流或混合配比；四通球阀适用于双向供水、冷却器正反冲洗等需同时切换两路介质流向的场合。阀门与角行程电动执行器直连，球体只需旋转90°即可完成一种组合向另一种组合的切换，操作迅速、密封可靠。 该产品严格遵循GB/T 12237、API 608、API 6D及ASME B16.34等国际及国内标准设计制造。公称通径覆盖DN15至DN600，公称压力覆盖PN1.6MPa至6.4MPa（Class150至Class300），适用温度范围覆盖-40℃至+450℃（视密封材料而定），广泛应用于管道自动化控制、加热/冷却回路切换、介质配比调节及电站双向供水等关键工况。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，广泛服务于石油、化工、电力、环保、市政等多个关键行业。
1. L型与T型双流道结构，灵活满足多管路控制需求
产品提供L型和T型两种三通流道结构，配合两阀座/四阀座密封配置，适配从简单换向到复杂配比调节的全场景管路切换需求。L型适用于两路之间的流向切换，T型适用于三路之间的分流、合流或混合控制。
2. 一阀多用，大幅简化管路系统
任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。以单个三通球阀替代多个传统两通阀门，可显著减少管路中的阀门数量、法兰连接点和潜在泄漏点，同时降低系统压降。四通球阀可替代四个传统阀门，在电站冷却水双向供水系统中实现正反切换。
3. 流通能力大，流体阻力小
球体通道采用圆弧连接，介质通过时流体阻力小，流通能力大。无论介质是液体、气体还是蒸汽，三通球阀均能保证优良的流量特性，更适用于控制高粘度、含纤维颗粒状的流体。
4. 软密封与金属硬密封双重配置
根据介质温度及密封等级要求，提供PTFE软密封和金属硬密封两大系列。软密封（PTFE/PPL）可实现双向零泄漏，适用于中低温洁净介质；金属硬密封（堆焊司太立Stellite钴基硬质合金）适用于高温及含颗粒介质的切换工况。密封面耐老化、耐腐蚀，摩擦系数小，使用寿命长。
5. 防火防爆与防静电安全结构
阀门标配防静电装置，在球体与阀杆、阀杆与阀体之间设置导电弹簧，将开关过程中产生的静电安全导出，避免静电打火点燃易燃介质，确保在石油化工等危险场所的安全运行。
6. 电动智能切换，远程自动化控制
配套角行程电动执行机构，支持开关型（无源干触点二位式控制）和调节型（4-20mA DC模拟量闭环调节）两种控制模式。执行器接收工业自动化仪表控制系统输入的4-20mA或1-5V·DC的电流或电压信号，驱动球体按规定角度旋转，可实现对介质的比例调节或二位切换控制。执行器可通过单相电源切换驱动可逆单相齿轮减速机，使球阀按要求对管路进行切换。执行器采用微处理器控制技术，控制精度高，基本误差≤±1%，回差≤1%，死区≤1%。
7. 在线维护便捷，无需拆卸阀体
采用两阀座或四阀座密封结构，在系统卸压后，无需拆下整个阀体就可以进行检查和维修。三片式/顶装式结构使在线更换密封件和检修球芯成为可能，大幅降低维护停机时间和成本。
8. 防爆型配置齐全，危险区域安全保障
阀门可配置隔爆型电动执行机构，防爆标志ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物），可选ExdⅡCT6（最高防爆等级），防护等级IP65/IP67，可定制IP68。防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强，符合GB 3836系列及ATEX防爆认证要求，可广泛用于Zone 1及Zone 2爆炸性气体环境。防爆球阀适用于电流不稳定、环境腐蚀、易燃易爆场合及特种介质工况。
9. ISO 5211标准接口，执行器通用性强
阀体顶部安装法兰符合ISO 5211国际标准高平台直装设计，适配多种品牌和型号的角行程电动执行机构，便于现场升级和维护，减少中间支架连接，降低故障概率，扭矩传递高效可靠。
10. 宽泛的通径与温压适用范围
公称通径覆盖DN15至DN600，公称压力覆盖PN1.6MPa至6.4MPa（Class150至Class300），适用温度范围覆盖-40℃至+450℃。阀体材质覆盖铸钢WCB、不锈钢304/316/316L、双相不锈钢及哈氏合金等多种材料，全面覆盖从弱腐蚀性介质到强腐蚀性介质、从常温到高温各等级工况需求。
| 参数项 | 技术指标 |
|---|---|
| 产品型号 | Q914F（内螺纹L型）/ Q915F（内螺纹T型）/ Q944F（法兰L型）/ Q945F（法兰T型） |
| 公称通径 | DN15～DN300（1/2英寸～12英寸） |
| 公称压力 | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa；Class150～Class300 |
| 试验压力 | 壳体试验：1.5倍公称压力；密封试验：1.1倍公称压力 |
| 适用温度 | PTFE密封：-40℃～+180℃；PPL密封：-20℃～+300℃；金属硬密封：-40℃～+450℃ |
| 阀体材质 | 铸钢WCB、不锈钢304/316/316L（CF8/CF8M/CF3M）、双相不锈钢、哈氏合金 |
| 球芯材质 | 不锈钢304/316/316L，金属硬密封型表面硬化处理 |
| 阀杆材质 | 不锈钢2Cr13、304、316，防吹出结构设计 |
| 密封阀座（软密封） | PTFE、RPTFE、PPL |
| 密封阀座（硬密封） | 司太立Stellite钴基硬质合金堆焊、碳化钨涂层 |
| 阀座密封结构 | L型：两阀座密封结构；T型：四阀座密封结构（标准），可选两阀座 |
| 防静电装置 | 标配（球体与阀杆、阀杆与阀体之间设置导电弹簧） |
| 防火结构 | 选配（符合API 607标准） |
| 泄漏等级 | 软密封：双向零泄漏（ANSI Class VI） |
| 流量特性 | O型球芯：近似快开特性；T型：可起配比作用 |
| 连接方式 | 法兰连接（RF/FF）、内螺纹连接（G/NPT/BSPT）、对焊连接（BW）、对夹连接 |
| 法兰连接标准 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5 |
| 结构长度标准 | GB/T 12221、ASME B16.10 |
| 设计制造标准 | GB/T 12237、API 608、API 6D、ASME B16.34 |
| 试验与检验标准 | API 598、GB/T 13927、JB/T 9092 |
| 适用介质 | 水、蒸汽、油品、气体、酸、碱、有机溶剂、粘性流体、含纤维颗粒介质等 |
| 适用行业 | 石油天然气、石油化工、精细化工、电力能源、冶金钢铁、制药食品、水处理、暖通空调、市政供热等 |
| 参数项 | 技术指标 |
|---|---|
| 产品型号 | Q946F / Q946Y 系列（Q946F=四通软密封、Q946Y=四通硬密封） |
| 公称通径 | DN50～DN600（2英寸～24英寸） |
| 公称压力 | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa；ANSI 150、300LB |
| 结构形式 | X形垂直通道四通铸造阀体 |
| 适用温度 | -40℃～+450℃（视密封材料而定） |
| 阀体材质 | 铸钢WCB、不锈钢304/316/316L |
| 密封阀座材质 | PTFE、PPL、金属硬密封（硬质合金） |
| 连接方式 | 法兰连接（RF/FF） |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
| 适用介质 | 液体、气体、油品、浆料及含固体颗粒介质 |
| 典型应用 | 电站冷却水双向供水切换、变压器冷却系统正反向供水、石化空气换向切换系统 |
注：以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
1. 阀体材质
根据介质腐蚀性等级及工况要求，可选择以下阀体材质：
| 材质 | 代号 | 适用温度 | 特性说明 |
|---|---|---|---|
| 铸钢 | WCB / WCC | -29℃～425℃ | 性价比最高，适用于水、蒸汽、油品等常规介质 |
| 不锈钢304 | CF8 / 304 | -196℃～540℃ | 耐腐蚀性能良好，适用于一般酸碱介质及食品医药行业 |
| 不锈钢316 | CF8M / 316 | -196℃～540℃ | 含钼，耐氯离子腐蚀性能更优，适用于海洋环境及化工工况 |
| 不锈钢316L | CF3M / 316L | -196℃～540℃ | 超低碳不锈钢，耐晶间腐蚀性能优异，适用于强腐蚀性介质 |
| 双相不锈钢 | 2205 / 2507 | -40℃～300℃ | 高强度、耐氯离子腐蚀，适用于海洋工程及含硫介质环境 |
| 特殊合金 | 哈氏合金 / 蒙乃尔 / Inconel | 按合金规格 | 适用于极端腐蚀性介质 |
2. 阀座密封材料
根据介质温度及化学特性，可选择以下密封材料：
| 密封材料 | 代号 | 适用温度 | 泄漏等级 | 特性说明 |
|---|---|---|---|---|
| 聚四氟乙烯（标配） | PTFE | -40℃～+180℃ | 零泄漏 | 化学惰性极强，摩擦系数最低，耐强酸强碱，标准配置 |
| 增强聚四氟乙烯 | RPTFE | -40℃～+180℃ | 零泄漏 | 添加玻璃纤维/碳纤维，抗蠕变性能提升 |
| 对位聚苯（高温型） | PPL | -20℃～+300℃ | 零泄漏 | 耐温性能优于PTFE，耐磨性好，适用于中高温介质 |
| 金属硬密封（司太立合金堆焊） | Stellite | -40℃～+450℃ | ≤0.01% Kvs | 钴基硬质合金，耐高温、耐磨、抗擦伤，适用于高温及含颗粒介质 |
| 金属硬密封（碳化钨涂层） | WC涂层 | -40℃～+600℃ | ≤0.01% Kvs | 超音速喷涂，硬度极高，耐磨性能最优 |
3. 密封结构形式
根据密封可靠性及切换精度要求，可选择以下阀座密封结构：
两阀座密封结构（L型标配） ：结构紧凑、外形美观、密封性能好。能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。适用于仅需简单换向的L型三通球阀。
四阀座密封结构（T型标配） ：造型美观、结构紧凑合理。不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。适用于T型三通球阀的分流/合流/混合控制应用。
4. 电动执行机构配置
根据控制需求、现场环境及防爆要求，可配置以下电动执行机构：
A. 开关型执行机构
无源干触点开关控制，实现阀门切换位二位式操作；
配备电气、机械双重限位保护装置，适用于只需要在预定切换位置（如A路/B路）进行切换的工况。
B. 调节型执行机构
接收4-20mA DC、0-10V DC或1-5V·DC模拟量控制信号，实现阀门开度连续精确调节（0-90°任意角度定位）；
内置伺服放大器，无须另配伺服放大器，输入信号及电源即可自动控制运转；
闭环控制，实时位置反馈（4-20mA模拟量输出）；
适用于需精确控制分流比例、合流配比的自动化工艺管线。
C. 智能型执行机构
非侵入式免开盖设计，参数设置无须打开电气壳体；
全中文或英文液晶显示屏，菜单式操作；
支持Modbus RTU（RS485）、Profibus、HART等现场总线通讯接口，无缝集成DCS/PLC系统。
D. 隔爆型执行机构（ExdⅡBT4/ExdⅡCT6）
防爆等级ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）；
可选ExdⅡCT6（最高防爆等级，适用于氢气、乙炔等特殊气体环境）；
防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强，防护等级可达IP67/IP68；
5. 防爆配置完整规格
| 防爆等级 | 适用区域 | 适用环境 | 防爆标准 | 应用场景 |
|---|---|---|---|---|
| ExdⅡBT4 | Zone 1、Zone 2 | ⅡA、ⅡB级T1~T4组爆炸性气体混合物 | GB 3836、ATEX | 石油炼化、煤化工、天然气输配等常规防爆区域的切换球阀 |
| ExdⅡCT4 | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1~T4组 | GB 3836、ATEX | 氢气系统、乙炔处理站等特殊气体环境的管路切换 |
| ExdⅡCT6 | Zone 1、Zone 2 | ⅡC级T1~T6组（最高防爆等级） | GB 3836、ATEX | LNG加注站、电解制氢装置等最高防爆要求场所 |
防爆说明： Ex-防爆标识；d-防爆类型（隔爆型）；Ⅱ-设备类别，表示除煤矿外的其他爆炸性气体环境用电气设备；B/C-爆炸级别，表示爆炸性气体的传爆能力；T4/T6-温度级别，表示允许执行机构最高表面温度（T4：≤135℃，T6：≤85℃）。
6. 特殊功能与选配
