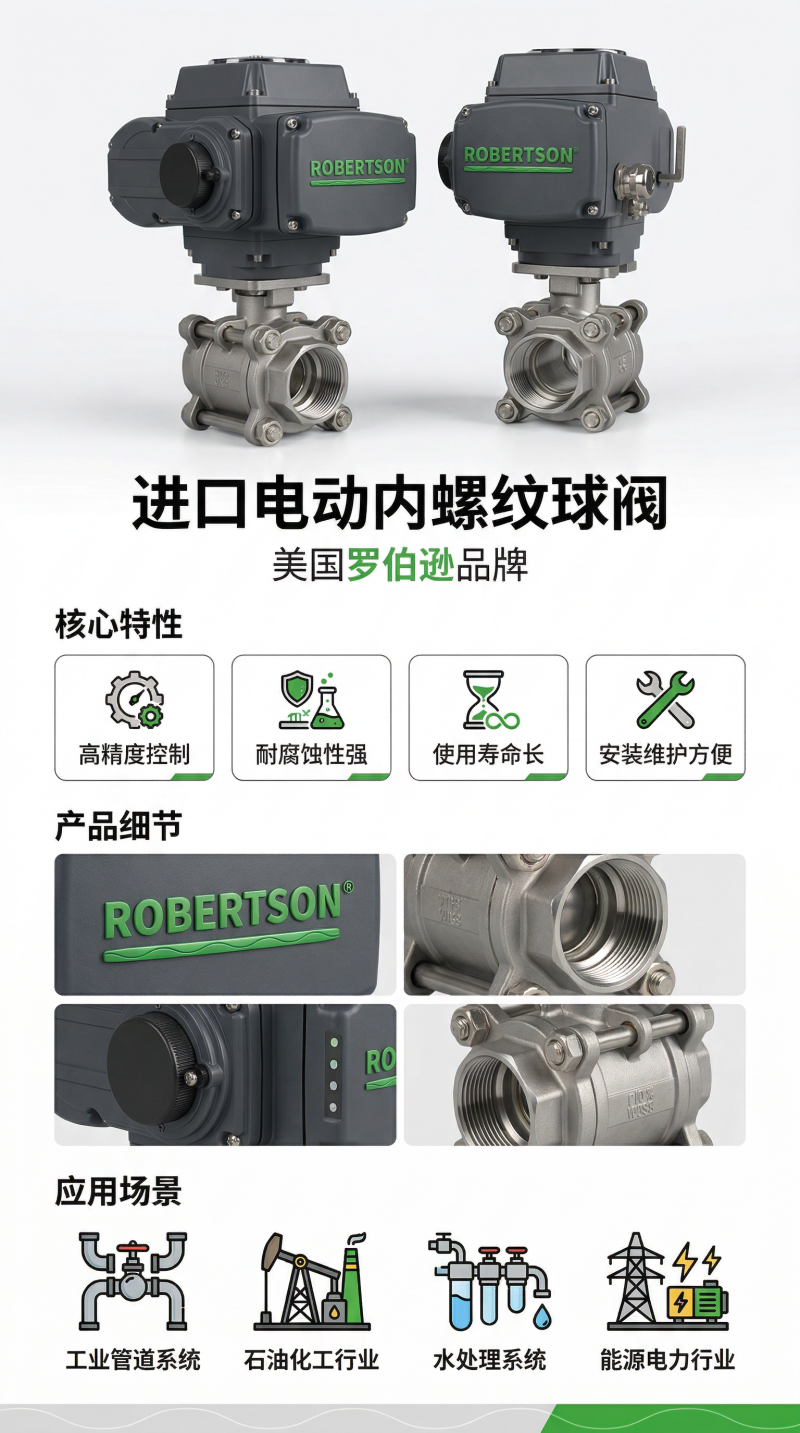

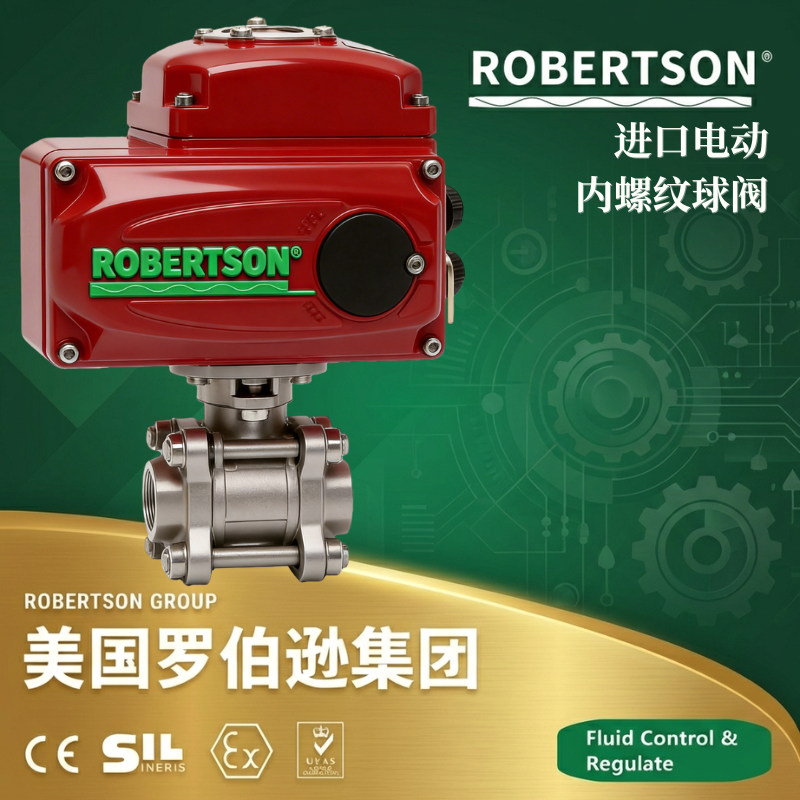

美国罗伯逊ROBERTSON进口电动内螺纹球阀，是一款集紧凑型螺纹连接球阀与智能型电动执行器于一体的高性能二位式开关及流量调节阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为石油化工、精细化工、生物制药、食品饮料、水处理及暖通空调等行业提供高效、可靠、安装便捷的流体控制方案。 电动内螺纹球阀（又称电动丝扣球阀）是指螺母和管接头上为螺纹状的球阀，采用直连的方式将电动执行机构与内螺纹球阀连接组合而成。球体只需旋转90°即可完成全开或全关动作，启闭迅速、操作方便，在所有阀类中流体阻力最小，是工业管路自动化控制系统中实现二位式开关控制和比例调节的理想执行单元。阀门公称通径覆盖DN8至DN100（1/4英寸至4英寸），公称压力覆盖PN1.0MPa至16.0MPa，适用温度范围覆盖-29℃至+550℃，全面适配中低压管路系统的各类介质控制需求。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。
1. 内螺纹连接结构，安装便捷

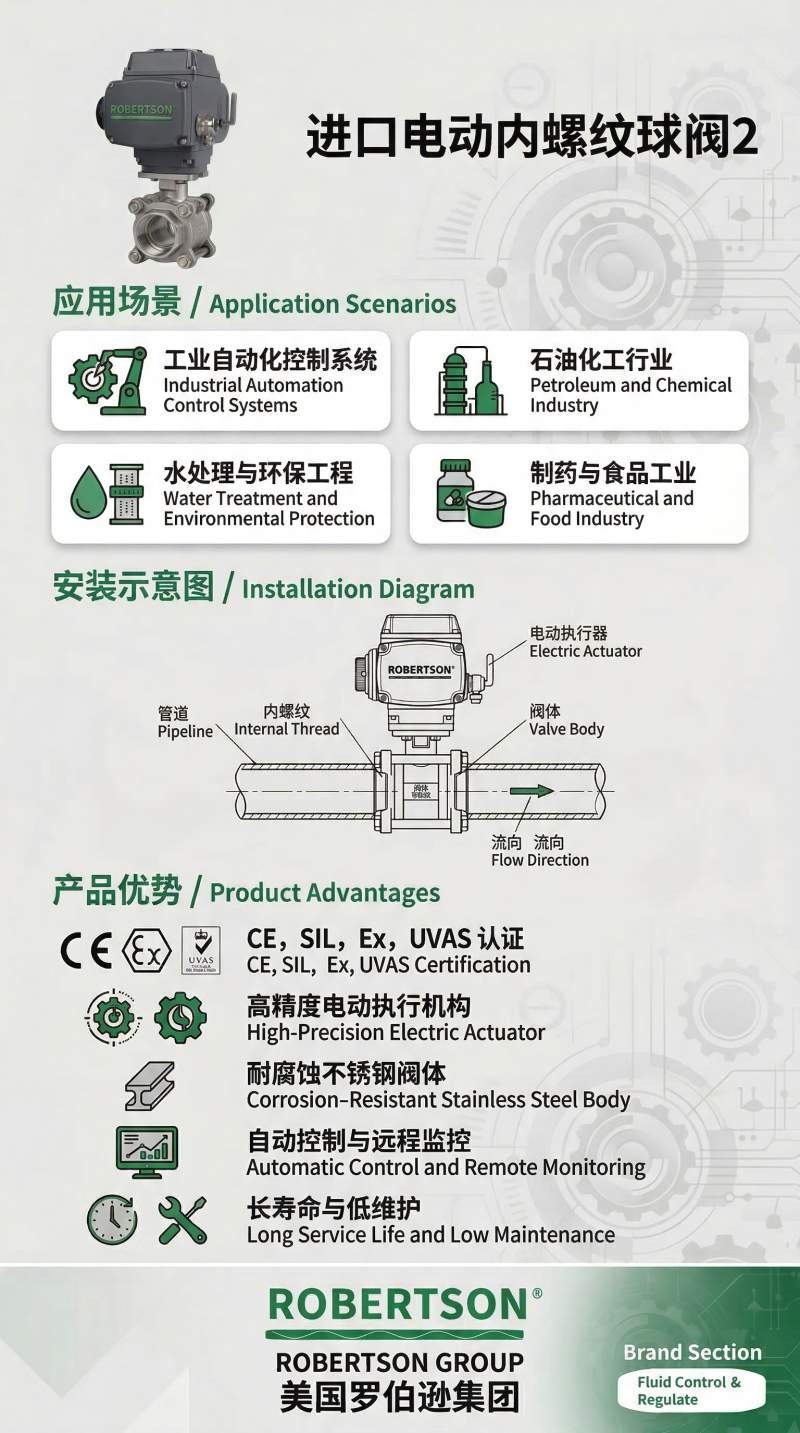

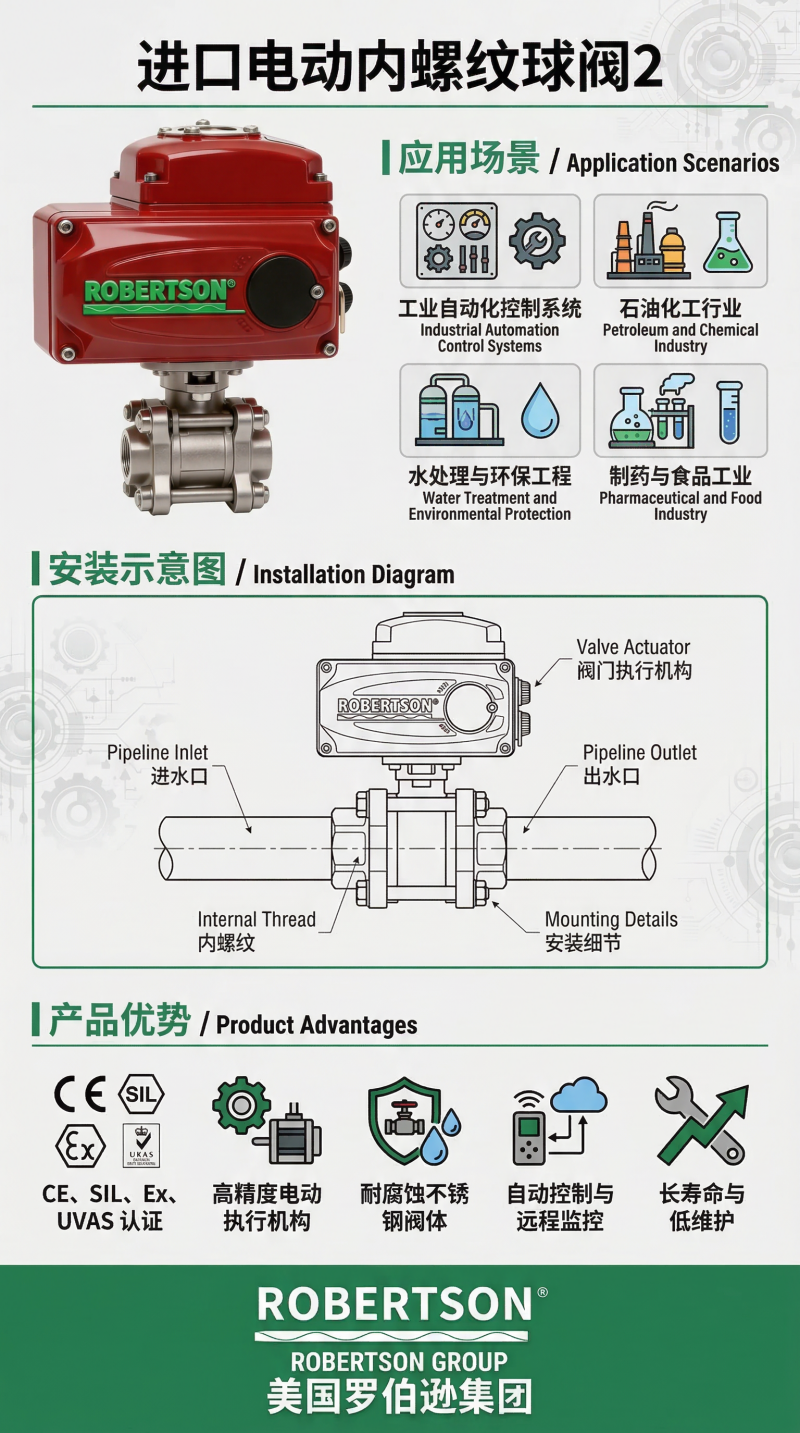

阀门采用内螺纹连接方式，通过螺纹直接将阀门旋入管道接头，无需焊接或法兰螺栓连接，适用于DN50以下中小口径管路系统。连接螺纹标准覆盖G（ISO 228-1）、NPT（ANSI B1.20.1）、BSPT（ISO 7-1）、DIN259/2999等多种国际标准，安装便捷、拆卸方便，特别适合仪器仪表管路、机械设备配套等需要快速安装的场合。
2. 多阀体结构，按需选配
产品提供整体式（一片式）、二片式及三片式三种阀体结构。二片式、三片式结构同时支持对焊（BW）和承插焊（SW）连接形式，均配备国际标准ISO支架平台和锁定装置，可根据安装需求和维护便利性灵活选配。
3. 软密封与金属硬密封双重配置，适用介质广泛
根据介质特性、温度等级及密封要求，提供软密封和金属硬密封两大系列：
软密封系列：密封阀座采用PTFE（聚四氟乙烯）、RPTFE（增强聚四氟乙烯）或PPL（对位聚苯）等弹性材料。PTFE化学惰性极强，耐强酸强碱，适用于-29℃～+180℃工况；PPL耐温性能更优，适用于-29℃～+300℃工况，耐磨性好；RPTFE添加玻璃纤维/碳纤维，抗蠕变性能提升。软密封可实现双向零泄漏，适用于对密封要求严格的场合。
金属硬密封系列：球体与阀座密封面采用司太立（Stellite）钴基硬质合金堆焊或碳化钨喷涂硬化处理，硬度可达HRC60以上。密封副为金属对金属硬密封结构，耐高温、耐磨损、抗擦伤，适用温度可达550℃及以上，适用于高温及含颗粒介质的极端工况。
4. 全通径或缩径设计，流体阻力极小
阀门采用全通径或缩径设计，全通径结构流道与管道内径一致，球阀开启时流道完全畅通，在所有阀类中流体阻力最小，压力损失极小，节能效果显著。产品特别适合于介质粘稠、含颗粒、含纤维性质的场合。
5. 启闭迅速，操作效率高
球体只需旋转90°即可完成全开或全关动作，启闭速度快，操作力矩小，特别适用于需要频繁启闭的二位式开关控制场合。可设置90°开关定位机构和锁定装置，根据需要加锁以防止误操作。
6. 防火防静电与阀杆防吹出安全结构
阀门标配防静电装置，球体与阀杆之间设置导电通路，能将开关过程产生的静电导出，防止静电火花点燃易燃易爆介质。阀杆采用有倒密封的下装式防吹出结构，阀腔异常升压时，阀杆不会被冲出，从根本上杜绝了阀杆在压力波动下从阀体中冲出的风险。
7. 电动执行器直连安装，控制灵活高效
配套角行程电动执行机构，采用一体化结构，阀与执行机构的连接采用直连方式。执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制。
8. 多重安全保护，运行稳定可靠
电动执行机构具备过热保护、过载保护、缺相保护、堵转保护等多重安全保护功能。配备电气、机械二重限位保护——机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构控制，位置设定精确方便。防护等级IP65，环境适应性强。
9. 防爆配置齐全，危险区域安全保障
阀门可配置隔爆型电动执行机构，防爆标志ExdⅡBT4/ExdⅡCT4/ExdⅡCT6，防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强，符合GB 3836防爆标准及ATEX防爆认证要求，可广泛应用于Zone 1及Zone 2爆炸性气体环境。
10. 多种阀体材质，工况适配全面
阀体材质覆盖碳钢、不锈钢304、不锈钢316、不锈钢316L等，可根据介质腐蚀性等级及温度要求灵活选配。适用介质覆盖水、蒸汽、油品、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等。
11. 严格执行国际标准规范
产品严格遵循GB/T 12237、API 608、API 6D、ASME B16.34等国际及国内标准设计、制造与检验。防火安全试验符合API 607标准，结构长度按GB/T 12221、ASME B16.10标准，螺纹连接尺寸按ANSI B1.20.1、ISO 228-1、ISO 7-1等标准执行，试验与检验按API 598、GB/T 13927、JB/T 9092标准执行。
| 参数项 | 技术指标 |
|---|---|
| 产品型号 | Q911F（二片式）/ Q911F-3（三片式）/ Q911Y（硬密封） |
| 公称通径 | DN8～DN100（1/4英寸～4英寸）；特殊可达DN150 |
| 公称压力（国标） | PN1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa、16.0MPa、31.5MPa |
| 公称压力（美标） | Class150～Class600；工作压力1000WOG、2000WOG |
| 试验压力 | 壳体试验：1.5倍公称压力；密封试验：1.1倍公称压力 |
| 适用温度 | PTFE密封：-29℃～+180℃；PPL密封：-29℃～+300℃；金属硬密封：-29℃～+550℃ |
| 阀体材质 | 碳钢（WCB/A105）、不锈钢304/316/316L（CF8/CF8M/CF3M） |
| 球体材质 | 不锈钢304/316/316L |
| 阀杆材质 | 不锈钢2Cr13、304、316 |
| 密封阀座（软密封） | PTFE、RPTFE、PPL |
| 密封阀座（硬密封） | 司太立Stellite钴基硬质合金堆焊 |
| 阀体结构 | 一片式、二片式、三片式 |
| 泄漏等级 | 软密封：双向零泄漏（ANSI Class VI）；硬密封：≤额定流量的10⁻⁵ |
| 流量特性 | 近似快开特性（O型球芯）/ 近似等百分比（V型球芯选配） |
| 连接方式 | 内螺纹连接（G/NPT/BSPT/DIN259等）、对焊连接（BW）、承插焊（SW） |
| 驱动方式 | 电动（角行程，开关型/调节型/防爆型） |
| 适用介质 | 水、蒸汽、油品、气体、硝酸、醋酸、粘性流体、浆料、含纤维介质、粉末及腐蚀性介质 |
| 适用行业 | 石油化工、精细化工、生物制药、食品饮料、水处理、机械设备配套、燃气管道、暖通空调等 |
| 参数项 | 技术指标 |
|---|---|
| 执行器类型 | 角行程电动执行机构（开关型/调节型/防爆型/智能型） |
| 执行器系列 | PSQ系列 / 3610R系列 / CH系列 / HQ系列 / OHQ防爆系列 / JOX精小型系列 |
| 电源电压 | AC220V 50Hz（标配单相）、AC380V 50Hz（三相可选）、AC110V、DC24V |
| 输出力矩 | 15N·m～2000N·m（标准）；可达3000N·m |
| 力矩选型安全系数 | 执行器输出力矩需比阀门最大启闭力矩大1.2-1.5倍 |
| 动作范围 | 0～90°（标准）、0～360°可选 |
| 动作时间 | 15秒、30秒、60秒、112秒等多种可选 |
| 控制方式（开关型） | 无源干触点开关控制，实现阀门全开/全关二位式操作 |
| 控制方式（调节型） | 4-20mA DC / 0-10V DC / 1-5V·DC模拟信号控制，内置伺服放大器 |
| 反馈信号 | 开关量位置反馈（开关型）、4-20mA·DC模拟量输出（调节型） |
| 可调范围 | DN10-80：250:1；DN100-300：350:1（V型球芯） |
| 控制精度 | 基本误差≤±1%，回差≤1%，死区≤1%，定位精度可达±0.1% |
| 执行器保护 | 过热保护、过载保护、缺相保护、堵转保护 |
| 手动操作 | 精小型：附带手柄操作；大扭矩型：机械离合机构配手轮操作 |
| 机械限位 | 电气、机械二重限位（机械限位螺钉可调+电子限位开关） |
| 防护等级 | IP65（标配）/ IP67 / IP68（可定制） |
| 环境温度 | 普通型：-30℃～+60℃；低温型：-40℃～+70℃ |
| 环境湿度 | ≤95%（+25℃时） |
| 防爆等级 | 普通型 / 隔爆型ExdⅡBT4（标准防爆）/ ExdⅡCT4 / ExdⅡCT6 |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX |
| 智能型通讯接口 | Modbus RTU（RS485）、Profibus、HART（可选） |
| 阀位指示器 | 凸出型连续机械式指示器 |
| 位置测量 | 可选装开关或电位计、比例控制单元 |
根据介质特性、腐蚀性等级及温度要求，可选择以下阀体材质：
| 材质 | 代号 | 适用温度 | 特性说明 |
|---|---|---|---|
| 碳钢/锻钢 | WCB / A105 | -29℃～425℃ | 性价比最高，适用于水、蒸汽、油品、气体等常规非腐蚀性介质 |
| 不锈钢304 | CF8 / 304 | -196℃～540℃ | 耐腐蚀性能良好，适用于一般酸碱介质及食品、医药等行业 |
| 不锈钢316 | CF8M / 316 | -196℃～540℃ | 含钼，耐氯离子腐蚀性能更优，适用于海洋环境及化工工况 |
| 不锈钢316L | CF3M / 316L | -196℃～540℃ | 超低碳不锈钢，耐晶间腐蚀性能优异，适用于强腐蚀性介质 |
| 黄铜 | HPb59-1 / CW602N | -20℃～+100℃ | 经济型配置，适用于水、空气等非腐蚀性介质，多用于仪器仪表 |
根据安装维护需求及使用要求，可选择以下阀体结构：
| 结构类型 | 代号 | 适用场景 | 特性说明 |
|---|---|---|---|
| 一片式（整体式） | Q911F-1P | 小口径、低压、一般工况 | 整体式结构，结构简单、成本较低，适用于DN15以下小口径 |
| 二片式 | Q911F | 常规工业应用 | 左右阀体螺纹连接，结构紧凑，适用于大多数工业管路系统 |
| 三片式 | Q911F-3P | 需频繁维护检修的管路 | 中间阀体可通过两端法兰螺栓与管接头连接，拆卸方便，支持在线维护更换密封件 |
根据介质温度及化学特性，可选择以下密封材料：
| 密封材料 | 代号 | 适用温度 | 泄漏等级 | 特性说明 |
|---|---|---|---|---|
| 聚四氟乙烯（标配） | PTFE | -29℃～+180℃ | 零泄漏 | 化学惰性极强，摩擦系数最低，耐强酸强碱，标准配置 |
| 增强聚四氟乙烯 | RPTFE | -40℃～+180℃ | 零泄漏 | 添加玻璃纤维/碳纤维，抗蠕变性能提升，耐磨性增强 |
| 对位聚苯（高温型） | PPL | -29℃～+300℃ | 零泄漏 | 耐温性能优于PTFE，耐磨性好，适用于中高温介质 |
| 聚醚醚酮 | PEEK | -50℃～+250℃ | ≤0.01% Kvs | 高强度、耐磨损，适用于高压差及频繁开关工况 |
| 金属硬密封（司太立合金堆焊） | Stellite | -29℃～+550℃ | ≤0.01% Kvs | 钴基硬质合金，耐高温、耐磨、抗擦伤 |
| 金属硬密封（碳化钨涂层） | WC涂层 | -29℃～+600℃ | ≤0.01% Kvs | 硬度极高，耐磨性能最优 |
根据管道系统设计及安装要求，可选择以下连接形式：
内螺纹连接（标配） ：螺纹标准覆盖G（ISO 228-1，英国标准圆柱管螺纹）、NPT（ANSI B1.20.1，美国国家标准锥管螺纹）、BSPT（ISO 7-1，英国标准锥管螺纹）、DIN259/DIN2999（德国工业标准）等多种国际标准，全球通用性强，安装便捷。
对焊连接（BW） ：适用于高压及永久性管线，与管道焊接后形成永久性无泄漏连接，焊接坡口符合ASME B16.25标准。
承插焊连接（SW） ：适用于中小口径高压工况，焊接强度可靠，符合ASME B16.11标准。
根据控制需求、现场环境及防爆要求，可配置以下电动执行机构：
A. 精小型开关型执行机构（JOX/PSQ系列）
远程开关控制（无源干触点），实现阀门全开/全关二位式操作
配备电气、机械双重限位保护装置
标配手柄手动操作装置，断电应急操作，离合器自动复位
动作时间：15秒、30秒、60秒可选
输出力矩：15N·m～2000N·m
适用于空间受限的安装环境及只需要全开/全关操作的切断工况
B. 调节型执行机构（3610R/CH系列）
接收4-20mA DC、0-10V DC或1-5V·DC模拟量控制信号，实现阀门开度连续精确调节（0-90°任意角度定位）
内置伺服放大器，无须另配伺服放大器，输入信号即可自动控制运转
闭环控制，实时位置反馈（4-20mA模拟量输出）
控制精度高，基本误差≤±1%，回差≤1%，死区≤1%
适用于需精确控制流量、压力等参数的自动化工艺管线
C. 隔爆型执行机构（ExdⅡBT4/ExdⅡCT6）
防爆等级ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）
可选ExdⅡCT4、ExdⅡCT6（最高防爆等级，适用于氢气、乙炔等特殊气体环境）
防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强
符合GB 3836系列及ATEX防爆认证要求，防护等级IP65/IP67，可定制IP68
适用于Zone 1及Zone 2爆炸性气体环境，广泛用于石油、化工、天然气等易燃易爆危险场所
D. 智能型执行机构
非侵入式免开盖设计，参数设置无须打开电气壳体
全中文或英文液晶显示屏，菜单式操作
现场操作采用磁控开关和红外遥控双模式
无须电池，具有停电自动记忆功能
力矩曲线记录和阀门诊断功能，可监测阀门运行状态并进行预测性维护
支持Modbus RTU（RS485）、Profibus、HART等现场总线通讯接口，无缝集成DCS/PLC系统
角行程电动执行机构适用于内螺纹球阀等90°回转阀门的驱动。选型时应重点关注：
| 参数 | 精小型（JOX）系列 | PSQ系列 | 3610R/CH系列 | HQ/JHQ系列 |
|---|---|---|---|---|
| 电源电压 | AC220V 50Hz单相 | AC220V/AC110V/DC24V | AC220V单相 | AC220V/380V/DC24V |
| 输出力矩 | 15～2000N·m | 50～2000N·m | 50～1500N·m | 50～3000N·m |
| 动作范围 | 0～90° | 0～90° | 0～360° | 0～90°、0～270°可选 |
| 动作时间 | 15s/30s/60s | 15s/30s/60s | 10s/15s/30s | 18s～112s |
| 防护等级 | IP65 | IP65 | IP55 | IP65、IP67、可定制IP68 |
| 防爆等级 | 可选ExdⅡBT4 | 无防爆 | 无防爆 | ExdⅡBT4 / ExdⅡCT6 |
| 手动操作 | 附带手柄操作 | 附带手柄操作 | 附带手柄操作 | 机械离合机构+手轮 |
电源电压
AC220V 50Hz（标配单相）
AC380V 50Hz（三相，常规工业标准电源）
AC110V 50Hz（可选，北美及日本出口机型）
DC24V（直流，可选）
附件选项
阀位变送器：4-20mA模拟信号输出，实时反馈阀门开度（调节型执行机构配套）
限位开关/回讯器：机械式或感应式，用于反馈阀门的开关到位信号
电位计/比例控制单元：用于位置测量和比例控制
就地/远程切换开关：实现现场手动操作与远程自动控制的灵活切换
故障报警输出：综合故障报警触点，可接入DCS/SCADA系统进行监控
防爆接线盒/防爆电缆接头：防爆环境专用
加热除湿器：在潮湿环境干燥执行器内元件，防止因湿度导致内部电气元件失效
| 防爆等级 | 适用区域 | 适用环境 | 防爆标准 | 应用场景 |
|---|---|---|---|---|
| ExdⅡBT4 | Zone 1、Zone 2 | ⅡA、ⅡB级T1~T4组爆炸性气体混合物 | GB 3836、ATEX | 石油炼化、煤化工、天然气输配等常规防爆区域 |
| ExdⅡCT4 | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1~T4组 | GB 3836、ATEX | 氢气系统、乙炔处理站等特殊气体环境 |
| ExdⅡCT6 | Zone 1、Zone 2 | ⅡC级T1~T6组（最高防爆等级） | GB 3836、ATEX | LNG加注站、电解制氢装置等最高防爆要求场所 |
防爆说明： Ex-防爆标识；d-防爆类型（隔爆型）；Ⅱ-设备类别，表示除煤矿外的其他爆炸性气体环境用电气设备；B/C-爆炸级别，表示爆炸性气体的传爆能力；T4/T6-温度级别，表示允许执行机构最高表面温度（T4：≤135℃，T6：≤85℃）。
防火防静电结构（标配） ：球体与阀杆之间设置导电弹簧，导出静电；防火结构符合API 607标准，火灾时形成金属对金属二次密封。
V型切口球芯（调节型） ：球体带有V型切口结构，可实现近似等百分比特性的精确调节控制，特别适用于含纤维、微固体颗粒等介质的调节工况，可调范围可达350:1。
防吹出阀杆设计（标配） ：下装式阀杆结构，倒密封设计，阀腔异常升压时阀杆不会被冲出。
带锁定装置：可设置90°开关定位机构和锁定装置，根据需要加锁以防止误操作。
特殊表面处理（选配） ：禁油处理、禁铜处理、球面特殊硬化处理等，可定制以满足特殊介质要求。
安全锁闭装置：阀门上装有锁闭装置，防止未经授权的人员随意开关阀门。
铭牌定制：根据用户要求定制产品铭牌及标识（材质、品牌、参数、出厂编号）。
| 标准项 | 执行标准 | 说明 |
|---|---|---|
| 设计与制造 | GB/T 12237、API 608、API 6D、ASME B16.34、BS 5351 | 国标、美标、英标主流标准全覆盖 |
| 结构长度 | GB/T 12221、ASME B16.10 | 互换性及安装尺寸保证 |
| 螺纹连接尺寸 | ANSI B1.20.1（NPT）、ISO 7-1（BSPT）、ISO 228-1（G）、DIN259/DIN2999 | 多国螺纹标准，全球通用 |
| 对焊端尺寸 | ASME B16.25、GB12224 | 与管道焊接坡口匹配 |
| 承插焊端尺寸 | ASME B16.11 | — |
| 压力-温度等级 | ASME B16.34、GB/T 12224 | 确保阀门在工况下的可靠运行 |
| 材料规范 | ASTM A216/A105/A182/A351等 | 原材料质量及试验标准 |
| 无损检测 | JB/T 6440 | 承压件质量全面控制 |
| 试验与检验 | API 598、GB/T 13927、JB/T 9092 | 壳体强度、密封及低压密封检测 |
| 防火安全试验 | API 607、ISO 10497 | 防火阀门认证（标配） |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX | 防爆型执行机构认证标准 |
| 防护等级标准 | GB 4208（IP65/IP67/IP68） | 防尘防水等级 |
| 产品标识 | GB/T 12220、MSS SP-25 | 产品铭牌及标识规范 |
注：进口阀门除执行GB标准外，也可按API、ANSI、DIN、EN等国际标准供货。以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
