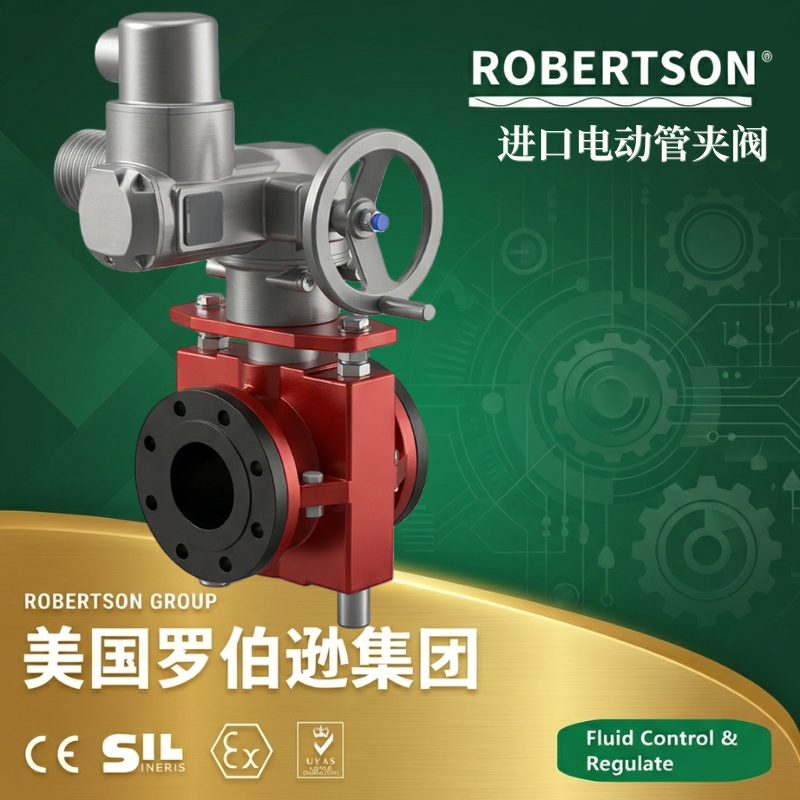

美国罗伯逊ROBERTSON进口电动管夹阀，是专为高磨蚀性、强腐蚀性及高含固量介质管路系统设计的高性能切断与调节阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为矿山选矿、冶金工业、石油化工、电力能源、污水处理、环保工程及造纸等重工业领域提供高效、耐磨、可靠的流体控制方案。 电动管夹阀（又称电动胶管阀、电动夹管阀、电动矿浆阀）是一种具有防腐蚀性能的新型阀，是在手动管夹阀基础上安装电动执行机构组合而成。该产品由电动装置、左右阀体、橡胶管套、大小阀杆、闸板、上下导柱等零件组成，采用独特的内套挤紧技术设计，结构简单、维修方便，广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。 电动管夹阀的核心工作原理是通过电动装置带动压杆作用在内胆（橡胶管套）上，从而使得内胆受到挤压变形，实现管夹阀的启闭与调节。当执行器正转时，阀杆向上提升，带动上闸板向上移动，管套由于本身橡胶的弹性恢复原形，阀门全开；当执行器反转时，阀杆向下运动，带动上闸板向下移动，压紧橡胶管套，使管套变形合拢将流体截断，同时下闸板起到导向作用。这一独特设计使介质在阀体内只与橡胶管套接触，不与金属部件发生任何接触，因此具有极佳的耐磨和耐腐蚀性能。 产品公称通径覆盖DN25至DN600（部分系列可达DN1000），公称压力涵盖PN0.6MPa至1.6MPa（Class150），适用温度范围-30℃至+120℃（特殊材质可达+160℃）。阀体材质涵盖铝合金、铸铁、铸钢及不锈钢等多种材料，内衬胶管可根据介质特性选配天然橡胶、三元乙丙胶、丁腈橡胶、氯丁橡胶、氟橡胶及食品级橡胶等多种材质，适配矿浆、磨料、干湿型粉尘类、浆料、酸碱溶液、油品及食品介质等广泛介质类型。 在产品基础上，该产品标配角行程或直行程电动执行机构，采用一体化智能设计。以AC220V或AC380V电源为动力，支持开关型（ON-OFF）和调节型（4-20mA模拟量闭环调节）两种控制模式，可无缝集成DCS/PLC工业自动化系统。执行器内置伺服放大器，无须另配伺服放大器，输入4-20mA信号及单相电源即可自动控制运转，实现对压力、流量、液位等工艺参数的连续自动调节。标配手动手轮操作装置，断电或故障时可应急手动操作。可根据工况选配隔爆型执行机构，防爆等级ExdⅡBT4，符合GB 3836及ATEX防爆认证要求，广泛应用于石油、化工、煤矿等易燃易爆危险场所。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。
1. 全通径直通式流道，无压力损失、无堵塞
管夹阀采用全通径直通式设计，阀门全开时，橡胶管套恢复原形，流道与管道内径一致，介质通道完全畅通。流体经过阀门时，由于橡胶管套的作用，流体方向的改变极小，流阻小。由于阀体内壁光滑，物料几乎完全通过，不会发生堵塞现象，特别适用于含固体颗粒、纤维杂质及高粘度介质的输送管线。无压力损失、无堵塞、无泄露，防水锤冲击。
2. 介质与金属部件完全隔离，耐磨耐腐蚀
阀门所有与介质接触的部件仅为内衬橡胶管套，介质在整个运行过程中与阀体金属部件不发生任何接触。橡胶的耐磨性远优于钢、铁及其它各种金属材料，且通过对配方的调整可以耐各种化学溶剂的腐蚀，因此特别适用于颗粒浆体和化学介质的管路输送控制。阀门可完美胜任含固体颗粒、粉体、浆料、矿浆等介质，即使在管道中正在发生复杂的化学反应也完全能够胜任。相比传统闸阀、球阀，在同样的高磨损工况下，管夹阀可提高使用寿命5-10倍。
3. 软密封结构，密封性能优异
阀门依靠电动装置带动阀杆使橡胶管套变形合拢实现密封，软密封结构使阀门具有极佳的密封性能。胶管两端带有橡胶法兰，当阀门与管道连接时，不需另加密封垫圈，从而杜绝了跑、冒、滴、漏等不良现象。可实现含杂质关闭，即使在介质中存在固体颗粒的情况下也能保证严密截断。
4. 节能效果显著，能耗大幅降低
由于全通径无阻碍流道设计，流体阻力极小，大大降低了流体通过阀门时的动能损耗。与传统的闸阀或截止阀相比，ROBERTSON进口电动管夹阀的能耗可降低约70%。这一特性对大型选矿厂、污水处理厂等流量大、全天候连续运行的工业用户而言，可节省可观的运行成本和能源开支。
5. 一阀多用，可替代多种阀门
电动管夹阀具有一阀多用的功能，可代替闸阀、截止阀、调节阀使用。不仅能作为开关阀使用，还能通过调节型电动执行机构与4-20mA信号配合，实现对管道流量的精确比例调节。无论是粗放式的切断开关，还是精细化的流量调控，一台阀门即可完成。
6. 独家内胆技术，唯一磨损件易于更换
管夹阀内胆是阀门中唯一与介质接触的部件，是阀门的核心所在，质量取决于内胆的质量。进口电动管夹阀内胆采用顶级原料和先进工艺，保证其高耐磨、强防腐和更长的使用寿命。在用于两面挤压的标准管夹阀内胆上装有助开带，确保在任何情况下阀门可以完全打开。当阀门使用一定时间后，只需要简单地更换橡胶管套，阀体和其它机构即可继续长期使用，大幅降低用户维护成本。
7. 电动智能控制，远程精确调节
配套电动执行机构设计有伺服系统（无需另配伺服放大器），只需接入DC4-20mA（或DC1-5V）信号和AC220V单相电源即可工作，内设接线端子，接线极为简单方便。通过4-20mA模拟控制信号，不仅能实现阀门的完全开闭，还能对流量进行精确的比例调节。执行器采用同步皮带传动，有效降低了噪音；具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。控制精度高，基本误差≤±1%，回差≤1%，死区≤1%。
8. 智能保护功能，电机安全可靠
电动调节管夹阀采用智能型控制单元进行控制，在机械死角时、卡死时均具有保护功能，保护电机不受损伤。执行器具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。用状态选择开关可以设定断信号时阀芯所处状态（全开、全闭或自锁状态）及正反动作方向；当突然断电时，能确保阀芯自锁。
9. 多重行程调节与防护功能
执行器具备先进的工作行程调整功能：零点可调节±25%，行程可在20%至最高标准范围内灵活调节。防护等级可达IP65，隔爆等级可达ExdⅡBT4。执行器的关键部件控制器采用最先进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。
10. 耐寒性能好，适用范围广
由于流体介质在富有弹性的胶管中流动，即使介质在低温环境中结晶化，也会因橡胶的弹性而化解压力，排除了流体晶化所造成的壳体冻裂等恶果。适用温度范围-30℃至+120℃，氟橡胶材质最高可达+160℃。
11. 宽泛的安装适配性，全球通用
阀门连接方式采用法兰连接，法兰标准可依据GB、DIN、ANSI等国际主流标准定制。公称通径覆盖DN25至DN600（DN25-DN1000可定制），可灵活适配矿山矿浆管道、选矿厂、化工厂管道、电厂脱硫除尘管线和市政污水管网等各口径管路系统。阀体材质可定制铝合金（轻量化）、铸铁（高刚性）、铸钢（耐高压）及不锈钢（全防腐）。
12. 低温环境适应性强
在寒冷地区，由于普通金属阀门在低温环境下易冻裂，造成重大工业事故。电动管夹阀由于介质仅在橡胶套中流过，橡胶的弹性可以缓冲压力变化，彻底排除了因介质结晶或相变造成的壳体冻裂风险，是寒冷地区矿场和户外管道的首选阀门。
| 参数项 | 技术指标 |
|---|---|
| 产品型号 | GJ941X / LAD-GJ941X 系列 |
| 公称通径 | DN25～DN600（1英寸～24英寸），可定制至DN1000 |
| 公称压力 | PN0.6MPa、1.0MPa、1.6MPa；Class150 |
| 试验压力 | 强度试验：1.5倍公称压力；密封试验：1.1倍公称压力 |
| 适用温度 | 天然橡胶（NR）：-5℃～+80℃；三元乙丙橡胶（EPDM）：-5℃～+120℃；丁腈橡胶（NBR）：-30℃～+100℃；氯丁橡胶（CR）：-30℃～+100℃；氟橡胶（FKM）：-20℃～+120℃；氢化丁腈橡胶（HNBR）：-30℃～+160℃；食品级天然橡胶：-40℃～+75℃ |
| 阀体材质 | 铝合金、铸铁（HT200/HT250）、铸钢WCB、不锈钢304/316、球墨铸铁QT450 |
| 内衬胶管材质 | 天然橡胶（NR）、三元乙丙橡胶（EPDM）、丁腈橡胶（NBR）、氯丁橡胶（CR）、氟橡胶（FKM）、氢化丁腈橡胶（HNBR）、食品级橡胶、聚氨酯橡胶 |
| 阀体衬里 | 硬橡胶、软橡胶、氟塑料衬里（特殊定制） |
| 连接方式 | 法兰连接（RF/FF），符合GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN等国际标准 |
| 适用介质 | 矿浆、磨料、干湿型粉尘、粉体、浆料、泥浆、含纤维液体、污水、酸碱溶液、油品、食品级介质等 |
| 适用行业 | 矿山选矿厂、化工工业、石油工业、电力部门、冶金工业、污水处理厂、石英砂矿、造纸工业、食品加工 |
| 设计制造标准 | Q/JBGN02，满足API 598及GB/T 13927试验与检验标准 |
| 参数项 | 技术指标 |
|---|---|
| 执行器类型 | 角行程/直行程电动执行机构（开关型/调节型/防爆型） |
| 电源电压 | AC220V 50Hz（标配单相）；AC380V 50Hz（三相可选）；DC24V（可选） |
| 输入信号（调节型） | 4-20mA DC / 1-5V·DC / 0-10V DC |
| 输出信号（调节型） | 4-20mA·DC模拟量输出（闭环反馈） |
| 控制方式 | 开关型：无源干触点开关控制；调节型：4-20mA模拟信号控制 |
| 基本误差 | ≤±1% |
| 回差 | ≤1% |
| 死区 | ≤1% |
| 工作行程调整范围 | 零点：±25%；行程：20%～100% |
| 防护等级 | IP65（标配）/ IP67 / IP68（可定制） |
| 防爆等级 | ExdⅡBT4（隔爆型，可选） |
| 环境温度 | -25℃～+70℃ |
| 环境湿度 | ≤95%（+25℃时） |
| 手动操作 | 标配手轮手动操作装置，断电应急操作 |
| 执行器保护 | 过热保护、过载保护、缺相保护、堵转保护、自诊断保护 |
| 反馈检测元件 | 高性能导电塑料电位计，分辨率＜0.4% |
| 断信号保护 | 可预设全开、全关或自锁状态 |
| 执行器壳体材质 | 铝合金硬模铸造 |
| 同步传动方式 | 同步皮带传动，低噪音设计 |
注：进口阀门除执行GB标准外，也可按API、ANSI、DIN、EN等国际标准供货。以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
阀门主体技术参数
参数项 技术指标 产品型号 GJ941X / LAD-GJ941X 系列 公称通径 DN25～DN600（1英寸～24英寸），可定制至DN1000 公称压力 PN0.6MPa、1.0MPa、1.6MPa；Class150 试验压力 强度试验：1.5倍公称压力；密封试验：1.1倍公称压力 适用温度 天然橡胶（NR）：-5℃～+80℃；三元乙丙橡胶（EPDM）：-5℃～+120℃；丁腈橡胶（NBR）：-30℃～+100℃；氯丁橡胶（CR）：-30℃～+100℃；氟橡胶（FKM）：-20℃～+120℃；氢化丁腈橡胶（HNBR）：-30℃～+160℃；食品级天然橡胶：-40℃～+75℃ 阀体材质 铝合金、铸铁（HT200/HT250）、铸钢WCB、不锈钢304/316、球墨铸铁QT450 内衬胶管材质 天然橡胶（NR）、三元乙丙橡胶（EPDM）、丁腈橡胶（NBR）、氯丁橡胶（CR）、氟橡胶（FKM）、氢化丁腈橡胶（HNBR）、食品级橡胶、聚氨酯橡胶 阀体衬里 硬橡胶、软橡胶、氟塑料衬里（特殊定制） 连接方式 法兰连接（RF/FF），符合GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN等国际标准 适用介质 矿浆、磨料、干湿型粉尘、粉体、浆料、泥浆、含纤维液体、污水、酸碱溶液、油品、食品级介质等 适用行业 矿山选矿厂、化工工业、石油工业、电力部门、冶金工业、污水处理厂、石英砂矿、造纸工业、食品加工 设计制造标准 Q/JBGN02，满足API 598及GB/T 13927试验与检验标准 电动执行机构技术参数
参数项 技术指标 执行器类型 角行程/直行程电动执行机构（开关型/调节型/防爆型） 电源电压 AC220V 50Hz（标配单相）；AC380V 50Hz（三相可选）；DC24V（可选） 输入信号（调节型） 4-20mA DC / 1-5V·DC / 0-10V DC 输出信号（调节型） 4-20mA·DC模拟量输出（闭环反馈） 控制方式 开关型：无源干触点开关控制；调节型：4-20mA模拟信号控制 基本误差 ≤±1% 回差 ≤1% 死区 ≤1% 工作行程调整范围 零点：±25%；行程：20%～100% 防护等级 IP65（标配）/ IP67 / IP68（可定制） 防爆等级 ExdⅡBT4（隔爆型，可选） 环境温度 -25℃～+70℃ 环境湿度 ≤95%（+25℃时） 手动操作 标配手轮手动操作装置，断电应急操作 执行器保护 过热保护、过载保护、缺相保护、堵转保护、自诊断保护 反馈检测元件 高性能导电塑料电位计，分辨率＜0.4% 断信号保护 可预设全开、全关或自锁状态 执行器壳体材质 铝合金硬模铸造 同步传动方式 同步皮带传动，低噪音设计 注：进口阀门除执行GB标准外，也可按API、ANSI、DIN、EN等国际标准供货。以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
根据介质腐蚀性等级、工况压力及安装环境要求，可选择以下阀体材质：
| 材质 | 代号 | 适用温度 | 特性说明 |
|---|---|---|---|
| 铝合金 | ZL104/AC4C | -20℃～+100℃ | 重量轻、散热好，适用于中小口径及经济型场合，标准轻量化配置 |
| 铸铁 | HT200/HT250 | -20℃～+120℃ | 性价比最高，适用于常规矿浆、污水等非强腐蚀性介质，广泛应用于选矿厂和污水处理厂 |
| 球墨铸铁 | QT450 | -20℃～+120℃ | 强度优于灰铸铁，耐冲击性能好，适用于中高压工况的常规介质管线 |
| 铸钢 | WCB / WCC | -29℃～+120℃ | 强度高，适用于中高压、温度要求较高的工况 |
| 不锈钢 | 304 / CF8 | -196℃～+120℃ | 耐腐蚀性能优异，适用于化工、医药、食品等洁净及腐蚀性介质工况 |
| 不锈钢 | 316L / CF3M | -196℃～+120℃ | 含钼，耐氯离子腐蚀性能更优，适用于海洋环境及强腐蚀性化工介质 |
根据介质特性、温度及耐腐蚀要求，灵活选配内衬胶管材质。这是管夹阀最核心的选配参数，直接决定了阀门的耐磨、耐腐蚀寿命。
| 内衬胶管材质 | 代号 | 适用温度 | 适用介质 | 特性说明 |
|---|---|---|---|---|
| 天然橡胶 | NR | -5℃～+80℃ | 研磨材料、稀酸碱、化学制品 | 高耐磨应用，成本经济，适用于一般矿山矿浆输送 |
| 食品级天然橡胶 | NR-Food | -40℃～+75℃ | 食品及其他媒体，CIP工艺 | 符合FDA标准，适用于食品、饮料及制药行业 |
| 三元乙丙橡胶 | EPDM | -5℃～+120℃ | 纸浆、酒类、酸、碱、热水、蒸汽 | 耐热、耐臭氧、耐酸碱性能优异，污水处理标准配置 |
| 丁腈橡胶 | NBR | -30℃～+100℃ | 油脂应用、碳氢化合物、脂肪、燃料油、润滑油 | 耐油性能卓越，适用于石油化工行业及油类介质 |
| 氯丁橡胶 | CR | -30℃～+100℃ | 化学品、酸、脂肪油、油脂、润滑剂 | 抗臭氧、耐气候老化，适用于户外暴露环境及专用化学品 |
| 氢化丁腈橡胶 | HNBR | -30℃～+160℃ | 高温油类、脂肪、燃料油、润滑油 | 耐高温性能卓越，适用于高温油品介质 |
| 氟橡胶 | FKM / Viton | -20℃～+120℃ | 化学制品、脂肪油、芳香烃和卤化烃 | 耐高温、耐强腐蚀，适用于强酸、强碱及有机溶剂 |
| 氯磺化聚乙烯橡胶 | CSM | -40℃～+100℃ | 化学品、酸、几种溶剂、脂肪油、油脂 | 耐化学腐蚀性能优异，适用于苛刻化学环境 |
| 丁基橡胶 | IIR | -30℃～+100℃ | 浓缩酸性化学品、植物油 | 不透气性好，耐浓酸性能优异 |
| 聚氨酯橡胶 | PU | -20℃～+80℃ | 研磨介质应用 | 耐磨性能最优，适用于高磨损矿浆、石英砂等 |
胶管增强结构：管夹阀胶管带有纤维增强结构，内有一定角度排列的增强帘布层，使管套轴向和径向压力相互平衡，长度与直径不会因流体压力而变化，确保胶管在高压下不变形。
根据介质耐磨性和腐蚀性要求，可选择以下阀体内衬：
| 衬里材质 | 适用温度 | 适用介质 |
|---|---|---|
| 硬橡胶衬里 | -10℃～+85℃ | 除强氧化剂外的盐酸、磷酸、碱、盐类、湿氯气等 |
| 软橡胶衬里 | -10℃～+85℃ | 含颗粒固态流体，如水泥、粘土、煤渣灰、颗粒化肥及磨损性较强的固态流体 |
| 氟塑料衬里 | -20℃～+150℃ | 强酸、强碱、强氧化剂和一般有机溶剂 |
| 无衬里 | -20℃～+100℃ | 非腐蚀性介质（清水、空气、油品等） |
根据控制需求、现场环境及防爆要求，可配置以下电动执行机构：
A. 开关型执行机构（标准配置）
远程开关控制（无源干触点），实现阀门全开/全关二位式操作
配备电气、机械双重限位保护装置
标配手轮手动操作装置，断电应急操作
适用于只需要全开/全关操作的矿浆切断、排放等工况
B. 调节型执行机构（高精度配置）
接收4-20mA DC、0-10V DC或1-5V·DC模拟量控制信号，实现阀门开度连续精确调节
内置伺服放大器，无须另配伺服放大器，输入信号及单相电源即可自动控制运转
闭环控制，实时位置反馈（4-20mA模拟量输出）
适用于需精确控制流量、药剂量、浆料配比等参数的自动化工艺管线
C. 智能型执行机构（2SB6系列等）
非侵入式免开盖设计，参数设置无须打开电气壳体
全中文或英文液晶显示屏，菜单式操作
支持Modbus RTU（RS485）、Profibus等现场总线通讯接口
力矩曲线记录和阀门诊断功能，可监测阀门运行状态并进行预测性维护
D. 隔爆型执行机构（ExdⅡBT4）
防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强
符合GB 3836系列及ATEX防爆认证要求
适用于石油化工、煤矿、天然气等爆炸性危险场所
电源电压
AC220V 50Hz（标配单相）
AC380V 50Hz（三相，常规工业标准电源）
DC24V（直流，可选，适用于PLC控制及紧凑系统）
附件选项
阀位变送器：4-20mA模拟信号输出，实时反馈阀门开度
限位开关/回讯器：机械式或感应式，用于反馈阀门的开关到位信号
电位计/比例控制单元：1/5K电位计，用于位置测量和比例控制
就地/远程切换开关：实现现场手动操作与远程自动控制的灵活切换
故障报警输出：综合故障报警触点，可接入DCS/SCADA系统进行监控
远程通讯模块：支持Modbus RTU（RS485）、Profibus等现场总线通讯协议
防爆接线盒/防爆电缆接头：防爆环境专用
加热除湿器：在潮湿环境干燥执行器内元件
| 防爆等级 | 适用区域 | 适用环境 | 防爆标准 | 应用场景 |
|---|---|---|---|---|
| ExdⅡBT4 | Zone 1、Zone 2 | ⅡA、ⅡB级T1~T4组爆炸性气体混合物 | GB 3836、ATEX | 标准防爆配置，适用于石油炼化、煤矿、天然气处理等常规防爆区域 |
防爆说明： Ex-防爆标识；d-防爆类型（隔爆型）；Ⅱ-设备类别，表示除煤矿外的其他爆炸性气体环境用电气设备；B-爆炸级别；T4-温度级别，表示允许执行机构最高表面温度≤135℃。
胶管助开带设计（标配） ：在用于两面挤压的标准管夹阀内胆上装有助开带，确保在任何情况下阀门可以完全打开，避免管套粘连无法复位。
内胆更换服务（可更换磨损件） ：阀门长期运行后，橡胶管套磨损或老化后，无需购买整台阀门，仅需更换内衬胶管即可恢复阀门性能，大幅节省用户生产成本。
加强型帘布层结构（标配） ：管套内有一定角度排列的增强帘布层，使管套在流体压力下不会因轴向和径向受力而改变长度与直径，确保尺寸稳定和密封可靠。
手动/自动切换设计（标配） ：电动执行器标配手动手轮，同时阀体可预留气动接口，方便在停电或电动故障时实现手动或气动应急操作。
安全锁闭装置：阀门上装有锁闭装置，防止未经授权的人员随意开关阀门。
铭牌定制：根据用户要求定制产品铭牌及标识（材质、品牌、参数）。
| 标准项 | 执行标准 | 说明 |
|---|---|---|
| 设计与制造 | Q/JBGN02 | 管夹阀行业通用制造标准 |
| 结构长度 | Q/JBGN02 | 互換性及安装尺寸保证 |
| 法兰连接尺寸 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN | RF/FF连接，支持多国标准 |
| 试验与检验 | API 598、GB/T 13927 | 壳体强度、密封及低压密封检测 |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX | 隔爆型执行机构认证标准 |
| 防护等级标准 | GB 4208（IP65） | 防尘防水等级 |
| 产品标识 | GB/T |
