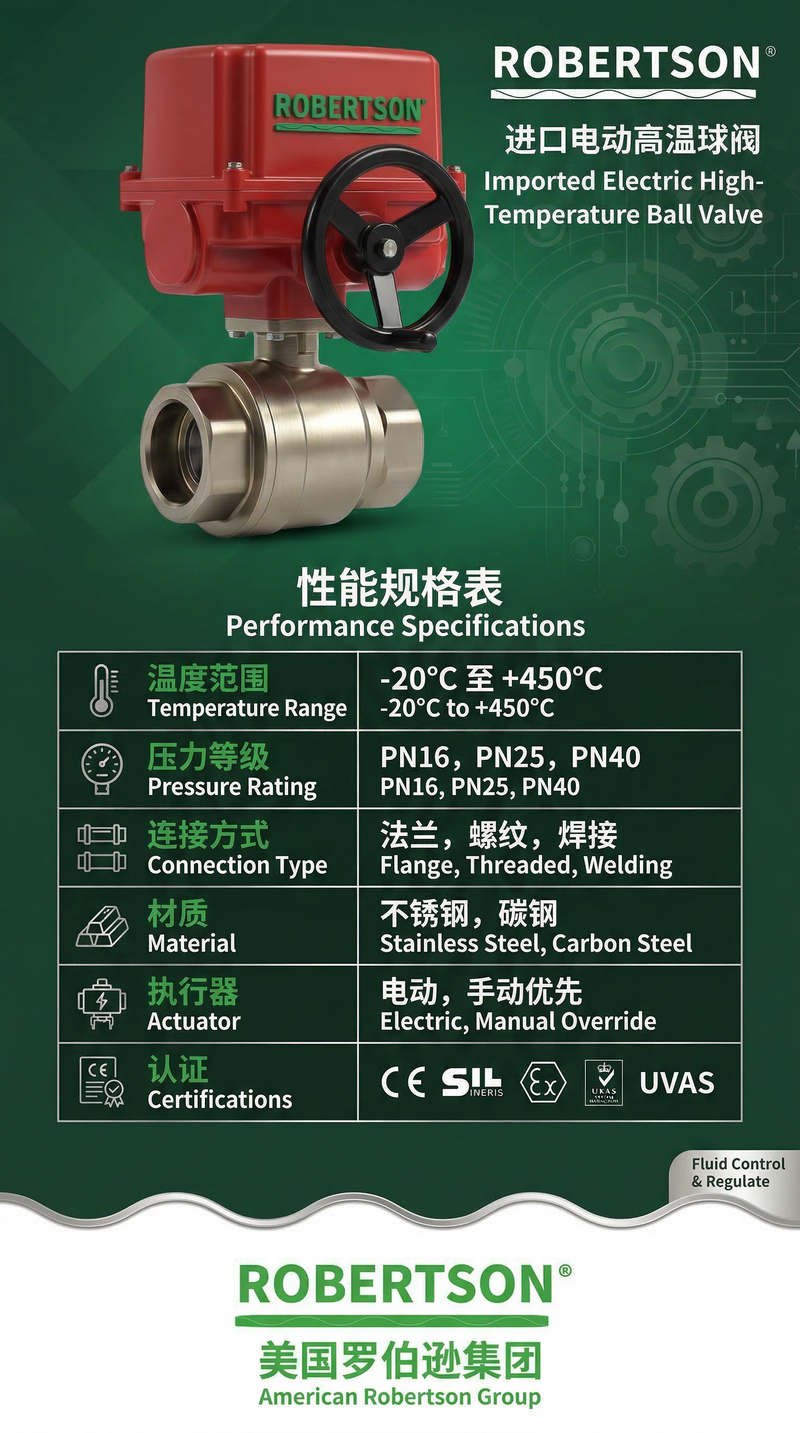

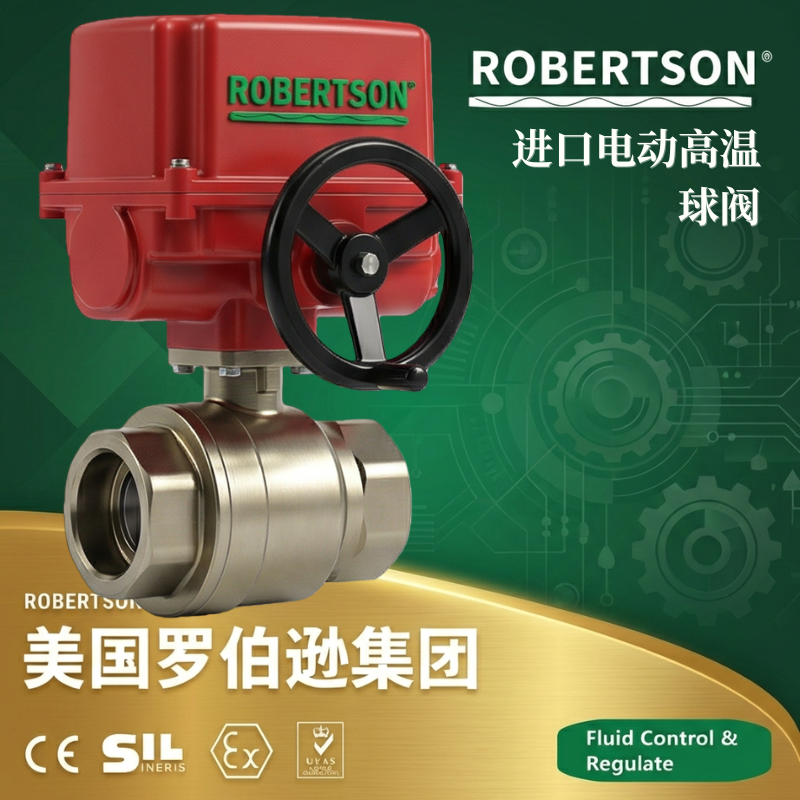

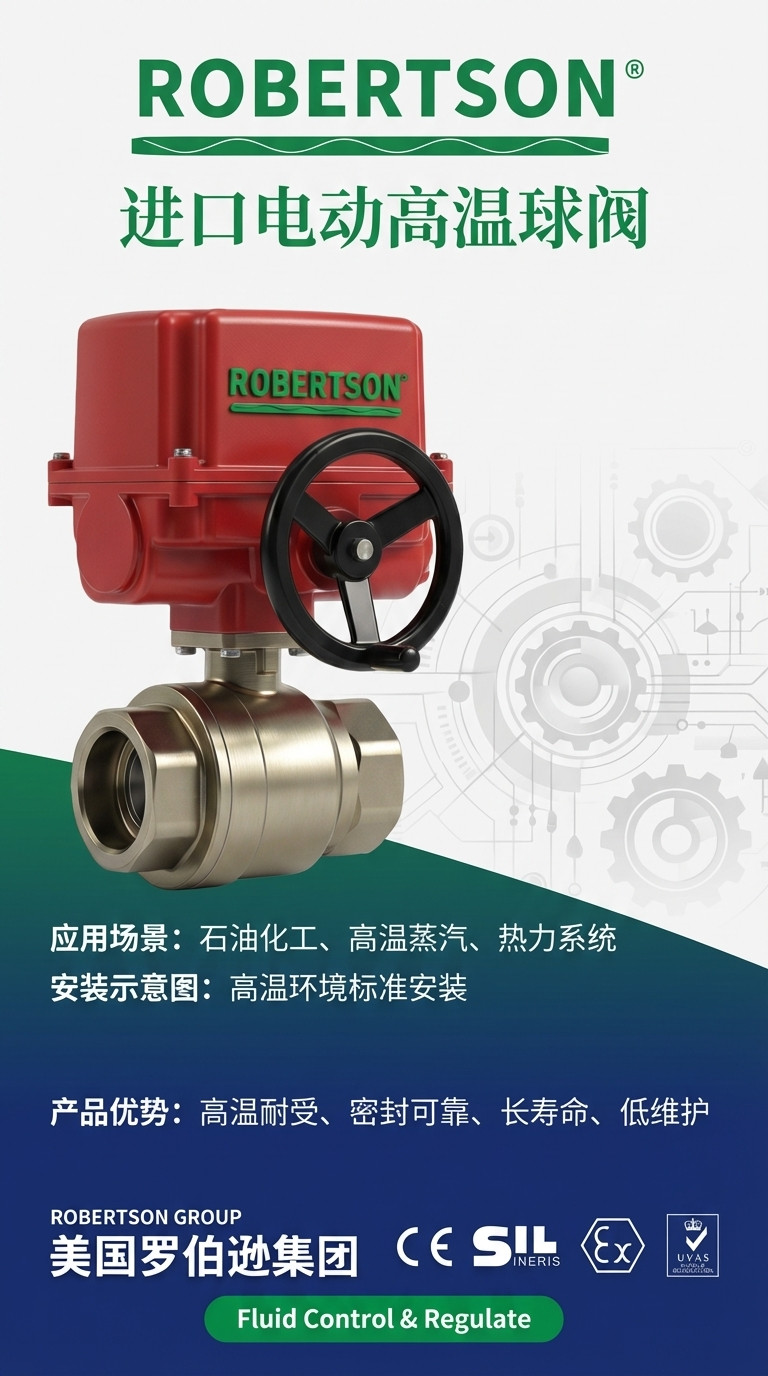

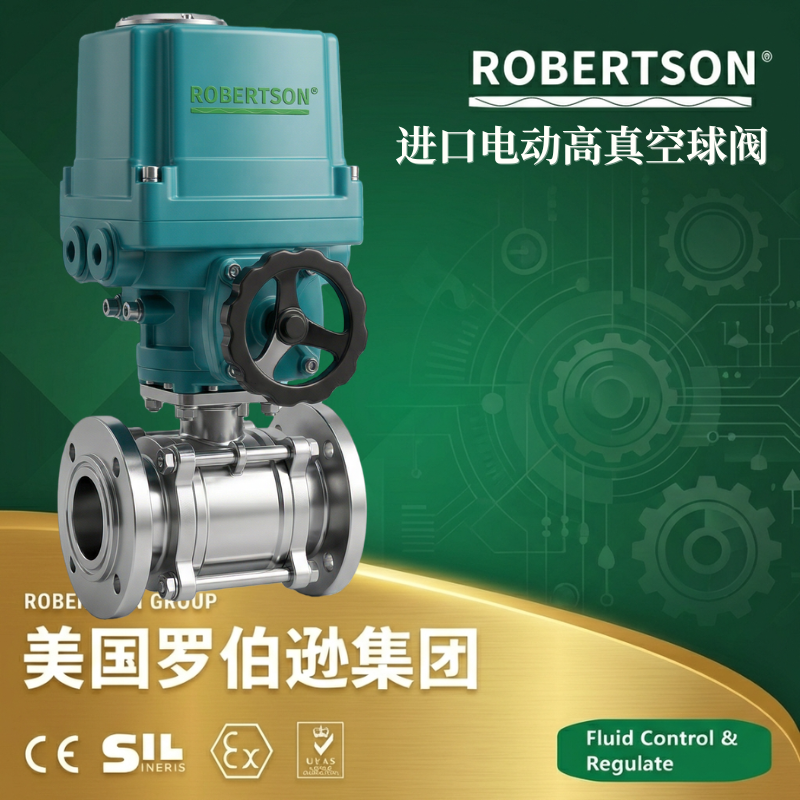

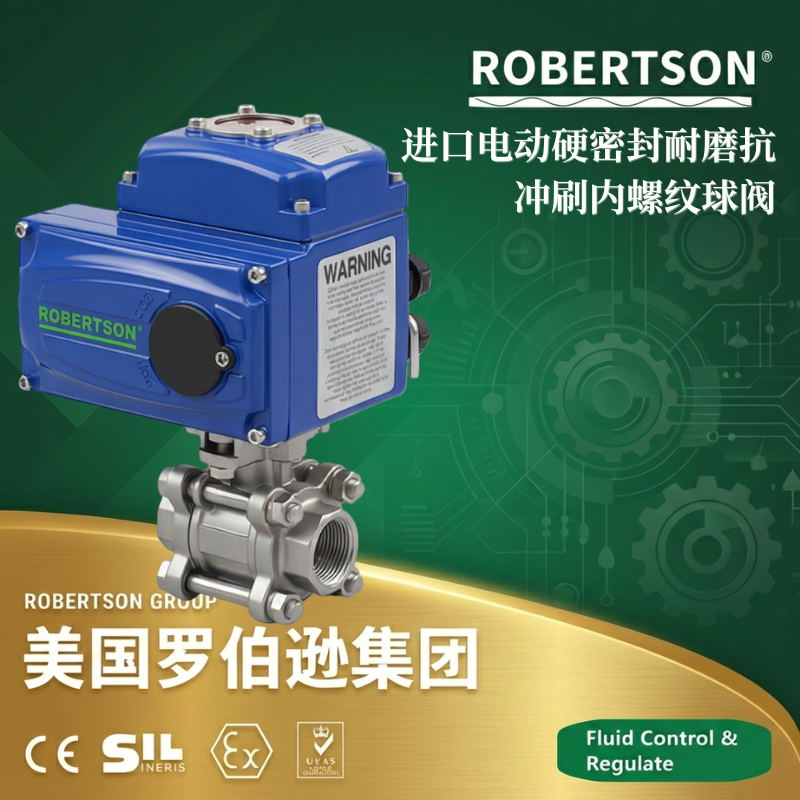

美国罗伯逊ROBERTSON进口电动高温球阀，是一款专为高温、高压及腐蚀性介质工况设计的高性能切断与调节阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为石油化工、火力发电、集中供热、冶金钢铁、导热油系统、高温蒸汽管路及精细化工等行业提供安全、高效、可靠的流体控制方案。 电动高温球阀是通过电动执行器驱动的阀门设备，广泛用于石油、化工、制药等行业及真空系统中水、蒸汽、导热油、酸碱性气体与液体介质的流动控制。该产品根据工作温度等级提供软密封和金属硬密封两大系列——阀座材料采用聚四氟乙烯（或填充聚四氟乙烯）的称为软密封球阀，使用温度不超过200℃；阀座材料采用金属制作的称为硬密封球阀或高温球阀，使用温度高于250℃。对于温度≥300℃的使用场所，产品采用金属对金属密封方式，球体采用多种先进硬化处理技术，包括超音速喷涂、镍基喷焊及硬质合金喷焊等，球体和阀座处理后的硬度一般高达HRC70，最高可达HRC80。 该产品严格遵循GB/T 12237、API 608、API 6D、ASME B16.34等国内外主流标准设计制造。公称通径覆盖DN15至DN600，公称压力涵盖PN1.6MPa至32.0MPa（Class150至Class2500），适用温度范围覆盖-196℃至+600℃。阀体材质涵盖高温锻钢A105、不锈钢304/316、铬钼钢WC6/WC9/C12A、双相不锈钢及310S耐高温不锈钢（可耐受800℃以上高温）等多种材料，密封阀座根据温度等级可选PTFE、PPL、PEEK、增强石墨及金属硬密封（堆焊司太立Stellite钴基硬质合金或碳化钨WC喷涂）。 在阀门基础上，该产品标配角行程电动执行机构，采用一体化智能设计。以AC220V、AC380V或DC24V电源为动力，接受4-20mA、0-10V或1-5V·DC等标准模拟量控制信号即可控制运转。执行机构与球阀采用直连方式连接，内置伺服系统（无须另配伺服放大器），控制精度高，基本误差≤±1%，回差≤1%，死区≤1%。支持开关型及调节型两种控制模式，可无缝集成DCS/PLC工业自动化控制系统。电动执行机构与阀门之间增加隔热垫、散热套和隔热支架设计，有效隔离高温阀体向执行机构的热传导，确保电子元器件在高温环境下长期稳定运行。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。
1. 金属硬密封与软密封双重配置，耐温范围宽
阀门根据工作温度等级提供软密封和金属硬密封两大系列，温度等级分级配置如下：
RPTFE增强软密封：添加玻璃纤维/碳纤维，抗蠕变性能提升，适用于-40℃～+180℃。
PPL软密封：对位聚苯材料，耐温性能优于PTFE，适用于-20℃～+300℃工况，耐磨性好。
PEEK软密封：聚醚醚酮材料，高强度、耐磨损，适用于-50℃～+250℃及高压差工况。
增强石墨密封：适用于-28℃～+350℃高温工况，自润滑性能好，密封可靠。
金属硬密封：球体与阀座完全采用金属对金属密封方式，适用于-196℃～+600℃及更高温度，密封面堆焊司太立（Stellite）钴基硬质合金或超音速喷涂（HVOF）碳化钨/碳化铬，硬度可达HRC70以上。
2. 先进球体硬化处理技术，耐磨抗冲蚀
球体与密封座采用多先进硬化处理技术：对于温度≥300℃的使用场所，高温球阀采用金属对金属密封方式，球体采用超音速喷涂、镍基喷焊、硬质合金喷焊及采用高硬度陶瓷材料等多种先进硬化处理方式。密封面材料耐温可达540℃，最高可达980℃。材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能，能够适用于绝大多数的苛刻工况条件。
3. 弹性密封副结构，热补偿性能优异
高温球阀大多采用弹性密封副，其性能可靠，弹性补偿能力强，适用温度范围广，并对浮动球球阀和固定球球阀都适用。采用蝶形弹簧加载密封副结构，为阀门密封提供初始力，同时压缩阀座和阀体间的密封圈，使阀座和阀体间密封。阀座与阀体间采用柔性石墨密封圈实现密封，可压缩变形，该结构球阀在一定温度范围内使用不会因球体受热膨胀卡住不能动作。金属密封座采用弹性密封结构设计，避免零件在高温条件下抱死，弹性元件有效吸收材料热胀引起位置变化及应力。
4. 流体阻力极小，流通能力大
球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。阀门采用直通式结构设计，全开时流道完全畅通，球体与介质流动方向平行，介质压力损失极小，同等口径下流通能力远高于截止阀和闸阀，显著降低系统能耗。
5. 阀杆密封可靠，启闭灵活
由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。阀杆处密封填料、调整垫均采用回弹性强、耐温、耐磨、耐压、耐腐蚀、自润滑性能良好的新型复合材料，完全避免泄漏。止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活，开关轻便。
6. 阀杆防吹出与防火防静电设计，安全可靠
阀杆采用下装式防吹出设计，确保在高压工况下阀杆不会冲出阀体。阀门设有耐火结构，万一发生火灾时，仍可保持密封性能。标配防静电结构，阀杆与阀体之间设置导电通路，防止静电积聚引发火花。
7. 整体锻造阀体，强度提升
阀体采用整体锻造工艺，消除铸造缺陷，抗拉强度提升30%以上，耐压性能优异。高温工况选用锻造整体结构，避免铸造缺陷在高温下扩展，壁厚按高温压力公式（GB/T 12224）计算并增加20%余量。DN50及以上大口径采用分体式锻造阀体结构，降低加工难度和成本。
8. 电动智能控制，远程精确调节
配套角行程电动执行机构，采用一体化智能设计。执行器与阀门直连方式连接，内置伺服系统，无须另配伺服放大器，输入4~20mA信号及220V AC电源即可控制运转。支持开关型（ON-OFF）和调节型（4-20mA模拟量闭环调节）两种控制模式，调节型执行机构可实现阀门开度0-90°连续精确调节，控制精度高（基本误差≤±1%，回差≤1%，死区≤1%），定位精度±1%。支持Modbus RTU（RS485）、Profibus、HART等现场总线通讯接口，无缝集成DCS/PLC工业自动化系统。
9. 高温工况专用防护设计
在高温工况（＞400℃）下，执行机构适配需考虑以下高温防护措施：选用高温型执行器，电机绕组采用耐热线材（如聚酰亚胺漆包线，耐温等级H级）；执行器与阀门之间增加隔热垫（云母片材质，厚度≥5mm，导热系数≤0.1W/(m·K)）；控制电路加装温度传感器，当执行器壳体温度＞80℃时自动启动散热风扇。在阀杆与阀体之间设置散热套，降低执行器端的温度，使执行器环境温度控制在允许范围内，确保电子元器件在极端工况下的长期稳定运行。
10. 多种阀体材质，耐高温耐腐蚀
阀体材质覆盖高温锻钢A105（≤425℃）、304H（400℃~600℃高温强度比304高20%~30%）、310S耐高温不锈钢（可耐受800℃以上高温）、铬钼钢WC6/WC9（-29~570℃）、不锈钢304/316（-196~540℃）、双相不锈钢及哈氏合金、蒙乃尔、Inconel 718等特种合金。可根据介质腐蚀性等级、温度及压力要求灵活选配。
11. 防爆型配置，危险区域安全保障
阀门可搭载隔爆型电动执行机构，防爆等级ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物），可选ExdⅡCT4/ExdⅡCT6（最高防爆等级，适用于ⅡC级含氢气、乙炔等特殊气体环境）。防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性极强，符合GB 3836系列及ATEX防爆认证要求，防护等级IP65/IP67，适用于Zone 1及Zone 2爆炸性气体环境。
12. 严格的热补偿设计
通过弹性元件吸收温度变化产生的热应力：在阀体法兰处设置波纹管补偿器（材质Inconel 625），允许轴向伸缩量±5mm；阀座采用弹簧预紧结构（高温合金弹簧，工作温度≤650℃），补偿阀座因热膨胀产生的预紧力损失，确保密封比压稳定在30MPa~50MPa。阀门与管道的连接采用柔性法兰（加装石墨垫片），减少管道热膨胀对阀门的附加应力。
13. ISO 5211标准接口，执行器通用性强
阀体顶部安装法兰符合ISO 5211国际标准高平台直装设计，适配多种品牌和型号的角行程电动执行机构，便于现场升级和维护。执行器与阀门直连式安装减少中间支架连接，降低故障概率，提高整体可靠性。
14. 宽泛的通径与温压适用范围
产品公称通径覆盖DN15至DN600（1/2英寸至24英寸），公称压力覆盖PN1.6MPa至32.0MPa（Class150至Class2500），连接方式涵盖法兰式、对焊式、对夹式及螺纹式等多种形式。适用介质包括高温蒸汽、导热油、热水、油品、气体、高温烟气、腐蚀性气体/液体等各类高温介质。
| 参数项 | 技术指标 |
|---|---|
| 产品型号 | Q941F（软密封电动球阀）/ Q941H/Y（硬密封电动球阀）/ VQ940H（V型硬密封电动调节球阀） |
| 公称通径 | DN15～DN600（1/2英寸～24英寸），可定制至DN1200 |
| 公称压力 | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa、16.0MPa、25.0MPa、32.0MPa（1.6bar～320bar）；Class150～Class2500 |
| 试验压力 | 壳体试验：1.5倍公称压力；密封试验：1.1倍公称压力 |
| 适用温度 | 软密封（PTFE）：-40℃～+180℃；软密封（RPTFE）：-40℃～+180℃；软密封（PPL）：-20℃～+300℃；软密封（PEEK）：-50℃～+250℃；增强石墨密封：-28℃～+350℃；金属硬密封（堆焊硬质合金）：-196℃～+600℃；金属硬密封（310S等特材）：≤800℃ |
| 阀体材质 | 高温锻钢A105、304/304H不锈钢、310S耐高温不锈钢、316/316L不锈钢、铬钼钢WC6/WC9/C12A、双相不锈钢2205/2507、特殊合金（哈氏合金/蒙乃尔/Inconel 718/钛合金） |
| 球芯材质 | 不锈钢304/304H/316/316L/310S，金属硬密封型球芯表面进行硬化处理（超音速喷涂碳化钨/碳化铬/司太立合金堆焊，硬度HRC60-80）；软密封型球芯采用不锈钢精密加工抛光 |
| 阀杆材质 | 不锈钢2Cr13、304、316、17-4PH、Inconel 718（耐高温硫化氢腐蚀环境），防吹出结构设计 |
| 密封阀座（软密封） | PTFE、RPTFE、PPL（对位聚苯）、PEEK（聚醚醚酮）、增强石墨 |
| 密封阀座（金属硬密封） | 司太立Stellite钴基硬质合金（6/12/21型）堆焊、超音速喷涂（HVOF）碳化钨WC、超音速喷涂碳化铬CrC、高强度高硬度陶瓷材料 |
| 密封面硬化方式 | 超音速喷涂（HVOF）、等离子喷焊、镍基喷焊、表面特殊硬化、高硬度陶瓷涂层 |
| 密封副结构 | 浮动式球体（DN≤200） / 固定式球体（DN≥200）；弹性密封副（柔性石墨密封圈+蝶形弹簧预紧） |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料（高纯石墨/不锈钢丝增强型）、低泄漏填料（ISO 15848-2认证） |
| 泄漏等级 | 软密封：双向零泄漏（ANSI Class VI，微气泡级）；金属硬密封：≤0.01% Kvs（≤额定CV×0.065%）；金属硬密封（高精度研磨）：符合GB/T 4213标准 |
| 流量特性 | 快开特性（O型球芯）/ 近似等百分比特性（V型球芯，可调比≥100:1） |
| 球体旋转角度 | 0～90°（标准），V型球芯可选0-270°连续调节 |
| 连接方式 | 法兰连接（RF/RTJ）、对焊连接（BW）、对夹式连接（Wafer）、螺纹连接（NPT/BSP，小口径）、承插焊（SW） |
| 连接标准 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、ASME B16.47、EN 1092 |
| 结构长度标准 | GB/T 12221、ASME B16.10、EN 558 |
| 设计制造标准 | GB/T 12237、API 608、API 6D、ASME B16.34、JB/T 8527 |
| 防火安全标准 | API 607 / ISO 10497 |
| 逸散性排放标准 | ISO 15848-2（低泄漏填料认证） |
| 试验与检验标准 | GB/T 13927、JB/T 9092、API 598、MSS SP-61 |
| 适用介质 | 高温蒸汽、导热油、热水、油品、气体、高温烟气、强酸（硝酸/硫酸等）、强碱、有机溶剂、腐蚀性气体/液体、纸浆、含纤维介质、粘稠介质 |
| 适用行业 | 石油开采与炼制、石油化工、煤化工、精细化工、火力发电（超临界/超超临界机组主蒸汽系统）、集中供热、冶金钢铁、导热油炉系统、熔盐储能、医药制药、造纸、食品加工 |
| 参数项 | 技术指标 |
|---|---|
| 执行器类型 | 角行程电动执行机构（开关型/调节型/防爆型/智能型/高温型） |
| 执行器系列 | 3810R系列、OHQ防爆系列、DCL系列、PSQ系列、BR系列、引进型JOX系列 |
| 电源电压 | AC220V 50Hz（标配单相）、AC380V 50Hz（三相工业电源）、AC110V 50Hz、DC24V（低压安全电源） |
| 输出扭矩 | 50N·m～3000N·m（标准型）；特大口径/高压差工况可达5000N·m～35000N·m |
| 扭矩选型安全系数 | 执行器输出扭矩需比阀门最大启闭扭矩大1.2-1.5倍 |
| 动作范围 | 0～90°（标准）；部分型号可达0°～270°（V型调节球阀） |
| 动作时间 | 6秒、15秒、30秒、45秒、60秒、75秒、112秒等多种可选 |
| 控制方式（开关型） | 无源干触点开关控制，实现阀门全开/全关二位式操作 |
| 控制方式（调节型） | 4-20mA DC / 0-10V DC / 1-5V·DC模拟量信号控制，内置伺服放大器，实现阀门开度0-90°连续精确调节 |
| 反馈信号 | 4-20mA·DC模拟量输出（调节型闭环控制）、无源触点位置反馈（开关型） |
| 控制精度 | 基本误差 ≤ ±1%，回差 ≤ 1%，死区 ≤ 1%；定位精度 ±1%；重复性误差 ≤ 0.5% |
| 可调范围 | 50:1～350:1（V型球芯） |
| 断信号保护 | 可设定控制信号丢失时的阀门保护状态——全开、全关或保持原位 |
| 执行器保护 | 过热保护、过载保护、缺相保护、堵转保护 |
| 手动操作 | 标配手轮/手柄手动操作装置，断电应急操作，离合器自动复位 |
| 执行器防护等级 | IP65（标配）/ IP67 / IP68（可定制） |
| 执行器环境温度 | 标准型：-30℃～+70℃；高温型：-40℃～+80℃（耐热线材，热防护设计）；低温型：-40℃～+70℃ |
| 执行器环境湿度 | ≤95%（+25℃时） |
| 执行器壳体材质 | 硬质铝合金（阳极氧化处理+聚酯粉末涂层）/ 铸铁 / 铸铝 |
| 执行器输出法兰标准 | ISO 5211（角行程执行器标准接口） |
| 电气接口 | PE1/2"进线线锁（防爆型专用电缆接头）、M20×1.5、PG13.5 |
| 执行器防爆等级（防爆型） | ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）/ ExdⅡBT6 / ExdⅡCT4 / ExdⅡCT6（最高防爆等级，适用于ⅡC级含氢气、乙炔等特殊气体环境） |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX |
| 智能型通讯接口 | Modbus RTU（RS485）、Profibus-DP、HART、CAN |
| 高温工况专用防护 | 隔热垫（云母片，厚度≥5mm，导热系数≤0.1W/(m·K)）、散热套（铜合金，导热系数＞300W/(m·K)）、温度传感器（执行器壳体温度＞80℃时自动启动散热风扇，风量≥50m³/h） |
| 外涂层 | 干粉、环氧聚酯涂层，具有超强防腐功能 |
| 适用环境 | 石油化工、火力发电、导热油系统、高温蒸汽管路、化工厂等需要高温介质控制的工业环境 |
注：进口阀门除执行GB标准外，也可按API、ANSI、DIN、EN等国际标准供货。以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
根据介质温度等级、腐蚀性等级及压力要求，可选择以下阀体材质：
| 材质 | 代号 | 适用温度 | 特性说明 |
|---|---|---|---|
| 高温锻钢 | A105/A105N | -29℃～425℃ | 性价比最高，适用于常规高温蒸汽、导热油工况 |
| 高温不锈钢 | 304 / CF8 | -196℃～540℃ | 耐腐蚀性能优异，适用于高温腐蚀性介质 |
| 高温不锈钢（增强） | 304H | -40℃～600℃ | 含碳量0.04%~0.10%，400℃~600℃时高温强度比304高20%~30% |
| 超高温不锈钢 | 310S | -40℃～800℃ | 含25%铬、20%镍，可耐受800℃以上高温，抗氧化性能在800℃时年氧化速率＜0.1mm |
| 高温不锈钢 | 316 / CF8M | -196℃～540℃ | 含钼，耐氯离子腐蚀性能更优，适用于海洋环境及含氯工况 |
| 超低碳不锈钢 | 316L / CF3M | -196℃～540℃ | 耐晶间腐蚀性能优异，适用于强腐蚀性高温介质 |
| 铬钼合金钢 | WC6 | -29℃～540℃ | 1.25Cr-0.5Mo，耐高温性能优异，适用于高温蒸汽管路 |
| 铬钼合金钢 | WC9 | -29℃～570℃ | 2.25Cr-1Mo，耐高温性能更优，适用于超临界机组 |
| 铬钼合金钢 | C12A | -29℃～650℃ | 9Cr-1Mo-V，适用于超超临界机组高温应用 |
| 低温钢 | LCB / LF2 | -46℃～+80℃ | 适用于低温深冷工况转高温运行的特殊应用 |
| 双相不锈钢 | 2205 / 2507 | -40℃～300℃ | 高强度、耐氯离子腐蚀，适用于含氯高温介质及酸性工况 |
| 镍基合金 | Inconel 718 | ≤650℃ | 适用于极端高温、高腐蚀（硫化物）及高温高压环境 |
| 特殊合金 | 哈氏合金 / 蒙乃尔 | 按合金规格 | 适用于极端腐蚀性高温介质 |
根据介质温度、硬度及耐磨性要求，可选择以下球体硬化处理等级：
| 硬化处理方式 | 适用温度 | 硬度（HRC） | 结合强度 | 特性说明 |
|---|---|---|---|---|
| 司太立Stellite钴基硬质合金堆焊 | -196℃～650℃ | HRC40-45 | ≥10000PSI | 耐热、耐磨、抗擦伤性能优异，是高温球阀的标准硬密封配置 |
| 司太立Stellite 12合金堆焊 | -196℃～650℃ | HRC45-50 | ≥10000PSI | 硬度更高，耐磨性能更优，适用于高冲刷管路 |
| 超音速喷涂（HVOF）碳化钨WC | -196℃～600℃ | HRC70以上 | 极高 | 硬度极高，耐磨性能最优，适用于高磨损及含固体颗粒介质 |
| 超音速喷涂（HVOF）碳化铬CrC | -196℃～650℃ | HRC60-65 | 极高 | 耐高温氧化性能与耐磨性的平衡之选 |
| 镍基喷焊 | ≤540℃ | HRC55-60 | ≥10000PSI | 良好耐腐蚀性，适用于酸碱腐蚀与磨损并存工况 |
| 高强度高硬度陶瓷涂层 | ≤980℃ | HRC74以上 | ≥10000PSI | 耐温极限最高（可达980℃），适用于超高温特殊工况 |
根据温度等级及密封可靠性要求，可选择以下密封结构：
弹性密封副（标配，中高温） ：采用柔性石墨密封圈+金属阀座组合结构，阀座可在阀体嵌入槽中滑动，阀座与阀体之间的密封靠柔性石墨密封圈来实现。柔性石墨密封圈可压缩变形，该结构在一定温度范围内不会因球体受热膨胀卡住不能动作，适用于温度不超过343℃的工况。
金属弹性阀座密封（高温） ：采用金属弹性圈作阀座密封圈，用来补偿温差、压力和磨损等外界条件变化对球阀密封性能的影响。在球体受热膨胀时金属弹性圈阀座可变形，使球体不致卡住不能动作。
蝶形弹簧加载密封副（超高温） ：采用碟形弹簧加载密封副结构。阀前阀座、阀前阀座密封圈、压环为一组件，碟形弹簧压在组件上。装配后碟形弹簧受压，为阀门密封提供初始力，同时压缩阀座和阀体间的密封圈。此结构适用于温度超过400℃的超高温工况，可有效补偿温差变化引起的密封比压下降。
波纹管密封+蝶形弹簧组合：适用于温度波动大、需要极低泄漏率的高温工况。波纹管用于吸收热胀冷缩，蝶形弹簧用于保持恒定密封比压。
Inconel 718+硬质合金配对密封：适用于580℃以上超高温工况，阀座与球体采用线密封结构，接触宽度0.3mm~0.5mm，实现高温密封。
| 密封材料 | 代号 | 适用温度 | 硬度 | 特性说明 |
|---|---|---|---|---|
| 聚四氟乙烯 | PTFE | -40℃～+180℃ | 低 | 化学惰性极强，摩擦系数最低，耐强酸强碱，最广泛应用 |
| 增强聚四氟乙烯 | RPTFE | -40℃～+180℃ | 中 | 添加玻璃纤维/碳纤维，抗蠕变性能提升，尺寸稳定性更好 |
| 对位聚苯 | PPL | -20℃～+300℃ | 中 | 耐温性能优于PTFE，耐磨性好，适用于中高温工况 |
| 聚醚醚酮 | PEEK | -50℃～+250℃ | 高 | 高强度、耐磨损，耐辐射，适用于高压差及频繁开关工况 |
| 高强度耐磨碳结石墨 | M/F | -28℃～+300℃ | 中高 | 自润滑性能好，密封可靠，适用于导热油和蒸汽工况 |
| 增强石墨 | Graphite | -28℃～+350℃ | 中高 | 热膨胀系数匹配，适用于高温低压及真空工况 |
对于金属硬密封高温工况，可选择以下弹性密封圈材料：
| 弹性密封圈材料 | 适用温度 | 特性说明 |
|---|---|---|
| 柔性石墨密封圈 | -196℃～+600℃ | 耐高温、耐高压、自润滑性能好，可压缩变形，标准配置 |
| Inconel 625金属弹性圈 | -196℃～+650℃ | 耐高温蠕变性能优异，适用于超高温工况 |
| Inconel 718弹簧阀座 | -196℃～+650℃ | 沉淀硬化镍基合金，耐硫化氢腐蚀，适用于高温高压酸性工况 |
| 增强膨胀石墨密封圈 | -196℃～+600℃ | 含不锈钢丝增强层，防止挤压变形，密封比压稳定 |
| 填料材料 | 适用温度 | 特性说明 |
|---|---|---|
| V型聚四氟乙烯（PTFE） | -40℃～+150℃ | 化学惰性强，摩擦系数低，适用于常温至中温腐蚀性介质 |
| 柔性石墨填料（高纯石墨） | -196℃～+600℃ | 耐高温、耐高压，自润滑性能好，含不锈钢丝增强型可防止挤压变形，高温标准配置 |
| 低泄漏填料（LDAR） | -29℃～+400℃ | 经ISO 15848-2认证，符合逸散性排放标准，适用于环保要求严格的防爆区域 |
| 碳纤维复合填料 | -196℃～+650℃ | 高强度耐磨损，适用于频繁开关及高冲刷工况 |
根据管道系统设计及安装要求，可选择以下连接形式：
法兰式（RF/RTJ，标配） ：符合ASME B16.5、GB/T 9113、HG/T 20592、EN 1092等标准，安装拆卸方便，密封可靠，适用于大多数工业管路系统。
对焊式（BW） ：适用于高温高压及永久性管线，焊接结构完全消除外泄漏风险。焊接坡口符合ASME B16.25标准，与管道焊接后形成永久性无泄漏连接，特别适用于高温蒸汽管路、电站主蒸汽管线及不允许泄漏的关键工艺管路。
对夹式（Wafer） ：结构长度短，体积小、重量轻、安装方便，适用于DN15-DN250口径及空间受限的安装环境。
螺纹式：适用于小口径管路（DN10-DN50），符合NPT（ANSI B1.20.1）、BSPT、ISO 228/1螺纹标准，安装便捷。
承插焊（SW） ：适用于中小口径高压工况，焊接强度可靠，符合ASME B16.11标准。
根据口径及压力等级要求，可选择以下球体结构：
浮动式球体（标配，DN15-DN200） ：球体在介质压力作用下被推向出口侧的阀座密封面实现密封，结构紧凑，适用于中小口径及中低压力等级高温工况。
固定式球体（标配，DN200以上） ：球体上下两端由轴承固定，位置稳定，配备可移动的浮动阀座。适用于大口径及高压力等级工况，操作扭矩小，密封可靠，广泛应用于电站大口径蒸汽管路。
V型切口球芯（调节型） ：球体带有V型切口结构，可实现近似等百分比特性的精确调节控制，适用于含纤维、纸浆等含固体颗粒介质的高温调节工况，可调比可达200:1。
工作介质温度≥200℃时，需配置以下高温防护措施，确保执行机构在极端温度环境下长期稳定运行：
A. 阀体与执行器隔离设计（关键推荐）
隔热支架/加长颈阀盖：在执行机构与高温阀体之间安装加长颈阀盖或隔热支架，将执行器安装在远离热源的位置，确保电子元器件正常工作温度。
散热套：阀杆与阀体之间设置散热套（采用铜合金材质，导热系数＞300W/(m·K)），降低执行器端的温度，使执行器环境温度≤70℃。
B. 高温型电动执行器（环境温度-40℃～+80℃）
C. 主动散热保护（温度＞400℃时必要）
D. 热补偿装置（温度＞400℃时必要）
E. 阀体壁厚安全设计
根据控制需求、现场环境及防爆要求，可配置以下电动执行机构：
A. 高温型开关型执行机构
远程开关控制（无源干触点），实现阀门全开/全关二位式操作
配备电气、机械双重限位保护装置
标配隔热垫和散热套高温防护
适用于只需要全开/全关操作的高温切断工况
B. 高温型调节型执行机构
接收4-20mA DC、0-10V DC或1-5V DC模拟量控制信号，实现阀门开度连续精确调节
内置伺服放大器，无须另配伺服放大器
闭环控制，实时位置反馈（4-20mA模拟量输出）
控制精度：基本误差≤±1%，回差≤1%，死区≤1%
适用于需精确控制流量、温度等参数的高温自动化工艺管路
C. 隔爆型高温执行机构（ExdⅡBT4/ExdⅡCT6）
防爆等级ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）
可选ExdⅡCT6（最高防爆等级，适用于氢气、乙炔等特殊气体环境）
防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强
高温与防爆双重工况专用设计
符合GB 3836系列及ATEX防爆认证要求
适用于石油化工、煤化工等高温防爆区域
D. 智能型高温执行机构
非侵入式免开盖设计，参数设置无须打开电气壳体
全中文或英文液晶显示屏，菜单式操作
现场操作采用磁控开关和红外遥控双模式
无须电池，具有停电自动记忆功能
力矩曲线记录和阀门诊断功能
支持Modbus RTU（RS485）、Profibus、HART等现场总线通讯接口
控制电路集成温度监测模块，可实时读取执行器壳体温度
| 防爆等级 | 适用区域 | 适用环境 | 应用场景 |
|---|---|---|---|
| ExdⅡBT4 | Zone 1、Zone 2 | ⅡA、ⅡB级T1~T4组爆炸性气体混合物 | 石油炼化、煤化工、导热油系统等常规防爆区域 |
| ExdⅡBT6 | Zone 1、Zone 2 | ⅡA、ⅡB级T1~T6组爆炸性气体混合物 | 更高温度组别要求，适用于易燃易爆气体环境 |
| ExdⅡCT4 | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1~T4组爆炸性气体混合物 | 氢气、乙炔等特殊气体环境 |
| ExdⅡCT6 | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1~T6组爆炸性气体混合物 | 炼油厂重整装置、加氢反应器高温管线等最高防爆要求场所 |
防爆说明： Ex-防爆标识；d-防爆类型（隔爆型）；Ⅱ-设备类别（除煤矿外的其他爆炸性气体环境用电气设备）；B/C-爆炸级别，表示爆炸性气体的传爆能力（B级适用常规气体，C级最高）；T4/T6-温度级别，表示允许执行机构最高表面温度（T4:≤135℃，T6:≤85℃）。
电源电压
AC220V 50Hz（标配单相）
AC380V 50Hz（三相，常规工业标准电源）
AC110V 50Hz（可选，北美及日本出口机型）
DC24V（直流，可选，适用于对电源稳定性要求较高的系统和低压控制系统）
附件选项
阀位变送器：4-20mA模拟信号输出，实时反馈阀门开度（调节型执行机构配套）
限位开关/回讯器：机械式或感应式，用于反馈阀门的开关到位信号
电位计/比例控制单元：用于位置测量和比例控制
智能阀门定位器：4-20mA DC带HART协议，提高调节精度
就地/远程切换开关：实现现场手动操作与远程自动控制的灵活切换
故障报警输出：综合故障报警触点，可接入DCS/SCADA系统进行监控
远程通讯模块：支持Modbus RTU（RS485）、Profibus-DP、HART、CAN等现场总线通讯协议
防爆接线盒/防爆电缆接头：防爆环境专用
干燥器/加热除霜装置：防止冷凝结冰，保持内部电气元件干燥
温度监测模块：实时监测执行器壳体温度，超温报警功能
散热风扇/主动散热系统：温度＞400℃高温工况强制散热，风量≥50m³/h
高温隔热支架：介质温度超过200℃的高温工况保护执行器电子元器件
高纯度石墨密封垫片：法兰连接高温专用垫片，耐热抗压
高温弹性密封副（标配） ：金属阀座+柔性石墨密封圈组合，可压缩变形，不会因球体受热膨胀卡住，适用于温度不超过343℃的工况。
金属弹性阀座（选配，高温） ：采用金属弹性圈作阀座密封圈，用来补偿温差、压力和磨损等外界条件变化对密封性能的影响，在球体受热膨胀时金属弹性圈阀座可变形使球体不致卡住。
蝶形弹簧加载密封副（选配，超高温） ：采用碟形弹簧加载密封副结构，为阀门密封提供初始力，同时压缩阀座和阀体间的密封圈，适用于温度超过400℃的超高温工况。
注脂阀/紧急密封（选配） ：在阀座和阀杆部位加装注脂阀接口，紧急情况下可通过注入高温密封脂实现临时密封，为系统安全运行提供最后一道防线。
波纹管补偿器（选配，超高温） ：在阀体法兰处设置波纹管补偿器（材质Inconel 625），允许轴向伸缩量±5mm，吸收管道热胀冷缩对阀门产生的附加应力。
清扫孔/排污口（选配） ：适用于高粘度介质及易结垢介质，方便在线清理阀腔内的结垢或残留物料。
保温夹套（选配） ：可选配保温夹套，通过夹套内注入蒸汽或导热油保持介质温度，防止高粘度介质在放料过程中凝固。保温夹套采用碳素钢管与阀体接管焊接，允许蒸汽或热水的最高压力为1.0MPa。
防静电结构（标配） ：球体与阀杆、阀杆与阀体之间设置导电弹簧，导出摩擦产生的静电，防止静电火花点燃易燃介质。
防火安全结构（标配） ：当阀座密封圈在火灾中受损时，金属-金属二次密封面可提供可靠密封屏障，符合API 607标准。
双蝶形弹片自动压紧填料设计（选配） ：可自动补偿填料磨损和热松弛，延长密封完整性，适用于频繁开关高温工况。
安全锁闭装置（选配） ：阀门上装有锁闭装置来保证阀门不被未经授权的人员随意开关。
铭牌定制：根据用户要求定制产品铭牌及标识。
防爆型角行程电动执行机构适用于高温球阀等90°回转阀门的驱动。为保障系统在各种工况下的稳定运行，选型时应重点关注：
防爆等级匹配：根据现场防爆分区选择相应防爆等级的电动执行机构。ExdⅡBT4适用于大多数石油炼化、煤化工场所；ExdⅡCT6适用于氢气、乙炔等更高防爆要求场所。
温度等级匹配：确认介质最高温度，根据温度等级选择密封阀座材料（PTFE:≤180℃、PPL:≤300℃、增强石墨:≤350℃、金属密封:≤600℃以上）。
高温防护确认：当介质温度≥200℃时，必须选配隔热支架、加长颈阀盖或散热套高温防护配置；当介质温度≥400℃时，必须选配金属硬密封+蝶形弹簧密封副+主动散热风扇组合。
扭矩匹配：执行器输出扭矩需比阀门最大启闭扭矩大1.2-1.5倍，确保在最大工作压差下可靠调节和关断。高温工况下需考虑温度升高对阀杆和密封摩擦的影响，扭矩余量建议在常规基础上增加10%-15%。
密封副结构选择：工作温度343℃以下可选柔性石墨密封圈+金属阀座标准结构；工作温度超过400℃需选配蝶形弹簧加载密封副或金属弹性密封圈+波纹管补偿器组合。
阀体材质选择：根据介质最高工作温度选择合适阀体材质（A105:≤425℃、304H:≤600℃、310S:≤800℃、C12A:≤650℃、Inconel 718:≤650℃）。
球体硬化处理选择：金属硬密封工况必须明确球体硬化处理方式（司太立堆焊≤650℃/碳化钨HVOF喷涂≤600℃/碳化铬HVOF喷涂≤650℃/陶瓷涂层≤980℃）。
控制信号匹配：确认控制信号类型（开关量/4-20mA/0-10V等）与阀门控制系统匹配，同时需匹配阀门的反馈信号需求。
电气参数匹配：确认执行器电源电压（AC220V/AC380V等）与控制系统输出一致，避免参数不匹配造成跳闸等故障。
防护等级匹配：根据安装环境选择IP65（户外防雨）、IP67（可短时间浸没）或IP68（水下长期安装）等级。
执行器环境温度：当阀体表面温度超过200℃时，执行器环境温度可能超限，必须配置隔热支架/散热套/主动散热风扇等措施，确保执行器环境温度在允许范围内（≤70℃）。
流向确认：高温球阀通常具有方向性，安装时需确认介质流向与阀体箭头方向一致，避免高温介质逆向冲刷阀座密封面。
| 标准项 | 执行标准 | 说明 |
|---|---|---|
| 设计与制造 | GB/T 12237、API 608、API 6D、ASME B16.34、JB/T 8527 | 国标、美标主流标准全覆盖 |
| 结构长度 | GB/T 12221、ASME B16.10、EN 558 | 互换性及安装尺寸保证 |
| 法兰连接尺寸 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、ASME B16.47、EN 1092 | RF/RTJ连接，全球通用 |
| 对焊端尺寸 | ASME B16.25 | 与管道焊接坡口匹配 |
| 承插焊尺寸 | ASME B16.11 | — |
| 螺纹连接尺寸 | ANSI B1.20.1（NPT）、ISO 228/1（BSP） | — |
| 压力-温度等级 | ASME B16.34、GB/T 12224 | 确保阀门在高温工况下的可靠运行 |
| 材料规范 | ASTM A216/A105/A182/A240等 | 原材料质量及试验标准 |
| 无损检测 | ASME相关标准、JB/T 6440 | 承压件质量全面控制 |
| 试验与检验 | GB/T 13927、JB/T 9092、API 598、MSS SP-61 | 壳体强度、密封及低压密封检测 |
| 高温/低温试验 | API 6D、GB/T 24925 | 高温阀门专用试验标准 |
| 防火安全试验 | API 607、ISO 10497 | 防火阀门认证（标配） |
| 逸散性排放 | ISO 15848 | 低泄漏填料认证（可选） |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX | 防爆型执行机构认证标准 |
| 防护等级标准 | GB 4208（IP65/IP67/IP68） | 防尘防水等级 |
| 产品标识 | GB/T 12220、MSS SP-25 | 产品铭牌及标识规范 |
注：进口阀门除执行GB标准外，也可按API、ANSI、DIN、EN等国际标准供货。以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
