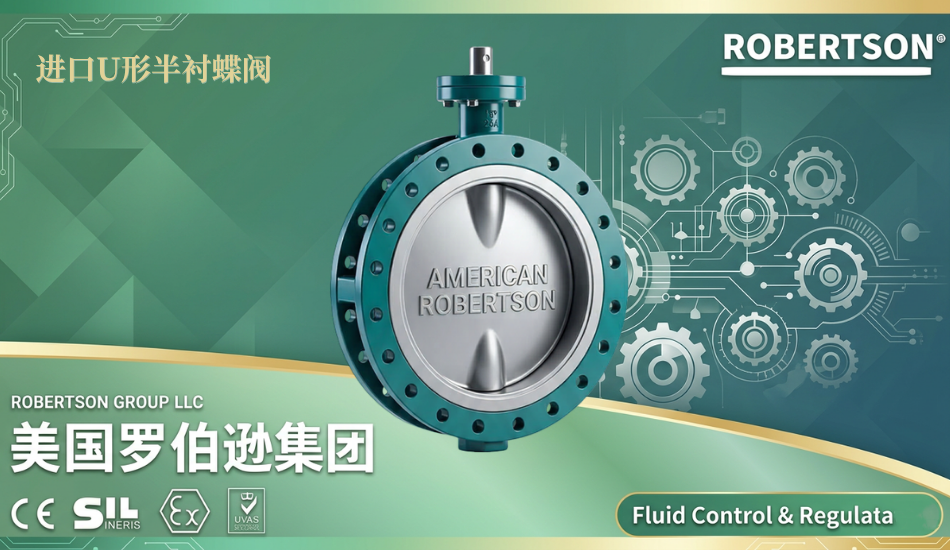

美国罗伯逊（ROBERTSON）进口U形半衬蝶阀，是针对石油化工、精细化工、制药、冶金、氯碱及环保等行业中腐蚀性介质管路的截断与调节需求，自主研发的专用防腐控制阀门。该产品将U形弹性密封圈结构与半衬氟防腐工艺相结合，阀体内腔流道表面衬覆氟塑料（PTFE/F4、FEP/F46、PFA等），蝶板可采用不锈钢或部分衬氟结构，使腐蚀性介质与金属阀体有效隔离。依托美国罗伯逊（ROBERTSON）在防腐阀门与精密密封技术领域的技术积淀，本系列U形半衬蝶阀采用精密的U形弹性密封圈配合偏心结构，使阀座与蝶板几乎无磨损，具有越关越紧的密封功能。美国罗伯逊（ROBERTSON）进口U形半衬蝶阀广泛应用于石油、化工、冶金、电力、制药、氯碱、造纸、给排水及市政建设等行业的腐蚀性介质管路系统，作为介质的调节流量和截断流体使用。
U形弹性密封圈与自动补偿结构：美国罗伯逊（ROBERTSON）进口U形半衬蝶阀采用精密的U形弹性密封圈设计，密封圈选用不锈钢制作，具有金属密封和弹性密封的双重优点，无论在低温和高温情况下均有优良的密封性能，具有耐腐蚀、使用寿命长等特点。氟塑料密封座的截面为U型结构，其U形内腔安装弹性氟橡胶O型圈，当衬氟层在使用过程中受到磨损时，可利用弹性体的弹性推动衬氟层重新压紧，形成自动补偿密封，有效防止介质泄漏。
半衬氟耐腐蚀结构：美国罗伯逊（ROBERTSON）进口U形半衬蝶阀的阀体内腔流道表面采用高压注塑工艺衬覆氟塑料，可根据介质特性选配PTFE（F4）、FEP（F46）、PFA等材料。衬里层厚度均匀、无气孔、无缺陷，可耐受除熔融碱金属和元素氟以外的几乎所有强酸、强碱、强氧化剂及有机溶剂的长期侵蚀。蝶板可采用不锈钢材质或部分衬氟结构，在保证耐腐蚀性能的同时有效控制产品成本。
三偏心零摩擦密封原理：美国罗伯逊（ROBERTSON）进口U形半衬蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。密封圈与经过抛光的蝶板三维偏心接触，解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能的目的。
双向密封与安装灵活性：美国罗伯逊（ROBERTSON）进口U形半衬蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。仅需90°回转范围内即可实现启闭功能。
阀座防脱落与长寿命设计：美国罗伯逊（ROBERTSON）进口U形半衬蝶阀的酚醛靠背阀座具有不脱落、抗拉、防泄漏、更换方便等特点，由于阀座密封面与靠背为一体，从而减少了阀座的变形量。U型蝶阀具有自动对中功能，实现了阀板与阀座小过盈量配合，阀座橡胶用量少，膨胀的潜在影响小，容易将扭矩值控制在适当的范围内。
宽通径与多驱动方式适配：美国罗伯逊（ROBERTSON）进口U形半衬蝶阀公称通径覆盖DN50至DN1200，公称压力覆盖PN1.0至PN2.5MPa。连接方式涵盖法兰连接、对夹式连接。驱动方式支持手动（手柄/蜗轮）、气动执行机构及电动执行机构，可实现远程自动化控制与DCS/PLC系统联动。
| 参数项目 | 规格/范围 |
|---|---|
| 公称通径（DN） | DN50 ～ DN1200（可定制更大口径） |
| 公称压力（PN） | PN1.0、PN1.6、PN2.5MPa |
| 适用温度（PTFE衬里） | -29℃ ～ +180℃ |
| 适用温度（FEP衬里） | -29℃ ～ +150℃ |
| 适用温度（PFA衬里） | -40℃ ～ +200℃ |
| 适用介质 | 强酸、强碱、强氧化剂、有机溶剂、腐蚀性介质等 |
| 连接方式 | 法兰连接（RF）、对夹式 |
| 阀体材质 | 铸铁、球墨铸铁、碳钢WCB、不锈钢CF8/CF8M/CF3/CF3M |
| 蝶板材质 | 不锈钢304/316/316L；可选部分衬氟 |
| 衬里/阀座材质 | PTFE（F4）、FEP（F46）、PFA、PCTFE（F3） |
| 密封圈材质 | 不锈钢弹性密封圈（标准）；可选PTFE、EPDM |
| 泄漏等级 | 软密封：零泄漏（符合GB/T13927标准） |
| 驱动方式 | 手动、蜗轮传动、气动、电动 |
| 电源电压（电动型） | AC220V、AC380V、DC24V |
| 控制信号（调节型） | 4-20mA DC、0-10V、1-5V DC |
| 防护等级 | IP65、IP67（可定制IP68） |
| 防爆等级（可选） | Ex dⅡBT4、Ex dⅡCT4 |
| 设计制造标准 | GB/T 12238、API 609、ASME B16.34 |
| 结构长度标准 | GB/T 12221、API 609、ISO 5752 |
| 法兰连接标准 | GB/T 9113、ASME B16.5、EN 1092、JIS B2220 |
| 试验与检验标准 | GB/T 13927、API 598 |
注：美国罗伯逊（ROBERTSON）可依据具体介质特性、温度及压力要求，提供定制化通径、材质及衬里方案。
驱动方式选配：美国罗伯逊（ROBERTSON）进口U形半衬蝶阀可根据操作与自动化要求选配手动（手柄/蜗轮）、气动执行机构（双作用/单作用弹簧复位）或电动执行机构（开关型/调节型）。电动型支持4-20mA模拟量控制或开关信号控制，带阀位反馈。气动型可配套电磁阀、限位开关及空气过滤减压阀，实现远程自动化控制。
衬里材料选配：美国罗伯逊（ROBERTSON）进口U形半衬蝶阀可根据介质腐蚀性等级与温度要求选配不同衬里材料。PTFE（F4）适用于一般强腐蚀性介质及-29～180℃工况；FEP（F46）适用于更宽温度范围的强腐蚀介质；PFA适用于高温及超纯介质工况，耐渗透性优异；PCTFE（F3）适用于低温及强腐蚀工况。
阀体材质升级：美国罗伯逊（ROBERTSON）进口U形半衬蝶阀标准配置为铸铁或球墨铸铁阀体。可根据介质腐蚀性等级与管路压力要求选配碳钢WCB、不锈钢CF8（304）、CF8M（316）、CF3（304L）、CF3M（316L）材质。
蝶板材质选配：美国罗伯逊（ROBERTSON）进口U形半衬蝶阀的蝶板标准配置为不锈钢304/316/316L材质。可根据介质腐蚀性等级选配全衬氟蝶板或部分衬氟蝶板，进一步提升耐腐蚀性能。
密封圈与密封材质选配：美国罗伯逊（ROBERTSON）进口U形半衬蝶阀标准配置为不锈钢弹性密封圈，具有金属密封和弹性密封的双重优点。可根据介质温度与化学特性选配PTFE或EPDM密封圈。
连接方式与法兰标准定制：美国罗伯逊（ROBERTSON）进口U形半衬蝶阀标准配置为法兰连接（RF）。可按用户要求配置对夹式连接。法兰标准可选用GB/T 9113、ASME B16.5、EN 1092、JIS B2220等不同规范，适配不同国家和地区的管路连接需求。
信号反馈与限位开关：美国罗伯逊（ROBERTSON）进口U形半衬蝶阀（电动/气动配置时）可选配4-20mA阀位反馈信号输出或机械式/接近式限位开关，实时反馈阀门开度或全开/全关状态，便于接入DCS或PLC系统进行远程监控与联锁控制。
防爆型配置：针对石油化工、燃气输送等存在易燃易爆气体或粉尘环境的工况，美国罗伯逊（ROBERTSON）进口U形半衬蝶阀可提供防爆型配置，配备防爆电动执行机构或防爆气动附件，符合相关防爆区域使用规范要求。
手动操作机构：美国罗伯逊（ROBERTSON）进口U形半衬蝶阀可选配手轮操作机构，在气源或电源故障时进行现场手动操作，确保紧急工况下的阀门可操作性。
第三方性能见证测试：美国罗伯逊（ROBERTSON）可配合业主委托的第三方检验机构（如BV、DNV、SGS等）进行出厂前壳体强度试验、密封性能试验、衬里层电火花检测及动作寿命测试等见证测试，确保产品性能符合GB/T 13927及API 598等标准规范与合同要求。
