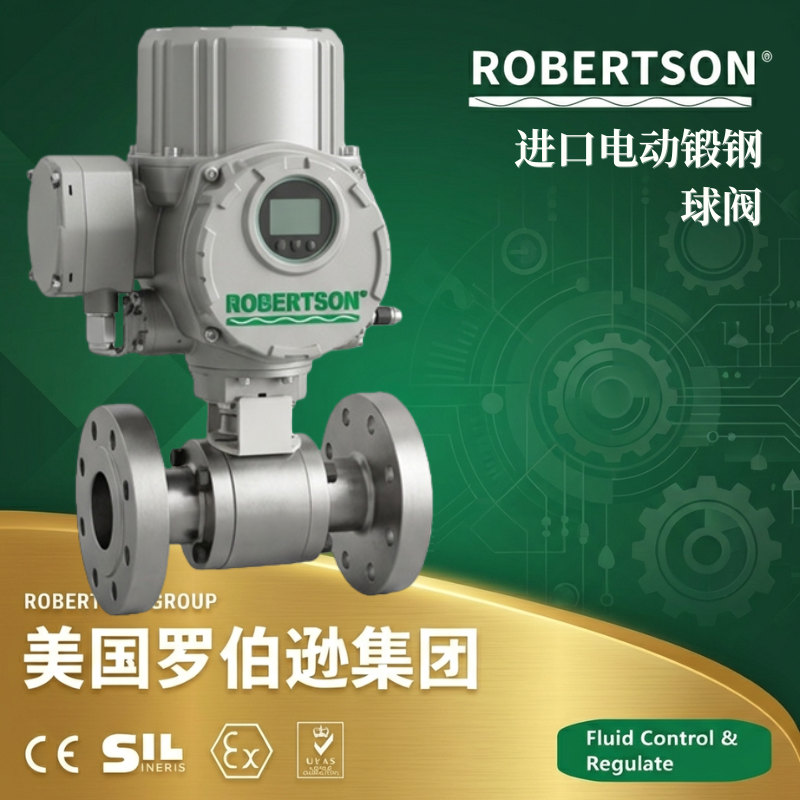

美国罗伯逊ROBERTSON进口电动锻钢球阀，是一款专为高温高压及严苛工业工况设计的高性能切断与调节阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为石油天然气长输管线、石油化工装置、火力发电机组、高压锅炉给水系统、超临界及超超临界机组主蒸汽系统等关键工艺管路提供安全可靠的流体控制方案。 锻钢球阀与传统铸钢球阀的本质区别在于阀体采用整体锻造工艺制造。锻造过程使金属材料内部晶粒结构更加致密均匀，消除了铸造工艺中常见的气孔、缩松、裂纹等内部缺陷，从而使阀体具有更高的机械强度、更好的冲击韧性和更优异的抗疲劳性能。该产品公称通径覆盖DN10至DN600，公称压力覆盖Class150至Class2500（PN16至PN420），适用温度范围涵盖-196℃至+650℃，适用于超低温、常温至超高温的各类严苛工况。 该产品严格遵循API 6D、API 608、ASME B16.34、BS 5351及GB/T 12237等国际及国内标准设计制造。阀体及所有承压部件均采用整体锻造材料，主要材质包括锻钢A105、F11、F22、F91、F92及不锈钢F304/F316等。球体与阀座密封面可根据工况选择软密封（PTFE/PPL/RPTFE）或金属硬密封（钴基硬质合金司太立Stellite堆焊/碳化钨喷涂/碳化铬喷涂），配备防吹出阀杆、防静电装置和防火安全结构。球体结构涵盖浮动球（DN50及以下）和固定球（DN65及以上）两大类，阀体结构涵盖两片式和三片式两大系列，根据连接方式可选法兰式、对焊式和螺纹式。 在阀门基础上，该产品标配角行程电动执行机构，支持开关型及调节型控制模式，可实现远程自动化操作与精确开度调节，无缝适配DCS/PLC控制系统。电动执行机构采用模块化智能一体化设计，支持4-20mA/0-10V模拟量控制和Modbus/Profibus现场总线通讯，配备过热保护、过载保护等多重安全保护功能。电动执行机构壳体采用硬质铝合金材料，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强。隔爆型执行机构防爆等级达ExdⅡBT4/ExdⅡCT6，符合GB 3836及ATEX防爆认证要求。整体防护等级IP65/IP67，可定制IP68。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。
阀体及所有承压部件均采用整体锻造工艺，完全消除铸造工艺中可能产生的气孔、缩松、裂纹等内部缺陷。锻件材料组织致密、晶粒细化，具有极高的机械强度、优异的冲击韧性和抗疲劳性能。在相同材质及壁厚条件下，锻钢阀体的抗拉强度相比铸造阀体可提升约30%，耐压能力显著增强。一体锻造成型技术杜绝了潜在的微泄漏通道，从源头保障阀门长期安全稳定运行。
主密封提供软密封和硬密封两大系列配置，全面覆盖从常规到高温高压的各等级工况需求：
软密封系列：密封座采用PTFE、PPL或RPTFE材料，适用于-40℃~200℃工况，密封性能优异，可实现双向零泄漏。增强型PTFE添加玻璃纤维或碳纤维提升抗蠕变性能，显著延长使用寿命。
硬密封系列：密封面采用司太立（Stellite）钴基硬质合金堆焊、碳化钨（WC）喷涂或碳化铬（CrC）喷涂工艺，加工后纯金属层厚度≥2mm，硬度可达HRC62以上。阀座与球体形成金属对金属硬密封副，完全满足API 607或ISO 10497防火安全标准，适用于高温、高压、高磨损及含固体颗粒介质的极端工况。
根据口径及压力等级要求提供两种球体结构：
浮动球结构（标配，DN15-DN50） ：球体在介质压力作用下被推向出口侧的阀座密封面，依靠球体与密封副之间的接触应力实现密封，结构紧凑，适用中小口径及高中压等级。
固定球结构（标配，DN65及以上） ：球体上下两端由轴承固定，位置稳定，配备可移动的浮动阀座实现双向密封。在阀座底部设有特定的弹簧确保两个阀座紧密贴合球体。适用于大口径及更高压力等级工况，操作扭矩小，密封可靠。
阀杆采用下装式防吹出结构设计，从根本上杜绝了阀杆在压力波动下从阀体中冲出的风险，保障操作安全。填料采用V型PTFE或柔性石墨组合密封，耐磨耐高温，密封性能稳定。阀杆经调质及表面氮化处理，具有良好的抗腐蚀性及抗擦伤性。
阀门标配防火安全结构：当阀座密封圈在火灾中受损时，阀座固定器与阀体间的膨胀石墨受热膨胀形成金属-石墨-金属的第二道密封屏障，有效阻止介质外泄，符合API 607或ISO 10497防火安全标准。同时标配防静电装置，在球体与阀杆、阀杆与阀体之间设置导电通路，将摩擦产生的静电安全导除，防止静电积聚引发爆炸事故。
阀门在关闭状态时，阀体中腔因温度变化可能导致介质升压。产品设计有中腔自动泄压结构，当阀腔压力异常升高时，介质压力推动阀座脱离球体自动泄压，泄压后自动复位，有效防止异常升压对阀门和管线的破坏。
阀门在阀座和阀杆部位设置注脂阀接口，正常情况下用于润滑维护；在阀座密封面因介质冲蚀或磨损导致微量泄漏的紧急情况下，可通过高压注脂枪向注脂阀注入密封脂，实现紧急堵漏密封，为系统安全运行提供最后一道防线。
两片式结构（浮动球） ：左右阀体螺纹连接，以PTFE垫片密封，结构紧凑，适用于常规工况。三片式结构（固定球/浮动球） ：左右体与中间体螺栓连接，可设计成分体式或三片式，带有两个在介质压力下可移动的浮动阀座。三片式结构支持在线拆卸维护更换密封件，无需将阀门从管道上拆下，大幅降低维护停机时间。
固定球阀可配置双隔离与排气（DBB）功能，球体关闭时同时隔离上下游介质压力，中间阀腔可安全泄压，适用于管道清管和阀门在线维护。
全通径结构流道与管道内径一致，流通能力最大且流阻基本为零；缩径结构适合经济性要求更高的应用场景。缩径和通径结构均带有最低流动阻力设计。
配套角行程电动执行机构，以380V/220V/110V交流电源或DC24V为驱动电源。以4-20mA电流信号或0-10V DC电压信号为控制信号，可使阀门精确运动到所需位置。支持开关型（ON-OFF）和调节型（4-20mA/0-10V）控制模式，调节型执行机构内置伺服放大器，控制精度高，基本误差≤±1%，回差≤1%。支持Modbus RTU、Profibus-DP、HART等现场总线通讯协议，可无缝集成DCS/PLC楼宇自控系统。
电动执行机构具备完善的过热保护、过载保护、缺相保护、堵转保护等多重安全保护功能，防护等级IP65/IP67，可定制IP68。隔爆型配置防爆等级ExdⅡBT4/ExdⅡCT6，防爆壳体采用硬质铝合金材料，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性极强，符合ATEX认证要求，广泛适用于石油化工等爆炸性危险环境。同时标配手轮操作装置，断电或故障时可应急手动操作，离合器自动复位。
阀体顶部安装法兰符合ISO 5211国际标准高平台直装设计，适配多种品牌和型号的角行程电动执行机构，便于现场升级和维护。
产品适用温度覆盖-196℃至650℃（金属密封），公称压力覆盖Class150至Class2500（PN16至PN420），从超低温LNG到超高温高压主蒸汽，全面覆盖各类极端工况需求。阀门材质涵盖A105碳钢、F11/F22铬钼钢、F91/F92超临界合金钢及不锈钢F304/F316，适应从常规蒸汽到高含硫、高含氯等强腐蚀介质的严苛条件。
| 参数项 | 技术指标 |
|---|---|
| 产品型号 | Q941F（浮动式，法兰电动） / Q947F（固定式，法兰电动） / Q961Y（硬密封对焊电动） |
| 公称通径（浮动球） | DN15 ~ DN50（1/2英寸 ~ 2英寸） |
| 公称通径（固定球） | DN65 ~ DN600（2½英寸 ~ 24英寸） |
| 公称压力 | PN16 ~ PN420（1.6MPa ~ 42MPa）；Class150 ~ Class2500 |
| 适用温度 | 金属硬密封：-196℃ ~ +650℃；软密封：-40℃ ~ +200℃ |
| 结构形式 | 浮动式球体（DN15-DN50）/ 固定式球体（DN65及以上） |
| 阀体结构类型 | 两片式 / 三片式 |
| 连接方式 | 法兰连接（RF/RTJ）、对焊连接（BW/承插焊）、螺纹连接（NPT/BSPT） |
| 部件 | 材质系列 | 代号 | 适用温度 | 特性说明 |
|---|---|---|---|---|
| 阀体 | 碳钢 | A105 | -29℃ ~ 425℃ | 常规高温高压工况，性价比最高 |
| 铬钼合金钢 | F11 / F22 | -29℃ ~ 570℃ | 适用于高温蒸汽管路及超临界机组 | |
| 超临界合金钢 | F91 / F92 | -29℃ ~ 650℃ | 适用于超超临界机组主蒸汽系统 | |
| 奥氏体不锈钢 | F304 / F316 | -196℃ ~ 540℃ | 适用于腐蚀性介质及超低温工况 | |
| 球体 | 不锈钢 | SS304 / SS316 / SS316L | — | 抛光处理，减少摩擦损耗 |
| 球体硬化（金属密封） | 表面硬化 | 司太立Stellite堆焊 / 碳化钨WC喷涂 / 碳化铬CrC喷涂 | ≤650℃ | 硬度可达HRC62以上，耐磨抗擦伤 |
| 阀座密封（软密封） | 聚四氟乙烯 | PTFE | -40℃ ~ 150℃ | 耐强酸强碱及有机溶剂，摩擦系数极低 |
| 对位聚苯 | PPL | -40℃ ~ 200℃ | 耐温性能优于PTFE，耐磨性好 | |
| 增强聚四氟乙烯 | RPTFE | -40℃ ~ 180℃ | 添加玻璃纤维/碳纤维，抗蠕变性能提升 | |
| 阀座密封（硬密封） | 钴基硬质合金 | Stellite堆焊 | -196℃ ~ 650℃ | 耐热耐磨、抗擦伤，标准硬密封配置 |
| 碳化钨喷涂 | WC喷涂 | -196℃ ~ 600℃ | 硬度极高，耐磨性能优异 | |
| 碳化铬喷涂 | CrC喷涂 | -196℃ ~ 650℃ | 耐高温氧化性能与耐磨性平衡之选 | |
| 阀杆 | 沉淀硬化不锈钢 | 17-4PH / 20Cr1Mo1VA | — | 防吹出结构设计，调质及氮化处理 |
| 执行器输出法兰 | 铝合金/钢 | ISO 5211标准 | — | 耐腐蚀阳极氧化处理 |
| 标准项 | 执行标准 |
|---|---|
| 设计与制造 | API 608、API 6D、ASME B16.34、BS 5351、GB/T 12237 |
| 结构长度 | ASME B16.10、GB/T 12221、BS 5351 |
| 法兰连接尺寸 | ASME B16.5、GB/T 9113、HG/T 20592、JB/T 79 |
| 对焊端尺寸 | ASME B16.25 |
| 螺纹连接尺寸 | ANSI B1.20.1（NPT）、ISO 228/1（BSP） |
| 试验与检验 | API 598、API 6D、BS 6755、GB/T 13927、JB/T 9092 |
| 防火安全 | API 607 / ISO 10497 |
| 防静电 | 符合API 6D 要求 |
| 低温试验 | BS 6364（可选） |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX |
| 参数项 | 技术指标 |
|---|---|
| 执行器类型 | 角行程电动执行器（开关型/调节型/防爆型/智能型） |
| 电源电压 | AC220V 50Hz（标配单相）、AC380V 50Hz（三相）、AC110V、DC24V |
| 输出扭矩 | 50N·m ~ 3000N·m（根据阀门口径选配）；大口径/高压差可选配至30000N·m |
| 动作范围 | 0° ~ 90° / 0° ~ 360°（部分型号） |
| 额定转速 | 10 ~ 60 rpm（依型号及负载而定） |
| 控制方式（开关型） | 无源干触点开关控制 |
| 控制方式（调节型） | 4-20mA DC / 0-10V DC 模拟量信号 |
| 反馈信号（调节型） | 4-20mA DC |
| 执行器控制精度 | 基本误差 ≤ ±1%，回差 ≤ 1%，死区 ≤ 1% |
| 执行器保护 | 过热保护、过载保护、缺相保护、堵转保护 |
| 执行器机械限位 | 机械限位螺钉可调 + 电子限位开关（凸轮机构控制） |
| 执行器手动操作 | 标配手轮/手柄手动操作装置，断电应急操作 |
| 执行器防护等级 | IP65（标配）/ IP67 / IP68（可选） |
| 执行器环境温度 | -30℃ ~ +60℃（标配）/ -40℃ ~ +70℃（低温型） |
| 执行器环境湿度 | ≤95%（+25℃时） |
| 执行器壳体材质 | 硬质铝合金，阳极氧化处理 + 聚酯粉末涂层 |
| 执行器通讯接口（智能型） | Modbus RTU（RS485）、Profibus-DP、HART（可选） |
| 执行器防爆等级 | ExdⅡBT4 / ExdⅡCT6（隔爆型） |
| 执行器防爆壳体 | 硬质铝合金，经阳极氧化和聚酯粉末涂层，耐腐蚀性强 |
根据介质特性、温度等级及压力等级要求，可选择以下阀体锻钢材质：
| 材质 | 代号 | 适用温度 | 特性说明 |
|---|---|---|---|
| 碳钢 | A105 | -29℃ ~ 425℃ | 性价比最高，适用于常规高温高压工况 |
| 铬钼合金钢 | F11 | -29℃ ~ 540℃ | 1.25Cr-0.5Mo，适用于高温蒸汽管路 |
| 铬钼合金钢 | F22 | -29℃ ~ 570℃ | 2.25Cr-1Mo，适用于超临界机组高温蒸汽 |
| 超临界合金钢 | F91 | -29℃ ~ 650℃ | 9Cr-1Mo-V，适用于超超临界机组主蒸汽系统 |
| 超超临界合金钢 | F92 | -29℃ ~ 650℃ | 改进型9Cr合金，高温蠕变强度更优 |
| 奥氏体不锈钢 | F304 / F304L | -196℃ ~ 540℃ | 适用于腐蚀性介质及超低温工况 |
| 奥氏体不锈钢 | F316 / F316L | -196℃ ~ 540℃ | 含钼，耐氯离子腐蚀性能更优 |
| 双相不锈钢 | F51 / 2205 | -40℃ ~ 300℃ | 高强度、耐氯离子腐蚀，适用于海洋环境 |
| 低温碳钢 | LF2 / LF3 | -46℃ ~ -101℃ | 适用于低温及深冷工况（LNG/LPG储运） |
根据安装维护需求及工况特点，可选择以下阀体结构：
三片式结构：中间阀体通过两端法兰螺栓与管接头连接，拆卸方便，支持在线维护，无需拆卸整个管路即可快速检修或更换内部密封件。标准分体式结构或螺栓连接式三片式。
分体式结构（固定球） ：固定球阀可设计成分体式，带有两个在介质压力下可移动的浮动阀座，在阀座底部配有特定的弹簧确保密封。
根据口径及压力等级要求，可选择以下球体结构：
浮动式球体（标配，DN15-DN50） ：球体在介质压力作用下被推向出口侧的阀座密封面实现密封，结构紧凑，适用于中小口径及中低压力等级工况。
固定式球体（标配，DN65及以上） ：球体上下两端由轴承固定，位置稳定，配备可移动的浮动阀座。适用于大口径及高压力等级工况，操作扭矩小，密封可靠。
V型切口气动调节球阀：球体带有V型切口结构，可实现近似等百分比特性的精确调节控制，适用于含纤维、纸浆等含固体颗粒介质的调节工况。
根据介质特性、温度等级及耐磨性要求，可选择以下密封结构及硬化方式：
根据工况及密封可靠性要求，可选择以下阀座配置：
双活塞效应阀座：在介质压力作用下，上下游阀座均被推向球体实现双向密封，适用于极端工况。
根据介质及温度等级要求，可选择以下阀杆密封形式：
V型聚四氟乙烯（PTFE）填料：适用于-40℃ ~ +150℃，摩擦系数低，化学惰性强
V型PTFE填料 + 氟橡胶O型圈组合（标配） ：密封性能更稳定
柔性石墨填料：耐高温，适用于高温工况
活性加载填料：通过蝶形弹簧自动补偿填料磨损和热松弛，延长密封完整性
波纹管密封：金属波纹管替代填料密封，实现零泄漏
增强型PTFE填料：含玻璃纤维或碳纤维增强，抗蠕变性能提升
根据管道系统设计及安装要求，可选择以下连接形式：
法兰式（RF/RTJ） ：符合ASME B16.5、GB/T 9113等标准，安装拆卸方便，便于维护检修
对焊式（BW） ：适用于高压及永久性管线，密封可靠性更高，无泄漏风险，符合ASME B16.25标准
承插焊（SW） ：适用于中小口径高压工况，焊接强度可靠
螺纹式：适用于小口径管路（DN10-DN50），符合NPT（ANSI B1.20.1）、BSPT、ISO 228/1螺纹标准，安装便捷
卡套式：适用于仪表及分析取样管线，安装快速
根据控制需求、现场环境、温度等级及防爆要求，可配置以下电动执行机构：
A. 开关型执行机构
B. 调节型执行机构
接收4-20mA DC / 0-10V DC模拟量控制信号，实现阀门开度连续精确调节
内置伺服放大器，无须另配伺服放大器
闭环控制，实时位置反馈（4-20mA模拟量输出）
C. 智能型执行机构
非侵入式免开盖设计，参数设置无须打开电气壳体
全中文或英文液晶显示屏，菜单式操作
现场操作采用磁控开关，无须打开电气腔盖
无须电池，具有停电自动记忆功能
力矩曲线记录和阀门诊断功能，可监测阀门运行状态并进行预测性维护
开度精度可达1%，流量控制精度≤3%
D. 防爆型执行机构
防爆等级ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）
防爆壳体采用硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强
E. 精小型电动执行机构
体积小、重量轻、安装尺寸小
驱动力矩小，操作简单敏捷
适用于空间受限的安装环境
扭矩范围：50-3000N·m
动作时间：10秒~112秒（视规格型号而定）
阀位变送器：4-20mA模拟信号输出，实时反馈阀门开度
限位开关/回讯器：机械式或感应式，用于反馈阀门的开关到位信号
电位计/比例控制单元：用于位置测量和比例控制
就地/远程切换开关：实现现场手动操作与远程自动控制的灵活切换
故障报警输出：综合故障报警触点，可接入DCS系统进行监控
干燥器：控制执行机构内部温度，防止水分凝结，保持内部电气元件干燥
防爆接线盒/防爆电缆接头：防爆环境专用
隔热支架/长颈阀盖：高温工况隔离阀体热源，保护执行机构电子元器件
| 防爆等级 | 适用区域 | 适用环境 | 应用场景 |
|---|---|---|---|
| ExdⅡBT4 | Zone 1、Zone 2 | ⅡA、ⅡB级T1~T4组爆炸性气体混合物 | 石油天然气、化工、煤化工等常规防爆区域 |
| ExdⅡCT6 | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1~T6组爆炸性气体混合物 | 氢气、乙炔等特殊气体环境及更高防爆要求 |
当阀门表面温度≥200℃时，建议通过以下措施保护执行机构：
隔热支架：在执行机构与高温阀体之间安装隔热支架，将执行机构安装在远离热源的位置
长颈阀盖：延长阀盖结构，隔离热源传导，同时方便保热材料缠绕，减少热量损失
隔热罩：在执行机构外部加装隔热罩，阻断热辐射传导
高温型执行机构：特殊工作温度范围-40℃~+80℃，配备高温专用润滑脂和密封件，特殊电机绕组设计确保高温启动性能
当阀门用于LNG、液氧、液氮、液氢等超低温介质时，建议配置以下专用选项：
低温阀门标准：符合GB/T 24925、BS 6364、MSS SP-134低温阀门专用规范
低温长颈阀盖：延长阀盖结构，形成具有足够气柱长度的低温隔离区，确保填料函温度保持在0℃以上
超低温密封（PCTFE） ：主密封采用进口PCTFE材料，在-196℃超低温环境下仍保持优异的机械强度与密封性能
深冷处理（标配） ：所有与介质接触的零部件均经过严格的深冷处理工艺，消除材料内应力及残余奥氏体，防止阀体低温脆裂
滴水板：焊在填料函下部长颈部分，支持保温材料，提高保温效果
保冷夹套：可加装可拆卸式保冷夹套，填充聚氨酯或气凝胶保温材料
执行机构加热除霜装置：可选配执行机构腔体加热器，防止冷凝结冰
| 标准项 | 执行标准 | 说明 |
|---|---|---|
| 设计与制造 | API 608、API 6D、ASME B16.34、BS 5351、GB/T 12237 | 美标、国标主流标准全覆盖 |
| 结构长度 | ASME B16.10、GB/T 12221、BS 5351 | 互换性及安装尺寸保证 |
| 法兰连接尺寸 | ASME B16.5、GB/T 9113、HG/T 20592、JB/T 79 | RF/RTJ连接 |
| 对焊端尺寸 | ASME B16.25 | 与管道焊接坡口匹配 |
| 螺纹连接尺寸 | ANSI B1.20.1（NPT）、ISO 228/1（BSP） | — |
| 承插焊端尺寸 | ASME B16.11 | — |
| 压力-温度等级 | ASME B16.34、GB/T 12224 | 确保阀门在工况下的可靠运行 |
| 材料规范 | ASTM A105/A182/A350等 | 原材料质量及试验标准 |
| 无损检测 | ASME相关标准、JB/T 6440 | 承压件质量全面控制 |
| 试验与检验 | API 598、API 6D、BS 6755、GB/T 13927、JB/T 9092 | 壳体强度、密封及低压密封检测 |
| 防火安全试验 | API 607、ISO 10497 | 防火阀门认证 |
| 低温试验 | BS 6364（可选） | 低温阀门专用规范 |
| 逸散性排放 | API 641、ISO 15848-2 | 低泄漏填料认证 |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX | 防爆型执行机构认证标准 |
| 防护等级标准 | GB 4208（IP65/IP67/IP68） | 防尘防水等级 |
| 产品标识 | GB/T 12220、MSS SP-25 | 产品铭牌及标识规范 |
如需针对具体介质类型、温度等级、压力等级、口径及执行机构配置获取详细的技术方案及报价，可咨询ROBERTSON中国技术服务中心或当地授权经销商。
