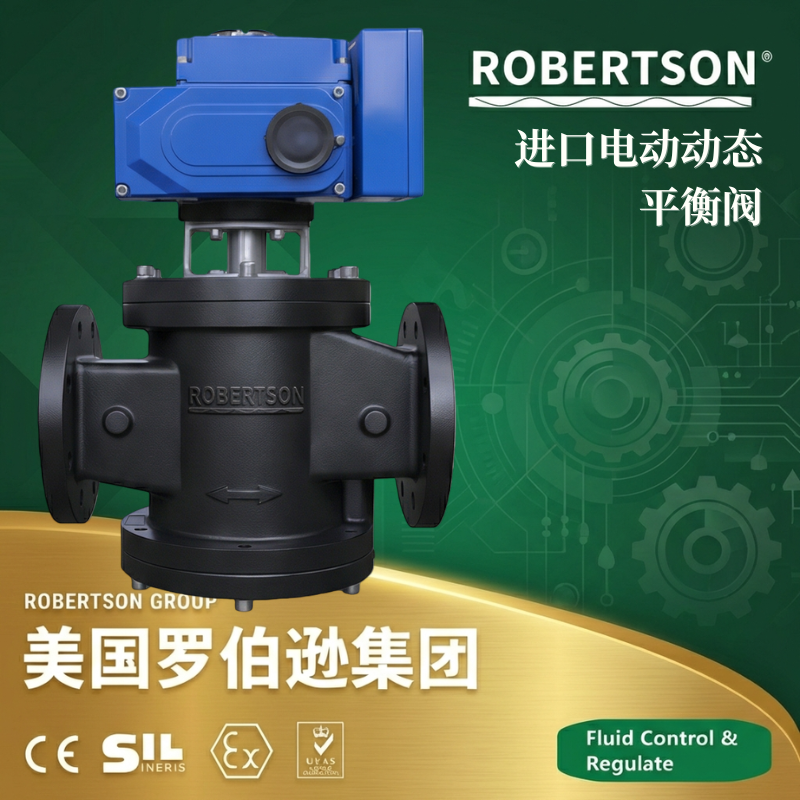

美国罗伯逊ROBERTSON进口电动动态平衡阀，是一款专为暖通空调水系统及变流量流体管网设计的高性能水力平衡与电动调节一体化阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为商业建筑暖通空调系统、区域供热系统、工业工艺冷却系统及集中供热管网等应用场景提供高效、稳定、节能的水力平衡控制方案。 动态平衡电动调节阀是区别于传统电动调节阀的新一代产品，将动态平衡与电动调节功能集成于一体，主要适用于暖通空调系统末端空调设备（如空调箱AHU、新风机组PAU/FAHU、空气处理机组MAU、风机盘管FCU、热交换器、板式换热器等）的温度控制，通过配置智能模块控制装置，可方便地对各环路的流量、温度进行自动控制，实现合理利用能量、节能降耗、智能化管理。该产品相当于在一个电动调节阀的两端设置了一个恒压装置，当系统压差变化时，能够保证电动调节阀两端压差恒定，从而实现精确的等百分比流量特性；无论系统的压力怎样变化，通过电动阀阀芯的调节作用，对应于任一开度位置，其输送的水流量都是一定的，并且电动调节阀实际的流量特性曲线与其理想的流量特性曲线高度一致，没有偏离。 该产品主要由高品质阀体与智能型电动执行器组合而成。阀门选型时，控制系统将工艺参数（如温度、流量、压差等）与设定值的偏差信号经PID调节后输出4-20mA标准电流信号至电动执行器，执行器驱动阀杆带动阀芯产生位移，改变阀芯与阀座间的流通截面积，从而实现对被控介质流量的精确调节。阀体公称通径覆盖DN20至DN300，公称压力涵盖PN16至PN25，采用直行程双阀芯结构，阀体材质覆盖球墨铸铁、铸钢、黄铜等多种材料，广泛适配空调冷热水、乙/丙二醇溶液等非腐蚀性液体介质。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。
1. 压差无关型设计，流量精准恒定
阀门内部集成动态压差平衡组件，采用双阀芯结构设计（可调阀芯+水力自动调节阀芯），能够自动感应系统压差变化并实时调整平衡流道开度，在阀门进出口之间自动维持一个恒定的压差值。无论系统管网压力如何波动，只要在工作压差范围内，阀门的有效调节压差始终保持不变，使流经阀门的流量不受系统压力波动影响。经精确校准的阀芯可确保流量恒定在±5%的偏差范围内。
2. 调节与平衡一体化，特性精确可靠
集动态平衡与电动调节功能于一体，当电动执行器接收控制信号驱动调节阀芯改变开度时，由于动态平衡模块已将阀门两端的调节压差恒定在预设值，阀门的流量仅取决于调节阀芯的开度位置，与系统压力变化无关。因此，对应于任一开度位置，其输送的水流量都是一定的，电动调节阀实际的流量特性曲线与其理想的流量特性曲线高度一致，没有偏离，较传统的电动调节阀具有更好的调节特性。阀门流量特性曲线可选直线型或等百分比型，其中等百分比控制特性能够实现更精细的比例积分调节效果。
3. 末端设备抗干扰，消除水力失调
在系统负荷波动较大的变流量系统中，各末端设备的流量变化不受系统压力波动影响，避免了传统系统中因部分末端关闭导致其他末端流量过大的“抢水”现象，从根本上解决了水力失调问题，确保所有末端设备都能在设计工况下获得所需流量。应用此阀使末端设备只受标准控制信号的影响，大大提高系统调节稳定性和自控品质。
4. 简化系统设计调试，安装便捷高效
设计师无需进行复杂的管网水力计算来应对最不利工况，只需按末端设备设计流量进行选型。安装后，无需像传统系统那样进行耗时费力的全网水力平衡调试。部分型号阀门可选配电子预设定最大流量功能，通过调节执行器内电位器可实现开度30%至100%的最大流量预设定，方便现场快捷调试。流量出厂设定，每个尺寸具有多个压差范围可供选择，系统变化后不需对系统进行再平衡设计，大大节约了时间成本。
5. 平衡式阀芯结构，高关断力
采用平衡式阀芯结构设计，阀芯部件运动时所受的流体不平衡力小，执行器所需推力明显低于传统单座调节阀。阀芯与阀座之间形成配合间隙确保高关断力，在阀门完全关闭状态下关断压差高，泄漏量非常小。搭配与阀门适配的直行程电动执行器，可实现可靠关断。
6. 结构紧凑，材质优良
阀体采用球墨铸铁（QT450-10）、铸钢、不锈钢或黄铜材质，内部关键部件如阀套、压差阀芯、控制阀芯、阀杆等均采用不锈钢SS304材料制造，膜片采用氢化丁腈橡胶（HNBR），弹簧采用304不锈钢，密封圈采用HNBR或EPDM。采用新颖独特的刚性结构设计，彻底克服了老旧膜片式阀门的寿命短、调节范围小等缺点。
7. 电动智能控制，远程操作高效
配套直行程电动执行器，采用一体化结构设计，执行器以非常精确的方式控制阀门开启位置。接收来自楼宇自控系统（BAS）或温度控制器的标准信号（0-10V DC或4-20mA），驱动阀芯在由动态平衡模块所稳定的压差环境下进行连续线性位移，实现对末端设备流量的精确按需比例调节，响应末端负荷变化。控制精度高，基本误差≤±1%，回差≤1%，死区≤1%。
8. 多种控制方式，兼容性强
支持开关型（无源干触点）和调节型（4-20mA/0-10V模拟信号）两种控制模式。驱动器标准配置均带手动功能和电源开关，方便现场调试与故障诊断。通过配置智能模块控制装置，可方便地对各环路的流量、温度进行自动控制，实现合理利用能量、节能降耗、智能化管理。与楼宇自控系统（BAS）无缝对接后可实现能耗监控与优化控制。
9. 多重安全保护，运行稳定可靠
电动执行器具备完善的过热保护、过载保护、缺相保护、堵转保护等多重安全保护功能。具有V型密封圈和不锈钢弹簧自补偿功能，耐磨性更高，延长使用寿命。具有故障自动诊断和报警功能，电源带过载保护功能。具备行程自动检测功能及手动调节杆，便于现场调试与故障诊断。具有调节及压差控制部件前后压差测量嘴，为现场调试提供精确数据支持。
10. 节能降耗，提升系统能效
通过保证所有末端按需精确获取能量（冷/热水），避免了过热或过冷造成的能量浪费。相较于传统的系统节能可达6-20%。稳定的水力工况有助于循环水泵在高效区运行，减少输配系统能耗。同时，通过消除系统水力失调，避免了冷热源设备的负荷偏载，提升了整个空调或供热系统的运行效率。
11. 弹簧与水隔绝设计，延长使用寿命
阀门内部弹簧与水完全隔绝，有效避免了弹簧因长期接触介质水而产生的腐蚀问题，延迟了阀门的使用寿命。同时，弹簧受压差作用自动控制阀胆上过流面积的大小，使通过阀门的流量恒定。保证阀门在长期运行后仍保持高精度流量控制能力。
12. ISO 5211标准接口，驱动通用性强
阀体顶部安装法兰符合ISO 5211国际标准高平台直装设计，适配多种品牌和型号的直行程电动执行器，便于现场升级和维护，同时减少中间支架连接，降低故障概率。1. 压差无关型设计，流量精准恒定
阀门内部集成动态压差平衡组件，采用双阀芯结构设计（可调阀芯+水力自动调节阀芯），能够自动感应系统压差变化并实时调整平衡流道开度，在阀门进出口之间自动维持一个恒定的压差值。无论系统管网压力如何波动，只要在工作压差范围内，阀门的有效调节压差始终保持不变，使流经阀门的流量不受系统压力波动影响。经精确校准的阀芯可确保流量恒定在±5%的偏差范围内。
2. 调节与平衡一体化，特性精确可靠
集动态平衡与电动调节功能于一体，当电动执行器接收控制信号驱动调节阀芯改变开度时，由于动态平衡模块已将阀门两端的调节压差恒定在预设值，阀门的流量仅取决于调节阀芯的开度位置，与系统压力变化无关。因此，对应于任一开度位置，其输送的水流量都是一定的，电动调节阀实际的流量特性曲线与其理想的流量特性曲线高度一致，没有偏离，较传统的电动调节阀具有更好的调节特性。阀门流量特性曲线可选直线型或等百分比型，其中等百分比控制特性能够实现更精细的比例积分调节效果。
3. 末端设备抗干扰，消除水力失调
在系统负荷波动较大的变流量系统中，各末端设备的流量变化不受系统压力波动影响，避免了传统系统中因部分末端关闭导致其他末端流量过大的“抢水”现象，从根本上解决了水力失调问题，确保所有末端设备都能在设计工况下获得所需流量。应用此阀使末端设备只受标准控制信号的影响，大大提高系统调节稳定性和自控品质。
4. 简化系统设计调试，安装便捷高效
设计师无需进行复杂的管网水力计算来应对最不利工况，只需按末端设备设计流量进行选型。安装后，无需像传统系统那样进行耗时费力的全网水力平衡调试。部分型号阀门可选配电子预设定最大流量功能，通过调节执行器内电位器可实现开度30%至100%的最大流量预设定，方便现场快捷调试。流量出厂设定，每个尺寸具有多个压差范围可供选择，系统变化后不需对系统进行再平衡设计，大大节约了时间成本。
5. 平衡式阀芯结构，高关断力
采用平衡式阀芯结构设计，阀芯部件运动时所受的流体不平衡力小，执行器所需推力明显低于传统单座调节阀。阀芯与阀座之间形成配合间隙确保高关断力，在阀门完全关闭状态下关断压差高，泄漏量非常小。搭配与阀门适配的直行程电动执行器，可实现可靠关断。
6. 结构紧凑，材质优良
阀体采用球墨铸铁（QT450-10）、铸钢、不锈钢或黄铜材质，内部关键部件如阀套、压差阀芯、控制阀芯、阀杆等均采用不锈钢SS304材料制造，膜片采用氢化丁腈橡胶（HNBR），弹簧采用304不锈钢，密封圈采用HNBR或EPDM。采用新颖独特的刚性结构设计，彻底克服了老旧膜片式阀门的寿命短、调节范围小等缺点。
7. 电动智能控制，远程操作高效
配套直行程电动执行器，采用一体化结构设计，执行器以非常精确的方式控制阀门开启位置。接收来自楼宇自控系统（BAS）或温度控制器的标准信号（0-10V DC或4-20mA），驱动阀芯在由动态平衡模块所稳定的压差环境下进行连续线性位移，实现对末端设备流量的精确按需比例调节，响应末端负荷变化。控制精度高，基本误差≤±1%，回差≤1%，死区≤1%。
8. 多种控制方式，兼容性强
支持开关型（无源干触点）和调节型（4-20mA/0-10V模拟信号）两种控制模式。驱动器标准配置均带手动功能和电源开关，方便现场调试与故障诊断。通过配置智能模块控制装置，可方便地对各环路的流量、温度进行自动控制，实现合理利用能量、节能降耗、智能化管理。与楼宇自控系统（BAS）无缝对接后可实现能耗监控与优化控制。
9. 多重安全保护，运行稳定可靠
电动执行器具备完善的过热保护、过载保护、缺相保护、堵转保护等多重安全保护功能。具有V型密封圈和不锈钢弹簧自补偿功能，耐磨性更高，延长使用寿命。具有故障自动诊断和报警功能，电源带过载保护功能。具备行程自动检测功能及手动调节杆，便于现场调试与故障诊断。具有调节及压差控制部件前后压差测量嘴，为现场调试提供精确数据支持。
10. 节能降耗，提升系统能效
通过保证所有末端按需精确获取能量（冷/热水），避免了过热或过冷造成的能量浪费。相较于传统的系统节能可达6-20%。稳定的水力工况有助于循环水泵在高效区运行，减少输配系统能耗。同时，通过消除系统水力失调，避免了冷热源设备的负荷偏载，提升了整个空调或供热系统的运行效率。
11. 弹簧与水隔绝设计，延长使用寿命
阀门内部弹簧与水完全隔绝，有效避免了弹簧因长期接触介质水而产生的腐蚀问题，延迟了阀门的使用寿命。同时，弹簧受压差作用自动控制阀胆上过流面积的大小，使通过阀门的流量恒定。保证阀门在长期运行后仍保持高精度流量控制能力。
12. ISO 5211标准接口，驱动通用性强
阀体顶部安装法兰符合ISO 5211国际标准高平台直装设计，适配多种品牌和型号的直行程电动执行器，便于现场升级和维护，同时减少中间支架连接，降低故障概率。

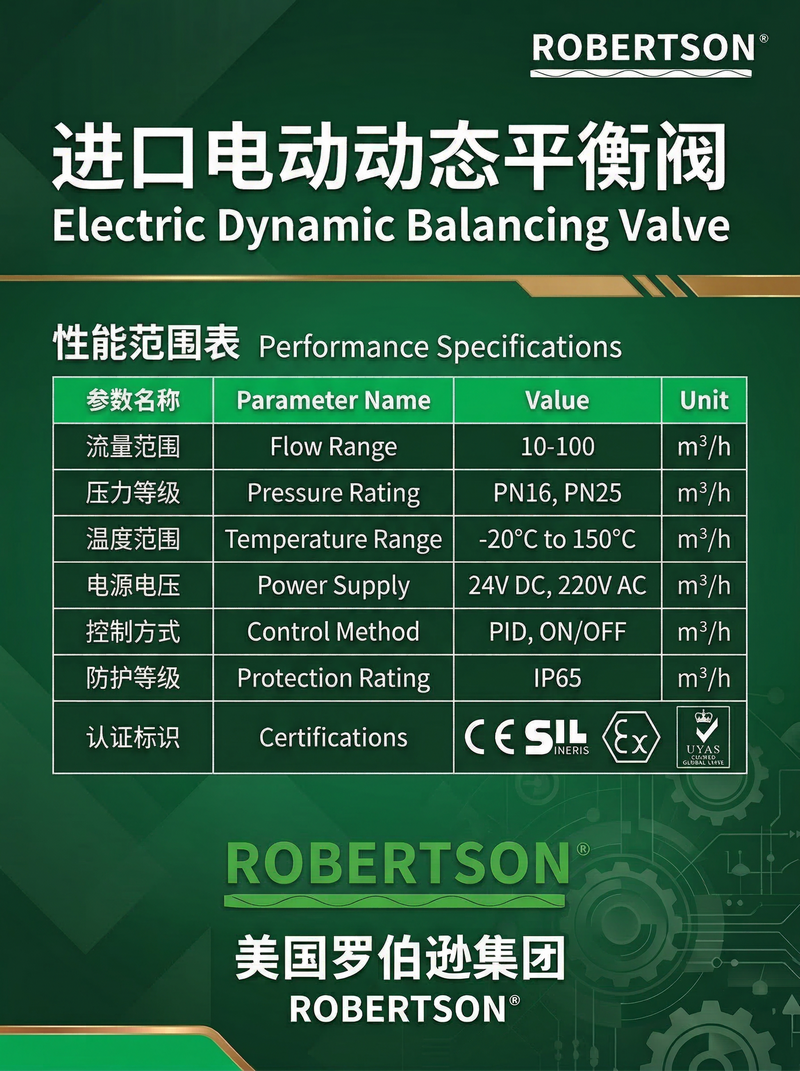

| 参数项 | 技术指标 |
|---|---|
| 产品型号 | EDRV系列 / PEF系列 / DP系列 |
| 公称通径 | DN20 ~ DN300（3/4英寸 ~ 12英寸） |
| 公称压力 | PN16 ~ PN25（1.6MPa ~ 2.5MPa）；Class150 |
| 工作介质 | 空调冷热水、乙二醇溶液、丙二醇溶液、蒸汽（部分型号）、导热油（≤50%浓度）、水 |
| 适用温度范围 | -20℃ ~ +150℃；蒸汽型可达+180℃ |
| 连接方式 | 法兰连接（DN50~DN300，GB/T 9113、GB/T17241.6、ISO 7005）、螺纹连接（DN20~DN50，GB/T7307、NPT、BSP） |
| 工作压差范围 | 15kPa ~ 800kPa（多档可选，15-150kPa/20-200kPa/30-300kPa/80-800kPa等） |
| 流量系数Kvs | 2.5 ~ 1200 m³/h（根据口径选配） |
| 流量误差 | ≤±5%（在工作压差范围内） |
| 流量特性 | 等百分比流量特性（标配）/ 直线型流量特性（可选） |
| 泄漏率 | 0-0.02% Kvs（软密封）/ 符合GB/T 4213标准（硬密封） |
| 阀体材质 | 球墨铸铁QT450-10（DN50~DN300）、黄铜（DN20~DN50）、铸钢WCB、不锈钢304/316 |
| 阀座/阀套材质 | 不锈钢SS304 |
| 阀芯材质 | 不锈钢SS304 / 黄铜 |
| 压差阀芯材质 | 不锈钢SS304 |
| 阀杆材质 | 不锈钢SS304，经调质及表面处理 |
| 膜片材质 | 氢化丁腈橡胶（HNBR）/ 三元乙丙橡胶（EPDM） |
| 弹簧材质 | 不锈钢304弹簧钢 |
| 密封圈材质 | EPDM / HNBR / NBR / PTFE |
| 阀杆密封 | HNBR & PTFE组合密封 |
| 连接法兰标准 | GB/T9113.1-2000、GB/T17241.6、ISO 7005 |
| 螺纹连接标准 | GB/T7306.2-2000、GB/T7307-2001 |
| 测试标准 | GB/T13927-2008 |
| 设计制造标准 | GB/T 12235、HG/T 3704、API 608 |
| 驱动方式 | 直行程电动执行器（开关型/调节型/智能型） |
| 执行机构类型 | 智能直行程执行器 / 电热执行器（小口径开关型）/ 电子式执行器 |
| 执行机构电源 | AC220V 50Hz（标配单相）、AC24V（小口径）、AC380V（三相可选）、DC24V |
| 执行机构输出推力 | 100N ~ 3000N（根据阀门口径及压差范围选配） |
| 输入信号 | 开关型：无源干触点；调节型：0-10V DC / 4-20mA DC / 1-5V·DC |
| 反馈信号 | 0-10V DC / 4-20mA DC（调节型） |
| 控制精度 | 基本误差 ≤ ±1%，回差 ≤ 1%，死区 ≤ 1% |
| 开关时间 | 开关型：75秒全开（3分钟）；调节型：3.2-3.85s/mm |
| 执行机构保护 | 过热保护、过载保护、缺相保护、堵转保护、电源过载保护 |
| 执行机构防护等级 | IP44 ~ IP65 |
| 执行机构环境温度 | -10℃ ~ +60℃ |
| 执行机构手动操作 | 标配手动调节杆（精小型系列）/ 手轮操作装置（大推力系列），断电应急操作 |
| 执行机构外壳材质 | 阻燃PC（小口径）/ 压铸铝（大推力/智能型） |
| 防爆等级 | 普通型 / 隔爆型ExdII BT4（可选） |
| 通讯接口 | Modbus RTU（RS485）、GPRS（可选，智能型） |
| 显示功能（智能型） | 开度、压力、压差、温度、温差、流量实时显示 |
| 控制功能（智能型） | 开度控制、压力控制、压差控制、温度控制、温差控制、流量控制 |
| 适用介质 | 空调冷热水、乙二醇溶液、丙二醇溶液、蒸汽、导热油、水 |
| 适用行业 | 商业建筑暖通空调系统、区域供热系统、工业工艺冷却系统、集中供热管网、热交换站、数据中心冷却、酒店/医院/大型综合体HVAC系统等 |
根据工作介质及工况要求，可选择以下阀体材质：
| 材质 | 代号 | 适用温度 | 特性说明 |
|---|---|---|---|
| 球墨铸铁 | QT450-10 | -20℃ ~ +150℃ | 性价比高，强度优异，适用于常规空调水系统及供热系统，是DN50以上大口径的标准配置 |
| 黄铜 | CuZn40Pb2 / CW602N | -20℃ ~ +110℃ | 抗脱锌性能优异，适用于DN20~DN50小口径末端设备（风机盘管、小型空气处理机组等） |
| 铸钢 | WCB | -29℃ ~ +425℃ | 适用于高温蒸汽工况及工业工艺系统 |
| 不锈钢 | 304/CF8 | -20℃ ~ +180℃ | 适用于腐蚀性介质及洁净要求较高的工艺系统 |
| 不锈钢 | 316/CF8M | -20℃ ~ +180℃ | 耐腐蚀性能更优，适用于对氯离子腐蚀有要求的工况 |
根据介质特性及耐磨性要求，可选择以下阀座及阀芯材质：
不锈钢SS304（标配） ：耐腐蚀性能优异，适用于空调冷热水及乙二醇溶液等常规介质，使用寿命长。
不锈钢SS316：耐腐蚀性能更优，适用于高腐蚀性介质及对氯离子敏感工况。
黄铜：经济型选择，适用于DN20~DN40小口径末端设备，性价比高。
根据介质温度及化学特性，可选择以下密封及膜片材料：
| 密封/膜片材质 | 代号 | 适用温度 | 特性说明 |
|---|---|---|---|
| 氢化丁腈橡胶 | HNBR | -20℃ ~ +130℃ | 耐老化性能优异，耐油、耐磨损，适用于空调及供热系统的标准配置 |
| 三元乙丙橡胶 | EPDM | -40℃ ~ +120℃ | 耐热水、耐蒸汽性能优异，适用于高温热水及蒸汽工况 |
| 聚四氟乙烯 | PTFE | -40℃ ~ +150℃ | 化学惰性极强，适用于强腐蚀性介质，摩擦系数低 |
| 丁腈橡胶 | NBR | -30℃ ~ +100℃ | 耐油性能优异，适用于油类介质 |
| 氟橡胶 | FKM | -20℃ ~ +150℃ | 耐高温、耐强酸碱，适用于苛刻化学工况 |
不锈钢304弹簧钢（标配） ：耐腐蚀性能优异，适用于冷热水及乙二醇溶液系统。
不锈钢316弹簧钢：耐氯离子腐蚀性能更优，适用于海水或高盐度介质。
根据管道系统设计及安装要求，可选择以下连接形式：
法兰连接（标配，DN50~DN300） ：符合GB/T9113.1-2000、GB/T17241.6、ISO 7005标准，安装拆卸方便，便于维护检修。
螺纹连接（标配，DN20~DN50） ：符合GB/T7306.2-2000、GB/T7307-2001标准，安装便捷，适用于小口径末端设备。
对焊连接（可选） ：适用于高温蒸汽及永久性管线，密封可靠性更高。
根据控制需求、现场环境、电源电压及防爆要求，可配置以下电动执行器：
A. 电热式执行器（小口径开关型）
适用于DN15~DN40风机盘管及小型末端设备
电源：AC220V 50Hz / AC24V
控制方式：开关型，无源干触点控制
启动时间：75s，全开约3分钟
关断压差：可达200kPa
防护等级：IP44
外壳材料：阻燃PC，执行器内件：增强POM
适用于只需要全开/全关操作的风机盘管末端控制
B. 精小型开关型执行器
远程开关控制（无源干触点），实现阀门全开/全关二位式操作
额定推力：100N~200N（DN20~DN40）/ 1000N~3000N（DN50~DN150）
防护等级：IP65
标配手动调节杆，便于现场调试与故障诊断
适用于不需要连续调节的末端设备控制工况
C. 电子式调节型执行器
接收0-10V DC或4-20mA模拟量控制信号，实现阀门开度连续精确调节
内置伺服放大器，控制精度高，基本误差≤±1%，回差≤1%，死区≤1%
闭环控制，实时位置反馈（4-20mA模拟量输出）
输出推力：500N~3000N
防护等级：IP65（精小型）/ IP55（3610R系列）
适用于需精确控制流量的末端设备（空气处理机组、组合式空调箱、热交换器等）
D. 智能型执行器
非侵入式免开盖设计，参数设置无须打开电气壳体
全中文或英文液晶显示屏，开度、压力、压差、温度、温差、流量实时显示
支持Modbus RS485（标配）、GPRS（可选）等通讯接口
控制功能丰富：开度控制、压力控制、压差控制、温度控制、温差控制、流量控制
开度精度可达1%，流量控制精度≤3%
具有故障自动诊断和报警功能
适用于对系统精度和智能化管理要求较高的先进楼宇自控系统
E. 防爆型执行器
防爆等级ExdII BT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）
可选ExdII CT6（最高防爆等级）
符合GB 3836系列及ATEX防爆认证要求
防爆壳体：硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强
适用于石油化工、煤化工等爆炸性危险环境中的工艺系统控制
F. 低温型执行器
工作温度范围：-40℃ ~ +70℃
配备低温专用润滑脂和密封件，特殊电机绕组设计确保低温启动性能
可选配腔体加热除霜装置，防止冷凝结冰
适用于寒冷地区户外安装或冷库等低温环境
| 参数 | 选项 |
|---|---|
| 执行器类型 | 电热式执行器（小口径开关型）/ 精小型执行器 / 3610R电子式执行器 / 智能型执行器 / 防爆型执行器 |
| 输出推力 | 100N（电热式）/ 200N（精小型）/ 1000N~3000N（大推力） |
| 电源电压 | AC220V 50Hz（标配单相）、AC24V、AC380V 50Hz（三相）、DC24V |
| 输入信号 | 开关型：无源干触点；调节型：0-10V DC / 4-20mA DC / 1-5V·DC |
| 反馈信号 | 开关量位置反馈（开关型）、4-20mA DC（调节型） |
| 运行速度 | 开关型：75s全开（3分钟）；调节型：3.2-3.85s/mm |
| 关断压差 | 可达200kPa（小口径） |
| 防护等级 | IP44（电热式）/ IP55 / IP65（精小型）/ IP67（智能型可选） |
| 环境温度 | -10℃ ~ +60℃（普通型）/ -40℃ ~ +70℃（低温型） |
| 环境湿度 | ≤95% |
| 手动操作 | 手动调节杆（精小型）/ 手轮操作装置（大推力/智能型），断电应急操作 |
| 防爆等级 | 普通型 / ExdII BT4 / ExdII CT6（可选） |
智能模块控制装置：可方便地对各环路的流量、温度进行自动控制，实现合理利用能量、节能降耗、智能化管理
Modbus通讯模块：RS485接口，支持与楼宇自控系统（BAS）无缝集成
GPRS无线通讯模块：支持远程监控和数据采集
就地/远程切换开关：实现现场手动操作与远程自动控制的灵活切换
故障报警输出：综合故障报警触点，可接入楼宇自控系统进行监控
行程自动检测模块：自动检测并校准阀门行程，保证控制精度
电子预设定最大流量模块：通过调节执行器内电位器可实现开度30%至100%的最大流量预设定，方便现场调试
| 防爆等级 | 适用区域 | 适用环境 | 应用场景 |
|---|---|---|---|
| ExdII BT4 | Zone 1、Zone 2 | ⅡA、ⅡB级T1~T4组爆炸性气体混合物 | 常规防爆区域，适用于石油化工、煤化工等有防爆要求的暖通空调系统 |
| ExdII CT6 | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1~T6组爆炸性气体混合物 | 更高防爆要求，适用于特殊化工装置 |
| 标准项 | 执行标准 |
|---|---|
| 设计与制造 | GB/T 12235、HG/T 3704、API 608、ISO.17292 |
| 结构长度 | GB/T 12221 |
| 法兰连接尺寸 | GB/T 9113.1-2000、GB/T17241.6、ISO 7005、GB/T 9113、JB/T 79、HG 20592 |
| 螺纹连接尺寸 | GB/T7306.2-2000、GB/T7307-2001、GB/T 7307 |
| 试验与检验 | GB/T 13927、GB/T13927-2008、JB/T 9092、API 598 |
| 压力-温度等级 | GB/T 12224 |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX |
| 防护等级标准 | GB 4208（IP44/IP55/IP65/IP67） |
| 产品标识 | GB/T 12220、MSS SP-25 |
直行程电动执行器适用于动态平衡阀等多行程驱动的阀门类型。为保障系统在各种工况下的稳定运行，选型时建议严格执行器推力达到阀门最大启闭推力的1.2至1.5倍。同时，应同步确认三项核心参数：推力须与阀体口径及工作压差相匹配；电气参数须匹配现场供电与控制信号类型；防护防爆等级须与环境危险等级严格对应。
如需针对具体末端设备类型（风机盘管/空调箱/新风机组/热交换器等）、压差范围及执行器配置获取详细的技术方案及报价，可咨询ROBERTSON中国技术服务中心或当地授权经销商。
