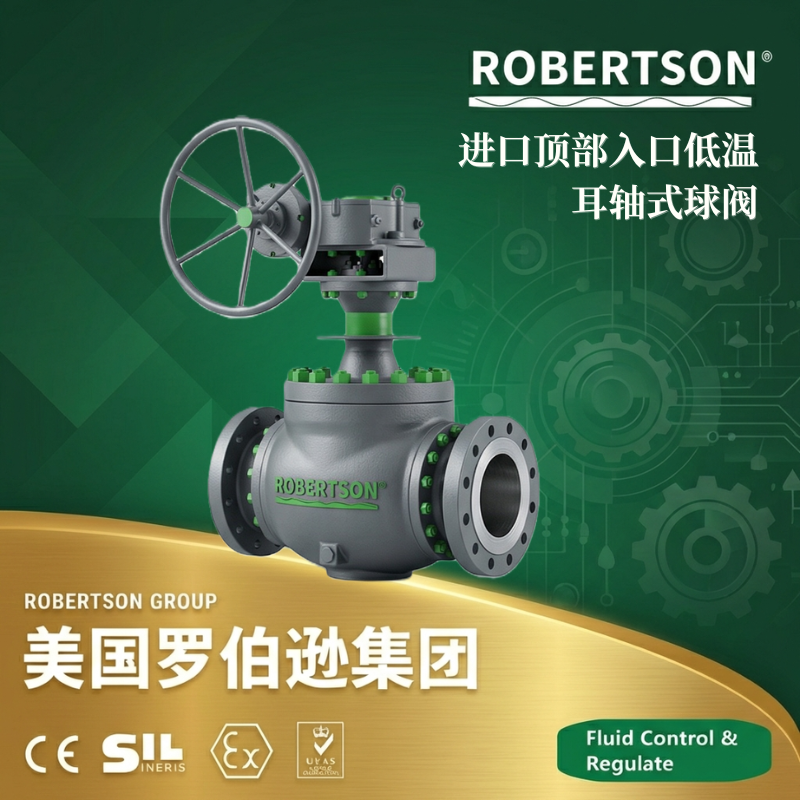

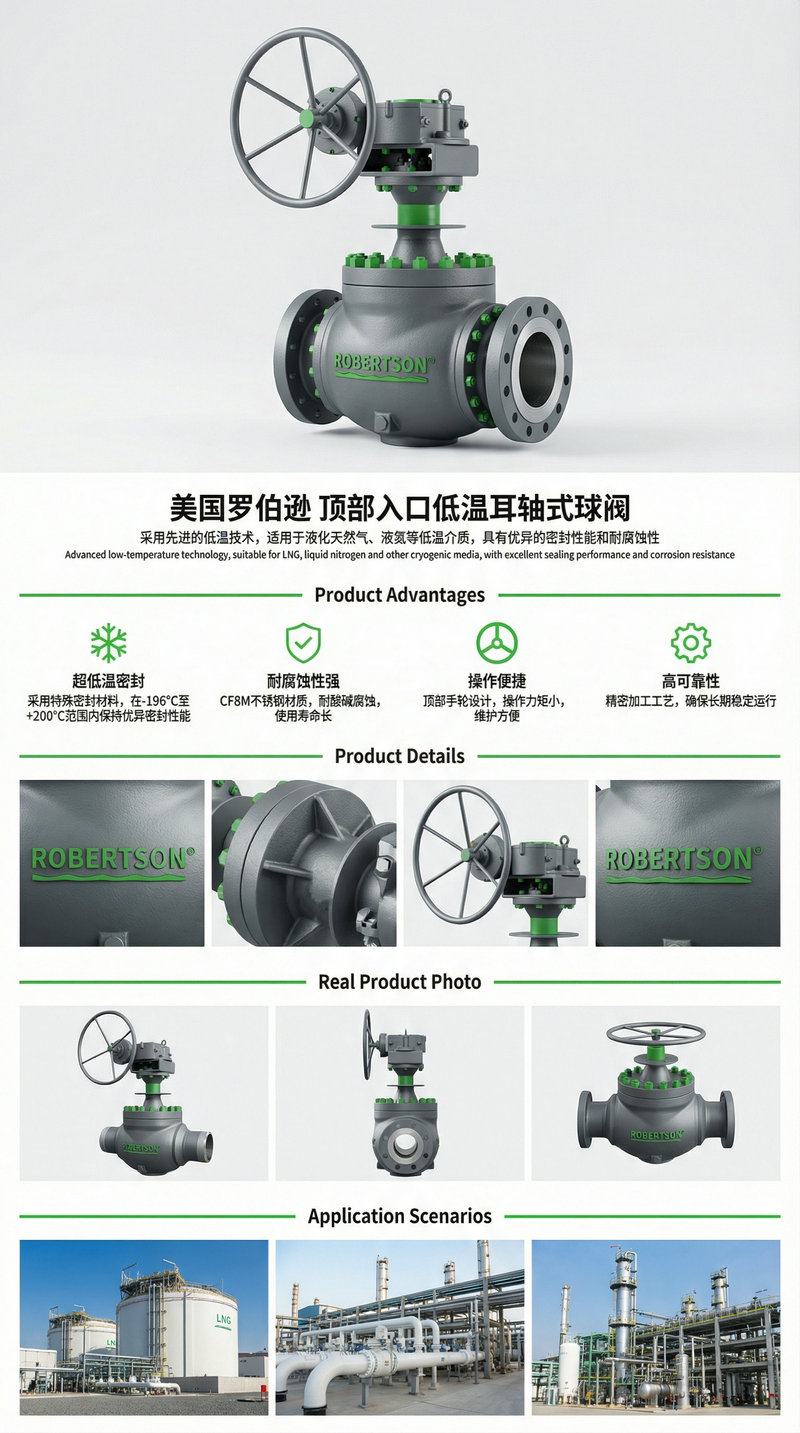

美国罗伯逊 ROBERTSON 进口顶部入口低温耳轴式球阀（Cryogenic Top-Entry Trunnion Ball Valve），是一款专为超低温工况设计、满足管道安全与现场快速检修需求的高端流体控制装备。该产品广泛应用于液化天然气、液氮、液氧等低温介质的储运及处理装置中。 该系列在结构上同时融合了两项专为严苛工况服务的核心技术。 1. 顶部入口式结构（Top-Entry Design） 阀门采用一体式整体铸造阀体，所有内部组件，包括球体和阀座，均可从阀门顶部装入和取出。在进行现场维护时，仅需揭开阀盖，无需将阀门从管线上拆下，即可对内件进行检查、清洗或更换，是液化天然气接收站、长输管线及井口装置等不允许长时间停线维修场合的理想选择。 2. 耳轴式固定球结构（Trunnion-Mounted Ball） 球体由上、下两根阀杆及精密的滑动轴承固定在阀体中心，仅能做旋转运动，无轴向或径向位移，有效消除了高压差对密封面的挤压。上下游的浮动阀座在独立碟形弹簧预紧力及管线介质压力的推动下，紧压在球体上形成密封，压力越高，密封力越大。这种结构支持真正的上游和下游双面密封，并具备双阻断排放功能，是长输管线双密封隔离要求的标准配置。
顶部入口设计，实现在线快速检修：阀门采用一体式铸造或锻造阀体，在需要检修时，只需拆下阀盖，所有内件均可从顶部取出，无需将阀门从管道上拆卸，大幅缩短了液化天然气接收站、长输管线等场合的维修停机时间。
坚固的耳轴支承结构，扭矩恒定、密封可靠：球体由上、下阀杆和精密轴承（耳轴）支撑固定，不发生位移，通过弹簧加载的浮动阀座抱紧球体实现密封。该设计使操作扭矩不受介质压力的影响，尤其适用于大口径及高压差工况，保证阀门启闭平稳。
加长阀盖配合滴水板设计，专为超低温工况优化：采用精确计算的加长阀颈，确保阀杆填料区域始终工作在常温环境下，有效防止填料因低温冻结而失效，并保护操作者免受冷灼伤。高标号防锈钢材及高温合金，具有优良的低温韧性，确保在-196℃环境下仍能安全服役。
多重密封体系与严苛的安全设计：阀座采用唇形密封圈设计，兼具弹簧般的柔韧性和聚四氟乙烯般的密封性，确保低温条件下零泄漏。防吹出一体式阀杆杜绝了阀杆飞出的重大安全隐患，产品标配防静电及二次注脂功能。
全通径流道与防火防爆认证：产品采用全通径流道设计，与管线内径一致，流阻极小，并可让清管器顺利通过。产品可选配满足 API 607 或 API 6FA 标准的防火结构，并符合 NACE MR0175 / ISO 15156 抗硫标准，全方位保障油气介质工况下的安全。

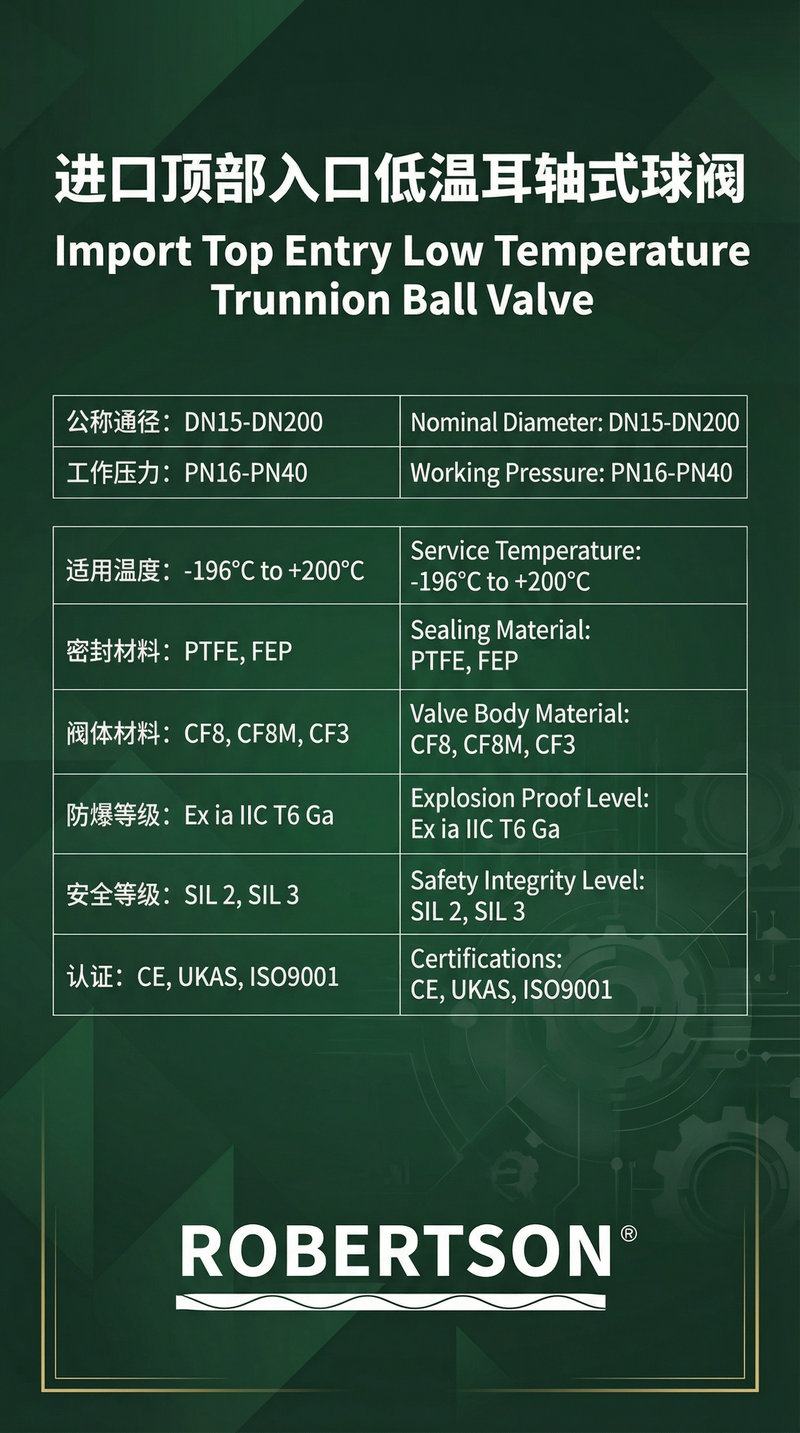

说明：以上参数基于美国罗伯逊 ROBERTSON RBN-CTT-Series 进口顶部入口低温耳轴式球阀的标准技术规范编制。本产品将“顶部入口（Top-Entry）”的在线维护优势与“耳轴式（Trunnion）”的结构刚性及恒定低扭矩特性深度融合，是液化天然气接收站、长输管线及高压化工装置等要求高可靠性与快速维修场景的专业选择。
顶部入口（Top-Entry）与侧入式（Side-Entry）球阀选型对比：顶部入口——阀体为整体式铸造/锻造结构，所有内件从阀门顶部装入和取出。在线维护时只需拆开阀盖，无需将阀门从管线上拆卸即可更换球体、阀座和密封件，维修停机时间极短，特别适用于不允许长时间停线维修的液化天然气接收站、长输管线及井口装置。但制造工艺复杂、成本较高，且拆盖时需要足够的上方吊装空间。侧入式——阀体为两片式或三片式螺栓连接结构，内件从阀体侧面装入。制造工艺简单，成本较低，适合侧方安装空间受限的场合。但维护时需要拆开阀体螺栓并将阀门从管线上取下，维修时间长。
耳轴式与浮动式球阀选型对比：耳轴式（固定球） ——球体由上、下阀杆和精密轴承固定支撑，受压后不产生位移，操作扭矩恒定且极低，适用于高压（≥Class900）、大口径（≥DN200）、高压差及频繁启闭的工况，同时支持下游浮动阀座和双阻断排放功能。浮动式——球体无固定轴，依靠介质压力推动球芯压紧出口侧阀座实现密封。结构简单、成本较低，适用于中低压（≤Class600）及中小口径（≤DN150）工况。浮动球阀在高压差或大口径下因球体过重会导致操作扭矩剧增、密封面过快磨损，不适用于大口径高压工况。
加长阀盖（Extended Bonnet）低温设计要求：对于介质温度低于 -50℃ 的低温阀门，标准强制要求设计加长阀盖结构。加长阀盖将阀杆填料区域与低温介质隔离，使填料始终在接近常温的环境下工作，确保填料不因低温脆裂、不结霜卡涩。加长颈长度依据最低设计温度精确计算，低温型（-196℃）加长颈长度通常 ≥250mm。同时，加长阀盖末端应设置滴水板，增大散冷面积，防止冷凝水沿阀杆流入填料腔或操作者冷灼伤。
BS 6364 低温阀门标准核心要求：BS 6364 是深冷阀门的权威性国际准入门槛，强制要求在 -196℃ 液氮温度下对阀门进行静液压试验和气密性试验，同时还需验证阀杆在动态循环下的密封性能。低温材料需按照标准要求进行夏比冲击试验，确保材料在低温下的韧性。阀体、阀杆和阀座密封部位必须做到零泄漏。
中腔自动泄压与防火防静电配置：低温阀门在关闭状态下，残留在中腔的低温液体会因环境热量传入而气化膨胀，压力可急剧升高至阀体设计压力的数倍，严重时可能引发阀体爆裂事故。产品标配中腔自动泄压功能，当中间腔压力异常升高时，介质可推动阀座自动泄压至上游管道，确保阀体安全。对于液化天然气、液氧等易燃易爆介质，防火防静电配置为必选：防火结构保证软密封烧毁后金属二次密封立即生效，防静电装置将摩擦静电安全导出至接地系统。对于挥发性有机物工况，低逸散填料系统（ISO 15848 / TA-Luft）为必选配置。
选型建议：顶部入口低温耳轴式球阀主要适用于液化天然气接收站、液化天然气液化工厂、空分装置、低温化工及航空航天等超低温工况中需要可靠切断和绝对安全隔离的场合，尤其适合需要在线快速检修、不允许长时间停线维修的关键管线。选型时需重点关注最低设计温度（决定深冷处理工艺）、压力等级和通径（决定固定球结构）、密封等级要求（软密封零泄漏或金属密封），以及是否具备防静电、防火、低逸散及中腔自动泄压等安全配置。建议在选型前向我司技术工程师提供详细的介质参数（介质成分、最低设计温度、最高工作压力、最大压差、腐蚀性等级、是否含固体颗粒）及操作要求（驱动方式、附件配置、防爆等级、是否需在线维护），以便我司为您提供最优的进口顶部入口低温耳轴式球阀整体解决方案。在订货时务请明确阀体材质、密封材质（软密封/金属密封/硬化方式）、连接方式、加长阀盖长度、顶部入口维护结构及附件配置等关键信息，法兰距按用户需要确定。
