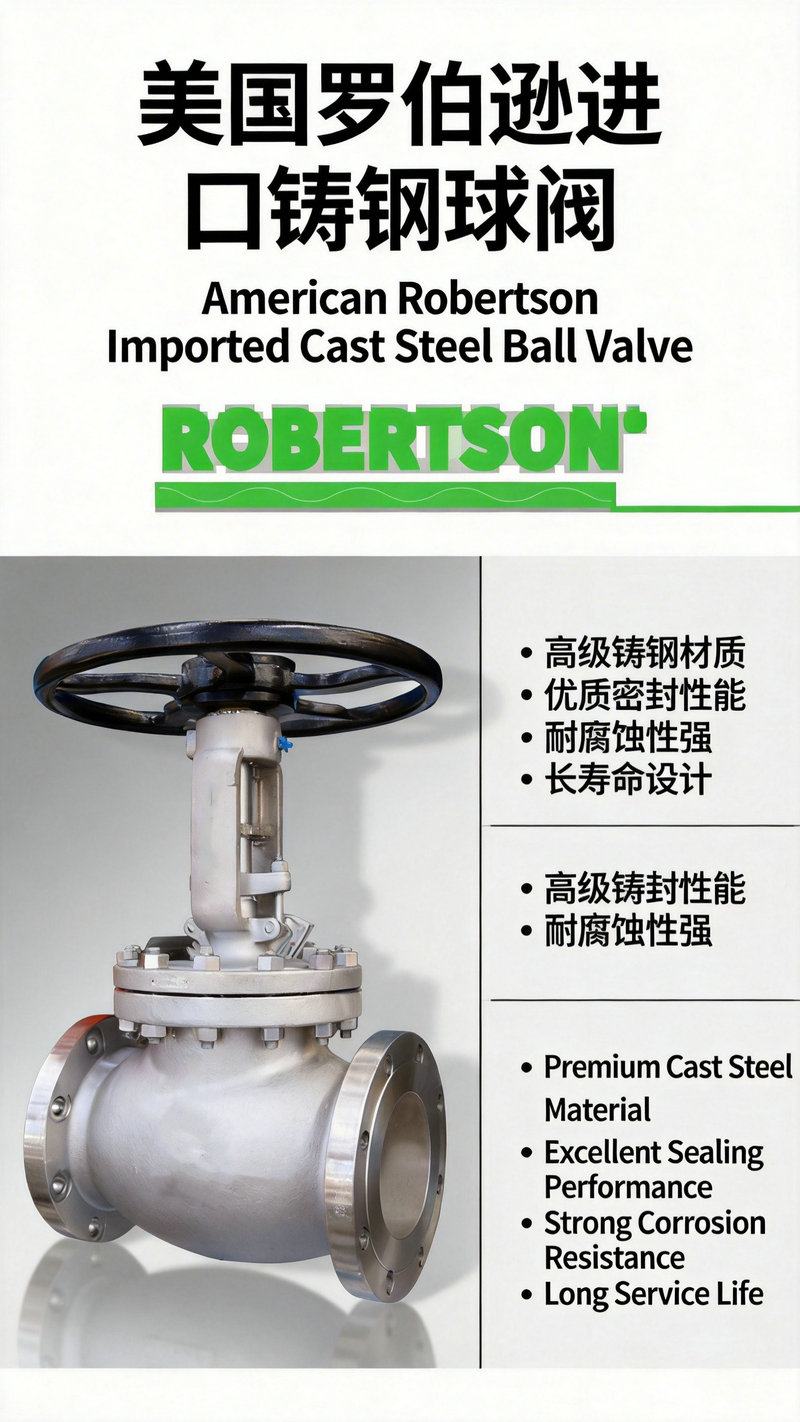

美国罗伯逊ROBERTSON进口铸钢球阀是一款基于模块化理念设计、适用于高压力与宽温域工业管线的高品质流体控制装备。该产品采用整体精密铸造或锻造阀体，阀体内腔平整光滑，并配套由阀杆驱动的不锈钢球芯，通过90°回转即可实现介质的快速接通或截断。作为工业阀门中流道短、压损低、启闭便捷的核心关断产品，铸钢球阀凭借其卓越的流通能力和可靠的双向密封性能，广泛应用于石油化工、天然气输送、电力冶金、热力管网及各类中高压工艺管线。 该系列产品涵盖浮动球与固定球两大类：浮动球阀适用于中低压力与中小口径；固定球阀则通过上下支撑结构吸收介质推力，使阀门扭矩恒定，是大口径、高压差及频繁操作工况的理想选择。产品整体满足ISO 17292、API 6D及GB/T 12237等主流设计与连接标准，本体与附件平台符合ISO 5211标准。用户可根据系统要求灵活选配手动蜗轮、气动或电动执行器，并支持软密封、金属硬密封、低逸散填料及防火防静电等多种专业化配置，覆盖从常规介质到腐蚀性、含颗粒介质或高温高压极端工况的广泛需求。
浮动球与固定球双结构，覆盖宽广压力与口径范围
浮动球阀采用双斜面弹性密封圈与弹簧预载阀座结构，适用于中低压力及中小口径，结构简洁可靠。
固定球阀通过顶部及底部精密轴承对球体进行轴向定位，介质推力经由支撑结构传递至阀体，操作扭矩不受介质压力影响，尤其适用于高压差、大口径及频繁启闭的管线。
全通径与缩径灵活选配，流通能力最大化
全通径结构使阀门口径与管道内径一致，显著降低流阻，并允许清管器顺利通过；缩径结构则在满足工艺需求的前提下有效降低阀门重量与成本。
多种阀体结构满足不同安装与维护要求
提供两片式、三片式、上装式及全焊接等多种阀体结构。两片式与三片式阀体通过螺栓连接，便于现场拆装与维护；全焊接阀体则实现无外泄漏点，特别适用于长输管线及埋地安装。
多层次密封材料库与金属/软密封组合，适配各类工况
软密封：标准选用PTFE（适用于-29℃～+180℃）、增强PTFE（耐磨）、PPL（耐温至+300℃）及PEEK（耐强化学腐蚀）。
金属硬密封：阀座与球体密封面堆焊司太莱合金（Stellite）或超音速火焰喷涂（HVOF）碳化钨涂层，硬度可达HRC 65以上，兼具耐冲刷、抗气蚀特性，广泛用于高温蒸汽、含砂原油及煤化工浆料等严苛工况。
防火防爆设计与防静电装置，保障高危环境安全
产品标配或可选API 607/API 6FA防火结构，可在软密封因火灾被烧毁时形成金属对金属的二次密封屏障。同时配备阀杆防吹出结构与防静电装置，将球体表面摩擦产生的静电安全导出，杜绝静电火花隐患。
符合ISO 5211高平台接口，执行器安装简便
阀门上法兰采用ISO 5211国际通用安装平台，无需额外支架即可直接连接气动、电动或电液执行器，大幅提升自动化改造效率与系统集成度。
低逸散填料与活载密封，满足苛刻环保法规
阀杆填料采用双层V型PTFE或柔性石墨组合，并配合碟形弹簧（Belleville spring）实现活载设计，自动补偿填料磨损，确保长期运行下阀杆处逸散排放符合TA-Luft及ISO 15848要求。
宽温度范围与材料拓展性，适应极端工艺
标准铸钢材质适用于-29℃至+425℃，通过更换为低温钢、铬钼钢及不锈钢等材料，可拓展至-196℃深冷及+650℃超高温工况。

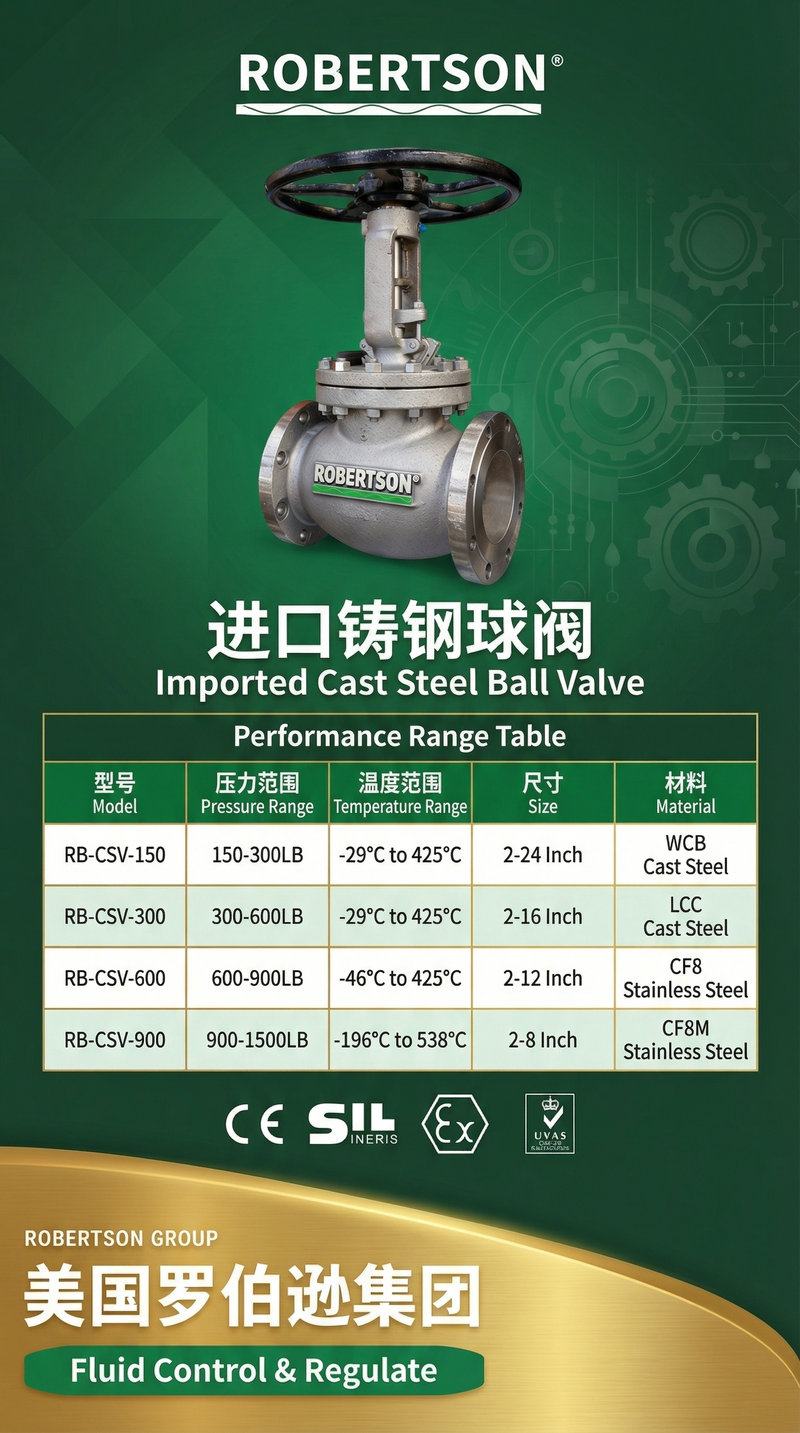

| 项目 | 参数 |
|---|---|
| 产品系列 | RBM-CS-Series 进口铸钢球阀（CS = Cast Steel） |
| 公称通径 | DN15～DN500（1/2"～20"） |
| 公称压力 | PN1.6～PN10.0MPa；Class150～Class1500（最高可达Class2500） |
| 阀芯结构 | 浮动球/固定球（两片式、三片式、上装式、全焊接） |
| 阀体材质 | 铸钢（WCB）、锻钢（A105）、不锈钢（CF8/304、CF8M/316、CF3M/316L）、低温钢（LCB/LCC）、铬钼钢（WC6/WC9）、双相不锈钢（2205/2507）、特种合金等 |
| 球体材质 | 不锈钢（2Cr13、304、316、316L）；金属硬密封表面司太莱堆焊或HVOF碳化钨喷涂 |
| 阀杆材质 | 2Cr13、304、316、17-4PH、蒙乃尔合金等 |
| 密封阀座（软密封） | PTFE（-29℃～+180℃）、RPTFE（增强型）、PPL（-20℃～+300℃）、PEEK（-40℃～+260℃） |
| 密封阀座（金属硬密封） | 司太莱合金堆焊（硬度HRC 38-45）、碳化钨喷涂（硬度HRC ≥65） |
| 阀杆填料 | V型PTFE、柔性石墨、低逸散组合填料（TA-Luft / ISO 15848） |
| 垫片 | 金属夹石墨缠绕垫片、紫铜垫、PTFE垫片 |
| 连接方式 | 法兰连接（RF、MFM、RTJ）、对焊连接（BW）、承插焊（SW）、螺纹（NPT） |
| 通径选择 | 全通径（FB）、缩径（RB） |
| 防火标准（可选） | API 607、API 6FA |
| 防静电标准 | 标配/可选防静电装置 |
| 低逸散标准（可选） | ISO 15848-1、TA-Luft（VDI 2440） |
| 驱动接口 | 阀门上法兰符合ISO 5211标准 |
| 项目 | 参数 |
|---|---|
| 适用介质 | 水、蒸汽、油品、天然气、酸碱腐蚀性介质、氧化性介质、含颗粒浆料、高粘度流体等 |
| 工作温度 | 软密封：-29℃～+260℃（视密封材质）；金属硬密封：-40℃～+650℃；特殊深冷型：-196℃～+120℃ |
| 设计及制造标准 | API 6D、API 608、ASME B16.34、GB/T 12237、ISO 17292 |
| 结构长度标准 | ASME B16.10、API 6D、GB/T 12221 |
| 连接法兰标准 | ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592 |
| 对焊端标准 | ASME B16.25 |
| 压力试验标准 | API 598、API 6D、ISO 5208、GB/T 13927、JB/T 9092 |
| 泄漏等级 | 软密封：ANSI/FCI 70-2 Class VI（微气泡级零泄漏）；金属硬密封：Class IV / Class V |
| 密封方向 | 双向密封（安装不受介质流向限制） |
| 动作范围 | 0° ~ 90° |
| 基本误差（气动/电动） | 带定位器：≤±1.0% |
| 回差（气动/电动） | 带定位器：≤1.0% |
| 死区（气动/电动） | 带定位器：≤0.5% |
| 防护等级 | 执行机构及附件：IP65 / IP67 / IP68（依据配置） |
| 防爆等级 | 定位器/附件：Ex ia IIC T6（本安型）、Ex d IIC T6（隔爆型） |
| 设计寿命 | ≥30年（适用于长周期连续运行工况） |
| 配置类别 | 可选配置项 |
|---|---|
| 执行机构与驱动控制 | 手动（手柄/蜗轮）、气动（双作用/单作用弹簧复位）、电动（开关型/智能调节型）、电液联动；所有附件平台均符合ISO 5211连接标准 |
| 阀门定位器 | 智能电气阀门定位器（HART/Modbus/Profibus，自整定、PST功能）、机械式电-气定位器、气动定位器 |
| 阀体材质 | WCB/A105铸钢（常规水蒸汽）、CF8/304不锈钢（腐蚀性）、CF8M/316不锈钢（耐酸碱）、CF3M/316L超低碳不锈钢（强腐蚀/抗晶间腐蚀）、LCB/LCC低温钢（-46℃级）、WC6/WC9铬钼钢（高温高压）、双相不锈钢（2205/2507，耐海水/高氯离子）、铝青铜（海水专用） |
| 阀杆密封与填料 | V型PTFE（-40℃～+200℃）、V型柔性石墨（-40℃～+500℃）、低逸散组合填料（ISO 15848/TA-Luft）、波纹管密封（绝对零外漏） |
| 密封阀座（软密封） | PTFE（标准）、RPTFE（增强耐磨）、PPL（耐温+300℃）、PEEK（耐强化学腐蚀） |
| 密封阀座（金属硬密封） | 司太莱合金堆焊（硬度HRC 38-45）、碳化钨喷涂（HVOF工艺，硬度≥HRC 65）、喷焊镍基合金（硬度≥HRC 60） |
| 弹簧材质（阀座预紧） | 316不锈钢弹簧（常规）、Inconel X-750高温合金弹簧（适用+593℃） |
| 连接形式 | 法兰连接（RF、MFM、RTJ）、对焊连接（BW）、承插焊连接（SW）、螺纹连接（NPT/PT/G） |
| 通径结构 | 全通径（Full Bore，便于清扫管线）、缩径（Reduced Bore，减轻重量、降低成本） |
| 阀体结构 | 两片式（Two-Piece，经济型）、三片式（Three-Piece，便于在线拆卸）、上装式（Top Entry，免拆阀检修）、全焊接（Full Welded，零外漏） |
| 防火防静电配置 | API 607/API 6FA防火结构（标配金属二次密封）、防静电装置（标配/可选，视规格） |
| 低逸散环保配置 | 低逸散填料系统（ISO 15848-1 / TA-Luft认证）、双重密封填料系统 |
| 防爆与防护等级 | 执行机构及附件：Ex d IIC T6（隔爆）、Ex ia IIC T6（本安）；防护等级IP65/IP67/IP68（依据配置） |
| 手动操作配置 | 带锁手柄（防误操作）、蜗轮蜗杆手动机构（大口径/高压差省力操作）、加长阀杆（埋地安装） |
| 特殊功能配置 | 中腔自泄压结构、防结晶加热夹套（蒸汽/导热油）、阀座防冲刷结构、球芯自清洁设计、深冷处理（-196℃级液氮处理）、NACE MR0175酸性环境认证 |
| 适用行业 | 石油化工、天然气输配、电力能源（含核电二回路）、冶金钢铁、热力管网、制药食品、造纸工业、水处理环保、船舶制造 |
| 典型应用 | 泵出口切断、储罐根部阀、长输管线主截断阀、工艺装置进出口隔离、换热器旁路控制、蒸汽疏水切断、含颗粒介质管线 |
说明：以上参数基于美国罗伯逊ROBERTSON RBM-CS-Series进口铸钢球阀的标准技术规范编制。本系列产品以铸钢/锻钢阀体为核心，提供浮动球与固定球两种结构，可根据实际工况灵活选配全通径或缩径、软密封或金属硬密封，并支持气动、电动及手动等多种驱动方式。其结构紧凑、流阻小、启闭迅速的显著优势，使其在各类中高压、宽温域流体管线的截断与切换控制中发挥着核心作用。
